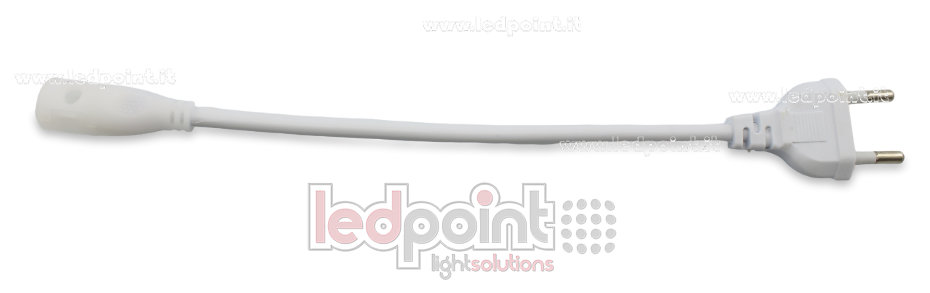

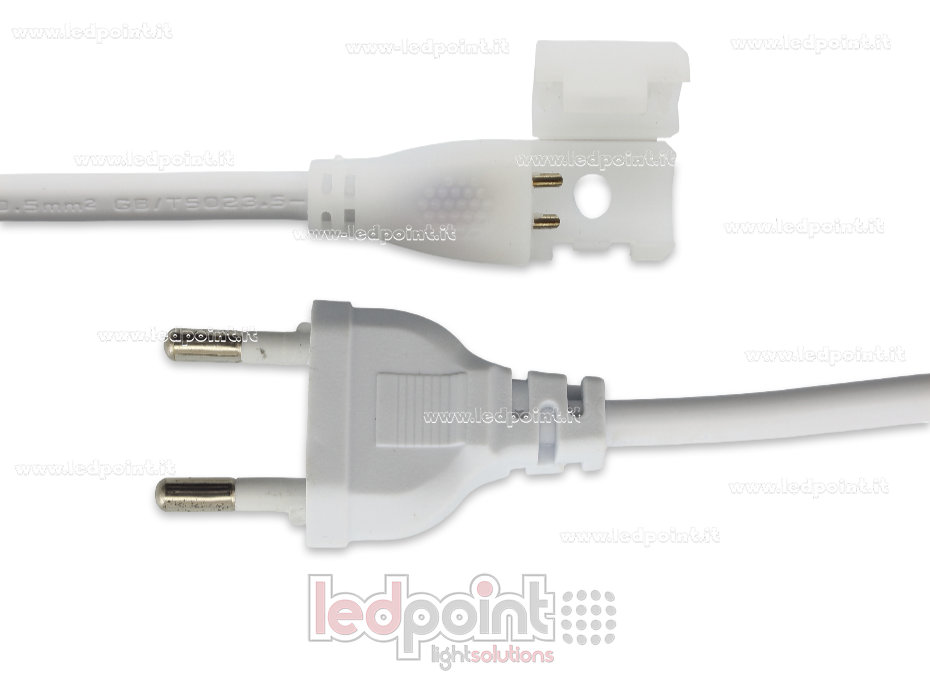

FAQ Connecteur pour 230V ruban led COB avec 20cm cable et prise PCB 8mm.
- Dimensions des connecteurs : 20x11x9 mm
- Largeur maximale ruban led installable : 8 mm
- Compatible avec rubans led jusqu'à 296 led/m
- Longueur câble : 20 cm
- Section du câble : 18 AWG
- Tension maximale : 110-240V
- Courant maximal : 3A
Utilisation du connecteur :
- Insérer le ruban, coupé à la mesure, directement dans le connecteur SANS retirer la gaine de protection en silicone ; le connecteur est conçu avec un logement vide adapté pour accueillir toute l'épaisseur du ruban siliconé. Vérifier uniquement que les pastilles de cuivre soient parfaitement alignées avec les broches métalliques du connecteur avant de procéder.
- Fermer soigneusement le système de verrouillage, en veillant à ressentir le clic d'enclenchement. La pression mécanique doit garantir que les broches pénètrent dans la section du ruban et atteignent les pastilles, réalisant ainsi une connexion stable et sans jeu qui pourrait provoquer des arcs électriques dangereux sur les lignes de 220V.
- Avant d'alimenter la ligne, appliquer une quantité adéquate de mastic silicone neutre non seulement entre le connecteur et le ruban, mais aussi à l'intérieur des interstices du connecteur lui-même, afin di restaurer l'indice de protection IP65 et d'éviter les fuites de courant vers l'extérieur.
Consigne de sécurité : s'assurer que le silicone est complètement sec et qu'il n'y a aucun conducteur exposé avant de brancher la fiche sur le réseau électrique.
REMARQUE IMPORTANTE : il est précisé que, malgré le respect de la procédure indiquée ci-dessus, l'étanchéité et l'indice de protection IP final dépendent exclusivement de la bonne exécution manuelle par l'installateur ; par conséquent, l'entreprise décline toute responsabilité pour les infiltrations, dommages ou accidents résultant du montage de ce type de connecteur.
Remarque : Les images sont fournies à titre indicatif uniquement. Les spécifications, l’emballage ou les caractéristiques esthétiques du produit peuvent être modifiés sans préavis en raison de mises à jour de lots ou de variations d’approvisionnement.
Documentation/Conformité
Informations DEEE (Décret législatif 49/2014) – usage professionnel (Art. 26)
Élimination en fin de vie (DEEE – B2B).
Ce produit est un Équipement Électrique et Électronique destiné aux utilisateurs professionnels et ne doit pas être éliminé avec les déchets ménagers. Le symbole de la poubelle barrée indique l’obligation de collecte séparée. Une gestion incorrecte (abandon ou démontage non autorisé) peut présenter des risques pour l’environnement et la santé humaine.
Pour la collecte des DEEE professionnels, veuillez contacter le Producteur DEEE en Italie ou le Consortium indiqué ci-dessous. L’utilisateur est tenu de faciliter la réutilisation, le recyclage et la valorisation en remettant le produit par les canaux indiqués.
Producteur DEEE pour l’Italie :
Ledpoint s.r.l. – Via Ettore Majorana, 15 – 48018 Faenza (RA) – Italie
Registre DEEE IT16030000009247 – Consortium ECOLIGHT, Via Giotto 36 – 20145 Milan (MI)
