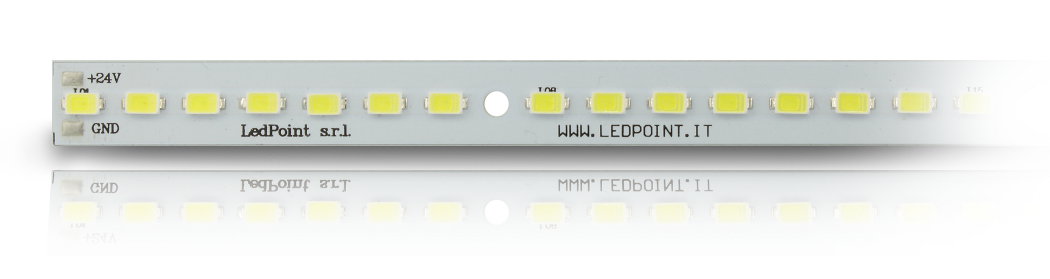

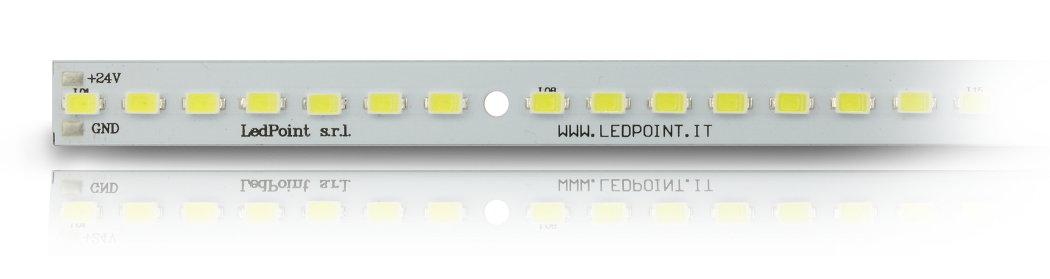

Cette barre à led a été fabriquée avec Honglitronic puce led, version HL-A-5730D49W-S1-HR3. La différence de température de couleur est très étroite 6000-6500K pour assurer plus de stabilité de couleur sur les différents lots de production. Il est possible de télécharger la fiche technique de la composante.
Les leds de la barre ont été montés sans résistance pour un contrôle en courant électrique. 8 branches sont montés en parallèle de 7 leds pour un total de 56 LEDs. La puissance appliquée sur la barre est variable selon le diffuseur de chaleur utilisé et selon l'application. Nous vous conseillons d'utiliser un courant entre 50mA et 120mA
Un adhésif thermoconducteur est appliqué sur le dos pour un montage rapide et une bonne dissipation de chaleur. Ses caractéristiques sont les suivantes :
- Led 5730
- Température de couleur barre led : 6000-6500K
- Barre led avec 56 leds (8 branches parallèles de la série de 7 Led)
- Alimentation électrique : courant constant, depuis 0.40A à 0.96A max, puissance maximale indicative 21W
ATTENTION : ne pas utiliser de transformateurs de tension constante. Le symbole '+24 V' indique seulement le point de connexion du pôle positif - Longueur 490 mm, 12 mm, 3 mm
- Couleur PCB : Blanc
- Câblage à l'extrémité de la barre
Code article : A4902-600-5662
La barre LED est facile à installer et peut être utilisée dans un grand nombre d’emplacements. Exemple :
- Pour l’éclairage des armoires, des placards, des vitrines, des tables, des étagères, etc.
- Sur des corniches ou moulures pour obtenir un éclairage indirect
- Pour rétroéclairer un téléviseur
- Pour l’éclairage des meubles en général
- Pour le tuning, en particulier avec les rubans led noirs

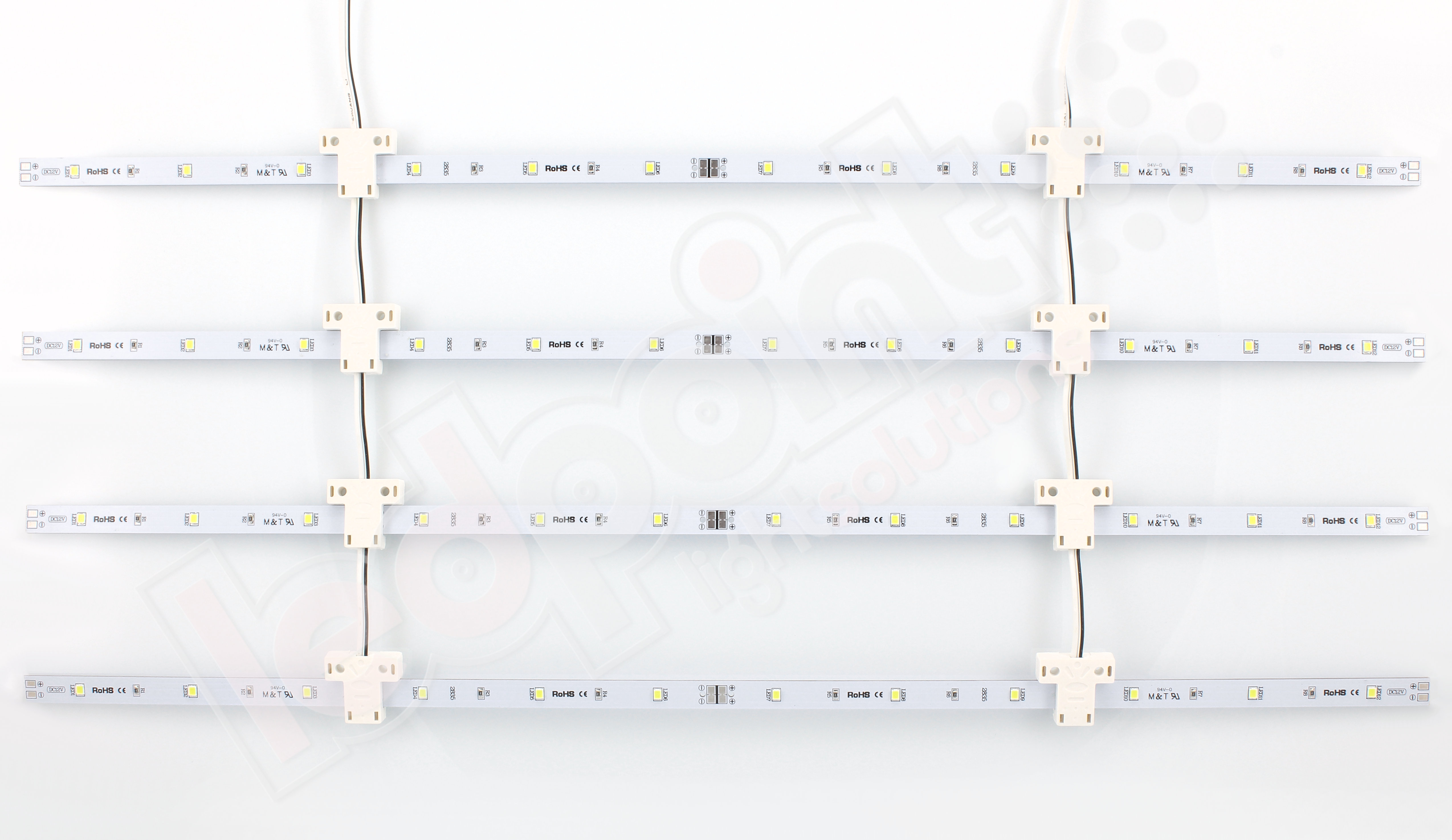

La puissance utilisée par la barre dépend de la modalité d'alimentation. Si vous souhaitez joindre plusieurs barres en série ou en parallèle, veuillez bien calculer la modalité de liaison. Pour davantage d’informations ou pour des questions, n'hésitez pas contacter notre Service Technique.
Câblage et alimentation conseillée :
Ceci dépendra du nombre des barres que vou souhaiterez installer et de la modalité d'alimentation (en série ou en parallèle). Ci-après une configuration appropriée :
- 1 barre : Mean Well LPC-20-700 ou Mean Well LPHC-18-700 (puissance 15W)
- 2 barres en série : Mean Well LPC-35-700 (puissance/barre 15W) or Mean Well LPF-40D-48 (puissance/ barre 18W)
- 2 barres en parallèle : Mean Well LPF-40D-24 (puissance/barre 18W)
- 3 barres en parallèle : Mean Well LPF-60D-24 (puissance/barre 15W)
- 4 barres en parallèle : Mean Well LPF-90D-24 (puissance/barre 20,5W)
- 2+2 barres en série et en parallèle : Mean Well LPF-90D-48 (puissance/barre 20,5W)
Remarque : Les images sont fournies à titre indicatif uniquement. Les spécifications, l’emballage ou les caractéristiques esthétiques du produit peuvent être modifiés sans préavis en raison de mises à jour de lots ou de variations d’approvisionnement.
