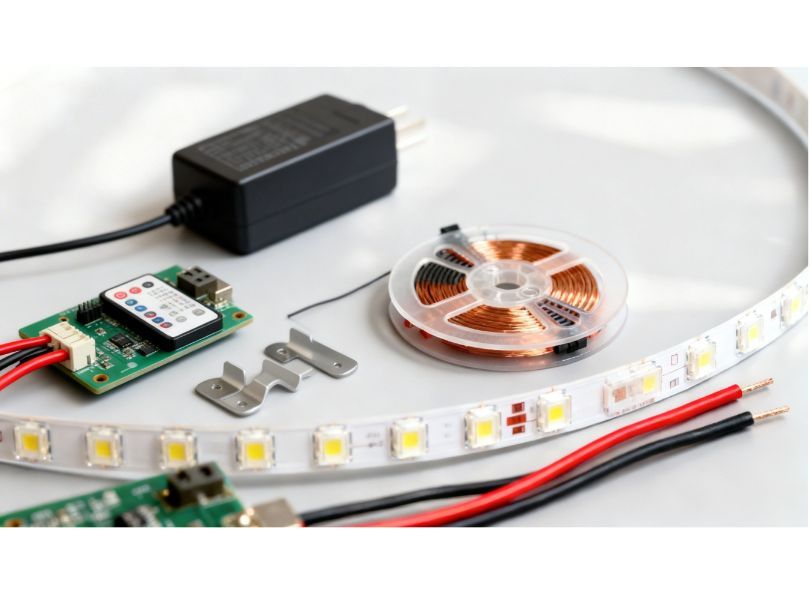

Schémas de câblage pour systèmes LED
Concevoir et réaliser une installation d'éclairage LED professionnelle nécessite des compétences qui vont bien au-delà du simple choix des bandes et des alimentations, cela implique avant tout l'établissement des schémas électriques. Cette opération est à la base de toute installation fiable, sûre et conforme aux réglementations en vigueur. Le schéma électrique est malheureusement un document souvent sous-estimé mais absolument indispensable. Dans un secteur où la technologie LED évolue rapidement et où les configurations d'installation deviennent de plus en plus complexes (avec contrôleurs multicanaux, protocoles sans fil, capteurs de présence et bus domotiques), la capacité de lire, dessiner et interpréter correctement les schémas électriques pour installations LED représente une compétence discriminante entre un installateur occasionnel et un professionnel qualifié. Ce guide naît de l'expérience directe de ledpoint.it avec des centaines d'électriciens, concepteurs et installateurs qui relèvent chaque jour le défi de traduire un projet d'éclairage en une installation fonctionnelle. Des installations résidentielles les plus simples comme une seule section de bande LED sous un meuble de cuisine avec capteur tactile, jusqu'aux systèmes DALI multizones pour le secteur commercial, en passant par les spectaculaires éclairages séquentiels d'escaliers avec des dizaines de marches, chaque projet a dans son schéma électrique son ADN opérationnel. Sans un schéma de câblage clair et complet, même l'installateur le plus expérimenté risque des erreurs de câblage qui peuvent compromettre non seulement le fonctionnement de l'installation mais aussi la sécurité de l'ensemble du bâtiment. L'objectif de cet article est de fournir un guide technique complet et approfondi couvrant tous les aspects des schémas électriques appliqués aux installations LED : de la définition des différents types de schémas (fonctionnel, de câblage, unifilaire, topographique, de puissance) à la symbologie normalisée, de la lecture et interprétation des schémas à leur création avec des logiciels professionnels, des schémas de câblage réels avec composants (alimentations Mean Well, contrôleurs Skydance, capteurs PIR et micro-ondes) jusqu'aux références normatives que tout installateur et concepteur doit connaître. Que vous soyez électriciens avec des années d'expérience, étudiants en génie électrique, concepteurs à la recherche de solutions innovantes ou techniciens de maintenance devant diagnostiquer une panne, vous trouverez dans ces pages les réponses techniques, les tableaux comparatifs, les exemples pratiques et les dessins d'installations électriques dont vous avez besoin pour travailler avec compétence et sécurité. Avant de nous plonger dans les schémas électriques pour installations LED, il est fondamental de construire une base conceptuelle solide sur ce qu'est exactement un schéma électrique, à quoi il sert dans le contexte des installations et pourquoi il représente un document irremplaçable pour tout professionnel du secteur électrotechnique. Comprendre la nature et la fonction de ces documents graphiques est la première étape pour pouvoir les utiliser efficacement dans la pratique quotidienne, tant pendant la phase de conception que lors de l'installation et de la maintenance des installations. Un schéma électrique est une représentation graphique codifiée d'un circuit ou d'une installation électrique qui utilise des symboles normalisés pour indiquer les composants, les connexions, les flux de courant et les relations fonctionnelles entre les différentes parties du système. Contrairement à un simple dessin illustratif, un schéma électrique suit des règles précises définies par des organismes de normalisation internationaux (CEI, ISO) et nationaux (CEI en Italie, ANSI aux États-Unis, DIN en Allemagne), garantissant que tout technicien qualifié, où qu'il soit dans le monde, puisse l'interpréter de manière univoque. Dans le contexte des installations LED, un schéma électrique documente le parcours de l'énergie électrique depuis le réseau de distribution (typiquement 230V AC en Italie) à travers les protections (disjoncteurs magnétothermiques et différentiels), l'alimentation à tension constante (qui convertit les 230V AC en 12V ou 24V DC), les contrôleurs et les gradateurs (qui gèrent l'intensité et la couleur de la lumière), jusqu'à la charge lumineuse constituée par les bandes LED. Parallèlement, le schéma peut également documenter les circuits de signal et de commande : boutons, télécommandes RF, connexions WiFi/Zigbee/Bluetooth, bus DALI et entrées des capteurs de présence ou de mouvement. Les schémas électriques remplissent de multiples fonctions qui les rendent indispensables à chaque étape du cycle de vie d'une installation LED. Les analyser individuellement permet de comprendre pourquoi aucun professionnel sérieux ne peut se permettre de travailler sans eux. Dans la phase de conception, le schéma électrique est l'outil avec lequel le concepteur traduit les exigences d'éclairage (niveaux d'éclairement, températures de couleur, zones de contrôle indépendantes) en une configuration d'installation concrète. Le dessin technique électrique permet de définir avec précision le nombre et le type d'alimentations nécessaires, la distribution des contrôleurs dans les différentes zones, la position des capteurs, le choix des protections et le dimensionnement des câbles. Sans un schéma précis, le risque de sous-dimensionner l'alimentation, de confondre les polarités ou de créer des parcours de câble inutilement longs est extrêmement élevé. Le schéma électrique est le langage universel à travers lequel concepteur, installateur, client et mainteneur communiquent de manière non ambiguë. Lorsqu'un concepteur remet le schéma à un électricien, ce dernier doit pouvoir comprendre exactement quels composants acheter, comment les connecter, avec quels câbles et dans quel ordre. La symbologie normalisée garantit qu'un schéma de câblage dessiné à Milan soit interprété de la même manière par un installateur à Palerme ou à Bolzano, éliminant le risque d'incompréhensions qui pourraient se traduire par des erreurs de câblage coûteuses et dangereuses. En Italie, le DM 37/2008 (ex-loi 46/90) impose que pour toute installation électrique soit délivrée une Déclaration de Conformité (Di.Co.) accompagnée de la documentation technique, qui inclut obligatoirement le schéma de l'installation. Le schéma unifilaire de l'installation, en particulier, est l'un des annexes obligatoires de la Di.Co. et représente le document prouvant que l'installation a été réalisée selon les règles de l'art conformément aux prescriptions de la norme CEI 64-8. Sans cette documentation, l'installation est formellement non conforme, avec toutes les conséquences légales et assurancielles qui en découlent. Lorsqu'une installation LED présente un dysfonctionnement (une zone qui ne s'allume pas, un gradateur qui ne répond pas aux commandes, un capteur qui génère de faux positifs), le technicien de maintenance trouve dans le schéma électrique la carte des solutions. En suivant le parcours du circuit sur le schéma, le technicien peut isoler rapidement la section défectueuse, identifier le composant défaillant et planifier l'intervention de réparation sans avoir à démonter inutilement des portions de l'installation qui fonctionnent correctement. Pour des installations complexes avec des dizaines ou des centaines de bandes LED, contrôleurs et capteurs, travailler sans un schéma d'installation électrique à jour équivaut à chercher une aiguille dans une botte de foin dans le noir. Un avantage souvent sous-estimé des schémas électriques bien rédigés est la possibilité de répliquer une installation dans des contextes analogues avec un effort de conception minimal. Un électricien qui a installé avec succès un système d'éclairage LED dans un bureau peut réutiliser le schéma de câblage pour des projets similaires, en adaptant seulement les paramètres dimensionnels (longueur des bandes, puissance des alimentations) sans avoir à reconcevoir toute la topologie du circuit. Cette fonction est particulièrement précieuse pour les entreprises qui gèrent des projets répétitifs comme les chaînes de magasins, les hôtels ou les immeubles résidentiels avec des unités d'habitation standardisées. Les installations d'éclairage LED présentent des caractéristiques techniques spécifiques qui rendent l'utilisation des schémas électriques encore plus critique que pour les installations traditionnelles à tension de réseau. Voici les raisons principales que tout professionnel doit garder à l'esprit. Double tension dans le circuit : une installation LED typique fonctionne sur deux niveaux de tension : les 230V AC du réseau de distribution et les 12V ou 24V DC qui alimentent les bandes LED. Le schéma électrique doit documenter clairement la séparation entre le circuit primaire (côté réseau) et le circuit secondaire (côté LED), en mettant en évidence le point de transformation constitué par l'alimentation. Confondre les deux circuits lors du câblage peut avoir des conséquences catastrophiques tant pour les composants que pour la sécurité des personnes. Polarité critique : contrairement aux circuits à courant alternatif où l'inversion de phase et de neutre n'a pas d'effets immédiats sur les charges (bien que ce soit néanmoins une erreur normative), dans les circuits LED en courant continu, l'inversion de polarité (+/−) peut endommager instantanément les bandes LED, les contrôleurs et même les alimentations. Le schéma de câblage doit indiquer de manière unequivocal les polarités de chaque connexion, en utilisant des codes couleur standardisés (rouge/noir ou rouge/bleu pour +/−) et la symbologie appropriée. Circuits de signal séparés : dans les installations LED modernes, à côté du circuit de puissance qui alimente les bandes coexistent un ou plusieurs circuits de signal : le câblage des boutons aux contrôleurs Push-Dim, le bus DALI à deux fils, le câblage des capteurs PIR, les connexions 0-10V ou 1-10V pour la gradation analogique. Le schéma électrique doit représenter distinctement ces circuits, évitant que l'installateur ne les confonde avec les lignes d'alimentation. Dimensionnement critique de l'alimentation : les bandes LED ont des consommations spécifiques exprimées en Watts par mètre (W/m) qui varient énormément selon le modèle : de 4,8 W/m pour les bandes décoratives jusqu'à 30 W/m et plus pour les bandes haute puissance. Le schéma électrique est le document où l'on vérifie que chaque alimentation est correctement dimensionnée par rapport à la charge connectée, avec la marge de sécurité de 20-30% recommandée pour garantir fiabilité et longévité. Dans le monde de la conception et de l'installation des installations électriques, il existe différents types de schémas, chacun conçu pour communiquer un niveau spécifique d'information. Le choix du type de schéma à utiliser dépend du contexte (phase de conception, chantier, maintenance) et du destinaire (concepteur, installateur, client, organisme de contrôle). Pour les installations LED professionnelles, il est fondamental de connaître et de savoir utiliser au moins les six types principaux que nous analyserons en détail dans les paragraphes suivants, en comprenant pour chacun l'objectif, le contenu informatif, les avantages et les limites. Le schéma fonctionnel, également appelé schéma de principe, est la représentation la plus abstraite et conceptuelle d'un circuit électrique. Son objectif principal est de décrire le principe de fonctionnement du système sans entrer dans les détails physiques du câblage, de la disposition des composants ou des connexions réelles. Dans le schéma fonctionnel pour une installation LED, par exemple, on verra des blocs logiques comme "Réseau 230V AC", "Alimentation 24V CV", "Contrôleur gradateur", "Bande LED" connectés par des lignes indiquant le flux d'énergie et des signaux de commande, mais sans spécifier les bornes exactes, les sections des câbles ou les distances. À quoi sert le schéma fonctionnel dans le contexte des installations LED ? Il sert avant tout dans la phase initiale de la conception, lorsqu'il faut définir l'architecture du système : combien de zones indépendantes prévoir, quel protocole de contrôle adopter (RF, WiFi, DALI), comment organiser la hiérarchie entre maître et esclaves, où positionner les capteurs. Le schéma fonctionnel est également l'outil idéal pour communiquer avec le client qui n'a pas de compétences techniques approfondies : en montrant les blocs fonctionnels et les flux, on peut expliquer le principe de fonctionnement de l'installation sans surcharger de détails techniques ceux qui ne sont pas du métier. D'un point de vue normatif, le schéma fonctionnel correspond à ce que la norme CEI 61082 (reçue en Italie comme CEI EN 61082) définit comme "diagramme fonctionnel" ou "diagramme de fonctionnement". Il ne contient pas d'informations suffisantes pour le câblage sur chantier, mais c'est le point de départ à partir duquel découlent tous les autres types de schémas. Les caractéristiques principales qui distinguent le schéma fonctionnel des autres types de schémas sont multiples. En premier lieu, les composants sont représentés comme des blocs rectangulaires avec des étiquettes descriptives (ex. "Alimentation HLG-150H-24A" ou "Contrôleur V1-L") plutôt qu'avec les symboles circuitaux détaillés. En second lieu, les connexions sont indiquées par des lignes simples qui montrent le flux logique de l'information et de l'énergie, sans distinction entre nombre de conducteurs, section des câbles ou type de connecteur. En troisième lieu, la disposition graphique des éléments suit une logique fonctionnelle (typiquement de gauche à droite, de la source à la charge) et non la disposition physique réelle des composants dans le bâtiment. Considérons une installation LED simple pour un bureau : une section de 5 mètres de bande LED de 14,4 W/m contrôlée par un bouton mural pour l'allumage et la régulation de la luminosité. Le schéma fonctionnel de cette installation se compose de quatre blocs connectés en séquence linéaire. Le premier bloc est le Réseau 230V AC avec les protections (magnétothermique + différentiel). Le deuxième bloc est l'Alimentation 24V (par exemple une Mean Well HLG-100H-24A, où le "A" indique la sortie réglable). Le troisième bloc est le Contrôleur Skydance V1-L avec l'indication de l'entrée Push-Dim connectée à un bouton NO (Normalement Ouvert). Le quatrième bloc est la Bande LED 24V 14,4 W/m avec indication de la longueur (5m) et de la consommation totale (72W). Une ligne de puissance connecte les blocs en série, tandis qu'une ligne de signal en pointillés connecte le bouton au contrôleur. Le schéma de câblage, également appelé schéma de connexion, est la représentation technique la plus détaillée et opérationnelle d'un circuit électrique. Contrairement au schéma fonctionnel qui montre "ce que fait" le circuit, le schéma de câblage montre "comment connecter" physiquement les composants. Ce type de schéma est le document fondamental que l'installateur utilise sur chantier pour exécuter matériellement les connexions entre les appareils, et c'est donc le type de schéma le plus important pour ceux qui travaillent manuellement sur des installations LED réelles. Dans le schéma de câblage pour installations LED, chaque composant est représenté avec son symbole circuitau détaillé, complet de la numérotation des bornes (terminaux). Les conducteurs sont représentés individuellement, avec indication de la section (ex. 1,5 mm²), de la couleur de l'isolation (bleu pour le neutre, marron/noir/gris pour les phases, jaune-vert pour le PE, rouge pour le +24V, noir pour le −24V) et, si nécessaire, de la longueur maximale admise. Chaque connexion borne-à-borne est indiquée explicitement, éliminant toute ambiguïté dans l'exécution du câblage. Le schéma de câblage est l'outil opérationnel par excellence et sert à de multiples objectifs pratiques. Pour l'installateur sur chantier, c'est le guide pas à pas qui indique exactement quel fil connecter à quelle borne, dans quel ordre et avec quel code couleur. Pour le vérificateur qui doit contrôler la conformité de l'installation, c'est le document de référence contre lequel comparer le câblage réel pour identifier d'éventuelles divergences. Pour le technicien de maintenance, c'est la carte qui permet de suivre chaque conducteur depuis son point d'origine jusqu'à sa destination, facilitant la localisation des pannes. Un aspect particulièrement critique dans les installations LED est la représentation correcte dans le schéma de câblage de la séparation entre circuit primaire et secondaire. L'alimentation Mean Well HLG, par exemple, a des bornes d'entrée (L, N, PE pour les 230V AC) et des bornes de sortie (+V, −V pour les 24V DC) qui doivent être clairement distinguées dans le schéma. L'installateur doit pouvoir voir immédiatement quelle partie du câblage fonctionne à tension de réseau dangereuse et laquelle fonctionne à très basse tension de sécurité (SELV ou PELV), en adoptant les précautions appropriées dans chaque cas. Le schéma unifilaire (ou "schéma à ligne unique") est une représentation simplifiée de l'installation électrique dans laquelle tous les conducteurs appartenant à un même circuit sont représentés par une seule ligne, indépendamment du nombre effectif de fils (phase, neutre, terre, positif, négatif). Le nombre de conducteurs est indiqué par des traits transversaux sur la ligne ou par un nombre à côté de celle-ci. Cette convention graphique permet de représenter des installations même très complexes de manière compacte et lisible, fournissant une vision d'ensemble de la distribution électrique qu'aucun autre type de schéma ne peut offrir avec la même immédiateté. À quoi sert le schéma unifilaire pour une installation LED ? Le schéma unifilaire est le document central dans la conception d'installation et dans la documentation légale. C'est l'annexe obligatoire de la Déclaration de Conformité selon le DM 37/2008 et contient les informations essentielles pour évaluer la correction de l'installation du point de vue des protections et du dimensionnement. Dans un schéma unifilaire pour une installation LED on trouve : le point de livraison de l'énergie, le compteur, l'interrupteur général, les dispositifs de protection (magnétothermiques et différentiels), les lignes de distribution avec les sections des câbles et les protections dédiées à chaque circuit, et les charges finales parmi lesquelles les alimentations LED avec la puissance absorbée. Dans le schéma unifilaire d'une installation LED, le flux d'énergie est représenté typiquement de haut en bas ou de gauche à droite. Au niveau supérieur se trouve la source d'alimentation (point de livraison de l'énergie ou tableau général), suivie des dispositifs de sectionnement et protection (interrupteur général, SPD pour la protection contre les surtensions), puis des circuits dérivés avec leurs protections respectives (disjoncteurs magnétothermiques bipolaires ou multipolaires, interrupteurs différentiels) et enfin des charges, représentées dans ce cas par les alimentations LED avec indication de la puissance nominale. Chaque ligne dans le schéma unifilaire rapporte les informations essentielles suivantes : la référence du circuit (ex. "L1-led-Bureau", "L2-led-Couloir"), le type et section du câble (ex. "FG16OR16 3×1,5 mm²" pour le côté 230V, "H07V-K 2×1,0 mm²" pour le côté 24V DC), le type de protection (ex. "C10 Idiff 30mA" pour un magnétothermique différentiel de 10A courbe C avec protection différentielle de 30 mA), la puissance de la charge et la longueur du tronçon. Ces informations permettent à tout professionnel de vérifier le dimensionnement correct de l'installation sans avoir à examiner le schéma de câblage détaillé. Le schéma topographique, également connu sous le nom de schéma planimétrique ou "layout d'installation", est une représentation de l'installation électrique superposée au plan architectural du bâtiment ou du local. Contrairement aux autres types de schémas qui sont des représentations logiques ou circuitales, le schéma topographique montre la disposition physique réelle des composants électriques dans l'espace : la position des bandes LED le long des murs ou dans les faux plafonds, la localisation des alimentations dans le local technique ou dans le faux plafond, la position des boutons et des interrupteurs sur le mur, le parcours des câbles dans les gaines. Qu'est-ce que le schéma topographique dans la pratique des installations LED ? C'est le dessin que l'installateur consulte pour savoir où monter chaque composant et où passer les câbles. Alors que le schéma de câblage dit "comment" connecter les fils (borne par borne), le schéma topographique dit "où" dans le local physique se trouvent les points de début et de fin de chaque section de bande LED, où positionner le contrôleur, où installer le capteur PIR pour obtenir la couverture souhaitée, et quel parcours suivre avec les câbles pour atteindre chaque point. Le schéma topographique est indispensable pour plusieurs raisons liées à la spécificité des installations LED. En premier lieu, les bandes LED sont des composants linéaires qui peuvent s'étendre sur plusieurs mètres et qui doivent être positionnées avec précision à l'intérieur de profils en aluminium, dans les gorges des faux plafonds, sous les meubles ou le long des bords des escaliers. Seul un schéma superposé au plan peut indiquer avec exactitude où commence et où finit chaque section lumineuse, et où se trouvent les points d'alimentation et de jonction. En second lieu, la position des capteurs est critique pour le bon fonctionnement du système d'automatisation. Un capteur PIR pour l'éclairage des escaliers doit être positionné de manière à couvrir toute la zone de passage sans zones d'ombre : un capteur à micro-ondes monté derrière le placo doit avoir devant lui un espace libre de structures métalliques qui bloqueraient son signal. Ces informations ne peuvent être communiquées efficacement que par un schéma topographique détaillé. En troisième lieu, le parcours des câbles dans une installation LED doit être planifié avec attention pour minimiser les longueurs des tronçons à basse tension (réduisant les chutes de tension) et pour garantir la séparation physique entre les câbles de puissance à 230V et ceux à très basse tension 24V DC, comme l'exige la norme CEI 64-8. Dans des installations LED d'une certaine complexité, typiquement dans le domaine commercial, industriel ou dans les grands projets résidentiels avec système domotique, il est d'usage de séparer la documentation graphique en deux schémas complémentaires : le schéma de puissance et le schéma de commande. Cette séparation reflète la distinction fonctionnelle entre le circuit qui transporte l'énergie nécessaire pour alimenter les bandes LED (puissance) et le circuit qui gère les signaux de contrôle pour l'allumage, l'extinction, la gradation et les scénarios lumineux (commande). Qu'est-ce que le schéma de puissance dans une installation LED ? C'est le dessin qui représente exclusivement le parcours de l'énergie depuis la source (réseau ou tableau général) à travers les protections, les alimentations et les contrôleurs jusqu'aux bandes LED. Dans le schéma de puissance on trouve les disjoncteurs magnétothermiques, les différentiels, les contacteurs (si présents), les alimentations avec leur puissance nominale, les contrôleurs avec les courants de sortie et les bandes LED avec la consommation par mètre et la longueur des sections. On ne trouve en revanche pas les boutons, les télécommandes, les bus de communication ou les capteurs. Qu'est-ce que le schéma de commande ? C'est le dessin complémentaire qui représente exclusivement les circuits de signal : les boutons connectés aux entrées Push-Dim des contrôleurs, les bus DALI avec les dispositifs maître et esclaves, les connexions 0-10V ou 1-10V entre le système de gestion et les drivers LED, les entrées des capteurs PIR et micro-ondes, les interfaces sans fil (WiFi, RF, Zigbee, Bluetooth). Le schéma de commande montre comment les signaux de contrôle atteignent chaque dispositif, permettant de diagnostiquer des problèmes liés à la logique de contrôle séparément des problèmes d'alimentation. La séparation entre schéma de puissance et schéma de commande offre des avantages significatifs pour la conception et la maintenance des installations LED complexes. En premier lieu, chaque schéma est plus lisible car il contient moins d'informations, toutes pertinentes au même domaine fonctionnel. En second lieu, lors de la maintenance, il est possible de concentrer l'attention sur le schéma pertinent au type de problème rencontré : si les bandes LED ne s'allument pas, on consulte le schéma de puissance, si elles ne répondent pas aux commandes du gradateur, on consulte le schéma de commande. En troisième lieu, en phase de modification de l'installation (par exemple l'ajout d'un capteur ou le changement du protocole de contrôle), il suffit de mettre à jour le schéma de commande sans toucher à celui de puissance. Le schéma de montage est une représentation qui montre l'aspect physique réel des composants et des connexions, souvent sous forme de vue tridimensionnelle ou d'éclaté d'assemblage. Contrairement aux schémas circuitaux qui utilisent des symboles abstraits, le schéma de montage montre les composants avec leur aspect physique reconnaissable : l'alimentation Mean Well avec ses dimensions et ses bornes, le contrôleur Skydance avec ses connecteurs colorés, la bande LED avec la direction de la flèche qui indique la polarité. À quoi sert le schéma de montage dans les installations LED ? Il est particulièrement utile pour les installateurs qui travaillent avec des composants qu'ils ne connaissent pas encore bien, ou pour les entreprises qui doivent former du nouveau personnel sur l'assemblage de configurations standardisées. Les producteurs de composants LED, y compris ledpoint, fournissent souvent des schémas de montage dans leurs fiches techniques et guides d'installation pour faciliter la première approche de l'installateur à leurs produits. La capacité de lire des schémas électriques avec précision et sécurité se fonde sur la connaissance approfondie de la symbologie normalisée. Les symboles électriques sont le vocabulaire avec lequel on écrit les schémas : chaque composant du circuit, de l'interrupteur le plus simple au contrôleur DALI le plus sophistiqué, est représenté par un symbole graphique conventionnel qui en identifie univoquement le type et la fonction. La standardisation des symboles au niveau international est ce qui rend les schémas électriques un langage universel, compréhensible par tout professionnel qualifié indépendamment de sa nationalité, de la langue qu'il parle ou du système métrique qu'il utilise. Pour ceux qui travaillent avec les installations LED professionnelles, la maîtrise de la symbologie est particulièrement importante car ces installations impliquent des composants appartenant à différentes catégories technologiques : composants de puissance à tension de réseau (230V AC), composants à très basse tension continue (12V/24V DC), semi-conducteurs (LED), dispositifs de conversion (alimentations à découpage), électronique de contrôle (contrôleurs, gradateurs) et capteurs. Chacune de ces catégories utilise sa propre famille de symboles que l'installateur et le concepteur doivent savoir reconnaître avec la même aisance qu'un musicien lit les notes sur une portée. Les symboles électriques utilisés dans les schémas sont définis par une série de standards internationaux et nationaux qui en garantissent l'uniformité et la compréhensibilité universelle. La connaissance de ces standards est essentielle non seulement pour ceux qui dessinent les schémas, mais aussi pour ceux qui les lisent et les interprètent. La norme CEI 60617 (Commission Électrotechnique Internationale) est le standard international de référence pour les symboles graphiques utilisés dans les schémas électriques et électroniques. Publiée et mise à jour périodiquement par la CEI, cette norme contient une base de données de milliers de symboles organisés par catégories fonctionnelles : conducteurs et connexions, composants passifs (résistances, condensateurs, inductances), semi-conducteurs (diodes, LED, transistors), dispositifs de commutation (interrupteurs, relais, contacteurs), instruments de mesure, machines électriques, équipements de protection et bien d'autres. En Italie, la norme CEI 60617 est reçue comme CEI EN 60617 et est la référence officielle pour la représentation graphique dans les schémas électriques conformes. Lorsqu'un concepteur utilise les symboles de la CEI 60617/CEI EN 60617, quiconque dans le monde formé sur la même norme pourra interpréter le schéma sans ambiguïté. En Italie, le Comité Électrotechnique Italien (CEI) a reçu et dans certains cas intégré les normes CEI avec des spécificités nationales. En ce qui concerne la symbologie, outre la CEI EN 60617 déjà citée, sont pertinentes la CEI 3-14 et la CEI 3-15 qui contiennent les symboles graphiques les plus couramment utilisés dans la pratique d'installation italienne. Ces documents sont particulièrement utiles pour les installateurs qui doivent lire des schémas rédigés en Italie suivant les conventions locales, qui peuvent présenter de subtiles différences graphiques par rapport aux symboles CEI "purs". Bien que moins utilisé en Italie, le standard ANSI/IEEE (American National Standards Institute / Institute of Electrical and Electronics Engineers) est diffusé au niveau mondial, spécialement dans les fiches techniques et documents techniques des producteurs américains et asiatiques. Pour ceux qui travaillent avec des composants LED de production internationale, il est utile de connaître au moins les différences principales entre la symbologie CEI et celle ANSI : par exemple, le symbole de la résistance est un rectangle dans la CEI et une ligne en zigzag dans l'ANSI ; le symbole de l'alimentation/générateur de tension est un cercle dans la CEI et deux lignes parallèles (+ et −) dans l'ANSI. Analysons maintenant en détail les symboles électriques les plus importants que l'on rencontre dans les schémas pour installations LED. Pour chaque symbole, nous indiquerons la dénomination, le standard de référence, l'aspect graphique et la fonction dans le contexte des installations LED. Les conducteurs sont représentés par des lignes continues. Un seul conducteur est une ligne simple ; un groupe de conducteurs qui parcourent le même trajet (un câble multipolaire) peut être représenté par une ligne unique avec un nombre ou des traits transversaux indiquant le nombre de fils (dans le schéma unifilaire). Le point de jonction (nœud) est un point plein (●) qui indique une connexion électrique réelle entre deux conducteurs qui se croisent, si deux lignes se croisent sans le point, cela signifie qu'elles se croisent physiquement mais ne sont pas connectées électriquement. Ce détail est fondamental dans la lecture des schémas électriques pour installations LED : dans les circuits multicanal (RGB ou RGBW), où les conducteurs sont nombreux, il est essentiel de distinguer clairement quelles lignes sont connectées entre elles et lesquelles se croisent simplement dans le dessin. Une erreur de lecture sur ce point peut entraîner des courts-circuits entre canaux de couleur différents, avec un endommagement potentiel des contrôleurs. La source d'alimentation à courant alternatif (réseau 230V) est représentée par le symbole du générateur AC : un cercle avec à l'intérieur une onde sinusoïdale (~). L'alimentation qui convertit la tension AC en DC est représentée par le symbole du redresseur/convertisseur ou, plus couramment dans les schémas pratiques, par un rectangle avec la référence du modèle et les indications d'entrée (230V AC) et de sortie (24V DC). Les polarités de la sortie DC sont indiquées par les symboles + et −, correspondant respectivement au conducteur positif (typiquement rouge) et négatif (typiquement noir). La LED (Light Emitting Diode) est représentée par le symbole standard de la diode — un triangle avec une barre transversale — avec l'ajout de deux flèches qui partent du triangle et pointent vers l'extérieur, indiquant l'émission de lumière. La direction du triangle indique la polarité : l'anode (+) est du côté de la base du triangle et la cathode (−) du côté de la barre. Dans la pratique des schémas pour bandes LED, au lieu de dessiner des centaines de symboles LED individuels, on utilise une représentation simplifiée : un rectangle avec l'inscription "LED" ou le symbole de la LED répété deux ou trois fois avec des points de suspension (...) pour indiquer la continuité de la bande. Les dispositifs de protection qui apparaissent dans les schémas pour installations LED incluent : l'interrupteur magnétothermique (symbole d'un interrupteur avec un rectangle indiquant le relais thermique et un demi-cercle indiquant le relais magnétique), l'interrupteur différentiel (symbole de l'interrupteur avec un "T" ou un circuit de détection), le fusible (un rectangle avec un fil fin au centre) et le sectionneur (un contact avec une croix indiquant la capacité d'ouverture à vide). Le choix et le dimensionnement de ces dispositifs sont définis dans le schéma unifilaire et doivent être conformes aux prescriptions de la norme CEI 64-8. Dans les schémas électriques pour installations LED avec gradation et automatisation apparaissent des symboles spécifiques pour les dispositifs de contrôle. Le potentiomètre/gradateur est représenté par le symbole de la résistance avec une flèche indiquant la possibilité de varier la valeur. Le bouton NO (Normalement Ouvert), fondamental pour les circuits Push-Dim, est un contact avec une ligne pointillée indiquant le retour au repos. Le capteur PIR est typiquement représenté par un demi-cercle avec des rayons indiquant la zone de détection. Le relais est représenté par un rectangle avec la bobine et les contacts associés. Pour les protocoles de communication comme DALI, le schéma utilise des conventions spécifiques : le bus DALI est représenté par deux lignes parallèles (sans polarité, contrairement aux bus DC) avec le symbole du protocole indiqué. Les dispositifs DALI sont représentés avec leur adresse numérique sur le bus. Une des questions les plus fréquentes parmi ceux qui s'approchent de la lecture des schémas électriques concerne l'identification du conducteur de phase. Dans les schémas électriques conformes aux normes CEI et CEI, le conducteur de phase est identifié par la lettre L (de l'anglais "Line"). Dans un système monophasé à 230V comme celui des installations résidentielles italiennes, les conducteurs sont trois : L (phase, couleur marron, noir ou gris), N (neutre, couleur bleu clair) et PE (conducteur de protection/terre, couleur jaune-vert). Dans un système triphasé on a L1, L2, L3 (ou aussi R, S, T dans l'ancienne nomenclature) pour les trois phases. Dans les schémas pour installations LED, la phase (L) et le neutre (N) apparaissent dans le circuit primaire à 230V AC, c'est-à-dire dans la partie du schéma qui va du tableau électrique général jusqu'à l'entrée de l'alimentation. En aval de l'alimentation, dans le circuit secondaire à tension continue, on ne parle plus de phase et neutre mais de positif (+V) et négatif (−V ou GND), avec des codes couleur typiquement rouge pour le positif et noir pour le négatif. Une distinction importante pour la correcte interprétation des schémas concerne la différence entre schéma électrique et schéma électronique. Le schéma électrique représente des circuits qui transportent et distribuent de l'énergie électrique (installations de puissance, distribution, éclairage) : les composants principaux sont interrupteurs, câbles, protections, transformateurs, moteurs et charges. Le schéma électronique représente des circuits qui traitent des signaux électriques (amplificateurs, microcontrôleurs, circuits de régulation) : les composants principaux sont résistances, condensateurs, transistors, circuits intégrés, diodes et LED. Dans les installations LED professionnelles, les deux mondes convergent : l'installation dans son ensemble est un système électrique (distribution de l'énergie du réseau aux bandes LED), mais à l'intérieur elle contient des composants purement électroniques (le circuit de conversion de l'alimentation, la logique de contrôle du gradateur, le microprocesseur du contrôleur WiFi). Pour cette raison, les schémas pour installations LED utilisent des symboles provenant des deux traditions : symboles d'installation pour la partie distribution et protection, et symboles électroniques pour la partie conversion et contrôle. L'installateur qui maîtrise les deux familles de symboles est capable de lire n'importe quel schéma qui lui est soumis, des dessins d'installation du concepteur aux fiches techniques des producteurs de composants. Une installation LED professionnelle est un système composé de différents composants interconnectés, chacun avec une fonction spécifique et chacun représenté dans le schéma électrique avec ses propres symboles et caractéristiques techniques. Comprendre le rôle de chaque composant et ses interactions avec les autres éléments du système est essentiel pour pouvoir lire, dessiner et vérifier correctement les schémas de câblage des installations LED. Dans cette section, nous analyserons en détail les composants principaux qui composent le système, en partant de la charge lumineuse (les bandes LED) et en remontant vers la source d'alimentation, en passant par les dispositifs de contrôle et d'automatisation. Les composants d'une installation LED professionnelle peuvent être regroupés en quatre catégories fonctionnelles fondamentales : la charge lumineuse (bandes LED), l'alimentation (alimentations à tension constante), l'intelligence (contrôleurs, gradateurs, maîtres domotiques) et l'automatisation (capteurs de mouvement, présence et luminosité). Ces quatre catégories correspondent aux quatre blocs principaux qui apparaissent dans n'importe quel schéma fonctionnel d'une installation LED, et leur correcte interaction détermine les performances, la fiabilité et la sécurité de l'ensemble du système. Les bandes LED représentent le composant central de toute installation, la charge lumineuse que l'ensemble du système est conçu pour alimenter et contrôler. Dans le schéma électrique, la bande LED est le point terminal du circuit de puissance, le composant qui transforme l'énergie électrique en lumière. Le choix de la bande LED détermine en cascade le dimensionnement de tous les autres composants : la puissance de l'alimentation, la capacité du contrôleur, la section des câbles et le type de protections nécessaires. Les bandes LED avec technologie COB (Chip On Board), comme le modèle F52-300-480OR, représentent l'évolution la plus avancée dans l'éclairage linéaire à LED. Dans ces bandes, les puces LED sont montées directement sur le circuit flexible à une densité si élevée qu'elles produisent une ligne de lumière continue, sans l'effet "pointillé" (dot effect) typique des bandes LED conventionnelles. Cette caractéristique les rend idéales pour des applications où la bande est visible directement ou à travers des profils avec couverture diffusante fine, comme dans l'éclairage architectural de prestige, dans les profils encastrés au ras du mur et dans les applications décoratives de design. Dans le schéma électrique, une bande COB est représentée comme n'importe quelle autre bande LED, un rectangle avec le symbole LED et les indications de tension (24V), puissance (W/m) et longueur, mais le concepteur et l'installateur doivent tenir compte de sa puissance élevée par mètre (typiquement 10-15 W/m pour les versions standard, jusqu'à 20+ W/m pour les versions haute luminosité) qui impose des alimentations adéquatement dimensionnées et l'utilisation obligatoire de profils en aluminium pour la dissipation thermique. Les bandes LED haute densité, comme le modèle B52-40s-240D22, sont conçues pour des applications d'éclairage principal où la fiabilité à long terme et l'efficacité lumineuse sont prioritaires par rapport à l'esthétique de la source lumineuse. Caractérisées par une haute densité de LED (240 LED/m dans la version citée), une excellente efficacité (lm/W) et une longue durée de vie, ces bandes sont le choix préférentiel pour l'éclairage de bureaux, magasins, showrooms, couloirs et environnements commerciaux. Dans le schéma de câblage, les bandes série Performance requièrent une attention particulière au dimensionnement des câbles d'alimentation car leur haute efficacité se traduit par des courants de fonctionnement significatifs qui, sur des tronçons longs à basse tension (24V), peuvent générer des chutes de tension problématiques. Le schéma doit indiquer clairement les longueurs maximales alimentables depuis un seul point d'injection et, pour des tronçons supérieurs à 5 mètres, prévoir la double alimentation (depuis les deux extrémités) ou des points d'injection intermédiaires. Les bandes LED spéciales disponibles dans le catalogue ledpoint incluent des modèles avec fonctionnalités avancées qui requièrent des schémas de câblage plus complexes que les bandes monocolores. Les bandes CCT (Correlated Color Temperature) intègrent des LED de deux températures de couleur différentes (typiquement blanc chaud 2700K et blanc froid 6500K) qui, mélangées en proportions variables par le contrôleur, permettent de régler la température de la lumière de chaude à froide. Dans le schéma électrique, une bande CCT a trois conducteurs : le positif commun (+V) et deux négatifs séparés, un pour le canal chaud (WW, Warm White) et un pour le canal froid (CW, Cold White). Les bandes Pixel/Control sont des bandes LED adressables dans lesquelles chaque LED ou groupe de LED peut être contrôlé individuellement, permettant des effets dynamiques comme le "running" (séquence lumineuse qui défile le long de la bande), le "rainbow" (arc-en-ciel) et n'importe quelle animation programmable. Ces bandes utilisent des protocoles de communication numérique (WS2812B, SK6812, APA102) et dans le schéma électrique présentent trois connexions : alimentation (+V et GND) et un signal de données numérique (DATA ou DIN/DOUT). Le contrôleur doit être compatible avec le protocole spécifique de la bande et la représentation dans le schéma doit indiquer clairement le sens du flux de données (de la première à la dernière bande dans la chaîne). Les bandes RGB ont quatre conducteurs (positif commun + R + G + B) et les bandes RGBW en ont cinq (positif commun + R + G + B + W), nécessitant des contrôleurs avec le nombre correspondant de canaux de sortie. Dans le schéma de câblage, chaque canal de couleur doit être clairement identifié avec sa propre référence et, de préférence, avec le code couleur du câble. La correcte représentation des bandes LED dans le dessin technique électrique est un aspect qui mérite un approfondissement spécifique, car ces composants ont des caractéristiques géométriques et fonctionnelles uniques dans le panorama des charges électriques. Une bande LED n'est pas une source lumineuse discrète comme une lampe ou un spot : c'est une charge linéaire qui s'étend sur une longueur variable, a une consommation proportionnelle à la longueur, peut être coupée en points prédéfinis, et ses performances dépendent de la qualité de l'alimentation sur toute la longueur. Ces particularités doivent être correctement documentées dans le schéma électrique pour garantir une installation professionnelle. Chaque bande LED représentée dans le schéma de câblage ou dans le schéma unifilaire doit être accompagnée d'un ensemble de paramètres techniques qui permettent à l'installateur et au vérificateur de comprendre les caractéristiques de la charge et vérifier la correction du dimensionnement de l'installation. Ces paramètres incluent la tension nominale de fonctionnement (exprimée en Volts, typiquement 12V ou 24V DC), la puissance par mètre linéaire (exprimée en W/m), la longueur de la section installée (en mètres), la puissance totale de la section (W/m × longueur), le courant absorbé (calculé comme puissance totale divisée par tension), le nombre de conducteurs requis et le pas de coupe minimal. La chute de tension est le problème technique le plus insidieux dans les installations LED à basse tension et doit être soigneusement documentée et gérée dans le schéma électrique. Dans un circuit à 24V DC, chaque volt de chute correspond à environ 4,2% de la tension nominale ; dans un circuit à 12V DC, la même chute de 1V correspond à 8,3%. Lorsque la tension aux bornes de la bande LED descend significativement par rapport à la valeur nominale, la luminosité diminue, le rendu chromatique s'altère et, dans les cas les plus graves, la bande pourrait ne pas s'allumer correctement ou présenter des disparités visibles (le début de la bande plus lumineux que la fin). Le schéma de câblage doit donc indiquer pour chaque section de bande LED : la longueur du câble de connexion depuis l'alimentation jusqu'au point d'alimentation de la bande, la section du câble choisie en fonction du courant et de la longueur, et le point d'injection de l'alimentation (début, fin, centre ou les deux extrémités). Pour des sections de bande supérieures à 5 mètres, le schéma doit montrer explicitement la stratégie d'alimentation adoptée : double alimentation (câbles au début et à la fin connectés en parallèle à la même alimentation), injection centrale, ou alimentation depuis plusieurs alimentations indépendantes. La chute de tension dans un câble en courant continu se calcule avec la formule : ΔV = 2 × ρ × L × I / S, où ΔV est la chute de tension en Volts, ρ est la résistivité du cuivre (0,0178 Ω·mm²/m à 20°C), L est la longueur du câble en mètres (le facteur 2 tient compte du parcours aller + retour), I est le courant en Ampères et S est la section du câble en mm². La chute de tension en pourcentage s'obtient en divisant ΔV par la tension nominale et en multipliant par 100. La valeur maximale acceptable est généralement de 5% de la tension nominale (1,2V sur 24V, 0,6V sur 12V) pour garantir une uniformité lumineuse. Les valeurs en gras dans le tableau dépassent la limite conseillée de 5% et indiquent des combinaisons section/longueur/courant inadéquates. Les valeurs sont calculées pour câbles en cuivre à 20°C avec parcours aller + retour. L'alimentation (power supply) est le cœur du circuit de puissance de n'importe quelle installation LED. Sa fonction est de convertir la tension alternative du réseau électrique (230V AC en Italie) en une tension continue constante (typiquement 12V ou 24V DC) adaptée pour alimenter les bandes LED. Pour les bandes LED professionnelles, l'utilisation d'alimentations à tension constante (CV, Constant Voltage) est obligatoire, qui maintiennent stable la tension de sortie indépendamment des variations de la charge, contrairement aux drivers à courant constant (CC) utilisés plutôt pour LED haute puissance et modules COB discrets. La correcte sélection, le dimensionnement et la connexion de l'alimentation sont documentés dans le schéma électrique et représentent l'un des aspects les plus critiques de la conception d'une installation LED professionnelle. Le marché offre différentes familles d'alimentations pour bandes LED, chacune optimisée pour des conditions d'installation et fonctionnalités spécifiques. Le choix du type influence directement le schéma de câblage de l'installation, car chaque famille a des bornes, interfaces de contrôle et exigences d'installation différentes. Les alimentations Mean Well séries HLG et ELG représentent le standard industriel pour fiabilité et polyvalence dans les installations LED professionnelles. La série HLG (Heavy Load Grade) offre des puissances de 40W à 600W avec protection IP67, ce qui les rend adaptées à l'installation tant en intérieur qu'en extérieur, même dans des conditions environnementales difficiles. La série ELG se positionne comme alternative économique avec performances analogues pour applications moins exigeantes. Dans le schéma électrique, une alimentation Mean Well HLG est représentée comme un bloc rectangulaire avec les bornes d'entrée (L, N, PE) du côté gauche (ou supérieur) et les bornes de sortie (+V, −V) du côté droit (ou inférieur). Les modèles avec suffixe "A" disposent d'un potentiomètre de réglage interne pour varier la tension de sortie, qui doit être indiqué dans le schéma si utilisé pour la calibration. Les modèles avec suffixe "B" ajoutent une entrée 1-10V ou une entrée PWM pour la gradation externe, qui doit être connectée au contrôleur ou au système de gestion et documentée dans le schéma de commande séparément du circuit de puissance. Une catégorie d'alimentations particulièrement intéressante pour les installations LED avec gradation est celle des alimentations avec sortie PWM intégrée. Ces dispositifs combinent la fonction de conversion AC/DC avec la fonction de gradation, éliminant la nécessité d'un contrôleur/gradateur séparé et simplifiant significativement le schéma de câblage. La sortie PWM (Pulse Width Modulation, modulation de largeur d'impulsion) régule la luminosité des bandes LED en allumant et éteignant la tension à une fréquence très élevée (typiquement >1 kHz), invisible à l'œil humain mais perçue par les LED comme une variation de l'intensité moyenne. Les alimentations Skydance séries PHN et PS sont des solutions compactes qui intègrent dans un seul dispositif l'alimentation et le récepteur de signal (RF ou 0/1-10V), avec des avantages évidents en termes de réduction de l'espace dans le local technique et de simplification du câblage. Dans le schéma électrique, ces alimentations sont représentées comme un seul bloc avec entrées AC (L, N), sorties DC (+V, −V) et, selon le modèle, une antenne RF intégrée ou bornes pour le signal 0-10V. La simplification du schéma est notable par rapport à la configuration traditionnelle alimentation + contrôleur séparés, car on élimine le câblage DC entre les deux dispositifs. Le dimensionnement de l'alimentation est l'un des calculs fondamentaux qui doivent être vérifiés dans le schéma électrique d'une installation LED. La règle de base est simple mais incontournable : la puissance de l'alimentation doit être supérieure de 20-30% par rapport à la puissance totale de la charge LED connectée. Cette marge, connue sous le nom de derating, est nécessaire pour garantir que l'alimentation ne travaille jamais à sa puissance maximale nominale, condition qui en réduirait drastiquement la durée de vie et la fiabilité. La formule pour le dimensionnement de l'alimentation est : P_alimentation ≥ (P_par_mètre × L_totale_mètres) × 1,25 où P_par_mètre est la puissance de la bande LED en W/m, L_totale_mètres est la longueur totale de bande connectée à l'alimentation et 1,25 est le facteur de sécurité de 25% (valeur intermédiaire entre 20% et 30% conseillés). L'alimentation commerciale choisie sera celle avec puissance nominale immédiatement supérieure à la valeur calculée. Le schéma de câblage de l'alimentation doit documenter avec précision chaque connexion électrique, tant du côté primaire (entrée AC) que du côté secondaire (sortie DC). Ci-dessous, nous analysons les connexions typiques qui doivent apparaître dans le schéma. Sur le côté primaire, les bornes de l'alimentation sont typiquement trois : L (phase), N (neutre) et PE (terre). Dans le schéma, la connexion côté primaire doit montrer : la dérivation depuis la ligne principale protégée par son propre disjoncteur magnétothermique avec courbe et calibre appropriés (typiquement C6 ou C10 pour les alimentations LED de puissance moyenne), le passage à travers un éventuel interrupteur différentiel dédié ou partagé (Idn 30 mA type AC ou type A, ce dernier préféré pour alimentations avec redresseur interne), et l'arrivée aux bornes de l'alimentation. Le conducteur de terre (PE) doit être connecté à la masse métallique de l'alimentation et, en cascade, aux profils en aluminium qui accueillent les bandes LED, garantissant la continuité de la mise à terre de toutes les parties conductrices accessibles. Sur le côté secondaire, les bornes de sortie de l'alimentation sont deux : +V (positif) et −V (négatif/GND). Dans le schéma de câblage, la sortie de l'alimentation va au contrôleur/gradateur (si présent) ou directement à la bande LED. Les câbles du circuit secondaire doivent être clairement distingués de ceux du circuit primaire, tant dans le schéma (en utilisant des lignes d'épaisseur différente, couleurs différentes ou traits différents) que dans l'installation réelle (séparation physique des parcours, utilisation éventuelle de gaines séparées). Un aspect important à documenter dans le schéma est la section des câbles du circuit secondaire. À 24V DC, les courants en jeu sont beaucoup plus élevés par rapport aux puissances correspondantes à 230V AC : une charge de 240W à 24V absorbe 10A, nécessitant des câbles d'au moins 1,5 mm² pour des tronçons courts et de 2,5 mm² pour des tronçons de plusieurs mètres. Le schéma doit rapporter la section de chaque tronçon et, pour des tronçons longs, la vérification de la chute de tension. Les contrôleurs et gradateurs sont les dispositifs qui confèrent de "l'intelligence" à l'installation LED, transformant un simple système d'éclairage statique en une solution dynamique, réglable et automatisable. La marque Skydance, distribuée en Italie par ledpoint, offre une gamme complète de contrôleurs couvrant tous les principaux protocoles de contrôle : du simple Push-Dim avec bouton mural au contrôle smart via WiFi/Tuya/Alexa, de la gradation analogique 0-10V au bus domotique DALI, jusqu'à la gradation par découpage de phase Triac pour la rétrocompatibilité avec des installations existantes. Chacune de ces solutions a son propre schéma de câblage spécifique que l'installateur doit connaître et savoir exécuter. La série V (Voltage) de contrôleurs Skydance comprend des dispositifs RF à tension constante conçus pour contrôler des bandes LED alimentées en 12V ou 24V DC. Le nom de la série reflète le mode de fonctionnement : ce sont des contrôleurs qui opèrent sur la tension en sortie, la modulant via PWM pour obtenir la gradation. Les modèles de la série V se différencient par le nombre de canaux gérés, qui détermine le type de bandes LED contrôlables. Le Skydance V1-L est le contrôleur monocanal le plus diffusé dans les installations LED professionnelles ledpoint. Il gère un seul canal de sortie (bande LED monocolore ou blanc unique) et dispose d'une entrée RF pour le contrôle via télécommande sans fil, d'une entrée Push-Dim pour le contrôle via bouton mural et d'une LED d'état. Le schéma de câblage du V1-L prévoit les connexions suivantes : l'alimentation 24V fournit du courant aux bornes INPUT (+/−) du contrôleur ; un bouton NO (Normalement Ouvert) est connecté entre les bornes PUSH et GND du contrôleur ; la bande LED est connectée à la sortie OUTPUT (+/−). Le fonctionnement est intuitif : une pression brève du bouton allume ou éteint la bande LED, tandis qu'une pression prolongée (en maintenant appuyé) règle progressivement la luminosité du minimum au maximum et vice-versa. Le contrôleur mémorise le dernier niveau de luminosité réglé et le restaure à l'allumage suivant. Le Skydance V5-L est le contrôleur à 5 canaux de la série V, conçu pour gérer des bandes LED RGBW+WW (avec blanc chaud séparé) ou, alternativement, cinq sections monocolores indépendantes synchronisées. Le schéma de câblage est plus articulé que celui du V1-L : les bornes de sortie sont cinq (R, G, B, W, WW) plus le positif commun (+V), pour un total de six conducteurs vers la bande LED. L'entrée de l'alimentation et le bouton Push-Dim se connectent de manière analogue au V1-L. La série Smart de contrôleurs Skydance comprend les modèles avec connectivité sans fil pour l'intégration avec les écosystèmes domotiques les plus diffusés. Les variantes sont identifiées par le suffixe : WT pour WiFi/Tuya, WZ pour Zigbee et WB pour Bluetooth. Chaque variante est compatible avec les hubs et assistants vocaux respectifs : les modèles WT sont compatibles avec Tuya Smart, Amazon Alexa et Google Home ; les modèles WZ avec Philips Hue, Samsung SmartThings et autres hubs Zigbee ; les modèles WB avec les applications Bluetooth propriétaires. Le schéma de câblage du contrôleur V1-L(WT) est identique à celui du V1-L standard en ce qui concerne le circuit de puissance (alimentation → contrôleur → bande LED) et l'entrée Push-Dim. La différence réside dans la connectivité supplémentaire : le contrôleur se connecte au réseau WiFi 2,4 GHz du bâtiment et est associé à l'application Tuya Smart via une procédure d'appairage. Dans le schéma électrique, cette connexion sans fil n'a pas de câblage physique à représenter, mais il est de bonne pratique de l'indiquer avec un symbole d'antenne et la mention "WiFi 2.4G" à côté du contrôleur pour documenter la fonctionnalité smart du système. Un aspect particulièrement puissant des contrôleurs WT doit être documenté dans le schéma lorsqu'il est utilisé : la fonction d'auto-transmission RF. Chaque contrôleur V1-L(WT) peut agir comme convertisseur WiFi→RF, envoyant le signal de commande reçu via WiFi également par radiofréquence à d'autres contrôleurs Skydance de la série V (même non smart) dans un rayon d'environ 30 mètres. Cela signifie que il suffit d'un seul contrôleur smart comme "passerelle" pour contrôler via smartphone un réseau entier de contrôleurs RF conventionnels, avec une économie significative sur les composants et une simplification du câblage. Le schéma de l'installation devrait indiquer quel contrôleur fait office de passerelle et quels sont les récepteurs RF secondaires, avec des lignes pointillées représentant la connexion sans fil. Les gradateurs AC Triac de la gamme Skydance, comme les modèles S1-B et S1-L, sont conçus pour graduer des drivers LED compatibles avec le découpage de phase ou des lampes LED gradables à 230V. Ces dispositifs opèrent directement sur la tension de réseau 230V AC, la modulant par découpage de phase (leading edge ou trailing edge) pour obtenir la gradation. Ils sont la solution idéale pour mettre à jour des installations existantes où est déjà présent un câblage à 230V vers les points lumineux et où l'on souhaite ajouter la fonctionnalité de gradation sans tirer de nouveaux câbles. Le schéma de câblage de la gradation par découpage de phase pour une installation LED est plus complexe que la gradation en basse tension car il implique la tension de réseau 230V en chaque point du circuit. Le gradateur S1-B reçoit en entrée la phase (L) et le neutre (N) depuis le réseau 230V. La sortie (L1/N) du gradateur va à l'entrée AC d'un driver LED compatible Triac (par exemple un Mean Well de la série PWM avec entrée gradable Triac). Le driver convertit le signal AC gradué en une tension continue constante graduée pour la bande LED. Dans le schéma, il est fondamental d'indiquer clairement que le gradateur S1-B opère à 230V AC et que donc tout le câblage entre le réseau, le gradateur et le driver LED doit être réalisé avec des câbles de section adéquate au courant et avec une isolation adaptée à la tension de réseau (minimum 450/750V). Le circuit en aval du driver, vers la bande LED, opère en revanche à basse tension (24V DC) et est clairement séparé dans le schéma. Le protocole DALI (Digital Addressable Lighting Interface) représente le standard pour l'éclairage professionnel contrôlé dans le domaine commercial, hôtelier et tertiaire avancé. La série Skydance inclut des composants DALI comme le Master TD-W et le Gradateur DA4 qui permettent d'intégrer les bandes LED ledpoint dans des systèmes DALI gérés par des centrales domotiques professionnelles. Le schéma électrique d'une installation DALI pour LED présente des caractéristiques distinctives par rapport aux schémas conventionnels. Le bus DALI est composé de deux fils (DALI+ et DALI−) qui connectent le Master DALI à tous les dispositifs esclaves (gradateurs, drivers, capteurs) dans une topologie en bus. Contrairement à d'autres protocoles à bus, le DALI ne requiert pas de polarité : les deux fils peuvent être connectés indifféremment, simplifiant le câblage. Le bus peut avoir une longueur maximale de 300 mètres (avec résistance totale ne dépassant pas 2Ω) et connecter jusqu'à 64 dispositifs adressables individuellement. Dans le cas spécifique des installations LED, le gradateur DALI DA4 reçoit la tension 24V DC depuis l'alimentation et le signal de commande depuis le bus DALI, pilotant jusqu'à 4 sections de bandes LED monocolores ou une bande RGBW (4 canaux). L'adressage des dispositifs sur le bus se fait automatiquement par le Master DALI, qui attribue une adresse unique à chaque gradateur connecté. Dans le schéma, le bus DALI est représenté par une ligne à deux fils distincte des lignes de puissance, avec les dispositifs connectés en dérivation (topologie en bus) et les adresses DALI indiquées à côté de chaque dispositif. L'intégration de capteurs dans l'installation LED représente le niveau le plus avancé d'automatisation, permettant aux bandes LED de réagir automatiquement à la présence des personnes, au niveau de lumière ambiante ou au geste de la main, sans besoin de télécommandes ou smartphones. La gamme de capteurs distribuée par ledpoint couvre trois technologies principales, PIR (infrarouge passif), Hand Sweep (tactile) et Micro-ondes, chacune optimisée pour une application spécifique. Le schéma de câblage de chaque capteur doit documenter avec précision les connexions d'alimentation, le signal de sortie et l'interface avec le contrôleur ou la bande LED. Les capteurs PIR (Passive Infrared) de la série ER-AV détectent le mouvement humain par la variation du rayonnement infrarouge émis par le corps en transit. Ils sont la solution idéale pour l'éclairage automatique d'escaliers, couloirs, entrées, garages et passages où la lumière doit s'allumer seulement lorsque quelqu'un est présent et s'éteindre automatiquement après un temps programmable d'absence. Dans le schéma de câblage, le capteur PIR présente typiquement trois connexions : alimentation positive (+V), masse (GND) et sortie de signal (OUT). La sortie peut être de type switching (contact relais ou MOSFET) ou analogique (tension proportionnelle). Dans le cas des capteurs Skydance pour éclairage LED, la sortie est typiquement de type switching, qui dans le cas le plus simple peut piloter directement la bande LED (le capteur agit comme interrupteur automatique) ou, pour des configurations plus sophistiquées, peut être connectée à l'entrée trigger d'un contrôleur pour activer des scénarios programmés (allumage progressif, gradation temporisée, effets séquentiels). Les capteurs Hand Sweep de la série EB sont conçus spécifiquement pour l'éclairage des sous-meubles de cuisine et des environnements où l'on souhaite allumer et éteindre la lumière par un simple geste de la main devant le capteur, sans contact physique. Cette solution est particulièrement appréciée en cuisine où les mains peuvent être mouillées ou sales, rendant inconfortable l'utilisation d'un bouton traditionnel. Le schéma de câblage du capteur Hand Sweep est particulièrement simple : le capteur est alimenté directement depuis la sortie 24V de l'alimentation et sa sortie est connectée à la bande LED. Le capteur intègre un détecteur de proximité à infrarouges avec une portée de 5-8 cm et fonctionne comme un interrupteur on/off activé par le geste. Dans le schéma topographique, il est important d'indiquer la position du capteur par rapport à la bande LED et au plan de travail, en s'assurant que la zone de détection soit facilement atteignable par l'utilisateur. Les capteurs à micro-ondes de la série V3-PE représentent la technologie la plus avancée pour la détection de présence dans les installations LED. Contrairement aux capteurs PIR qui ne détectent que le mouvement dans leur champ visuel direct, les capteurs à micro-ondes émettent un signal RF de faible puissance et en analysent la réflexion, détectant la présence même à travers des matériaux non métalliques comme le placo, le bois, le verre et le plastique. Cette caractéristique les rend idéaux pour des installations où le capteur doit être complètement caché derrière un mur, un faux plafond ou un meuble, restant invisible mais parfaitement fonctionnel. Dans le schéma de câblage, le capteur à micro-ondes présente les mêmes connexions de base que le capteur PIR (alimentation et sortie de signal) mais avec des paramètres réglables supplémentaires : la sensibilité de détection (portée), le temps de retard (durée de l'allumage après la dernière détection), et dans certains modèles le seuil de luminosité ambiante (qui empêche l'allumage lorsque la lumière naturelle est suffisante). Dans le schéma, il est utile d'indiquer à côté du capteur les paramètres de configuration réglés, facilitant la maintenance future. Après avoir analysé les composants individuels et leurs caractéristiques techniques, il est temps de tout assembler dans des schémas électriques complets représentant des situations réelles d'installation. Cette section est dédiée aux électriciens, concepteurs et techniciens qui cherchent des exemples concrets et immédiatement applicables de schémas électriques pour installations LED professionnelles. Chaque situation a été sélectionnée pour couvrir un type d'installation différent, de la plus simple à la plus complexe, et est décrite avec le détail nécessaire pour guider l'installateur de la compréhension du schéma à la réalisation pratique du câblage. Cette configuration est idéale pour bureaux, chambres à coucher et environnements résidentiels où l'on souhaite utiliser les fruits (boutons) déjà existants dans l'installation électrique pour contrôler l'éclairage LED. L'avantage principal est qu'elle ne requiert pas le remplacement des boutons muraux existants ni la pose de nouveaux câbles de signal : le bouton standard NO (Normalement Ouvert) déjà présent dans la boîte murale est simplement réutilisé comme interface de contrôle pour le contrôleur LED. Le schéma de câblage de la Situation A prévoit les composants suivants : une alimentation 24V (Mean Well HLG de puissance adéquate à la charge), un contrôleur Skydance V1-L (monocanal avec entrée Push-Dim), un bouton NO (bouton mural standard, non inverseur ni interrupteur), et la bande LED 24V (modèle et longueur au choix). Optionnellement, on peut ajouter une télécommande RF Skydance pour le contrôle à distance en plus du bouton mural. Le câblage s'articule en trois connexions principales. Première connexion : l'alimentation 24V fournit du courant aux bornes INPUT (+/−) du contrôleur V1-L. Le câble utilisé est un bipolaire (rouge pour le +, noir pour le −) de section adéquate (minimum 0,75 mm², conseillé 1,0 mm² pour tronçons au-delà de 3 mètres). Deuxième connexion : un bouton NO est connecté entre les bornes PUSH et GND du contrôleur, utilisant un câble bipolaire fin (0,5 mm² suffit étant donné que le signal est à très faible courant). Troisième connexion : la bande LED est connectée à la sortie OUTPUT (+/−) du contrôleur, en respectant rigoureusement la polarité. Fonctionnement : une pression brève du bouton allume ou éteint la bande LED (toggle ON/OFF). Une pression prolongée (en maintenant le bouton appuyé) règle la luminosité de manière continue : la première pression longue augmente du niveau courant au maximum, la suivante diminue du niveau courant au minimum, et ainsi en alternance. En relâchant le bouton à n'importe quel moment, on bloque la luminosité au niveau atteint. Le contrôleur mémorise le dernier niveau réglé et le restaure à l'allumage suivant. Cette configuration est conçue pour gérer différents environnements depuis smartphone ou par commandes vocales, exploitant l'écosystème Tuya Smart et la compatibilité avec Amazon Alexa et Google Home. C'est la solution préférée pour résidences modernes, B&B, restaurants et petits bureaux où l'on souhaite un contrôle centralisé et intuitif sans investir dans un système domotique dédié. Le schéma de câblage prévoit : une alimentation 24V pour chaque zone (ou une alimentation unique si les zones sont proches et la charge totale le permet), un contrôleur V1-L(WT) pour chaque zone, et les bandes LED 24V pour chaque zone. Le câblage physique est identique à la Situation A pour chaque zone : alimentation → contrôleur → bande LED, avec la possibilité d'ajouter des boutons Push-Dim locaux. La différence fondamentale est la connexion sans fil : chaque contrôleur V1-L(WT) est associé à l'application Tuya Smart via WiFi 2,4 GHz pendant la phase de configuration. Potentialités avancées : chaque contrôleur V1-L(WT) peut agir comme convertisseur WiFi→RF, envoyant le signal sans fil à d'autres récepteurs Skydance de la série V dans un rayon d'environ 30 mètres. Cela signifie que pour une habitation entière avec, par exemple, six zones LED, il suffit qu'un seul contrôleur soit de version WT (smart) : les cinq autres peuvent être V1-L standard (plus économiques) et recevoir les commandes via RF depuis le contrôleur smart. Le schéma de l'installation doit indiquer cette architecture "en étoile" avec le contrôleur smart au centre et les contrôleurs RF satellites connectés sans fil. L'éclairage séquentiel des escaliers est l'une des applications les plus spectaculaires et techniquement exigeantes des installations LED. Le système allume progressivement les bandes LED de chaque marche dans la direction de marche de la personne détectée, créant un effet de lumière qui "accompagne" le pas. Lorsqu'il n'y a pas de personnes sur l'escalier, les lumières s'éteignent progressivement, garantissant économie d'énergie et effet scénographique. Le système est composé de : un contrôleur pour escaliers ES32 (Skydance), capable de gérer jusqu'à 32 sorties indépendantes (une par marche), 2 capteurs PIR ER-S (un au sommet et un à la base de l'escalier), et une alimentation 24V de puissance adéquate à la somme des consommations de toutes les marches. Chaque marche est éclairée par une section de bande LED de longueur égale à la largeur de la marche elle-même (typiquement 80-120 cm). Le schéma de câblage de l'ES32 est articulé mais logiquement structuré. L'alimentation (5-24V, selon le modèle de bande) est connectée aux bornes INPUT (+/−) de l'ES32. Chaque marche est connectée à l'une des sorties numérotées (01-32) du contrôleur, avec le câble positif (+) directement depuis l'alimentation et le câble négatif (−) depuis la sortie correspondante de l'ES32 (le contrôleur commute le côté négatif). Les deux capteurs PIR sont installés respectivement à la tête supérieure et à la tête inférieure de l'escalier et connectés aux entrées dédiées UP PIR INPUT et DW PIR INPUT de l'ES32. Fonctionnement : lorsqu'une personne monte l'escalier et est détectée par le capteur inférieur (DW), le contrôleur allume progressivement les marches du bas vers le haut avec un effet d'allumage fluide (fade-in). Lorsque la personne atteint le sommet et est détectée par le capteur supérieur (UP), démarre le temporisateur d'extinction : après un temps programmable, les marches s'éteignent progressivement dans la même direction. Si une personne descend l'escalier (détectée par le capteur UP), la séquence est inversée. Le schéma doit montrer clairement la correspondance entre numéro de sortie et numéro de marche, pour faciliter la maintenance en cas de dysfonctionnement d'une marche individuelle. La configuration DALI est destinée à des installations dans le domaine commercial, hôtelier et tertiaire avancé gérées par des centrales domotiques professionnelles. Le protocole DALI offre le niveau maximum de flexibilité, fiabilité et fonctionnalités pour l'éclairage géré : adressage individuel de chaque dispositif, groupes et scénarios programmables, feedback d'état du dispositif au maître, et compatibilité avec n'importe quel système de building automation supportant le standard DALI (CEI 62386). Le schéma de câblage d'une installation DALI pour LED comprend : un Master DALI (par exemple le Skydance TD-W) qui gère le bus et communique avec le système de supervision, un ou plusieurs gradateurs DALI DA4 qui reçoivent les commandes depuis le bus et pilotent les bandes LED, les alimentations 24V dédiées et les bandes LED. Le bus DALI (deux fils sans polarité) connecte le Master à tous les gradateurs/drivers DALI dans une topologie en bus. Le gradateur DA4 reçoit les 24V depuis l'alimentation et pilote jusqu'à 4 sections de bandes LED monocolores ou une bande RGBW. L'adressage se fait automatiquement par le Master DALI qui attribue des adresses aux dispositifs connectés. Dans le schéma électrique DALI, il est d'usage de représenter le bus sur un niveau distinct par rapport au circuit de puissance, en utilisant une ligne de couleur différente (typiquement violet ou orange pour le DALI, noir pour le 230V, rouge/noir pour le 24V DC). Chaque dispositif sur le bus est annoté avec son adresse DALI (de 0 à 63), le groupe d'appartenance et les scénarios dans lesquels il est impliqué. Cette configuration est la solution pour mettre à jour d'anciennes installations existantes ou pour utiliser des lampes LED gradables à 230V en combinaison avec les gradateurs Skydance. Elle est particulièrement indiquée lorsque le câblage à 230V vers les points lumineux est déjà existant et que l'on ne veut ou ne peut pas tirer de nouveaux câbles à basse tension. Le schéma de câblage de la Situation E implique trois composants en cascade. Le gradateur Skydance S1-B reçoit la phase (L) et le neutre (N) à 230V depuis le réseau. La sortie (L1/N) de l'S1-B est connectée à l'entrée AC du driver LED Triac (par exemple un Mean Well de la série PWM avec entrée gradable Triac). Le driver convertit le signal 230V AC gradué (avec découpage de phase) en une tension continue constante graduée à 24V pour la bande LED. Le gradateur S1-B peut être contrôlé par bouton NO mural (connecté à l'entrée PUSH) et/ou par télécommande RF, offrant la même flexibilité que les contrôleurs à basse tension mais opérant entièrement sur la tension de réseau. Dans le schéma, il est fondamental de souligner que tous les câbles entre le tableau électrique, le gradateur S1-B et le driver LED Triac opèrent à 230V AC et doivent être conformes aux exigences de la norme CEI 64-8 pour les circuits à tension de réseau. Une des questions les plus fréquentes qui émergent pendant la conception et la lecture des schémas électriques pour installations LED concerne la différence entre connexion en série et connexion en parallèle. Comprendre à fond ces deux topologies circuitales est essentiel pour quiconque travaille avec des bandes LED, car le choix entre série et parallèle détermine la distribution de la tension, du courant et de la luminosité le long de l'installation, avec des conséquences directes sur la qualité de l'éclairage et la fiabilité du système. Dans la connexion en série, les composants (dans ce cas les bandes LED ou les segments individuels de bande) sont connectés l'un après l'autre dans un unique parcours fermé pour le courant. Le courant est identique en tous les points du circuit (passe le même courant à travers chaque composant), tandis que la tension se distribue entre les différents composants (la somme des chutes de tension sur chaque composant est égale à la tension totale fournie par l'alimentation). Pour les bandes LED à tension constante (12V ou 24V), la connexion en série pure entre bandes différentes est généralement déconseillée et dans la plupart des cas non praticable, car elle requerrait une alimentation avec tension de sortie égale à la somme des tensions nominales des bandes (par exemple, trois bandes de 24V en série requerraient 72V). Cependant, il est important de savoir qu'à l'intérieur de chaque bande LED individuelle, les LED sont organisées en groupes connectés en série-parallèle : chaque groupe contient des LED en série (typiquement 3 LED en série pour les bandes à 12V, 6 LED pour les bandes à 24V) et les groupes sont connectés en parallèle entre eux le long de la bande. Cette topologie interne est déjà définie par le producteur et n'est pas modifiable par l'installateur, mais il est utile de la comprendre pour diagnostiquer des pannes (si une LED dans un groupe s'interrompt, tout le groupe s'éteint mais les autres groupes restent allumés). Dans la connexion en parallèle, chaque composant est connecté directement à la source d'alimentation avec sa propre paire de conducteurs. La tension est identique sur chaque composant (tous reçoivent la même tension de l'alimentation), tandis que le courant se divise entre les différentes branches (le courant total délivré par l'alimentation est la somme des courants absorbés par chaque composant). Pour les bandes LED à tension constante, la connexion en parallèle est la topologie standard et conseillée. Chaque section de bande est connectée directement aux bornes de sortie de l'alimentation (ou du contrôleur) avec sa propre paire de câbles +/−. De cette manière, chaque section reçoit l'entière tension nominale (24V) et fonctionne de manière indépendante des autres : si une section tombe en panne ou est déconnectée, les autres continuent à fonctionner normalement. Lorsqu'on connecte plusieurs sections de bandes LED en parallèle à la même alimentation ou contrôleur, il est fondamental de respecter certaines best practices qui doivent être documentées dans le schéma de câblage. En premier lieu, chaque section doit avoir sa propre paire de câbles dédiée depuis l'alimentation/contrôleur jusqu'au point d'alimentation de la bande (connexion en "étoile" ou "radiale"). Éviter la connexion "en chaîne" (daisy-chain) où le câble passe d'une bande à l'autre en série sur la connexion : cette topologie cause des chutes de tension croissantes sur les bandes les plus éloignées de l'alimentation. En second lieu, les sections des câbles doivent être dimensionnées pour le courant total de la branche : le câble de connexion entre l'alimentation et le premier point de distribution doit porter le courant total de toutes les bandes connectées, tandis que les câbles vers les bandes individuelles ne portent que le courant de la section respective. Le schéma doit indiquer clairement les sections de chaque segment de câble, qui pourront être différentes dans les différents points du circuit. La capacité de lire des schémas électriques avec compétence et sécurité est l'une des compétences les plus importantes pour tout professionnel du secteur électrotechnique, de l'électricien sur chantier au concepteur en bureau d'études, de l'étudiant en ingénierie au technicien de maintenance. Un schéma électrique bien dessiné contient toutes les informations nécessaires pour comprendre, réaliser et vérifier une installation, mais ces informations sont codifiées dans un langage technique qui requiert formation et pratique pour être maîtrisé. Dans cette section, nous fournirons un guide pas à pas pour la lecture et l'interprétation des schémas électriques spécifiquement orienté vers les installations LED professionnelles. Pour lire correctement un schéma électrique pour une installation LED, nous recommandons de suivre une procédure systématique en six étapes, qui permet d'extraire toutes les informations nécessaires sans omettre de détails critiques. La première étape est de déterminer quel type de schéma on examine : est-ce un schéma fonctionnel, de câblage, unifilaire, topographique, de puissance ou de commande ? Cette identification est fondamentale car elle définit les attentes sur quelles informations on trouvera dans le schéma et lesquelles seront absentes. Un schéma unifilaire, par exemple, ne montrera pas les bornes individuelles des composants (pour celles il faut le schéma de câblage) ; un schéma fonctionnel n'indiquera pas les sections des câbles (pour celles il faut le schéma unifilaire ou de câblage). Partir toujours du point d'origine de l'énergie : où commence le circuit ? Dans la plupart des schémas pour installations LED, le point de départ est le tableau électrique général ou un sous-tableau dédié à l'éclairage. Identifier l'interrupteur général, les protections magnétothermiques et différentielles, la tension d'alimentation (230V AC monophasé) et le courant nominal des protections. Vérifier que les protections sont adéquates aux charges en aval. Tracer le parcours de l'énergie depuis la source jusqu'à la charge lumineuse, en passant par tous les dispositifs intermédiaires : protections → alimentation (conversion AC/DC) → contrôleur/gradateur (régulation) → bande LED. Pour chaque tronçon, annoter la tension, le courant prévu et la section du câble. Vérifier que les polarités sont respectées dans tout le circuit DC (en aval de l'alimentation). Séparément du circuit de puissance, identifier tous les circuits de signal et commande : boutons Push-Dim, bus DALI, câbles 0-10V, entrées capteur PIR, connexions sans fil (indiquées par des symboles d'antenne). Vérifier que les circuits de signal sont physiquement séparés des circuits de puissance et qu'ils utilisent des câbles appropriés. Contrôler la cohérence dimensionnelle de l'installation : la puissance de l'alimentation est-elle suffisante pour la charge totale (avec la marge de 20-30%) ? Les sections des câbles sont-elles adéquates aux courants circulant et aux longueurs des tronçons ? Les protections sont-elles coordonnées avec les charges et les câbles ? Enfin, s'assurer que le schéma respecte les prescriptions normatives applicables : séparation entre circuit primaire (230V) et secondaire (24V), présence des protections obligatoires (magnétothermique + différentiel), continuité de la mise à terre, sections minimales des câbles selon la norme CEI 64-8. Même les professionnels expérimentés peuvent commettre des erreurs dans la lecture des schémas électriques, spécialement lorsqu'ils travaillent avec des composants ou configurations non familiers. Voici les erreurs les plus courantes à éviter. Confondre la polarité : dans les schémas pour installations LED, le circuit en aval de l'alimentation opère en courant continu où la polarité est critique. Ne jamais confondre le + avec le − et ne pas supposer que la position des bornes sur le symbole correspond à la position physique sur le dispositif réel : vérifier toujours sur la fiche technique du composant. Ignorer la chute de tension : un schéma qui rapporte des sections de câbles sous-dimensionnées pour les distances en jeu peut sembler correct mais produira une installation avec des problèmes de luminosité non uniforme. Vérifier toujours que les combinaisons section-longueur-courant rentrent dans les limites de la chute de tension acceptable (5%). Confondre puissance et courant : une alimentation de 200W à 24V délivre un courant maximal de 8,33A. Dans le schéma, la puissance est l'information la plus visible, mais pour le dimensionnement des câbles et des protections sert le courant. Ne pas oublier de calculer I = P/V pour chaque branche du circuit. Négliger la séparation des circuits : le circuit à 230V AC et le circuit à 24V DC doivent être clairement séparés dans le schéma et dans la réalité. Un schéma qui ne met pas en évidence cette séparation est potentiellement dangereux et non conforme. La conception, la réalisation et la vérification des schémas électriques pour installations LED sont régulées par un corpus normatif articulé que tout professionnel du secteur doit connaître et appliquer. Les normes ne sont pas de simples recommandations : en Italie, le respect des normes techniques CEI est l'exigence fondamentale pour considérer une installation électrique réalisée "selon les règles de l'art" selon la Loi 186/68 et le DM 37/2008. Une installation non conforme expose l'installateur, le concepteur et le client à des responsabilités civiles et pénales en cas d'accidents, en plus d'invalider les couvertures d'assurance et d'empêcher la délivrance de la Déclaration de Conformité. La norme CEI 64-8 est la principale référence normative italienne pour les installations électriques utilisatrices à basse tension (jusqu'à 1000V AC ou 1500V DC). Publiée pour la première fois en 1984 et mise à jour périodiquement, elle est parvenue à la neuvième édition entrée en vigueur le 1er novembre 2024. La norme couvre tous les aspects de la conception, installation et vérification des installations électriques dans le domaine résidentiel, commercial et industriel, et est donc le cadre de référence dans lequel s'insèrent également les schémas électriques pour installations LED. Certaines sections de la CEI 64-8 sont particulièrement pertinentes pour ceux qui conçoivent et installent des installations LED. La Section 559 traite spécifiquement des "appareils et installations d'éclairage", fournissant des prescriptions sur la protection, le dimensionnement et l'installation des corps lumineux. La Section 715 est dédiée aux "installations d'éclairage à très basse tension" (SELV et PELV), qui est la condition opérationnelle des bandes LED alimentées en 12V ou 24V DC via des alimentations avec isolation renforcée. La Section 714 couvre les "installations d'éclairage à l'extérieur" avec prescriptions spécifiques pour la protection IP, la mise à terre et l'isolation. Le Chapitre 37 définit les performances minimales des installations résidentielles sur trois niveaux, incluant des exigences pour les points lumineux et les systèmes de gestion de l'éclairage. La norme CEI 64-8 définit trois niveaux prestatiels pour les installations résidentielles, avec dotations minimales croissantes. Le Niveau 1 est le minimum obligatoire qui garantit sécurité et fonctionnalité de base. Le Niveau 2 ajoute des systèmes comme vidéosurveillance, antivol et gestion des charges. Le Niveau 3 requiert au moins 4 fonctions domotiques (éclairage, climatisation, contrôle charges, scénarios) et est le niveau le plus aligné avec les installations LED smart avec contrôleurs WiFi, capteurs et scénarios programmables. Outre la norme d'installation CEI 64-8, les composants individuels de l'installation LED doivent être conformes à des normes de produit spécifiques qui en garantissent la sécurité et les performances. Le Décret Ministériel 37/2008 (qui a remplacé la Loi 46/1990) régule les activités d'installation des installations à l'intérieur des bâtiments et impose que toute installation électrique soit accompagnée de la Déclaration de Conformité (Di.Co.), rédigée par l'installateur qualifié. La Di.Co. certifie que l'installation a été réalisée selon les règles de l'art et doit être accompagnée d'une série d'annexes obligatoires, parmi lesquelles le schéma de l'installation (typiquement le schéma unifilaire). Sans la Di.Co. et le schéma relatif, l'installation LED est formellement non conforme, avec toutes les implications légales et assurancielles qui en découlent. Les normes qui régulent spécifiquement la manière dont les schémas électriques doivent être dessinés et présentés incluent la CEI 61082 (CEI EN 61082), qui définit les règles pour la préparation des documents utilisés en électrotechnique, et la déjà citée CEI 60617 (CEI EN 60617) pour les symboles graphiques. Ces normes établissent les dimensions minimales des symboles, les règles pour la disposition des composants sur la feuille, les conventions pour la numérotation des bornes, les codes pour l'identification des composants et les exigences pour les cartouches (cadres informatifs) qui doivent accompagner chaque planche du schéma. La création de schémas électriques professionnels requiert des outils adéquats combinant précision technique, conformité normative et productivité. Le panorama des logiciels pour le dessin technique électrique est large et comprend des solutions pour chaque niveau de complexité et d'expérience, du logiciel CAO professionnel pour projets industriels à l'application en ligne gratuite pour le schéma rapide d'une petite installation résidentielle. Dans cette section, nous analyserons les outils les plus utilisés par les professionnels du secteur, en mettant en évidence pour chacun les points forts, les limites et l'adéquation pour la conception d'installations LED. AutoCAD Electrical d'Autodesk est le logiciel CAO le plus diffusé au monde pour la conception électrique professionnelle. Basé sur la plateforme AutoCAD avec fonctionnalités spécifiques pour le dessin électrique, il offre une bibliothèque complète de symboles électriques conformes aux standards CEI, ANSI et JIS, des outils pour la génération automatique de schémas unifilaires et de câblage, la numérotation automatique des câbles et des composants, et la production de nomenclatures et rapports. Pour la conception d'installations LED complexes — comme systèmes DALI multizones, éclairage de bâtiments commerciaux ou grandes installations résidentielles — AutoCAD Electrical est l'outil de référence. EPLAN Electric P8 est le logiciel de conception électrique le plus utilisé dans le secteur industriel et de l'automatisation. Sa puissance réside dans la gestion intégrée de schémas de puissance, schémas de commande, schémas hydrauliques et pneumatiques, layouts de tableau et documentation technique. Pour les installations LED industrielles et commerciales de grande dimension, EPLAN offre des fonctionnalités avancées comme la gestion des macros (schémas réutilisables), la vérification automatique de la cohérence entre schémas différents, et l'interface directe avec les configurateurs des principaux producteurs de composants électriques. DIALux evo est le logiciel de référence mondial pour la conception d'éclairage, développé et distribué gratuitement par l'institut allemand DIAL. Bien qu'il ne soit pas un logiciel pour le dessin de schémas électriques au sens strict, DIALux est complémentaire à la conception d'installation car il permet de simuler les niveaux d'éclairement, l'uniformité, l'efficacité énergétique et le confort visuel de l'installation LED avant la réalisation. Les résultats des simulations DIALux fournissent les données d'entrée pour le dimensionnement de l'installation électrique : puissance totale de la charge, nombre et distribution des points lumineux, zones de contrôle indépendantes. QElectroTech est un logiciel open source et gratuit pour la création de schémas électriques, disponible pour Windows, macOS et Linux. Il offre une bibliothèque de symboles électriques conformes au standard CEI, des outils de dessin intuitifs, et la possibilité de créer des symboles personnalisés. C'est une solution excellente pour électriciens et petits bureaux d'études qui nécessitent un outil professionnel sans les coûts des licences des logiciels CAO commerciaux. KiCad est une autre suite open source pour la conception électronique et électrique, particulièrement forte dans la conception de circuits imprimés (PCB) mais utilisable également pour des schémas électriques génériques. C'est la solution préférée des étudiants en ingénierie et des makers qui doivent créer des schémas électroniques pour circuits de contrôle LED personnalisés. Lucidchart et SmartDraw sont des applications web pour la création de diagrammes et schémas, y compris des schémas électriques de base. Elles offrent des bibliothèques de symboles électriques, interface drag-and-drop et partage en ligne. Elles sont adaptées pour des schémas fonctionnels, diagrammes de principe et présentations aux clients, mais n'ont pas les fonctionnalités spécifiques nécessaires pour la conception d'installation professionnelle. De nombreux producteurs de composants électriques offrent des configurateurs en ligne qui génèrent des schémas de câblage spécifiques pour leurs propres produits. Ces outils sont particulièrement utiles pour les installateurs qui travaillent avec des produits d'une marque spécifique : en insérant le modèle d'alimentation, contrôleur et bande LED, le configurateur génère le schéma de câblage complet avec tous les détails sur les bornes et les câbles. Skydance, par exemple, fournit des diagrammes de câblage détaillés pour chacun de ses contrôleurs, qui peuvent être utilisés directement comme référence pour le câblage sur chantier. L'expérience acquise dans le support technique à des centaines d'installateurs professionnels a permis d'identifier les best practices et les criticités les plus fréquentes dans la réalisation d'installations LED. Ces conseils techniques représentent le distillat d'années de pratique sur le terrain et sont pensés pour compléter les informations contenues dans les schémas électriques avec ce savoir-faire opérationnel que seule l'expérience directe peut fournir. Choisir une alimentation avec puissance de 20-30% supérieure à la charge des LED est une règle fondamentale pour garantir longévité et fiabilité. Une alimentation qui travaille constamment à 100% de sa puissance nominale subit un stress thermique accéléré qui en réduit drastiquement la durée de vie (de 50 000+ heures à moins de 20 000 heures). La marge de 20-30% maintient l'alimentation dans la zone de fonctionnement optimale, avec températures internes contenues et composants électroniques en conditions de faible stress. En termes pratiques, pour une charge LED de 100W, on doit choisir une alimentation d'au moins 125-130W nominaux. Utiliser des câbles de section adéquate est le deuxième pilier de l'installation professionnelle. La règle empirique est 1 mm² pour 10A en courant continu pour tronçons courts (jusqu'à 5 mètres). Pour des tronçons plus longs, la section doit être augmentée pour compenser la chute de tension (consulter le Tableau 6.2 de ce guide). Tout aussi important est de bien serrer les bornes : une connexion lâche augmente la résistance de contact, générant un échauffement localisé qui dans le meilleur des cas réduit les performances et dans le pire peut déclencher un incendie. Vérifier toujours la tenue des bornes après le premier cycle thermique de l'installation (allumage pendant 30 minutes, extinction, recontrôle). Pour les bandes LED haute puissance (supérieures à 10 W/m), l'utilisation de profils en aluminium pour la dissipation de la chaleur n'est pas un option mais une exigence technique fondamentale pour préserver la durée de vie des LED et maintenir les performances lumineuses dans le temps. Le profil en aluminium agit comme dissipateur passif, transférant la chaleur générée par les puces LED à l'air ambiant et empêchant que la température de jonction des LED dépasse les limites spécifiées par le producteur (typiquement 80-85°C). Sans profil, une bande LED de 14,4 W/m montée sur une surface non conductrice (bois, placo, plastique) atteint des températures dangereuses qui dégradent rapidement les phosphores, réduisent le flux lumineux et raccourcissent la durée de vie de 50 000 à moins de 10 000 heures. Dans le schéma topographique, la présence et la position des profils en aluminium devraient être indiquées pour chaque section de bande LED haute puissance, en spécifiant le modèle de profil et le type de couverture (transparente, opaline, satinée). Le schéma de câblage doit en outre indiquer la connexion du profil en aluminium à la mise à terre (PE) lorsque le profil est accessible et peut être touché par les personnes. Une des fonctionnalités les plus puissantes des contrôleurs Skydance est l'auto-transmission du signal RF. Chaque contrôleur de la série V qui reçoit une commande (de télécommande, bouton ou WiFi) la retransmet automatiquement par radiofréquence, et n'importe quel autre contrôleur Skydance dans le rayon de réception (environ 30 mètres en environnements intérieurs) peut recevoir et retransmettre à son tour la commande. Cela crée de fait un réseau mesh dans lequel chaque dispositif sert de répéteur, étendant la portée du signal virtuellement à l'infini à travers le bâtiment. Pour exploiter cette fonctionnalité, les contrôleurs doivent être appairés (paired) entre eux pendant la phase de configuration. Dans le schéma de l'installation, il est de bonne pratique d'indiquer les groupes de synchronisation RF par des lignes pointillées connectant les contrôleurs appartenant au même groupe, en spécifiant quel contrôleur est le "maître" (celui qui reçoit la commande originale) et quels sont les "suiveurs". Un aspect souvent négligé dans la pratique d'installation est la maintenance préventive des installations LED. Bien que les LED aient une durée de vie bien supérieure aux lampes traditionnelles, le système dans son ensemble (alimentations, contrôleurs, connexions, câbles) requiert des contrôles périodiques pour garantir des performances constantes dans le temps. On recommande un contrôle annuel incluant : vérification de la tenue des bornes et des connexions, nettoyage des profils en aluminium et des bandes LED de la poussière (qui réduit la capacité de dissipation thermique), test des fonctionnalités des contrôleurs et des capteurs, vérification de la tension en sortie des alimentations, et contrôle de l'état des câbles (flexibilité, absence de craquelures de l'isolation). L'analyse systématique des erreurs les plus fréquentes que l'on rencontre dans les schémas électriques pour installations LED et dans les installations qui en découlent est un outil formatif de grande valeur pour les professionnels du secteur. Connaître les erreurs typiques permet de les prévenir tant en phase de conception (lorsqu'on dessine le schéma) qu'en phase d'installation (lorsqu'on exécute le câblage en suivant le schéma). Dans cette section, nous analyserons les dix erreurs les plus courantes, en expliquant pour chacune les causes, les conséquences et les solutions correctes. L'inversion de polarité (connecter le + là où devrait aller le − et vice-versa) est l'erreur la plus fréquente et potentiellement la plus dommageable dans les installations LED. La cause est presque toujours une représentation peu claire de la polarité dans le schéma de câblage ou le non-respect du code couleur des câbles pendant l'installation. Les conséquences peuvent varier de la simple non-allumage de la bande LED (dans les cas chanceux où le contrôleur a une protection interne contre l'inversion) à l'endommagement irréversible de la bande, du contrôleur ou des deux. Prévention : indiquer toujours la polarité par des symboles +/− et codes couleur sur le schéma ; utiliser des câbles rouge/noir pour le circuit DC ; vérifier la polarité avec un multimètre avant de connecter les bandes LED. Choisir une alimentation avec puissance égale ou inférieure à la charge LED est une erreur qui ne cause pas de dommages immédiats mais compromet gravement la fiabilité à long terme. L'alimentation surchargée travaille constamment à sa capacité maximale, générant une chaleur excessive, accélérant le vieillissement des composants internes et allant vers une panne prématurée, typiquement après 6-18 mois au lieu des 5-10 ans attendus. Prévention : appliquer toujours la marge de 20-30% dans le dimensionnement et vérifier le calcul dans le schéma. Utiliser des câbles trop fins pour les tronçons à basse tension est une erreur insidieuse car les conséquences ne sont pas immédiatement catastrophiques mais se manifestent par une luminosité non uniforme (bande plus lumineuse près de l'alimentation et plus faible en fin de tronçon), échauffement des câbles et des bornes, et instabilité de la régulation du gradateur. Prévention : calculer toujours la chute de tension pour chaque tronçon et choisir la section de câble qui maintient la chute dans les 5%. Faire passer les câbles à 230V AC et les câbles à 24V DC dans le même tube ondulé ou la même gaine viole la norme CEI 64-8 et représente un risque pour la sécurité. En cas d'endommagement de l'isolation, la tension de réseau pourrait se transférer au circuit à basse tension, rendant dangereuses les bandes LED et les profils en aluminium. Prévention : indiquer dans le schéma topographique des parcours séparés pour les câbles AC et DC ; utiliser des gaines distinctes ou, en alternative, des câbles avec isolation adéquate à la tension majeure présente dans la gaine. Les profils en aluminium qui accueillent les bandes LED sont des parties conductrices accessibles qui, en cas de panne de l'isolation, pourraient se mettre sous tension. L'absence de connexion des profils au conducteur de protection (PE) expose les personnes au risque de contact indirect. Prévention : dans le schéma, indiquer toujours la connexion des profils à la mise à terre via conducteur jaune-vert de section adéquate. Le circuit Push-Dim des contrôleurs Skydance requiert un bouton NO (Normalement Ouvert avec retour au repos), pas un interrupteur (qui maintient la position). Connecter un interrupteur à l'entrée PUSH du contrôleur cause un dysfonctionnement : avec l'interrupteur en position ON, le contrôleur interprète une pression continue et la luminosité se règle sans cesse. Prévention : dans le schéma, utiliser le symbole correct du bouton NO (pas de l'inverseur ou de l'interrupteur) et indiquer explicitement "BOUTON NO" à côté du composant. Alimenter une bande LED longue de plus de 5 mètres depuis une seule extrémité cause une chute de tension progressive qui se traduit par une luminosité décroissante et non uniforme. Prévention : dans le schéma, indiquer la double alimentation pour tronçons supérieurs à 5 mètres et prévoir les câbles additionnels relatifs. Tous les drivers LED ne sont pas compatibles avec la gradation par découpage de phase (Triac). Connecter un gradateur Triac à un driver non compatible cause des scintillements (flickering), des bourdonnements audibles et dans certains cas le non-fonctionnement. Prévention : vérifier la compatibilité Triac du driver avant de l'insérer dans le schéma et indiquer explicitement "compatible Triac/IGBT" dans le cartouche du composant. Les contrôleurs Skydance avec antenne RF interne doivent être positionnés de manière que l'antenne ne soit pas blindée par des surfaces métalliques (boîtiers en métal, profils en aluminium, faux plafonds avec structure métallique). Prévention : dans le schéma topographique, indiquer la position du contrôleur et vérifier qu'il ne soit pas entouré de matériaux conducteurs. Une des erreurs les plus courantes et les plus sous-estimées est de ne pas mettre à jour le schéma électrique après avoir apporté des modifications à l'installation sur chantier. Un schéma qui ne correspond pas à la réalité de l'installation installée est pire que l'absence totale de schéma, car il égare le mainteneur en l'induisant à prendre des décisions basées sur des informations erronées. Prévention : toute modification apportée sur chantier par rapport au schéma original doit être documentée par un schéma "as-built" mis à jour qui reflète fidèlement la configuration réelle de l'installation. Cette section recueille les questions les plus fréquentes que électriciens, concepteurs, étudiants et techniciens de maintenance posent sur les schémas électriques pour installations LED, fournissant des réponses techniques synthétiques et directement applicables dans la pratique professionnelle. Les questions sont organisées par thème pour faciliter la consultation rapide. Un schéma électrique est une représentation graphique codifiée d'un circuit ou d'une installation électrique qui utilise des symboles normalisés (CEI 60617 / CEI EN 60617) pour indiquer composants, connexions, flux de courant et relations fonctionnelles. Pour les installations LED, le schéma documente le parcours de l'énergie depuis le réseau 230V à travers les protections, l'alimentation à tension constante, les contrôleurs et gradateurs jusqu'aux bandes LED. Les schémas électriques servent à concevoir l'installation, communiquer les spécifications entre concepteur et installateur, documenter la configuration pour la Déclaration de Conformité (DM 37/2008), faciliter le diagnostic des pannes et la maintenance, et permettre la réplication de l'installation dans des contextes analogues. Les schémas électriques sont rédigés par des concepteurs électriques habilités (ingénieurs, experts industriels), par des installateurs qualifiés avec les exigences du DM 37/2008, ou par l'équipe technique des producteurs de composants LED. Pour des installations avec puissance supérieure à 6 kW, le projet signé par un professionnel habilité est obligatoire. Le schéma fonctionnel (ou schéma de principe) représente le principe de fonctionnement du circuit en utilisant des blocs logiques connectés par des lignes de flux, sans détails sur le câblage physique. Pour les installations LED, il montre les blocs "Réseau→Protections→Alimentation→Contrôleur→Bande LED" avec les flux de signal relatifs. Le schéma unifilaire représente l'ensemble de l'installation avec une ligne unique pour chaque circuit (indépendamment du nombre de conducteurs), indiquant protections, sections câbles, longueurs des tronçons et puissance des charges. C'est l'annexe obligatoire de la Déclaration de Conformité. Le schéma topographique superpose l'installation électrique au plan du bâtiment, montrant la position physique des composants (bandes LED, alimentations, capteurs, boutons) et les parcours des câbles. Il est essentiel pour les installations LED où la position des bandes et des capteurs détermine la qualité de l'éclairage. Le schéma de montage montre l'aspect physique réel des composants et des connexions, facilitant l'assemblage pratique. Les fiches techniques des contrôleurs Skydance fournissent des schémas de montage (wiring diagram) qui indiquent la position exacte des bornes et les codes couleur des câbles. Le schéma de puissance représente exclusivement le circuit qui transporte l'énergie : depuis le réseau, à travers les protections et les alimentations, jusqu'aux bandes LED. Il n'inclut pas les circuits de signal (boutons, bus DALI, capteurs). Il est complémentaire au schéma de commande. Le schéma de commande représente les circuits de signal et contrôle : boutons Push-Dim, bus DALI, connexions 0-10V, entrées capteur, interfaces sans fil. Il montre comment les commandes atteignent chaque dispositif, séparément du parcours de l'énergie. Dans la connexion en série, le courant est égal sur chaque composant mais la tension se divise. Dans la connexion en parallèle, la tension est égale sur chaque composant mais le courant se somme. Pour les bandes LED à tension constante (12V/24V), la connexion en parallèle est le standard conseillé. Pour le circuit à 230V AC : câble avec isolation 450/750V, section selon la norme CEI 64-8 (typiquement 1,5 mm² pour circuits lumière). Pour le circuit à 24V DC : la section dépend du courant et de la longueur du tronçon. Règle de base : 0,75 mm² jusqu'à 5m pour charges jusqu'à 60W ; 1,0 mm² jusqu'à 10m ; 1,5 mm² pour charges élevées ou tronçons longs. Le conducteur de phase est identifié par la lettre L (Line). Couleur de l'isolation : marron (préférentiel), noir ou gris. Dans un système triphasé : L1, L2, L3. Ne pas confondre avec le neutre (N, couleur bleu) et la terre (PE, couleur jaune-vert). Le relais pas-à-pas (ou relais impulsif) est un dispositif électromécanique qui change d'état (ON/OFF) à chaque impulsion reçue d'un bouton. Dans les installations LED, il est utilisé pour commander l'allumage et l'extinction de l'alimentation depuis plusieurs points différents (comme un inverseur mais avec nombre illimité de points de commande). Cependant, pour les installations LED modernes, les contrôleurs Push-Dim (comme le Skydance V1-L) remplacent le relais pas-à-pas en ajoutant la fonctionnalité de gradation. Les logiciels les plus utilisés pour le dessin technique électrique d'installations LED sont : AutoCAD Electrical pour la conception professionnelle complète, EPLAN Electric P8 pour installations industrielles, QElectroTech (gratuit) pour installations résidentielles et petits commerciaux, KiCad (gratuit) pour schémas électroniques de circuits de contrôle LED, et DIALux evo (gratuit) pour la simulation d'éclairage qui fournit les données d'entrée pour le dimensionnement électrique. La vérification de conformité s'effectue en contrôlant : la correspondance des symboles au standard CEI 60617/CEI EN 60617, le respect des prescriptions CEI 64-8 pour protections, dimensionnement câbles et séparation circuits, la conformité des composants aux normes de produit (EN 62031 pour modules LED, EN 61347 pour alimentations), et l'exhaustivité de la documentation requise par le DM 37/2008 pour la Déclaration de Conformité. Dans une installation LED, on distingue trois types de circuits : le circuit primaire à 230V AC (depuis le réseau jusqu'à l'alimentation), le circuit secondaire à 12V/24V DC (depuis l'alimentation jusqu'aux bandes LED, à travers d'éventuels contrôleurs), et le circuit de signal (boutons Push-Dim, bus DALI, câbles 0-10V, entrées capteurs). Chaque circuit a ses propres exigences en termes de câbles, protections et installation. Formule : P_alimentation ≥ (W/m × longueur_m) × 1,25. Exemple : pour 10m de bande de 14,4 W/m → charge 144W → alimentation minimum 180W → choisir Mean Well HLG-185H-24A (187W). Arrondir toujours par excès au modèle commercial immédiatement supérieur. Les installations LED se classifient par complexité croissante en : installation monocolore avec allumage on/off, installation monocolore avec gradation (Push-Dim, 0-10V, Triac), installation CCT avec régulation de la température de couleur, installation RGB/RGBW avec contrôle chromatique, installation smart avec contrôle WiFi/Zigbee/Bluetooth, installation DALI pour building automation, et installation avec automatisation capteurs (PIR, micro-ondes, lumière ambiante). Émerge clairement le rôle des schémas électriques dans les installations LED professionnelles et l'importance que ces documents techniques occupent à chaque étape du cycle de vie d'une installation : depuis la conception initiale jusqu'à l'installation sur chantier, de la vérification de conformité à la maintenance dans le temps. Dans un marché de l'éclairage LED en constante évolution, avec le marché mondial estimé à 94,5 milliards de dollars en 2024 et une croissance prévue à deux chiffres dans la prochaine décennie, la maîtrise des schémas électriques est une compétence de plus en plus stratégique pour les professionnels du secteur. Qu'il s'agisse d'un schéma électrique simple pour l'éclairage d'un sous-meuble de cuisine avec capteur tactile, ou d'un complexe schéma d'installation électrique DALI multizone pour un hôtel de luxe, les principes fondamentaux restent les mêmes : clarté dans la représentation, correction dans le dimensionnement, respect des normes en vigueur et attention à la sécurité. Les cinq types de schémas analysés dans ce guide, fonctionnel, de câblage, unifilaire, topographique et de puissance/commande, sont des outils complémentaires qui, utilisés ensemble, fournissent une documentation technique complète et professionnelle. Le conseil que nous souhaitons adresser à tous les professionnels du secteur est d'investir du temps dans la qualité des schémas électriques. Un schéma bien dessiné, complet et mis à jour n'est pas un coût mais un investissement qui fera gagner du temps sur chantier, réduira les erreurs d'installation, simplifiera la maintenance future et renforcera la réputation professionnelle auprès des clients. Dans un secteur où la qualité de l'éclairage dépend autant de la qualité des composants que de la qualité de l'installation, le schéma électrique est le pont qui relie l'un à l'autre.
Que sont les schémas électriques ?
Définition d'un schéma électrique
À quoi servent les schémas électriques : les fonctions essentielles
Fonction de conception
Fonction de communication
Fonction documentaire et normative
Fonction diagnostique et de maintenance
Fonction de réplication
Pourquoi les schémas électriques sont fondamentaux pour les installations LED
Caractéristique Installation traditionnelle 230V Installation LED professionnelle Impact sur le schéma électrique Tension de fonctionnement 230V AC 12V ou 24V DC + 230V AC Nécessité de représenter deux niveaux de tension et le point de conversion Polarité Non critique pour la charge Critique : inversion = dommage Obligation d'indiquer + et − sur chaque connexion DC Circuits de signal Seulement interrupteurs on/off Push-dim, RF, WiFi, DALI, 0-10V, capteurs Le schéma doit distinguer puissance et signal avec des lignes différentes Dimensionnement de l'alimentation Protections standard du tableau Alimentation dédiée pour chaque zone/groupe LED Le schéma doit indiquer puissance charge et puissance alimentation pour chaque ligne Chute de tension Négligeable sur trajets normaux Critique : 1V sur 24V = 4% de perte Le schéma doit indiquer sections de câbles et longueurs maximales pour chaque tronçon Dissipation thermique Non gérée dans le schéma Profils aluminium obligatoires >10 W/m Le schéma peut inclure des indications sur la dissipation et les profils
Types de schémas électriques pour installations LED
Le schéma fonctionnel (ou schéma de principe)
Caractéristiques du schéma fonctionnel pour installations LED
Exemple pratique : schéma fonctionnel d'une installation LED avec gradateur Push-Dim
Le schéma de câblage (schéma de connexion)
À quoi sert le schéma de câblage dans les installations LED
Le schéma unifilaire
Qu'est-ce que le schéma unifilaire : structure et contenu informatif
Le schéma topographique (schéma planimétrique)
À quoi sert le schéma topographique pour installations LED
Le schéma de puissance et le schéma de commande
Avantages de la séparation puissance/commande
Le schéma de montage
Récapitulatif comparatif des types de schémas
Type de schéma Niveau de détail Objectif principal Destinataire principal Obligatoire par la loi Schéma fonctionnel Faible (blocs logiques) Définir le principe de fonctionnement Concepteur, client Non Schéma de câblage Très élevé (borne par borne) Guider le câblage sur chantier Installateur électricien Recommandé Schéma unifilaire Moyen (ligne unique, protections, sections câbles) Vision d'ensemble, documentation Di.Co. Concepteur, organisme de contrôle Oui (DM 37/2008) Schéma topographique Moyen-élevé (position physique sur plan) Définir où installer les composants Installateur, directeur de travaux Recommandé pour installations complexes Schéma de puissance Élevé (seulement circuit d'alimentation) Documenter le parcours de l'énergie Concepteur, mainteneur Requis pour installations >6 kW Schéma de commande Élevé (seulement circuit de signal) Documenter la logique de contrôle Programmeur, mainteneur Requis pour installations domotiques Schéma de montage Élevé (aspect physique des composants) Faciliter l'assemblage physique Installateur, personnel en formation Non
Symboles électriques et symbologie normalisée pour installations LED
Standards internationaux pour les symboles électriques
La norme CEI 60617
Les normes CEI pour la symbologie italienne
Le standard ANSI/IEEE
Symboles électriques fondamentaux pour installations LED
Symboles des conducteurs et des connexions
Symboles des sources d'alimentation
Le symbole de la LED et de la bande LED
Symboles des dispositifs de protection
Symboles des dispositifs de contrôle et d'automatisation
Tableau récapitulatif des symboles électriques pour installations LED
Composant Description du symbole Standard de référence Utilisation dans l'installation LED LED (diode lumineuse) Triangle avec barre + deux flèches en sortie CEI 60617-5 Représente chaque LED individuelle ou une bande LED Alimentation DC Rectangle avec indication AC→DC CEI 60617-6 Convertisseur de 230V AC à 12V/24V DC Interrupteur magnétothermique Contact + rectangle thermique + demi-cercle magnétique CEI 60617-7 Protection du circuit primaire 230V Interrupteur différentiel Contact + circuit de détection courant différentiel CEI 60617-7 Protection contre les contacts indirects Fusible Rectangle avec fil fin interne CEI 60617-7 Protection alimentation et circuits secondaires Bouton NO Contact avec retour au repos (pointillé) CEI 60617-7 Entrée Push-Dim pour contrôleur Skydance Inverseur Contact avec deux positions CEI 60617-7 Commande LED depuis deux points différents Relais Rectangle (bobine) + contacts associés CEI 60617-7 Relais pas-à-pas pour allumage LED Capteur PIR Demi-cercle avec rayons CEI 60617-12 Détection de présence pour automatisation LED Potentiomètre/Gradateur Résistance avec flèche de réglage CEI 60617-4 Régulation luminosité bande LED Borne/Terminal Cercle vide ou plein CEI 60617-11 Point de connexion sur alimentation, contrôleur, bande Conducteur de terre (PE) Ligne avec trois barres horizontales décroissantes CEI 60617-2 Mise à terre des masses métalliques (profils aluminium) Bus DALI Deux lignes parallèles avec sigle "DALI" CEI 62386 Connexion domotique pour éclairage professionnel
Quel symbole a la phase ? Identification des conducteurs actifs
Quelle différence y a-t-il entre électrique et électronique ? Impact sur la symbologie
Composants principaux du système LED dans le schéma électrique
Les bandes LED : la charge lumineuse
Bandes LED COB (Chip On Board)
Bandes LED série Performance
Bandes LED spéciales : CCT, Pixel/Control, RGB, RGBW
Type de bande LED N° conducteurs Canaux contrôleur Complexité schéma Application typique Monocolore (blanc unique) 2 (+V, −V) 1 canal Faible Éclairage général, sous-meubles, profils CCT (blanc dynamique) 3 (+V, WW, CW) 2 canaux Moyenne Bureaux, résidentiel, bien-être, Human Centric Lighting RGB 4 (+V, R, G, B) 3 canaux Moyenne-élevée Décoration, hôtellerie, retail, événements RGBW 5 (+V, R, G, B, W) 4 canaux Élevée Scénographies, éclairage d'accent + général combiné Pixel/Control (adressable) 3 (+V, GND, DATA) Numérique (IC spécifique) Très élevée Effets dynamiques, running, signalétique lumineuse COB monocolore 2 (+V, −V) 1 canal Faible Éclairage architectural, lumière à vue, design
Les bandes LED dans le dessin technique électrique : représentation et paramètres
Paramètres techniques de la bande LED à rapporter dans le schéma
Paramètre Unité de mesure Exemple : COB F52-300 Exemple : performance B52-40s-240D22 Notes pour le schéma Tension nominale V DC 24V 24V Indiquer toujours 12V ou 24V Puissance par mètre W/m 14,4 19,2 Base pour le dimensionnement alimentation Courant par mètre A/m 0,6 0,8 Base pour le dimensionnement câbles Longueur maximale alimentable m 5 5 Depuis un seul point d'injection ; au-delà, prévoir double alimentation Pas de coupe mm 50 41,6 La bande ne peut être coupée qu'en ces points Densité LED LED/m 480 (COB) 240 Influence l'homogénéité de la lumière Degré IP — IP20 IP20 IP20 intérieur, IP65/67/68 pour extérieur ou environnements humides
La chute de tension : le problème critique à documenter dans le schéma
Formule pour le calcul de la chute de tension dans les circuits LED
Section câble (mm²) Courant 1A — 5m Courant 1A — 10m Courant 2A — 5m Courant 2A — 10m Courant 4A — 5m Courant 4A — 10m 0,50 1,5% 3,0% 3,0% 5,9% 5,9% 11,9% 0,75 1,0% 2,0% 2,0% 4,0% 4,0% 7,9% 1,00 0,7% 1,5% 1,5% 3,0% 3,0% 5,9% 1,50 0,5% 1,0% 1,0% 2,0% 2,0% 4,0% 2,50 0,3% 0,6% 0,6% 1,2% 1,2% 2,4%
Alimentations pour bandes LED : schémas de câblage et dimensionnement
Types d'alimentations pour installations LED
Alimentations Mean Well séries HLG et ELG
Alimentations avec sortie PWM intégrée
Alimentations Skydance séries PHN et PS
Dimensionnement de l'alimentation : règles et calculs
Formule de dimensionnement
Bande LED (modèle) W/m Longueur (m) Puissance charge (W) Avec marge 25% (W) Alimentation conseillée Bande économique 60 LED/m 4,8 5 24 30 Mean Well LPV-35-24 (35W) Bande standard 120 LED/m 9,6 5 48 60 Mean Well HLG-60H-24A (60W) COB F52-300-480OR2-S1 14,4 5 72 90 Mean Well HLG-100H-24A (96W) Performance B52-40s-240D22 19,2 5 96 120 Mean Well HLG-120H-24A (120W) Bande haute puissance 30W/m 30 5 150 187,5 Mean Well HLG-200H-24A (192W) 2× Performance B52 en parallèle 19,2 10 192 240 Mean Well HLG-240H-24A (240W)
Schémas de câblage de l'alimentation
Connexion côté primaire (230V AC)
Connexion côté secondaire (24V DC)
Contrôleurs et gradateurs Skydance : schémas électriques et configurations
Contrôleurs Skydance série V
Contrôleur V1-L : schéma de câblage monocolore
Contrôleur V5-L : schéma pour bandes RGBW et multicanal
Contrôleurs Skydance série smart : WiFi, Zigbee, Bluetooth
Schéma de câblage V1-L(WT) : contrôle smart WiFi
Gradateurs AC Triac Skydance : intégration avec installations existantes
Schéma de câblage de la gradation par découpage de phase
Intégration DALI : schéma du bus domotique
Schéma du bus DALI pour installations LED
Capteurs pour automatisation LED
Capteurs PIR (ER-AV) : détection de mouvement
Capteurs Hand Sweep (EB) : tactile sans contact
Capteurs à micro-ondes (V3-PE) : détection à travers les matériaux
Exemples pratiques de schémas électriques pour installations LED
Situation A : gradation simple avec bouton Push-Dim
Composants nécessaires
Schéma de câblage détaillé
Situation B : contrôle smart multizone WiFi/Tuya
Composants et schéma de câblage
Situation C : éclairage d'escalier séquentiel avec capteurs
Composants du système escalier
Schéma de câblage de l'ES32
Situation D : intégration professionnelle DALI
Composants et schéma
Situation E : gradation par découpage de phase (Triac)
Schéma de câblage de la gradation Triac
Tableau récapitulatif des situations de câblage
Situation Domaine typique Contrôleur Protocole N° composants dans le schéma Complexité câblage A — Push-dim simple Résidentiel, bureau unique V1-L Bouton + RF optionnel 3-4 Faible B — Smart multizone Habitation moderne, B&B, restaurant V1-L(WT) WiFi/Tuya + relais RF 4-8 par zone Moyenne C — Escaliers séquentiels Résidentiel, hôtel, commercial ES32 Capteur PIR + séquentiel 5 + n marches Élevée D — DALI professionnel Commercial, hôtelier, tertiaire TD-W + DA4 Bus DALI (CEI 62386) 6+ par zone Très élevée E — Triac découpage de phase Rénovation, retrofit S1-B Triac 230V + bouton/RF 4-5 Moyenne
Connexion en série et en parallèle : schémas et différences fondamentales
Qu'est-ce que la connexion en série ?
Quelle différence y a-t-il entre connexion en série et connexion en parallèle ?
Caractéristique Connexion en série Connexion en parallèle Tension sur chaque bande Se divise (V_totale = V1 + V2 + ... + Vn) Égale pour toutes (V_bande = V_alimentation) Courant Égal dans tout le circuit Se somme (I_totale = I1 + I2 + ... + In) Panne d'une bande Tout le circuit s'éteint Seule la bande en panne s'éteint Uniformité lumineuse Identique sur toutes les bandes (même courant) Dépend de la chute de tension sur les câbles Tension alimentation Doit être somme des tensions Doit être égale à la tension nominale de la bande Utilisation avec bandes LED 24V Déconseillé / non standard Standard et conseillé
Best practices pour la connexion en parallèle de bandes LED
Comment lire et interpréter les schémas électriques pour installations LED
Procédure systématique de lecture
Étape 1 : identifier le type de schéma
Étape 2 : identifier la source d'alimentation et les protections
Étape 3 : suivre le circuit de puissance
Étape 4 : identifier les circuits de signal
Étape 5 : vérifier le dimensionnement
Étape 6 : vérifier la conformité normative
Erreurs courantes dans la lecture des schémas électriques LED
Normes et standards de référence : CEI 64-8, CEI, EN
La norme CEI 64-8 : la référence fondamentale
Sections de la CEI 64-8 pertinentes pour installations LED
Les trois niveaux prestatiels de la CEI 64-8
Normes de produit pour composants LED
Norme Composant Contenu principal EN 62031 (CEI EN 62031) Modules LED Exigences de sécurité pour modules LED d'éclairage général EN 61347 (CEI EN 61347) Alimentations/drivers LED Exigences de sécurité pour les alimentations (dispositifs d'alimentation pour lampes) EN 62384 (CEI EN 62384) Alimentations/drivers LED Exigences prestatielles pour les alimentations électroniques pour LED EN 60598-1 (CEI EN 60598-1) Appareils d'éclairage Exigences générales et essais pour appareils d'éclairage (y compris LED) EN 62722 (CEI EN 62722) Appareils LED Exigences prestatielles pour appareils d'éclairage à LED EN 62471 (CEI EN 62471) Sources LED Sécurité photobiologique (risque lumière bleue) EN 62504 Produits LED Terminologie et définitions pour produits LED CEI 62386 Système DALI Standard pour l'interface digitale de contrôle éclairage (DALI)
Le DM 37/2008 et la Déclaration de Conformité
Normes pour la représentation des schémas
Logiciels et outils pour dessiner des schémas électriques
Logiciels CAO professionnels
AutoCAD Electrical
EPLAN Electric P8
DIALux et DIALux evo
Logiciels accessibles et gratuits
QElectroTech
KiCad
Lucidchart et SmartDraw
Configurateurs des producteurs
Logiciel Type Coût indicatif Courbe d'apprentissage Adéquation pour installations LED AutoCAD Electrical CAO professionnel Abonnement annuel Élevée Excellente pour projets complexes EPLAN Electric P8 CAO industriel Licence professionnelle Très élevée Excellente pour installations industrielles DIALux evo Simulation d'éclairage Gratuit Moyenne Complémentaire (dimensionnement d'éclairage) QElectroTech Schémas électriques open source Gratuit Faible-moyenne Bonne pour installations résidentielles et petits commerciaux KiCad EDA open source Gratuit Moyenne Bonne pour schémas électroniques de contrôle LED Lucidchart / SmartDraw Diagrammes en ligne Freemium / Abonnement Faible Adéquate pour schémas fonctionnels et présentations
Conseils techniques pour l'installateur professionnel
Dimensionnement de l'alimentation : la marge de sécurité
Câblage : sections et connexions
Dissipation thermique : profils en aluminium obligatoires
Synchronisation RF : le pouvoir du réseau mesh
Conseils pour la maintenance préventive
Erreurs courantes dans les schémas électriques LED et comment les éviter
Erreur 1 : inversion de polarité dans le circuit DC
Erreur 2 : alimentation sous-dimensionnée
Erreur 3 : câbles sous-dimensionnés pour le circuit DC
Erreur 4 : séparation manquante entre circuit primaire et secondaire
Erreur 5 : mise à terre manquante des profils en aluminium
Erreur 6 : confondre bouton et interrupteur pour le Push-Dim
Erreur 7 : longueur excessive des bandes sans double alimentation
Erreur 8 : incompatibilité entre gradateur Triac et driver LED
Erreur 9 : antenne RF couverte par du métal
Erreur 10 : schéma non mis à jour après modifications
Questions fréquentes sur les schémas électriques pour installations LED
Questions générales sur les schémas électriques
Qu'est-ce qu'un schéma électrique ?
À quoi servent les schémas électriques ?
Qui fait les schémas électriques ?
Questions sur les types de schémas
Qu'est-ce qu'un schéma fonctionnel ?
Qu'est-ce qu'un schéma unifilaire ?
Qu'est-ce qu'un schéma topographique ?
À quoi sert le schéma de montage ?
Qu'est-ce que le schéma de puissance ?
Qu'est-ce que le schéma de commande ?
Questions techniques sur composants et connexion
Quelle différence y a-t-il entre connexion en série et connexion en parallèle ?
Quel câble utiliser pour une installation LED ?
Quel symbole a la phase ?
À quoi sert le relais pas-à-pas dans les installations LED ?
Questions sur logiciels et outils
Quel programme utiliser pour le dessin technique électrique ?
Comment vérifier la conformité des schémas électriques aux normes ?
Questions sur les schémas spécifiques pour installations LED
Quels types de circuits y a-t-il dans les installations LED ?
Comment dimensionner l'alimentation pour les bandes LED ?
Quels types d'installations électriques LED existe-t-il ?
Les schémas électriques comme garantie de qualité professionnelle
