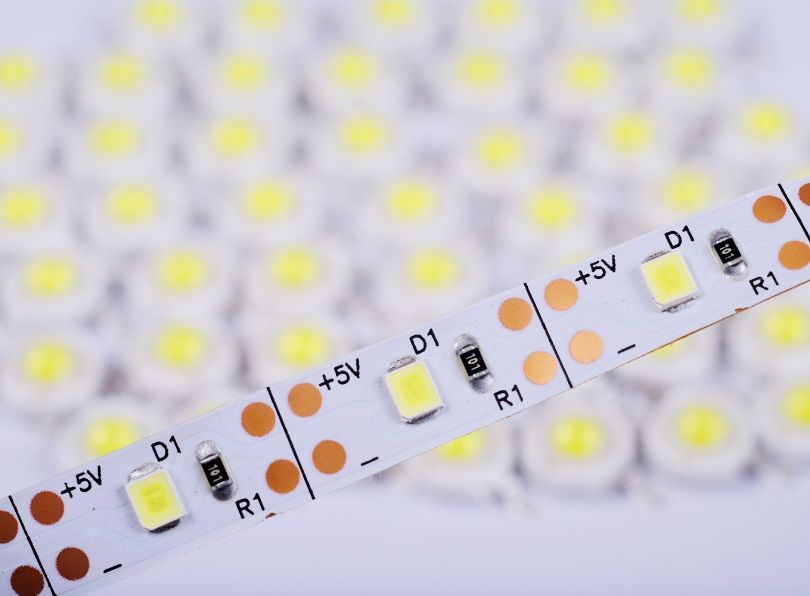

Qualité des LED : Comment tester les modules ou les bandes LED avant l’installation

Notre approche sera à la fois théorique et pratique : nous commencerons par comprendre les caractéristiques physiques et électriques des LED, puis passerons aux méthodologies de vérification concrètes. Selon des études récentes du secteur, plus de 35% des produits LED sur le marché ne respectent pas entièrement les spécifications du fabricant, avec des écarts pouvant atteindre -40% du flux lumineux promis ou +30% de la consommation énergétique. Ces écarts ne sont pas seulement des problèmes économiques – ils peuvent compromettre le résultat final de l'éclairage, particulièrement dans les applications professionnelles où l'uniformité de la lumière et le rendu des couleurs sont des paramètres critiques.

Nous aborderons en profondeur les questions les plus fréquentes que les utilisateurs nous posent lorsqu'ils doivent évaluer la qualité d'un produit LED : comment reconnaître la qualité des LED ?, comment savoir si les LED sont bonnes ?, quelles sont les LED les plus lumineuses ?, est-ce que LED est mieux que QLED ? (avec la précision nécessaire que cette comparaison est inappropriée, car ce sont des technologies différentes). Nous n'en resterons pas à des réponses superficielles, mais entrerons dans le détail technique de chaque aspect, en fournissant des tableaux comparatifs, des données statistiques actualisées et des procédures étape par étape reproductibles par quiconque dispose de la bonne instrumentation et d'une bonne dose de patience.

Qu'est-ce qui définit la qualité LED ?

Avant d'aborder les procédures de test pour la qualité LED, il est indispensable de construire une base théorique solide en comprenant quels sont les paramètres objectifs qui déterminent la qualité d'une diode électroluminescente (LED). Ces paramètres ne sont pas négligeables : ce sont des grandeurs physiques mesurables avec précision, régies par des normes internationales (comme celles définies par la Commission Internationale de l'Éclairage – CIE ou Underwriters Laboratories – UL) et représentent la véritable « carte d'identité » technique de tout produit à LED. La confusion sur le marché naît souvent du manque de transparence dans la communication de ces données par certains fabricants, ou de leur interprétation erronée par les consommateurs.

Flux lumineux (lumens) et efficacité lumineuse (lumens/watt)

Le flux lumineux, mesuré en lumens (lm), représente la quantité totale de lumière émise par une source dans toutes les directions. C'est le paramètre qui répond le plus directement à la question : « à quel point cette LED est-elle lumineuse ? ». Cependant, considérer uniquement les lumens est trompeur. La véritable mesure de l'efficacité d'une LED est l'efficacité lumineuse, exprimée en lumens par watt (lm/W), qui indique quelle quantité de lumière est obtenue pour chaque unité d'énergie électrique consommée. Une qualité LED élevée déterminera une efficacité élevée, typiquement supérieure à 120 lm/W pour les produits de gamme grand public et dépassant 180 lm/W pour les puces de dernière génération utilisées dans les applications professionnelles. Lors des tests, il est fondamental de vérifier que le rapport lumens/watt déclaré est respecté dans la réalité opérationnelle, en considérant que l'efficacité diminue à mesure que la température de jonction augmente.

Température de couleur (CCT) et Indice de Rendu des Couleurs (IRC/Ra)

La température de couleur corrélée (CCT), mesurée en Kelvin (K), définit la teinte de la lumière émise, du chaud (2700K-3000K) au froid (5000K-6500K). Une LED de qualité maintiendra la CCT déclarée de manière stable tout au long de son cycle de vie et ne montrera pas de variations significatives entre un échantillon et l'autre du même lot de production (uniformité de binning). L'Indice de Rendu des Couleurs (IRC ou Ra) est un nombre compris entre 0 et 100 qui indique à quel point les couleurs des objets éclairés sont reproduites naturellement et fidèlement par rapport à une source de référence idéale. Pour les applications résidentielles et commerciales, un IRC ≥ 80 est considéré comme acceptable, tandis que pour les magasins de vêtements, les musées ou les studios photographiques, un IRC ≥ 90 est requis (souvent indiqué comme « IRC90+ » ou « High CRI »). Une qualité LED basse sacrifie souvent l'IRC pour augmenter l'efficacité lumineuse, produisant une lumière « plate » et peu naturelle.

Tension de fonctionnement, courant et facteur de puissance

Les LED sont des dispositifs à courant constant. Leur courant nominal de fonctionnement (typiquement 350mA, 700mA ou 1050mA pour les LED de puissance) est un paramètre critique : le dépasser, même légèrement, accélère le dégradation de la puce de manière exponentielle (phénomène de l'overdrive). Un driver avec une bonne qualité LED régulera avec précision ce courant. La tension de jonction (Vf) varie en fonction de la température et entre une puce et l'autre. Le facteur de puissance (PF) mesure à quel point la puissance est prélevée efficacement du réseau. Un PF bas (ex. 0,5) indique que pour fournir une certaine puissance active à la LED, le courant absorbé du réseau est plus élevé que nécessaire, causant des pertes sur les lignes de distribution. Pour les installations d'une certaine importance, des normes comme la CEI EN 61000-3-2 imposent un PF > 0,9.

Le tableau ci-dessus fournit une première vue comparative immédiate. Dans les prochains chapitres, nous analyserons en détail comment mesurer chacun de ces paramètres de manière pratique.

Outils nécessaires pour le test de qualité LED

Pour évaluer la qualité LED une fois connus les paramètres fondamentaux qui la caractérisent, il est nécessaire de disposer d'une série d'outils de mesure. La bonne nouvelle est qu'il ne faut pas un laboratoire à des milliers d'euros : avec un investissement contenu et en sachant quoi regarder, il est possible d'effectuer des tests très significatifs. Nous décrivons ici les outils essentiels, divisés par niveau d'approfondissement et budget.

Outils de base (niveau entrée)

Pour une première vérification d'intégrité et de fonctionnement, ces outils sont suffisants :

• Multimètre numérique (avec fonctions voltmètre, ampèremètre, ohmmètre) : fondamental pour mesurer les tensions, les courants et les résistances. Pour mesurer le courant absorbé par une bande LED, il doit être connecté en série. Pour mesurer la tension, en parallèle. Vérifier que les lectures sont stables et correspondent aux valeurs nominales ;
• Luxmètre : mesure l'éclairement (lux) sur une surface. Il ne mesure pas le flux total (lumens), mais est très utile pour des comparaisons relatives (ex. : même distance, même alimentation, quelle bande produit plus de lux ?) et pour vérifier l'uniformité le long d'une bande ;
• Alimentation DC variable et stabilisée : permet d'alimenter la LED à des tensions et des courants précis, simulant différentes conditions de fonctionnement et testant la stabilité ;
• Thermomètre infrarouge (pyromètre) : pour mesurer la température de surface des composants (PCB, puces LED, driver) pendant le fonctionnement. La surchauffe est le principal ennemi de la durée de vie de la LED.

Outils professionnels (niveau avancé)

Pour des analyses approfondies et des données certifiables :

• Sphère intégratrice (Ulbricht Sphere) + spectroradiomètre : c'est la norme industrielle pour mesurer avec précision le flux lumineux total (lumens), l'IRC, la CCT et la distribution spectrale. L'objet à tester est placé au centre de la sphère, qui intègre la lumière émise dans toutes les directions. Le spectroradiomètre analyse la lumière échantillonnée ;
• Analyseur de puissance (power analyzer) : mesure avec précision la puissance active (W), apparente (VA), réactive (VAR), le facteur de puissance (PF) et la distorsion harmonique totale (THD) absorbés par l'ensemble LED+driver. Outil indispensable pour évaluer l'efficacité réelle et la compatibilité électromagnétique et la qualité LED ;
• Oscilloscope numérique : visualise la forme d'onde de la tension et du courant. Permet d'identifier des problèmes comme un ripple excessif sur la sortie DC du driver, ou des formes d'onde déformées en entrée. Utile aussi pour mesurer la fréquence de commutation des PWM dimmables ;
• Caméra thermique : fournit une carte thermographique détaillée, mettant en évidence les points critiques de surchauffe (hot-spot) qu'un thermomètre IR ponctuel pourrait ne pas détecter.

Le choix des outils dépend des objectifs. Pour un hobbyiste qui achète des bandes LED pour la maison, un multimètre et un luxmètre peuvent suffire. Pour un installateur professionnel ou un acheteur d'entreprise, l'investissement dans une instrumentation plus avancée se rentabilise rapidement en évitant les produits de mauvaise qualité.

Procédure de test étape par étape pour la qualité LED des modules et bandes

Nous décrivons maintenant une procédure systématique applicable à la fois à un module LED (comme un panneau ou un downlight) et à une bande LED. La procédure est modulaire : vous pouvez effectuer tous les tests pour la qualité LED ou seulement ceux jugés les plus critiques pour votre application. L'environnement idéal est une pièce sombre ou semi-sombre, à température contrôlée (environ 25°C), pour éviter les influences de la lumière ambiante.

Phase 1 : inspection visuelle et constructive

Avant même de l'allumer, un produit LED révèle de nombreux indices sur sa qualité.

• PCB (Printed Circuit Board) : pour les bandes, le PCB doit être épais d'au moins 2 oz (70μm) de cuivre pour une bonne dissipation. Les PCB fins (1 oz ou 35μm) surchauffent rapidement. La couleur est indicative : le cuivre épais a une couleur rougeâtre intense. Vérifier la largeur des pistes qui transportent le courant.
• Composants SMD (LED et résistances) : les puces LED doivent être soudées de manière uniforme, alignées, sans ponts d'étain. Les puces elles-mêmes, observées avec une loupe, ne doivent pas présenter d'inclusions ou de défauts dans l'enveloppe de phosphore. Les résistances de limitation (pour les bandes à 12/24V) doivent être présentes et suffisamment grandes (1206 ou 0805) pour dissiper la chaleur.
• Driver/alimentation (si inclus) : ouvrir le compartiment (si possible et en sécurité). Le transformateur ou l'inductance doivent être de dimensions généreuses, pas minuscules, avec la présence d'un fusible de protection.
• Dissipation : les modules doivent avoir un dissipateur en aluminium de masse adéquate. Les bandes à haute puissance (ex. : >14W/m) doivent être montées sur un profilé en aluminium, qui fait aussi office de dissipateur.

Phase 2 : tests électriques à froid et à l'allumage

Connecter la LED à son alimentation nominale via le multimètre réglé en ampèremètre en série afin d'obtenir d'autres paramètres importants pour la détermination de la qualité LED.

• Courant d'appel (inrush current) : certains drivers économiques ont une limitation insuffisante du courant d'allumage, qui stresse les puces LED. Un oscilloscope avec capteur de courant est idéal pour le voir.
• Courant de fonctionnement : mesurer le courant absorbé après quelques minutes de stabilisation. Le comparer avec la donnée déclarée. Un courant plus élevé que prévu peut indiquer une efficacité inférieure ou un driver mal conçu.
• Tension de travail : mesurer la tension aux bornes du module/bande. Pour les bandes à 12V, si vous mesurez beaucoup moins (ex. : 10,5V) à l'extrémité opposée à l'alimentation, cela indique une chute de tension excessive due à des pistes trop fines.
• Puissance absorbée : utiliser un wattmètre (ou un multimètre pour V et A, puis calculer P=V×I pour DC). Un produit de qualité aura une puissance absorbée très proche de celle déclarée (±5%).

Phase 3 : tests photométriques et thermiques

Allumer la LED et la laisser fonctionner pendant au moins 30-60 minutes pour atteindre l'équilibre thermique (« steady state »). Les mesures faites à froid pour connaître la qualité LED ne sont pas significatives.

• Mesure de l'éclairement (lux) : positionner le luxmètre à une distance fixe et reproductible (ex. : 1 mètre) perpendiculairement à la source. Enregistrer la valeur. Répéter la mesure toutes les 10 minutes pour voir si elle diminue à cause de la surchauffe (dimming thermique).
• Mesure de la température : avec le thermomètre IR, mesurer la température au point le plus chaud du PCB (au dos, près des puces) et à la surface des puces elles-mêmes (si accessibles). La température de jonction (Tj) n'est pas mesurable directement, mais peut être estimée. Une Tj qui dépasse 105°C réduit drastiquement la durée de vie utile. Pour une bande de qualité, la température du PCB après une heure ne devrait pas dépasser 45-50°C au-dessus de l'ambiance, si elle est correctement montée.
• Test d'uniformité (pour bandes) : déplacer le luxmètre le long de l'axe de la bande allumée. Dans une bande de qualité, la valeur de lux mesurée à distance constante devrait être uniforme (variation < ±10%). Des chutes soudaines indiquent de mauvaises soudures, des résistances défectueuses ou des pistes endommagées.
• Tests chromatiques (si vous avez un spectromètre) : mesurer la CCT et l'IRC une fois à l'équilibre thermique. Vérifier que la CCT est celle attendue et que l'IRC est au moins de 80+.

Phase 4 : test de durée de vie accéléré (burn-in test)

Le test le plus révélateur pour la qualité LED est celui de la stabilité dans le temps. Laisser la LED allumée en continu pendant 24-72 heures dans un environnement avec une bonne ventilation mais sans courants forcés anormaux.

Surveillance

Enregistrer la puissance absorbée et la valeur de lux au début, après 1 heure, 6 heures, 24 heures, etc.

Que observer

• Une baisse progressive et modérée du flux lumineux (ex. : -5% après 24h) est normale (stabilisation initiale).
• Une baisse drastique (>15%) ou une panne complète indique des composants de mauvaise qualité, surtout des condensateurs dans le driver qui se dégradent avec la chaleur.
• Des variations significatives de la CCT (déplacement vers le bleu ou le jaune) indiquent une dégradation précoce du phosphore ou un stress thermique excessif sur la puce.

Un produit qui réussit brillamment un test de burn-in de 72 heures a d'excellentes chances de respecter la durée de vie déclarée (ex. : L70 > 50 000 heures) et d'accéder aux produits qui présentent une réelle qualité LED en termes de ROI.

Analyse des données pour définir la qualité LED

Une fois les données collectées, savoir les interpréter pour déterminer la réelle qualité LED est crucial. Tous les écarts ne sont pas critiques. Nous fournissons un guide d'interprétation.

Tolérances acceptables vs. signaux d'alarme

Selon les normes du secteur (ex. : ANSI C78.377, IEC/PAS 62717), certaines tolérances sont physiologiques :

• - Flux lumineux : ±10% par rapport à la valeur déclarée est généralement acceptable pour les produits commerciaux. Au-delà de -15%, c'est un motif de réclamation.
• - CCT : la norme ANSI définit des « bins » (plages) de CCT. Un produit doit rentrer dans le bin déclaré. Une variation de ±200K est souvent tolérée, au-delà devient perceptible.
• - IRC : la valeur déclarée est un minimum. Mesurer 1-2 points de moins peut être acceptable, mais plus non.
• - Consommation : une puissance absorbée supérieure de 10% à celle déclarée indique une efficacité moindre et génère des coûts énergétiques plus élevés.

Corrélation entre paramètres : l'équilibre de la qualité

La vraie qualité LED est un équilibre. Un produit qui déclare une efficacité lumineuse stratosphérique (ex. : 200 lm/W) mais a un IRC de 70 sacrifie le rendu des couleurs pour les lumens. Un driver avec PF 0,95 et THD < 10% coûte plus cher, mais est plus efficace et « plus propre » pour le réseau. Le prix n'est pas toujours indicatif, mais un produit extrêmement économique a difficilement la possibilité d'offrir des composants de première qualité, un bon binning des puces LED et des circuits de protection complets. Vos tests devraient confirmer que le produit offre le meilleur compromis pour votre application spécifique.

Qualité LED : investir un peu de temps pour installer le bon produit.

Tester la qualité LED avant l'installation est un investissement en termes de temps et (modeste) instrumentation qui se rémunère amplement en fiabilité, économie d'énergie, qualité de la lumière et, en dernière analyse, satisfaction finale. Les questions initiales trouvent ici leur réponse pratique...

• Comment reconnaître la qualité des LED ? En mesurant ses paramètres fondamentaux.
• Quelles sont les LED les plus lumineuses ? Celles avec l'efficacité lumineuse la plus élevée (lm/W) à IRC élevé égal.
• Comment savoir si les LED sont bonnes ? En les soumettant à un test de burn-in et en surveillant la stabilité du flux et de la couleur.

La recommandation finale de Ledpoint est de ne pas s'arrêter aux spécifications du catalogue. Vous trouverez en effet toujours les fiches techniques détaillées (datasheet) des LED accompagnant la fiche produit. Seulement de cette manière vous pourrez être certain d'investir dans un éclairage LED qui non seulement brille à l'allumage, mais continuera à le faire de manière efficace et agréable pendant des milliers d'heures.

Pour des approfondissements sur des types spécifiques de produits (bande LED haute qualité, modules LED de qualité, qualité LED COB), bien sûr, tout le personnel technique et commercial reste à votre entière disposition, et il est toujours possible de nous contacter.
