PR-CC01-06-G3: installation et montage

Dans l'article qui suit il est possible de voir le montage du profilé PR-CC01-06-G3 (extrudé en PVC dans le but d'éviter la corrosion de l'aluminium par le béton).

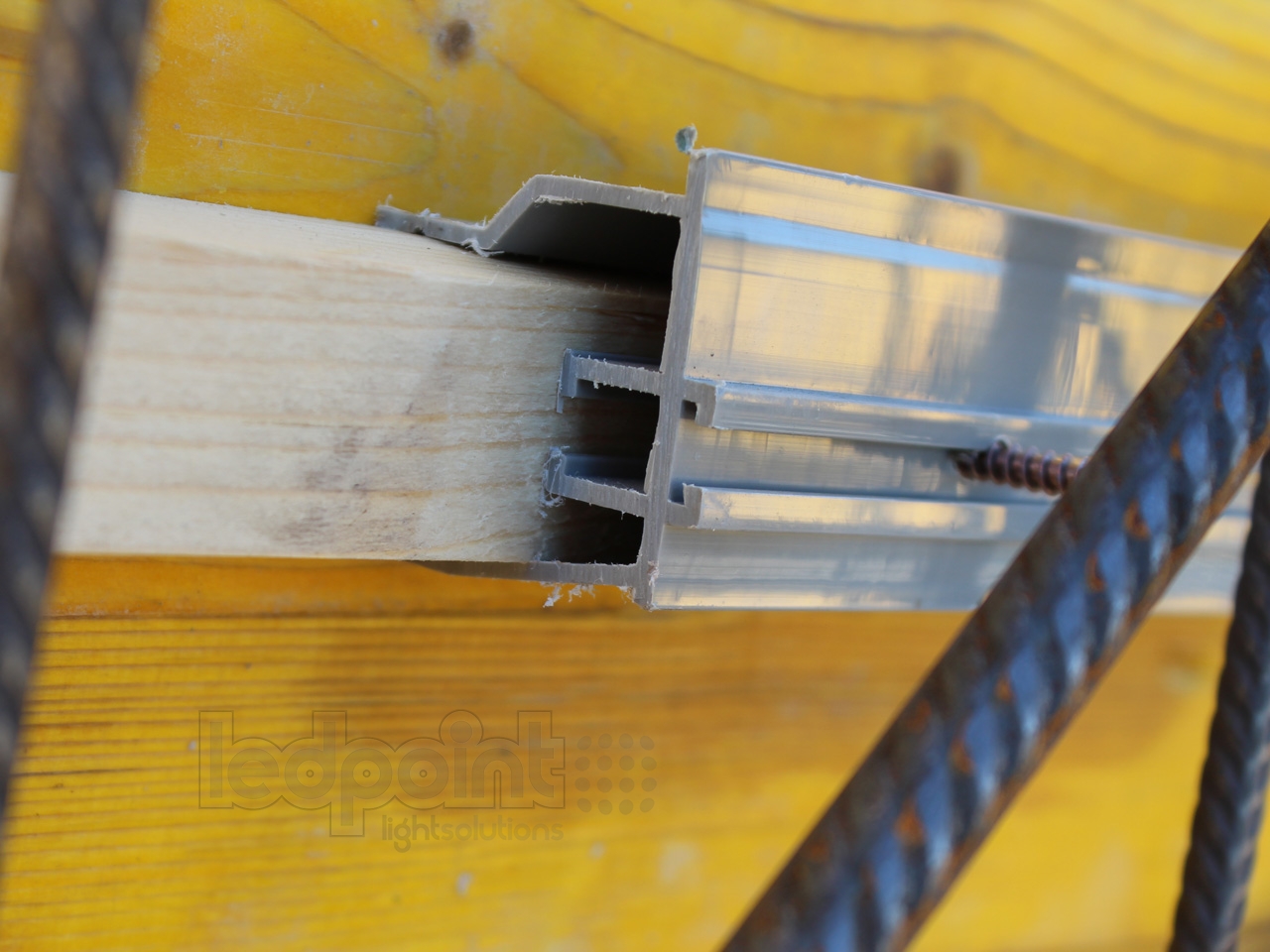

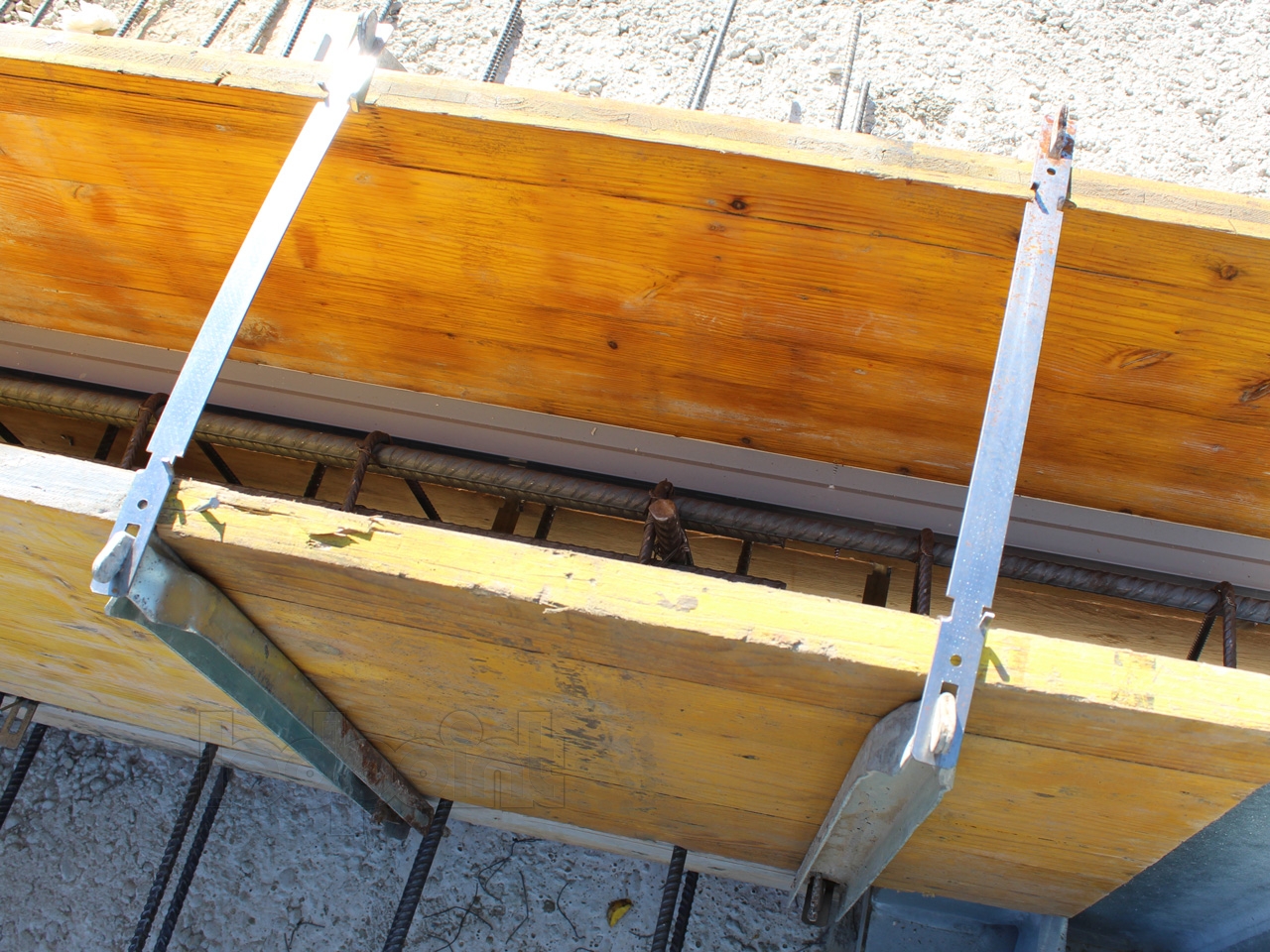

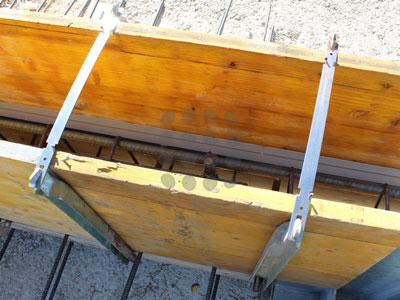

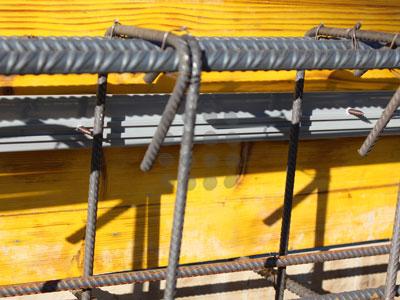

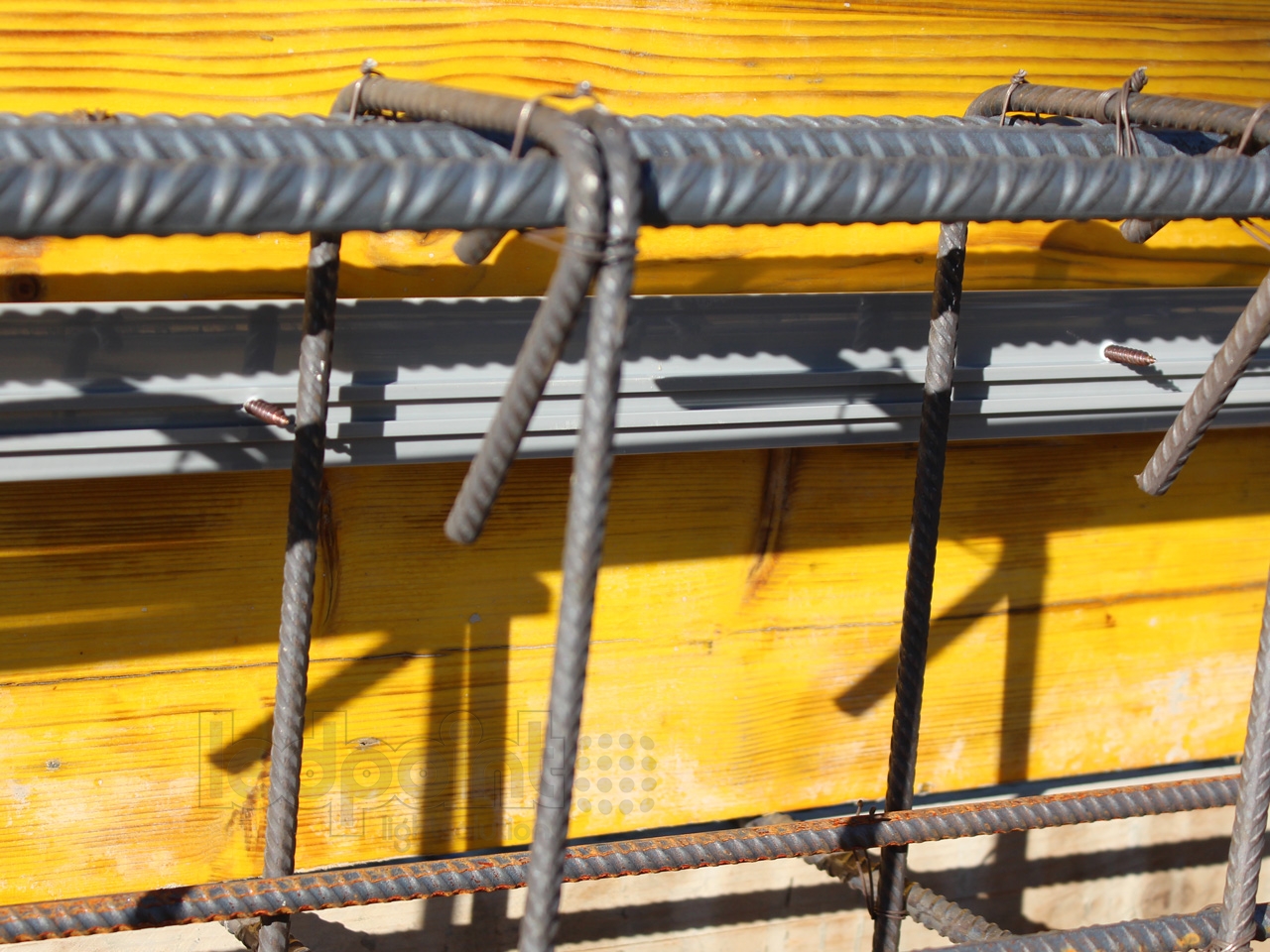

On commence avec le montage du profilé à l'intérieur d'un coffrage en bois (fig. 1) et la fixation du profilé à une barre en bois durant le coulage du béton (fig. 2) à travers une longue vis (fig. 3).

Fig. 1	Fig. 2	Fig. 3

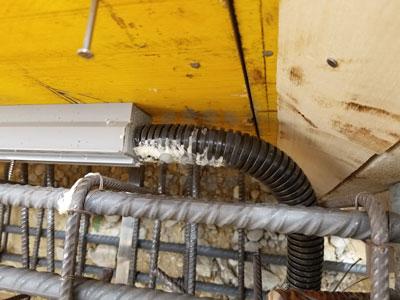

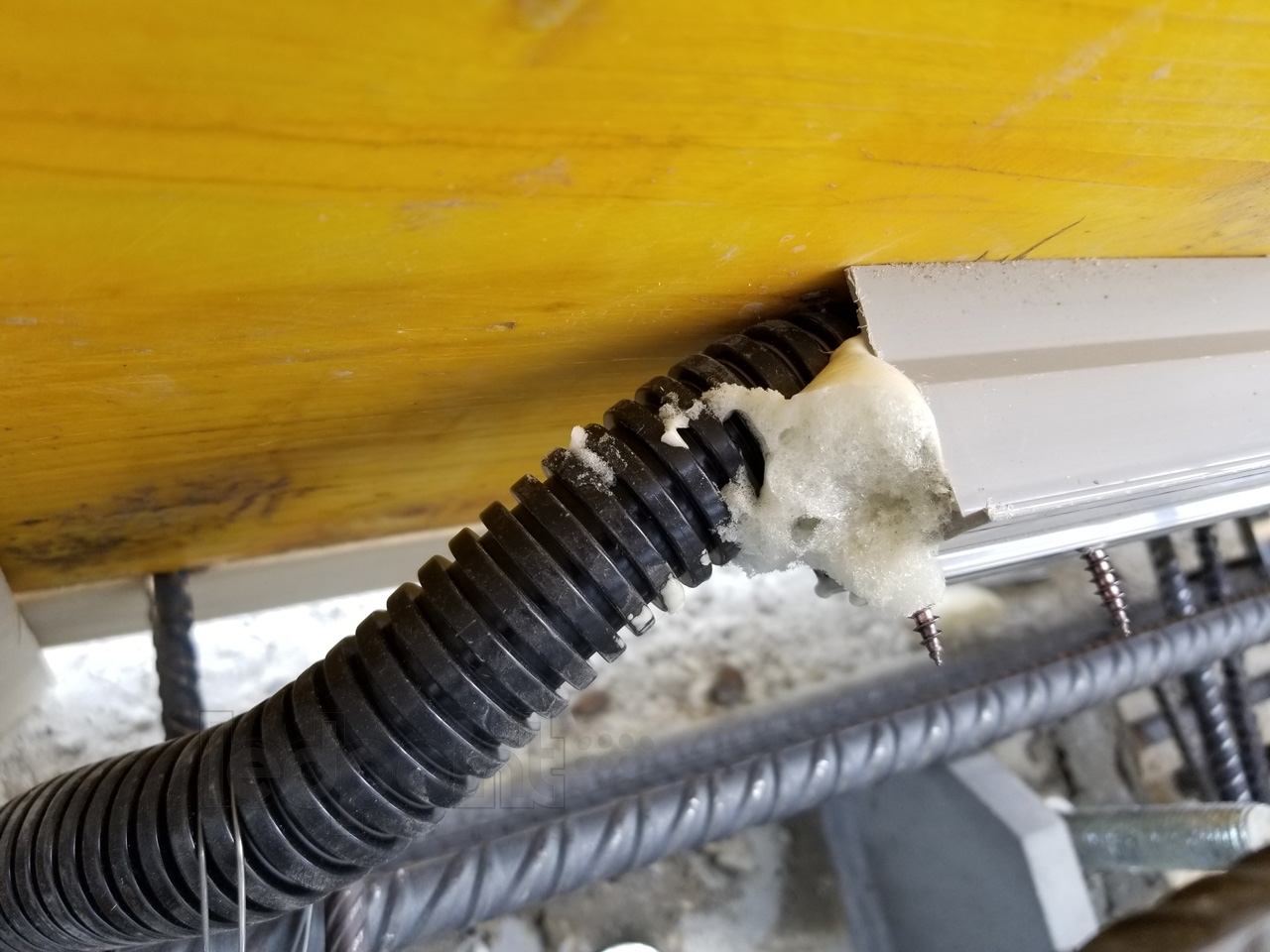

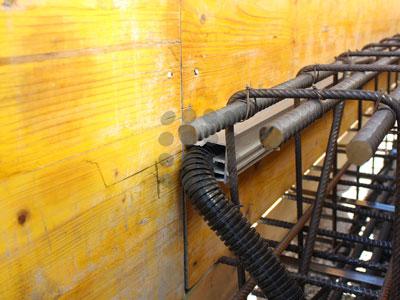

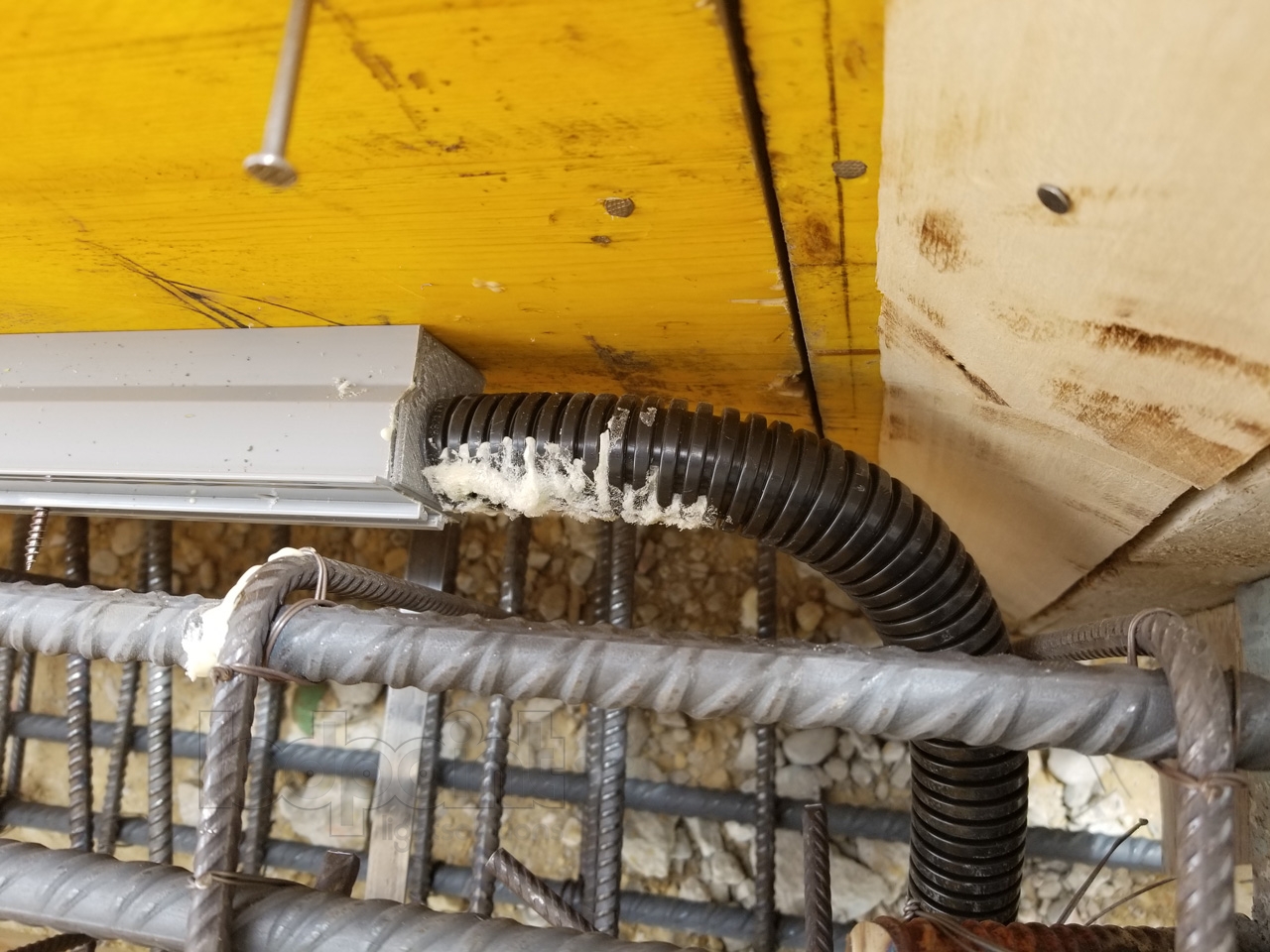

L'entrée des câbles d'alimentation du ruban led se fait à travers un tuyau ondulé positionné au début du profilé (fig. 4). N.B. Il est possible de remarquer deux applications distinctes sur le tuyau: dans la fig. 5a il n'y a pas d'embout, contrairement à la fig. 5b. Il est conseillé d'utiliser l'embout car l'épaisseur du béton du mur fini (fig. 5) est très mince et fragile. Dans l'installation avec l'embout, l'épaisseur du ciment face au tuyau ondulé sera plus importante et ainsi plus résistante.

Fig. 4	Fig. 5a	Fig. 5b

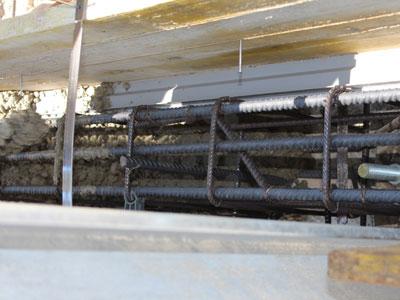

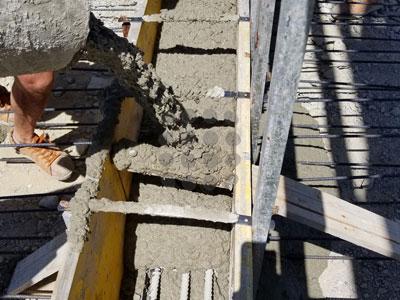

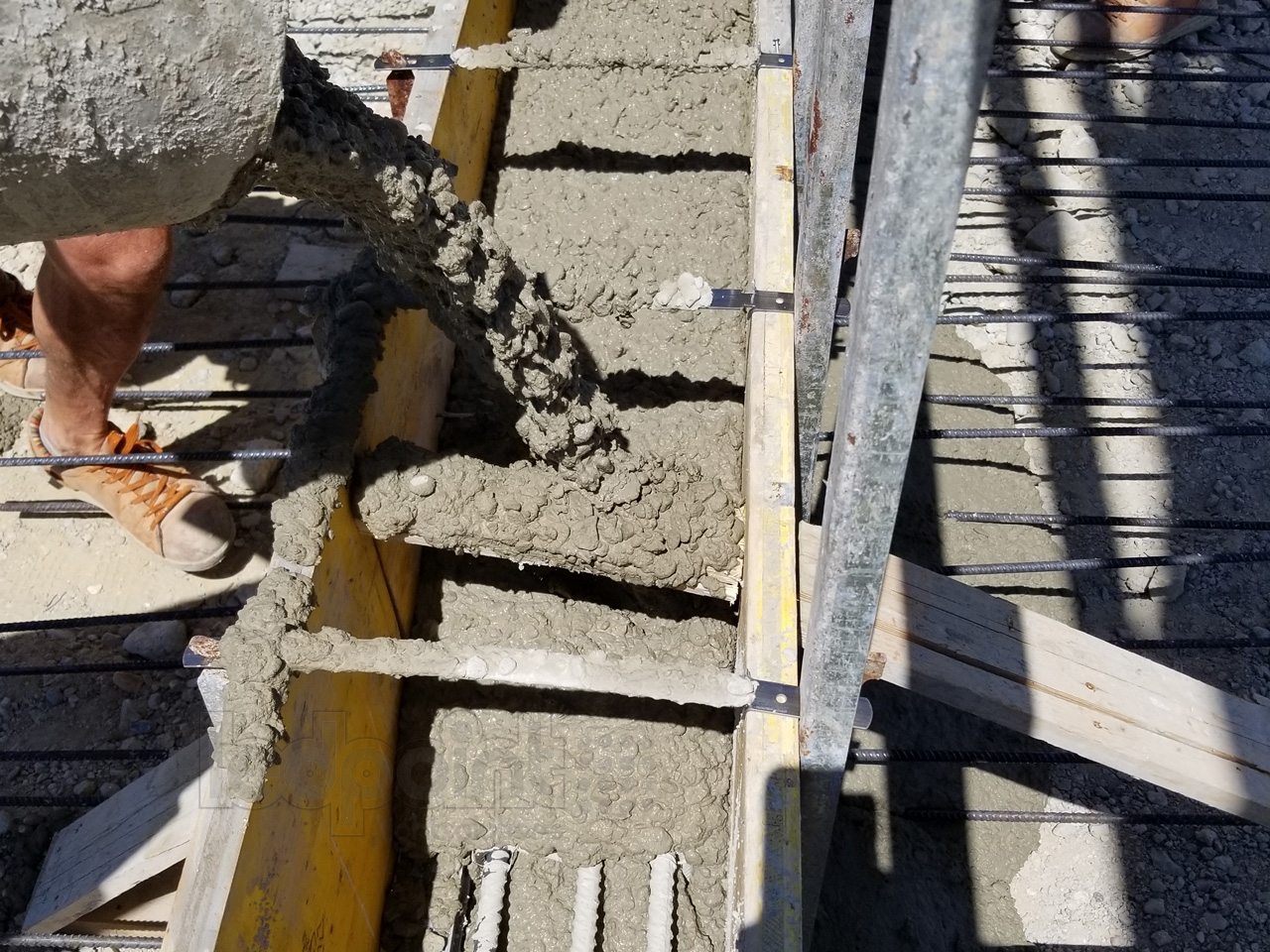

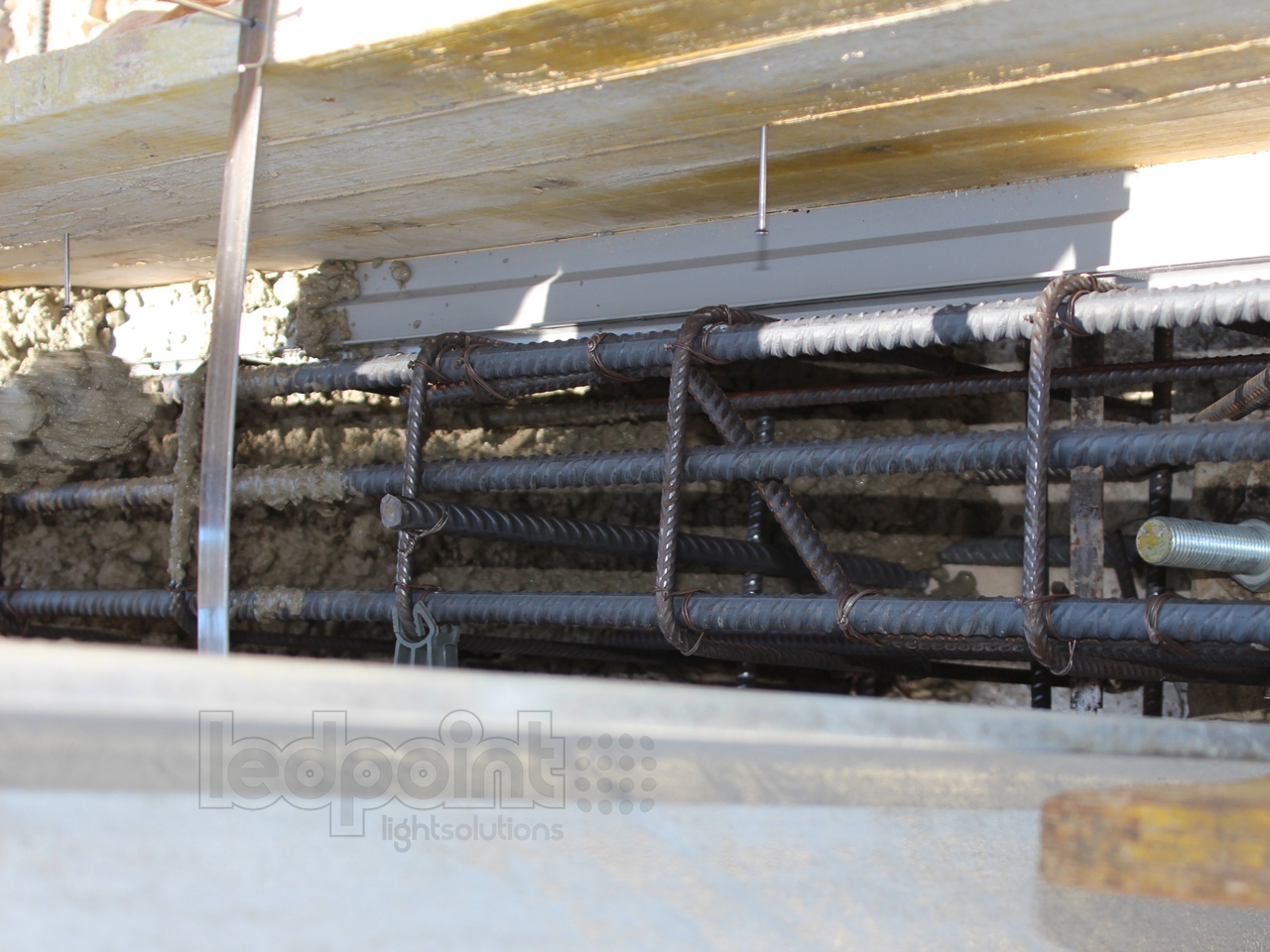

Par la suite, on procède au coulage du béton (fig. 6a et fig. 6b).

Fig. 6a	Fig. 6b

Une fois le béton est sec il sera possible d'appliquer le diffuseur: on obtiendra comme résultat une ligne de lumière continue à l'intérieur du même mur.
