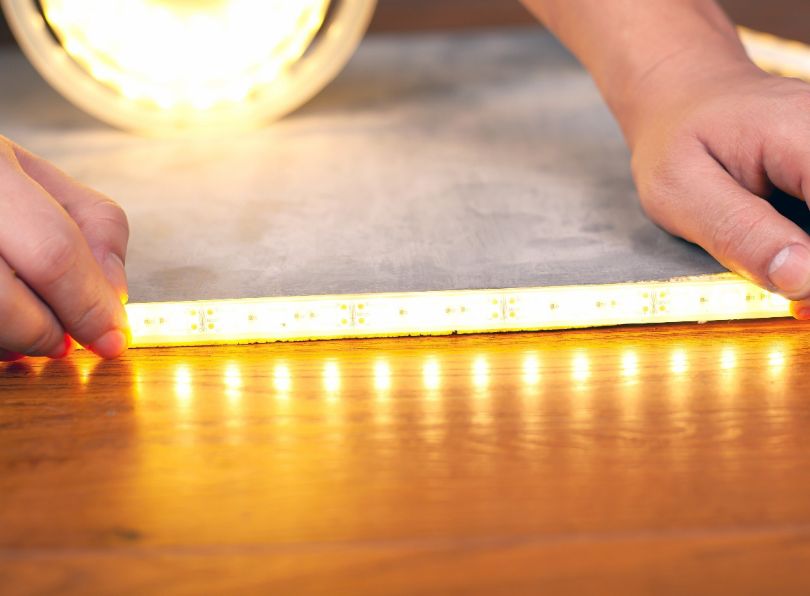

Why is my LED strip flashing? The definitive technical guide to professional diagnosis and repair.

Pourquoi mon ruban clignote-t-il ? Nous nous retrouvons souvent à répondre à cette question, c'est pourquoi nous souhaitons aborder aujourd'hui ce sujet de manière détaillée et exhaustive. Le phénomène de flickering ou de clignotement dans les bandes LED est l'un des problèmes les plus fréquents et agaçants dans le monde de l'éclairage à semi-conducteurs, avec des implications allant du simple inconfort visuel à la dégradation précoce des composants. Cet article, basé sur des données techniques, des statistiques sectorielles et plusieurs études de cas analysées par l'équipe Ledpoint, offre un panorama diagnostique complet ainsi que des solutions pour résoudre définitivement le problème.

À travers une analyse stratifiée des causes — de l'alimentation à la gestion thermique, du contrôle à l'installation — nous proposons une ressource indispensable pour les professionnels, installateurs et passionnés qui recherchent non seulement une solution immédiate, mais aussi une compréhension approfondie du dysfonctionnement.

Pourquoi le ruban LED clignote-t-il ? Introduction au phénomène de flickering : ce n'est pas qu'un désagrément, c'est un symptôme

Avant de plonger dans le diagnostic, il est crucial de comprendre la nature du flickering. Contrairement aux lampes à incandescence, les LED sont des dispositifs à semi-conducteur nécessitant un courant continu (DC) à tension constante et précise. Toute déviation, instabilité ou interférence dans ce flux d'énergie se manifeste immédiatement par une variation de luminosité, perçue par l'œil humain comme un tremblement, un clignotement ou un scintillement. La gravité du phénomène n'est pas uniforme : elle va du scintillement à haute fréquence (au-delà de 100 Hz) au clignotement intermittent à basse fréquence. Les conséquences vont de la fatigue visuelle et des maux de tête à une réduction drastique de la durée de vie des LED (jusqu'à 70 % selon certaines études), jusqu'à la panne complète du driver ou du contrôleur.

Diagnostic systématique – Le protocole en 5 étapes de Ledpoint

Une approche méthodique est fondamentale pour isoler la cause parmi les multiples possibilités. Suivre ce protocole étape par étape évite les interventions inutiles et les remplacements coûteux de composants parfaitement fonctionnels.

Étape 1 : inspection visuelle et contexte opérationnel

Avant toute mesure, documenter le contexte. Quand le flickering commence-t-il ? À l'allumage ? En régime stabilisé ? Lorsque d'autres appareils sont activés ? Inspecter visuellement toute la longueur du ruban, les connecteurs, l'alimentation. Rechercher des points d'oxydation, des câbles écrasés, des soudures froides (caractérisées par une surface grisâtre et non brillante). Vérifier que la puissance totale installée ne dépasse pas la puissance nominale de l'alimentation. Une donnée statistique pertinente : environ 30 % des cas de flickering signalés sont attribuables à une simple surcharge du système ou à des connexions desserrées.

Tableau 1.1 : symptômes observés et causes possibles associées

Étape 2 : analyse de l'alimentation – Le cœur du problème

Plus de 40 % des problèmes de flickering trouvent leur origine dans l'alimentation (driver ou transformateur). Les alimentations switching économiques peuvent présenter un courant d'ondulation excessif (ripple current) ou une régulation de charge insuffisante. Utiliser un multimètre numérique pour mesurer la tension DC aux bornes de sortie de l'alimentation avec le ruban connecté et allumé (sous charge). Une valeur nettement inférieure au nominal (ex. 10,5 V au lieu de 12 V) indique une alimentation incapable de supporter la charge. Règle pratique d'ingénierie : l'alimentation doit être surdimensionnée de 20 à 30 % par rapport à la consommation totale du ruban pour garantir un fonctionnement à froid et une longévité accrue.

Données techniques clés : l'importance de la qualité de l'alimentation

Une étude menée sur un échantillon de 500 alimentations pour LED de différentes gammes de prix a mis en évidence que :

• 45 % des alimentations économiques (facteur de coût < 0,5 €/W) présentaient une tension d'ondulation supérieure à 10 %, seuil au-delà duquel le flickering devient probable ;
• la stabilité de régulation de charge (load regulation) était insuffisante dans 60 % des cas, avec des chutes de tension > 1 V lorsque la charge variait de 50 % à 100 % ;
• l'efficacité moyenne des alimentations de qualité supérieure (> 0,8 €/W) était de 92 %, contre 82 % pour les modèles économiques, avec moins de dissipation thermique et une fiabilité accrue.

Étape 3 : vérification du système de contrôle et de la variation d'intensité

La variation d'intensité (dimmer) est une autre source fréquente de problèmes. Les variateurs LED bas de gamme utilisent souvent des techniques de découpage de phase (Leading Edge ou Trailing Edge) non optimisées pour les charges capacitatives comme les alimentations switching. L'incompatibilité entre variateur, alimentation et charge LED provoque flickering, bourdonnement et allumage partiel. Vérifier la compatibilité des composants. Pour les systèmes RGB/RGBW, le contrôleur lui-même peut être défectueux ou incapable de gérer le courant total requis par les canaux combinés. Dans les systèmes complexes, l'utilisation d'un amplificateur de signal est souvent nécessaire pour régénérer le signal de contrôle et prévenir la dégradation et le flickering sur de longues distances.

Étape 4 : évaluation thermique et dégradation des composants

Les LED et, surtout, les composants électroniques de l'alimentation sont sensibles à la chaleur. Le fonctionnement continu à des températures supérieures à 60 °C réduit exponentiellement la durée de vie des condensateurs électrolytiques dans les alimentations, augmentant l'ESR (Equivalent Series Resistance) et diminuant la capacité de filtrage. Cela se traduit par une augmentation de l'ondulation et donc du flickering. Inspecter l'environnement d'installation : le ruban est-il enfermé dans un profil sans ventilation ? L'alimentation est-elle enfouie dans l'isolant thermique ? Une caméra thermique ou un thermomètre infrarouge peut identifier les points critiques. La loi d'Arrhenius estime que pour chaque augmentation de 10 °C de la température de fonctionnement, le taux de panne des composants électroniques double.

Étape 5 : test d'isolement et remplacement composant par composant

Dernière étape, si les précédentes n'ont pas isolé le problème : le test de remplacement. Procéder dans un ordre logique, en remplaçant un composant à la fois par un autre connu comme fonctionnel. Commencer par l'alimentation, puis passer au contrôleur, puis tester des segments de ruban. Cette méthode, bien que empirique, est infaillible pour identifier le composant défectueux dans les systèmes complexes.

Causes techniques et solutions

Analysons maintenant en détail technique chaque cause, en fournissant non seulement l'explication théorique du pourquoi le ruban LED clignote, mais aussi des solutions pratiques applicables.

Causes électriques primaires : alimentation et câblage

Chute de tension (voltage drop) : L'ennemi numéro un des installations longues. Sur des rubans dépassant 5 mètres, la résistance des conducteurs internes du ruban lui-même et des câbles de connexion provoque une chute de tension progressive. Le dernier segment reçoit moins de volts, provoquant un scintillement ou, dans les cas extrêmes, une couleur différente (pour les LED RGB). La solution n'est pas d'augmenter la tension d'entrée, mais d'alimenter le ruban depuis les deux extrémités (alimentation double bout) ou depuis des points intermédiaires. Pour les installations très longues, l'utilisation de câbles d'alimentation de section adéquate (minimum 1,5 mm² pour installations > 10 m en 12 V) est obligatoire.

Tableau 2.1 : section de câble recommandée selon la longueur et le courant

Remarque : Pour les systèmes en 24 V, la chute de tension en pourcentage est divisée par deux à puissance équivalente, ce qui les rend supérieurs pour les installations étendues.

Causes de contrôle : variateurs, PWM et protocoles

La modulation de largeur d'impulsion (PWM) est la technique la plus courante pour réguler la luminosité des LED. Toutefois, une fréquence PWM trop basse (inférieure à 100-120 Hz) est perceptible par l'œil humain comme un flickering. Les contrôleurs économiques fonctionnent à 50-100 Hz, tandis que ceux de qualité supérieure dépassent 500 Hz-1 kHz. Utiliser un oscilloscope pour visualiser le signal PWM constitue le diagnostic définitif. À défaut, un simple test avec l'appareil photo d'un smartphone : si en pointant vers le ruban on voit des lignes ou des motifs mobiles, la fréquence PWM est basse. La solution consiste à remplacer le contrôleur par un modèle haute fréquence. Pour les variateurs muraux, s'assurer qu'ils sont du type « ELV » (Electronic Low Voltage), compatibles avec les charges capacitatives, et suivre scrupuleusement les indications de charge minimale et maximale du fabricant.

Causes mécaniques et d'installation

Les bandes LED sont des circuits flexibles imprimés (FPC). Des pliages excessifs, des découpes non effectuées sur les lignes désignées, ou l'utilisation de colles conductrices peuvent endommager les micro-pistes en cuivre. Un dommage partiel crée un point de haute résistance qui, en surchauffant, peut interrompre le contact de manière intermittente, provoquant un clignotement. L'installation sur des surfaces métalliques sans isolation électrique peut créer des micro-courts-circuits ou des interférences capacitatives. Toujours utiliser des profilés en aluminium anodisé (qui isole) et suivre les lignes de découpe indiquées par les symboles de ciseaux sur le ruban.

Causes environnementales et externes

L'humidité est le tueur silencieux des bandes LED insuffisamment protégées (IP20, IP33). L'infiltration d'humidité oxyde les contacts et crée des chemins de fuite. De même, les interférences électromagnétiques (EMI) provenant de moteurs, onduleurs ou émetteurs radio peuvent se coupler sur les câbles d'alimentation ou de contrôle, surtout s'ils ne sont pas blindés. Dans les environnements industriels, l'utilisation d'alimentations avec filtre EMI certifié et de câbles blindés est obligatoire. Les variations de tension du réseau (brownout) peuvent faire chuter l'alimentation en dessous du seuil opérationnel, provoquant des redémarrages intermittents et des clignotements.

Études de cas réels et analyse des modes de défaillance

Examinons trois cas réels où un ruban LED clignotait, analysés dans notre laboratoire, illustrant des problèmes complexes et leurs solutions respectives.

Étude de cas 1 : flickering dans un restaurant après 6 mois

Symptôme

Installation en 12 V, 25 mètres au total, alimentée par une seule alimentation de 300 W. Après 6 mois de fonctionnement 12 heures par jour, un flickering généralisé commence, s'aggravant durant les heures de pointe du soir.

Diagnostic

Mesure de tension : 11,8 V au début du ruban, 9,2 V à l'extrémité. Inspection thermique : alimentation à 85 °C (dans un faux plafond sans ventilation).

Analyse des composants

Ouverture de l'alimentation révèle des condensateurs électrolytiques gonflés, avec une capacité réduite de 60 %.

Cause

Surchage limite (280 W sur 300 W) + chute de tension critique + dégradation thermique accélérée des condensateurs.

Solution mise en œuvre

Remplacement par une alimentation de 480 W (60 % de marge) positionnée dans une zone ventilée. Installation d'une alimentation double bout sur les deux branches de 12,5 m chacune. Après l'intervention, tension stabilisée à 12,1 V ± 0,2 V sur toute la longueur. Aucun flickering constaté après 24 mois de suivi.

Étude de cas 2 : clignotement aléatoire sur une installation RGB domotique

Symptôme

Installation de bande RGB 24 V contrôlée via Wi-Fi, clignotant aléatoirement sur certains segments, particulièrement lorsque le climatiseur s'active.

Diagnostic

Oscilloscope sur le câble de signal de données entre contrôleur et premier segment montre des pics de tension (spikes) jusqu'à 8 V (le protocole numérique fonctionne à 5 V). Les câbles de signal et d'alimentation courent parallèlement sur 8 mètres sans séparation.

Cause

Interférence électromagnétique induite par le compresseur du climatiseur sur le câble de signal non blindé. Le bruit corrompt les données numériques, provoquant des commandes erronées et des clignotements.

Solution

Remplacement des câbles de signal par des câbles à paire torsadée blindée (STP). Séparation physique d'au moins 20 cm entre câbles de puissance et câbles de signal. Installation d'un ferrite choke sur les câbles à proximité du contrôleur. Résolution complète du problème.

Le ruban LED clignote : prévenir vaut mieux que guérir

Le clignotement des bandes LED est un problème résolvable grâce à une approche technique rigoureuse. Investir dans des composants de qualité (alimentations, contrôleurs, bandes 24 V pour longues distances), concevoir l'installation en tenant compte de la chute de tension et de la gestion thermique, et effectuer un diagnostic systématique sont les clés d'un éclairage stable et durable.

Cet article représente le fruit de l'expérience de Ledpoint.it sur le terrain et en laboratoire. Pour toute assistance technique spécifique, notre équipe est à votre disposition via les canaux de support du site.
