LED et modules LED : qu’est-ce que c’est ?

LED ? La révolution lumineuse du XXIe siècle

Le terme LED, acronyme de Light Emitting Diode (diode électroluminescente), identifie un composant optoélectronique qui exploite les propriétés de certains matériaux semi-conducteurs pour produire des photons, c'est-à-dire de la lumière, via un phénomène physique appelé électroluminescence.

Contrairement aux ampoules à incandescence ou fluorescentes, une LED n'utilise pas de filament chauffé à incandescence, ni de gaz ionisés, mais s'appuie sur le mouvement des électrons à l'intérieur d'un matériau semi-conducteur, typiquement des composés comme l'arséniure de gallium, le phosphure de gallium ou, pour les blanches et haute puissance, le nitrure de gallium-indium sur substrat de saphir ou carbure de silicium.

Cette différence fondamentale n'est pas qu'une curiosité technique : c'est le pivot sur lequel reposent tous les avantages révolutionnaires de cette technologie : une efficacité énergétique inédite, une durée de vie extraordinaire, une robustesse, une compacité et un contrôle précis du spectre lumineux émis.

Le cœur de la LED : la jonction PN et l'électroluminescence

Pour comprendre pleinement le génie de la LED, il faut s'aventurer, même de façon simplifiée, dans son fonctionnement physique. Une diode LED est essentiellement une jonction PN, soit l'union de deux régions de matériau semi-conducteur : l'une avec des atomes créant un excès d'électrons (région N, négative) et l'autre avec des atomes créant un déficit d'électrons, c'est-à-dire des "trous" (région P, positive).

En appliquant une tension électrique en polarisation directe (le positif sur la région P et le négatif sur la région N), on pousse les électrons de la zone N vers la zone P et les trous en sens inverse. Lorsqu'un électron et un trou se recombinent dans la zone de la jonction, l'énergie excédentaire de l'électron est libérée sous forme d'un photon, un quantum de lumière.

L'énergie (et donc la couleur ou longueur d'onde) de ce photon est déterminée précisément par la "largeur de bande interdite" du matériau semi-conducteur utilisé. Ce principe est la pierre angulaire de tout l'éclairage à semi-conducteurs (SSL).

Des matériaux aux couleurs : comment naît la lumière d'une LED

Le choix du matériau semi-conducteur est donc crucial pour déterminer la couleur de la lumière émise par la LED. Les premières LED commerciales des années 60, réalisées en arséniure de gallium (GaAs), émettaient une faible lumière infrarouge. Par la suite, avec le phosphure de gallium (GaP), on obtint la lumière rouge visible, celle classique des voyants des appareils électroménagers. Pour obtenir d'autres couleurs, des composés plus complexes ont été développés : l'arséniure phosphure de gallium (GaAsP) pour le jaune et l'orange, le nitrure de gallium (GaN) pour le bleu et le vert.

La vraie révolution, celle qui a permis l'éclairage général en LED blanche, eut lieu dans les années 90 avec l'invention de la LED bleue haute luminosité par Shuji Nakamura (prix Nobel de Physique 2014). La LED blanche, en effet, n'existe pas dans la nature en tant que matériau semi-conducteur.

On l'obtient principalement de deux façons :

1) en combinant dans un seul boîtier des LED rouges, vertes et bleues (technologie RGB) et en mélangeant leur lumière ;

2) en utilisant une LED bleue ou violette recouverte d'une ou plusieurs couches de phosphores, substances qui absorbent la lumière bleue/violette et la réémettent à des longueurs d'onde plus longues (jaune, rouge).

La combinaison de la lumière bleue résiduelle et de la lumière jaune-rouge du phosphore donne lieu à la perception du blanc. La température de couleur (chaude, neutre, froide) se règle en modifiant la composition et l'épaisseur des couches de phosphore. Cette technologie, dite "phosphor-converted white LED", est aujourd'hui la plus répandue pour l'éclairage général.

Histoire et évolution de la technologie LED

L'histoire de la LED est un récit fascinant d'intuition scientifique, de persévérance et de progrès technologique incrémental, qui en quelques décennies a transformé une curieuse émission de lumière d'un obscur cristal de carborundum en la force motrice d'une transformation globale de l'éclairage. Cette évolution n'a pas été linéaire, mais marquée par des découvertes fondamentales, des défis d'ingénierie épiques et une compréhension toujours plus profonde de la physique des semi-conducteurs.

Retracer cette histoire n'est pas seulement un exercice de mémoire technologique, mais est essentiel pour apprécier la maturité, la fiabilité et les extraordinaires potentialités futures de la technologie à semi-conducteurs que nous tenons presque pour acquise aujourd'hui. Des premières observations au début du XXe siècle à la lumière blanche haute efficacité qui éclaire nos maisons, bureaux et villes, chaque pas a construit le présent et dessiné le futur de l'éclairage.

Les racines : électroluminescence et premières découvertes (1907-1960)

La première observation documentée d'électroluminescence dans un solide remonte à 1907, lorsque l'inventeur britannique Henry Joseph Round, expérimentant avec des cristaux de carborundum (carbure de silicium) et un "cat's whisker" (détecteur à cristal), remarqua l'émission d'une faible lumière jaunâtre lorsqu'une tension était appliquée. Cependant, le phénomène resta une curiosité de laboratoire, peu compris et inexploitable.

Il faut attendre 1927 lorsque le russe Oleg Losev, étudiant systématiquement des diodes à point de contact en oxyde de zinc et carborundum, publia plusieurs articles décrivant en détail l'émission de lumière, en comprit la nature non thermique (contrairement à l'incandescence) et breveta même l'idée d'un "light relay" (relais lumineux), entrevoyant des applications potentielles dans les télécommunications. Malheureusement, le travail pionnier mais isolé de Losev tomba dans l'oubli à cause de sa mort prématurée en 1942 et du manque de matériaux semi-conducteurs purs.

La compréhension théorique de l'électroluminescence dut attendre le développement de la théorie des bandes des semi-conducteurs après-guerre.

La naissance de la LED à usage commercial : les Années 60 et 70

La véritable naissance de la LED en tant que composant électronique commercial eut lieu dans les laboratoires de General Electric en 1962, grâce à Nick Holonyak Jr., considéré comme le "père de la LED". Holonyak, qui avait travaillé sur la technologie des semi-conducteurs pour les lasers, réussit à créer la première diode à émission de lumière visible (rouge) en utilisant l'arséniure phosphure de gallium (GaAsP) comme matériau actif.

Ces premières LED étaient des dispositifs coûteux, avec une efficacité lumineuse très faible (environ 0,1 lumen/watt, contre 15 pour une ampoule à incandescence de l'époque), mais fiables et à longue durée de vie. Elles trouvèrent immédiatement des applications comme indicateurs d'état et témoins lumineux dans des équipements militaires, industriels et ensuite dans l'électronique grand public (radio, TV, calculatrices).

Dans les années 70, les améliorations des procédés de fabrication des cristaux et l'introduction de nouveaux matériaux comme le phosphure de gallium (GaP) permirent d'obtenir des LED vertes, jaunes et oranges, augmentant l'efficacité et réduisant les coûts. La LED devint le standard pour les témoins lumineux, supplantant les petites ampoules à incandescence. Cependant, l'éclairage général restait un rêve lointain : il manquait encore les couleurs bleue et vert-bleu à haute efficacité, fondamentales pour créer de la lumière blanche par mélange RGB ou via phosphores.

Avantages des LED par rapport aux technologies traditionnelles

La transition des technologies d'éclairage traditionnelles (incandescence, halogènes, fluorescentes compactes CFL) vers l'éclairage à LED n'est pas une simple mode ou une mise à jour technologique. C'est un changement paradigmatique justifié par un ensemble écrasant d'avantages quantitatifs et qualitatifs touchant tous les aspects : économique, de performance, environnemental et de conception.

Comprendre ces avantages en profondeur est fondamental pour tout professionnel devant choisir, spécifier ou installer un système d'éclairage, que ce soit pour une résidence ou un grand projet commercial. Il ne s'agit pas seulement de "faire des économies sur la facture", mais d'adopter une technologie supérieure offrant un contrôle sans précédent sur la lumière, ouvrant de nouvelles possibilités créatives et réduisant significativement l'empreinte écologique du bâtiment ou de l'activité.

Efficacité énergétique sans égale

L'avantage le plus connu et immédiatement quantifiable des LED est leur extraordinaire efficacité énergétique, exprimée en lumen par watt (lm/W), c'est-à-dire quelle quantité de lumière visible on obtient pour chaque unité d'énergie électrique consommée.

Une ampoule à incandescence traditionnelle convertit en lumière visible moins de 5% de l'énergie électrique qu'elle consomme, tandis que les 95% restants sont dissipés sous forme de chaleur. Les halogènes améliorent légèrement la situation, mais restent autour de 10-12% d'efficacité. Les fluorescentes compactes (CFL) représentent un premier saut, atteignant 20-25%. Les LED modernes pour l'éclairage général, quant à elles, dépassent régulièrement les 100 lm/W, avec les modèles les plus avancés frôlant les 200 lm/W en laboratoire.

Cela signifie que pour produire la même quantité de lumière (lumen), une LED consomme jusqu'à 90% d'énergie en moins qu'une incandescence et jusqu'à 60% de moins qu'une CFL. Cela se traduit par des économies directes et très consistantes sur les coûts de l'électricité, avec des temps de retour sur investissement souvent inférieurs à deux ans, spécialement dans des applications à nombreuses heures d'éclairage annuelles, comme l'éclairage commercial, de bureaux, industriel ou des espaces publics. Pour un grand point de vente, le remplacement complet de l'éclairage par des LED peut entraîner des économies de l'ordre de dizaines de milliers d'euros par an.

Durée de vie extrême et fiabilité : la fin de la maintenance fréquente

Le second pilier de la révolution LED est la durée de vie opérationnelle, exprimée en heures, qui n'a pas de comparaison avec aucune technologie lumineuse du passé. Une ampoule à incandescence dure typiquement 1 000 heures, une halogène 2 000-4 000 heures, une CFL 8 000-10 000 heures.

Un module LED de qualité professionnelle, géré correctement d'un point de vue thermique et électrique, a une durée de vie nominale allant de 25 000 à 50 000 heures, avec certains produits atteignant 100 000 heures. Traduit en années, en considérant une utilisation de 12 heures par jour, on parle de 3 à 11 ans de fonctionnement continu.

Il est fondamental de noter que pour les LED le concept de "durée de vie" ne coïncide pas avec la panne soudaine (comme le filament qui casse), mais avec le L70 ou L80 : le point où le flux lumineux émis s'est réduit respectivement à 70% ou 80% de la valeur initiale. Cette dégradation graduelle est principalement due à la dégradation thermique des matériaux (surtout du phosphore et des interconnexions).

Ainsi, la qualité constructive, la gestion de la chaleur (via des dissipateurs adéquats) et l'électronique de pilotage (driver) sont critiques pour atteindre la durée promise. Pour des applications professionnelles, comme l'éclairage d'un magasin, un musée ou un bureau, cette longévité signifie des coûts de maintenance réduits au minimum, moins de perturbations pour les activités (on ne remplace pas souvent les lampes) et une prévision des coûts totaux de possession (TCO) extrêmement avantageuse.

Différence entre Led, ruban LED, et modules LED

Dans le vaste écosystème de l'éclairage à semi-conducteurs, il n'existe pas de solution "taille unique". La technologie LED se décline en formats physiques et architectures de production profondément différents, chacun avec des caractéristiques, points forts et champs d'application idéaux. Confondre une LED seule (un composant électronique) avec un ruban LED (un système flexible) ou avec un module LED (un système professionnel intégré) est une erreur commune pouvant mener à des choix de conception erronés, des résultats décevants et des coûts plus élevés sur le long terme.

Comprendre les distinctions fondamentales entre ces trois catégories est la première étape essentielle pour concevoir un éclairage réussi, qu'il s'agisse d'un effet décoratif à la maison, de l'éclairage général d'un magasin ou d'une installation architecturale complexe. Analysons donc chacune de ces typologies, en examinant leur essence, leurs modes de construction et les scénarios d'utilisation les plus appropriés.

LED simples (discrètes ou SMD) : les briques de la lumière à semi-conducteurs

La LED simple (discrète ou SMD - Surface Mount Device) est l'unité élémentaire, le "pixel" de base d'où tout origine. Il s'agit d'un minuscule composant électronique, typiquement de quelques millimètres carrés, qui intègre la puce semi-conductrice (le die), les éléments de connexion (fils de bonding) et souvent la coupelle réfléchissante (cup), le tout enfermé dans une résine époxy transparente ou colorée servant de lentille primaire et de protection.

Les LED discrètes classiques, avec leurs pattes caractéristiques (through-hole), sont encore utilisées pour des indicateurs. Pour l'éclairage, la forme la plus commune est la LED SMD, soudée directement sur la surface d'un circuit imprimé (PCB). Les dimensions standard (ex. 2835, 3030, 3535, 5050) se réfèrent aux mesures en dixièmes de millimètre (un 2835 fait 2.8mm x 3.5mm).

Ces puces simples sont conçues pour être montées en réseau sur des PCB plus grands pour créer des panneaux LED, ampoules, spots encastrés (downlight) ou, justement, des rubans LED. Leur puissance peut varier de moins de 0,1W à plus de 10W pour les COB (Chip-on-Board), où de nombreuses petites puces sont assemblées étroitement sur un substrat pour former une unique surface lumineuse compacte.

Les LED simples offrent la flexibilité de conception maximale en termes de configuration optique et de gestion thermique, mais nécessitent des connaissances électroniques et de conception avancées pour être intégrées dans un système fonctionnel et sûr. Ce ne sont pas des produits "prêts à l'emploi" pour l'utilisateur final, mais des composants pour les fabricants de systèmes d'éclairage.

Rubans LED (bandes LED) : flexibilité et simplicité pour des lignes de lumière continues

Les rubans LED, aussi appelés bandes LED ou strips LED, représentent le premier niveau d'intégration "prêt à l'emploi" destiné aux installateurs, bricoleurs et professionnels. Ils sont constitués d'une base flexible ou rigide en PCB, sur laquelle sont soudées à intervalles réguliers (ex. 30, 60, 120 LED par mètre) des LED SMD, ainsi que les composants résistifs nécessaires pour limiter le courant (pour les versions à tension fixe, comme 12V ou 24V) ou des circuits plus complexes pour les versions haute tension ou adressables (comme les fameux WS2812B, dits "Neopixel"). Le ruban est ensuite recouvert d'une couche de résine silicone ou PVC pour protéger les composants de la poussière, l'humidité (classes IP20, IP65, IP67) et des chocs légers.

Le grand avantage des rubans LED est leur flexibilité physique (pour ceux sur PCB flexible) et conceptuelle : ils peuvent être coupés à des points prédéterminés, courbés, adaptés à des géométries complexes et cachés dans des goulottes (profils) pour créer des effets de lumière linéaire, des lavages de mur, un éclairage d'accent et d'ambiance. Ils sont idéaux pour les meubles, cuisines, escaliers, contours de plafonds, présentoirs commerciaux et la signalétique lumineuse.

Cependant, ils présentent des limites : la gestion de la chaleur sur des installations longues et haute puissance peut être critique s'ils ne sont pas montés sur des surfaces dissipantes (comme un profil en aluminium), l'uniformité de la couleur et de la luminosité sur de longues distances peut être compromise par des chutes de tension, et la durée peut être réduite s'ils sont utilisés hors spécifications.

Pour des projets professionnels de niveau moyen à élevé, l'utilisation d'un ruban LED de haute qualité installé dans un profil en aluminium extrudé avec diffuseur est la solution standard et gagnante, car le profil sert d'excellent dissipateur thermique, protège mécaniquement le ruban et le diffuseur (opale, microprismé, cristal) assure une ligne de lumière homogène et agréable, éliminant l'effet désagréable de "points de lumière" des LED simples.

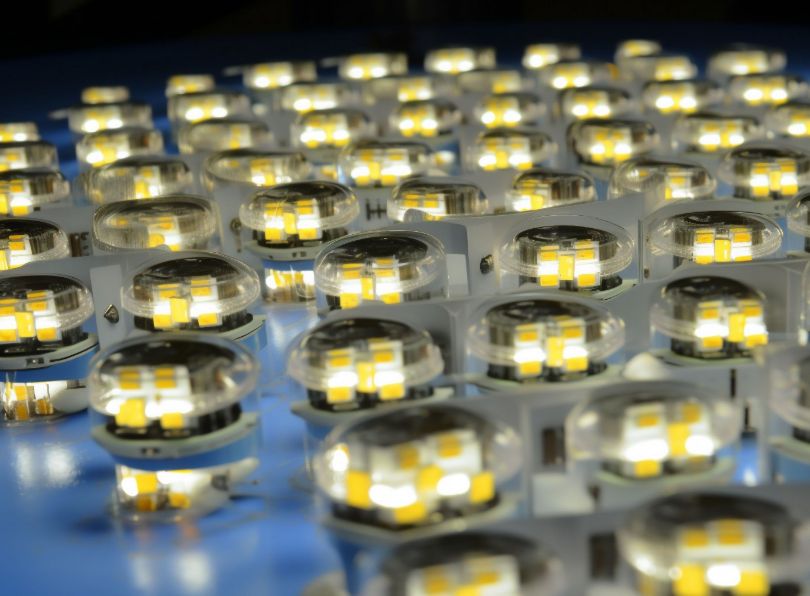

Pourquoi les modules LED sont-ils fondamentaux pour les applications professionnelles ?

Lorsqu'on passe du bricolage et des petites installations domestiques au monde professionnel de l'éclairage commercial, architectural, retail et muséal, les simples rubans LED sont souvent insuffisants. C'est là qu'entrent en jeu les modules LED, le choix obligatoire pour ceux qui exigent des performances élevées, une répétabilité, une fiabilité absolue et une intégration esthétique parfaite. Un module LED est un système d'éclairage complet et intégré, conçu et ingénierisé pour satisfaire des spécifications techniques rigoureuses et être un composant d'un système plus vaste. Il représente l'évolution mature de la technologie à semi-conducteurs, pensée non comme un substitut d'ampoule, mais comme partie intégrante de l'architecture ou du mobilier.

Pour un concepteur en éclairage, spécifier un module LED de qualité signifie avoir le contrôle total sur le résultat final : la quantité de lumière, sa distribution (via des optiques secondaires dédiées), la couleur (IRC, CCT), la durée et même la facilité d'installation et de maintenance. Dans un secteur comme celui du retail, où la lumière est l'outil principal pour valoriser la marchandise, guider le client et créer une identité de marque, se fier à des composants amateurs est un risque inacceptable. Les modules LED professionnels sont la réponse à cette exigence d'excellence.

Uniformité, répétabilité et qualité de la lumière

Le premier et plus évident avantage des modules LED professionnels est la garantie d'uniformité et de répétabilité des caractéristiques photométriques. Dans une production de haut de gamme, les LED utilisées sont sélectionnées selon le "binning", un processus classifiant les puces selon des paramètres critiques comme le flux lumineux (lumen), la température de couleur (CCT) et la tension de seuil.

En utilisant des LED du même bin, le fabricant peut garantir que tous les modules d'une même série émettent exactement la même teinte de blanc et la même intensité, évitant les fâcheuses différences de couleur (décalages vers le vert, le rose ou le bleu) qui peuvent ruiner l'esthétique d'un environnement uniformément éclairé, comme la vitrine d'un magasin de mode ou l'éclairage général d'un open space.

De plus, les modules LED intègrent souvent des optiques secondaires en PMMA ou polycarbonate de très haute qualité, conçues pour contrôler avec précision le faisceau lumineux (angle d'ouverture, distribution) et pour mélanger parfaitement la lumière des puces simples, éliminant ombres, stries ou halos indésirables. Ce niveau de contrôle est impossible à atteindre avec des rubans LED standard, où les petites variations d'un lot de production à l'autre et l'absence d'optiques dédiées peuvent mener à des résultats incohérents.

Gestion thermique intégrée et durée garantie : conçu pour durer

La durée d'une LED est inversement proportionnelle à la température de jonction de sa puce. Les modules LED professionnels sont conçus autour de ce principe fondamental. Le cœur d'un module de qualité est son dissipateur de chaleur, typiquement réalisé en aluminium extrudé de grande masse et surface, souvent avec des ailettes pour augmenter l'échange thermique.

Le PCB sur lequel sont soudées les LED (souvent une plaque d'aluminium elle-même, dite MCPCB - Metal Core PCB) est connecté thermiquement de façon optimale à ce dissipateur, via des interfaces thermoconductrices de haute qualité. Ce système intégré garantit que la chaleur générée par les puces soit rapidement extraite et dispersée dans l'environnement, maintenant la température de jonction bien en dessous des limites maximales recommandées (habituellement 85°C ou moins). Cela assure non seulement d'atteindre les 50 000 ou 100 000 heures de vie nominale, mais préserve aussi la stabilité de la couleur et du flux lumineux dans le temps.

Un module LED bien conçu inclut aussi un driver électronique (alimentation/contrôleur) de qualité équivalente, souvent séparé du module lumineux lui-même pour isoler les sources de chaleur. Le driver garantit un courant constant et précis aux LED, une immunité aux pics de tension du réseau et des fonctionnalités additionnelles comme la gradation DALI, 0-10V ou via PWM. Dans une application professionnelle, comme l'éclairage d'une chaîne de magasins, cette fiabilité signifie zéro défaut en garantie, une maintenance planifiée et non d'urgence, et une image de marque associée à la qualité et l'attention au détail.

L'intégration dans l'aménagement commercial et le retail design

Les dernières tendances dans le design des points de vente et des espaces commerciaux voient la lumineuse non plus comme un élément fonctionnel séparé, mais comme une composante intrinsèque et fondatrice du mobilier et de l'expérience client. Les modules LED linéaires et les néons flexibles (une variante avancée et robuste des rubans LED, avec des puces haute densité recouvertes d'une gaine silicone de haute qualité) sont les protagonistes de cette révolution. Ils sont intégrés directement dans les présentoirs, vitrines, rayonnages, comptoirs et structures architecturales pour créer des effets dynamiques, guider le regard, mettre en valeur les produits et définir des parcours.

La flexibilité du néon LED, en particulier, permet de réaliser des enseignes lumineuses, des formes organiques, des contours et des détails impossibles avec des tubes au néon traditionnels (fragiles, dangereux pour le mercure, à haute consommation). La possibilité de choisir parmi des millions de couleurs (avec des modules RGB+W ou RGB+CCT) et de programmer des scénarios dynamiques (avec des contrôleurs multi-canaux ou systèmes de pixel-mapping) permet au détaillant d'adapter l'atmosphère du magasin à l'heure de la journée, la saison, une campagne promotionnelle ou un événement spécial.

L'éclairage devient ainsi un outil de marketing actif et réactif. Pour ces applications critiques, le choix de modules LED et néons flexibles d'origine professionnelle comme ceux proposés par Ledpoint, avec des garanties de durée, sécurité électrique (marquages CE, certifications) et support technique, n'est pas une option, mais un prérequis indispensable pour investir dans un actif qui doit fonctionner parfaitement, chaque jour, pendant des années.

Le futur est LED, mais seulement s'il est de qualité

Le voyage à travers la technologie LED nous a montré une trajectoire extraordinaire : de phénomène de laboratoire à pilier de la transition énergétique et de l'innovation en lighting design. Les avantages en termes d'efficac
