Concevoir l'éclairage des espaces ouverts avec des plafonniers pour extérieur ne signifie pas simplement "fixer une lumière au plafond de la véranda". Cela signifie gérer simultanément quatre variables qui sont constamment en conflit à l'extérieur : l'esthétique, les performances d'éclairage, la sécurité électrique et la durabilité dans le temps. Un luminaire installé à l'extérieur est soumis chaque année à des milliers de cycles thermiques, des pluies battantes, des rayons ultraviolets, de l'humidité de condensation, des embruns salins, des poussières fines, des insectes, de la grêle et des vibrations : un environnement qui expose impitoyablement tout compromis fait au moment de l'achat en quelques mois.
Ce guide est conçu pour vous accompagner de la théorie à l'installation. Vous y trouverez des données de marché mises à jour pour 2026, des tableaux de calcul, des valeurs de référence réglementaires, des schémas de dimensionnement, des procédures d'installation étape par étape, une section complète de dépannage et plus de trente questions fréquemment posées avec des réponses techniques et vérifiables. L'objectif est de vous mettre en mesure de choisir, concevoir et installer un plafonnier LED pour extérieur qui, après dix ans, sera exactement comme au premier jour.
Que vous soyez un concepteur rédigeant un cahier des charges, un installateur cherchant la solution la plus fiable pour un client exigeant, ou un propriétaire qui veut comprendre pourquoi les lumières de la véranda se sont éteintes après deux hivers, vous trouverez la réponse dans ce guide.
Dans cet article...
1. Plafonniers pour extérieur : ce qu'ils sont, comment ils fonctionnent et pourquoi la LED a gagné
Avant d'aborder les indices de protection, les courbes photométriques et les calculs d'éclairement, il est essentiel de définir précisément le périmètre sémantique et technique de ce dont nous parlons. Dans le langage commercial, le terme "plafonnier" est utilisé de manière extrêmement flexible, désignant souvent des produits profondément différents en termes d'optique, de montage et d'usage prévu. Comprendre la différence entre un plafonnier, un applique, un projecteur et un illuminateur est la première étape pour éviter l'erreur de conception la plus coûteuse : acheter le mauvais type de luminaire.
Définition technique d'un plafonnier pour extérieur
Un plafonnier pour extérieur est un luminaire d'éclairage en saillie (généralement au plafond, mais dans certaines variantes sur un mur élevé) conçu pour émettre un flux lumineux large, diffusé et principalement dirigé vers le bas, dans le but d'assurer un éclairage général et uniforme de la zone située en dessous. La caractéristique distinctive par rapport aux autres luminaires extérieurs est la photométrie étendue : alors qu'un projecteur concentre son faisceau dans un angle étroit, le plafonnier le distribue généralement sur 100-160°, éliminant les cônes d'ombre et réduisant considérablement les contrastes de luminance.
Lorsque nous parlons de plafonniers LED pour extérieur, nous faisons référence à l'évolution moderne de cette catégorie, où la source lumineuse n'est plus une lampe remplaçable (halogène, fluorescente compacte, iodure métallique) mais un module à semi-conducteurs — bande LED, PCB dédié ou COB — intégré dans un corps qui remplit simultanément trois fonctions : le confinement mécanique, l'étanchéité et la dissipation thermique. Cette intégration est ce qui rend la conception du luminaire infiniment plus délicate que par le passé : dans l'éclairage LED, le corps du luminaire n'est pas un accessoire esthétique ; c'est un composant électrotechnique actif.
Plafonnier, applique, projecteur et illuminateur : le tableau comparatif
De nombreux échecs d'éclairage proviennent de la confusion entre ces quatre familles de produits. Chacune répond à un besoin spécifique, et utiliser l'une à la place de l'autre crée de l'éblouissement, des zones d'ombre ou une consommation d'énergie injustifiée. Le tableau suivant résume les différences opérationnelles fondamentales.
| Type | Montage | Angle de faisceau typique | Fonction principale | Application extérieure idéale |
|---|---|---|---|---|
| Plafonnier | Plafond / surface horizontale | 100° – 160° | Éclairage général uniforme | Vérandas, pergolas, auvents, carports, halls d'entrée |
| Applique | Mur vertical | Up&down ou 90°–120° | Effet scénographique + éclairage local | Façades, entrées, escaliers, murs périmétriques |
| Projecteur | Encastré ou en saillie | 15° – 60° | Éclairage d'accentuation sur des objets | Arbres, sculptures, détails architecturaux |
| Illuminateur | Support orientable | 30° – 120° asymétrique | Grandes surfaces, haute puissance | Places, terrains, zones de manœuvre, chantiers |
| Profilé LED linéaire | En saillie, encastré, suspendu | 120° (opale) / 30°–60° (microprismatique) | Ligne de lumière continue, intégration architecturale | Soffites, poutres, corniches, faux-plafonds extérieurs |
Le point clé est le suivant : le plafonnier est le seul luminaire extérieur conçu pour éclairer un espace, et non un objet. Lorsque l'objectif est la convivialité nocturne d'une zone (pouvoir dîner sous la pergola, lire sur le canapé de la véranda, se garer sans trébucher), le plafonnier est le bon choix.
Comment fonctionnent les LEDs : l'électroluminescence en trois étapes
Comprendre le principe physique qui sous-tend la lumière LED n'est pas un exercice académique : c'est la clé pour comprendre pourquoi la chaleur est l'ennemi numéro un d'un plafonnier extérieur et pourquoi deux produits apparemment identiques peuvent avoir des durées de vie qui diffèrent d'un facteur dix.
Le phénomène d'électroluminescence
Une LED (Light Emitting Diode) est une jonction semi-conductrice dopée pour créer une région P (avec excès de trous) et une région N (avec excès d'électrons). Lorsque nous appliquons une tension directe supérieure à la tension de seuil, les électrons traversent la jonction et se recombinent avec les trous. Chaque recombinaison libère un quantum d'énergie égal à la largeur de la bande interdite du matériau : si le semi-conducteur est correctement choisi (nitrure d'indium et de gallium pour le bleu, phosphure d'aluminium, de gallium et d'indium pour le rouge), cette énergie est émise sous forme de photon dans le spectre visible.
Du bleu au blanc : le rôle du luminophore
Les LEDs blanches n'existent pas dans la nature. La lumière blanche que nous voyons est presque toujours obtenue avec la technique "pompe bleue + luminophore" : une puce bleue à haut rendement (environ 450 nm) est recouverte d'une couche de luminophores (généralement YAG:Ce) qui convertissent une partie du rayonnement bleu en une émission jaune-vert à large spectre. La somme du bleu résiduel et de la conversion jaune est perçue par l'œil comme une lumière blanche. La qualité, l'épaisseur et l'uniformité du dépôt de luminophore déterminent simultanément la température de couleur, l'indice de rendu des couleurs et la stabilité chromatique dans le temps : c'est là que se situe la majeure partie de la différence entre une LED bon marché et une LED professionnelle.
La chaleur : où va l'énergie qui ne devient pas lumière ?
Une LED haut de gamme convertit environ 35 à 45 % de l'énergie électrique qu'elle absorbe en lumière. Tout le reste devient de la chaleur, et cette chaleur n'est pas rayonnée par le faisceau lumineux (comme c'était le cas avec les halogènes) mais reste concentrée dans la jonction, à quelques dixièmes de millimètre de la puce. Si elle n'est pas rapidement extraite par le PCB et le corps du luminaire, la température de jonction (Tj) augmente, le rendement diminue, les luminophores se dégradent et la durée de vie utile s'effondre. C'est ce mécanisme qui explique pourquoi un plafonnier bon marché cesse de fonctionner après deux étés.
Les sept avantages techniques de la LED dans les applications extérieures
La transition vers la LED dans l'éclairage extérieur n'est pas une mode commerciale mais le résultat d'un avantage de performance écrasant sur chaque paramètre pertinent. Examinons-les un par un, avec des chiffres.
- Efficacité lumineuse hors norme (lm/W) : les bandes LED professionnelles actuelles atteignent et dépassent 110-160 lm/W d'efficacité système. Une lampe halogène s'arrêtait à 15-20 lm/W, une fluorescente compacte à 55-65 lm/W, les iodures métalliques à 70-90 lm/W. Pour la même quantité de lumière, la LED réduit la consommation de 80 à 88 % par rapport à l'halogène.
- Durée de vie utile L70/L80 de 30 000 à 60 000 heures : le paramètre correct n'est pas "quand elle grille" mais quand le flux descend en dessous de 70 % (L70) ou 80 % (L80) de la valeur initiale. Un système bien dissipé dépasse facilement 50 000 heures : plus de 15 ans à 8 heures/jour.
- Robustesse à l'état solide : pas de filament, pas d'ampoule en verre, pas de gaz sous pression. Les puces LED tolèrent les vibrations, les chocs et les cycles d'allumage pratiquement indéfiniment. Dans les climats venteux ou sur des structures légères comme les pergolas, c'est décisif.
- Allumage instantané à 100 % : essentiel en extérieur, où la lumière est souvent contrôlée par des détecteurs de mouvement : les iodures métalliques mettaient jusqu'à 4 minutes pour atteindre leur pleine puissance et ne supportaient pas les rallumages à chaud.
- Gradabilité native et profonde : avec des drivers appropriés, on peut descendre jusqu'à 1 % et même 0,1 % du flux, ouvrant la voie à des scénarios de veilleuse à très faible consommation avec moins d'impact sur la faune.
- Pas d'UV et d'IR dans le faisceau : les LEDs blanches n'émettent pas d'ultraviolets : elles n'attirent pas les insectes comme les sources traditionnelles et ne décolorent pas les tissus, les bois et les meubles d'extérieur.
- Liberté formelle : des sources de quelques millimètres d'épaisseur permettent des lignes de lumière continues, des fentes et des intégrations impossibles avec toute technologie antérieure.
Comparaison directe entre technologies : le tableau des chiffres
Le tableau suivant compare les technologies sur un cas standardisé : éclairer une véranda de 20 m² avec un éclairement moyen maintenu de 100 lux, pendant 1 500 heures par an, avec un coût de l'énergie de 0,28 €/kWh.
| Paramètre | Halogène | Fluorescent compact | Iodure métallique | LED professionnelle |
|---|---|---|---|---|
| Efficacité (lm/W) | 18 | 60 | 85 | 130 |
| Puissance requise (W) | 185 | 56 | 39 | 26 |
| Consommation annuelle (kWh) | 278 | 84 | 59 | 39 |
| Coût énergétique annuel | 77,80 € | 23,50 € | 16,50 € | 10,90 € |
| Durée de vie utile (heures) | 2 000 | 8 000 | 15 000 | 50 000 |
| Remplacements en 15 ans | 11 | 3 | 1 | 0 |
| Démarrage à pleine puissance | Instantané | 30–120 s | 120–240 s | Instantané |
| Coût total sur 15 ans (énergie + remplacements) | ~1 560 € | ~470 € | ~370 € | ~164 € |
Élaboration Ledpoint basée sur des valeurs moyennes du secteur. Les coûts n'incluent pas la main-d'œuvre de remplacement, qui à l'extérieur (accès en hauteur, échafaudages, démontage de faux-plafonds) peut facilement doubler l'écart en faveur de la LED.

2. Le marché de l'éclairage extérieur : données, statistiques et tendances 2026
Connaître la direction du marché n'est pas seulement utile pour les professionnels du secteur : cela aide quiconque investit dans un système à comprendre quelles technologies seront soutenues, quels composants seront disponibles dans dix ans et où se concentrent la recherche et l'innovation. Le segment extérieur est actuellement le plus dynamique de toute l'industrie de l'éclairage, et les chiffres le démontrent clairement.
Taille et croissance du marché mondial et européen
Le tableau macroéconomique est celui d'un secteur mature en volume mais en profonde transformation technologique. Les analyses de marché les plus récentes convergent sur un point : alors que l'intérieur croît lentement, l'extérieur accélère, porté par la rénovation urbaine, les exigences réglementaires et la demande résidentielle pour des espaces extérieurs vivables.
| Indicateur | Valeur | Horizon | Lecture pour le concepteur |
|---|---|---|---|
| Marché mondial des lampes et de l'éclairage | 139,6 milliards $ (2026) → 170,3 milliards $ (2031), TCAC 4,05% | 2026–2031 | Secteur stable : fournitures et pièces détachées garanties à long terme |
| Marché européen de l'éclairage LED | 25,9 milliards $ (2026) → 32,6 milliards $ (2031), TCAC 4,74% | 2026–2031 | L'Europe croît au-dessus de la moyenne mondiale grâce à la poussée réglementaire |
| Segment extérieur européen | TCAC 5,51% (le plus rapide par utilisateur final) | jusqu'en 2031 | L'extérieur est là où se concentre l'innovation produit aujourd'hui |
| Part du retrofit sur le marché européen de la LED | 62,2% (2025), TCAC 5,36% | 2025–2031 | Deux systèmes sur trois sont des remplacements : la compatibilité dimensionnelle compte |
| Marché mondial des drivers LED | 24,7 milliards $ (2026), TCAC 22,4% | 2026–2031 | L'électronique de puissance est le véritable champ de bataille technologique |
| Part de la LED dans les expéditions mondiales de luminaires | 68% du total | 2024 | Les technologies traditionnelles sont désormais résiduelles |
Les données les plus significatives pour ceux qui conçoivent des plafonniers extérieurs sont doubles. D'une part, le segment extérieur croît plus rapidement que tout autre utilisateur final européen (5,51 % de taux de croissance annuel composé) : cela signifie que l'offre de composants spécialisés (profilés étanches, presse-étoupes IP68, drivers étanches) continuera de s'étendre et de devenir plus accessible. D'autre part, la croissance explosive du marché des drivers (plus de 22 % par an) signale que la valeur se déplace de la source lumineuse vers l'électronique de contrôle : ceux qui économisent sur l'alimentation aujourd'hui économisent sur le composant même dans lequel l'industrie investit le plus.
Pourquoi l'extérieur est en croissance : les quatre moteurs structurels
Derrière les pourcentages se cachent des phénomènes concrets et facilement observables, qu'il vaut la peine de clarifier car ils influencent directement les choix de conception.
Moteur 1 – La redécouverte de l'espace extérieur domestique
À partir de 2020, le jardin, la terrasse et la véranda sont passés du statut d'espaces accessoires à celui de véritables pièces supplémentaires de la maison. Cela a modifié les attentes en matière d'éclairage : il ne suffit plus de "voir" ; il faut un confort visuel comparable à celui de l'intérieur. D'où la demande d'IGC élevé, de températures de couleur chaudes, de gradation et d'absence d'éblouissement : des paramètres qui, il y a quinze ans, n'étaient même pas pris en compte dans l'extérieur résidentiel.
Moteur 2 – La pression réglementaire européenne sur l'efficacité et la réparabilité
Le cycle réglementaire européen couvre désormais l'efficacité minimale, la durée de vie déclarée, la réparabilité, le contenu recyclé et la traçabilité numérique. L'interdiction progressive des tubes fluorescents a déclenché un cycle de remplacement de plusieurs années qui continue de soutenir les volumes. Pour le concepteur, cela se traduit par un avantage concret : les produits conformes doivent déclarer des données photométriques et de durée de vie vérifiables, rendant enfin les luminaires de différentes marques comparables.
Moteur 3 – Le coût de l'énergie comme levier de décision
Avec des prix de l'électricité durablement élevés, le délai d'amortissement d'une rénovation d'éclairage extérieur a été réduit à 2-4 ans dans la plupart des cas résidentiels et à moins de 18 mois dans les environnements commerciaux avec de longues heures de fonctionnement. C'est pourquoi le retrofit représente aujourd'hui plus de 62 % du marché européen.
Moteur 4 – La convergence avec la domotique
Les capteurs crépusculaires, les détecteurs de présence, les protocoles sans fil comme ZigBee et les systèmes de contrôle comme DALI et DMX ont fait de l'éclairage extérieur un sous-système de la maison intelligente. Un système extérieur conçu aujourd'hui sans prévoir de contrôle numérique est déjà obsolète à sa naissance.

3. Anatomie d'un plafonnier LED pour extérieur : les 7 composants critiques
Un plafonnier extérieur de qualité professionnelle n'est pas un objet ; c'est un système. Chacun de ses composants remplit simultanément plusieurs fonctions, et la défaillance d'un seul compromet l'ensemble du luminaire. La logique à adopter est celle de la chaîne : la robustesse globale est égale à celle du maillon le plus faible, et à l'extérieur, le maillon le plus faible est presque toujours celui sur lequel vous avez décidé d'économiser cinq euros. Analysons les sept éléments qui déterminent la qualité réelle du produit, dans l'ordre dans lequel ils affectent la durabilité.
Le corps porteur : structure, dissipateur thermique et barrière
Le corps du plafonnier remplit simultanément trois tâches qui étaient séparées dans l'éclairage traditionnel. C'est un élément structurel, car il doit supporter le poids du luminaire et résister aux contraintes du vent et aux dilatations thermiques différentielles. C'est un dissipateur thermique, car il doit extraire et dissiper la chaleur produite par la jonction LED. Et c'est une barrière environnementale, car il constitue la première défense contre l'eau, la poussière et les insectes.
Pour une utilisation en extérieur, le matériau de choix est l'aluminium extrudé de la série 6000 (généralement 6063 ou 6060), avec une conductivité thermique comprise entre 200 et 220 W/m·K. La comparaison avec les alternatives est impitoyable : le polycarbonate s'arrête à 0,20 W/m·K, l'ABS à 0,17, l'acier à environ 50. Cela signifie qu'un corps en plastique dissipe environ mille fois moins bien qu'un corps en aluminium. Dans les produits d'entrée de gamme, cela est masqué en réduisant considérablement la densité de puissance des LEDs, produisant des luminaires qui chauffent peu mais émettent aussi peu de lumière.
L'épaisseur de paroi : le paramètre que personne ne déclare
Pour un même matériau, la capacité de dissipation dépend de la masse et de la surface d'échange. Pour les applications extérieures, une épaisseur de paroi d'au moins 1,2 à 1,5 mm est recommandée, avec 2 mm comme référence pour les installations à haute densité de puissance ou les climats chauds. Les profilés minces de 0,8 mm, courants dans les produits destinés à l'intérieur, sont inadéquats à l'extérieur tant thermiquement que mécaniquement : ils se déforment, ouvrent les logements des joints et laissent entrer l'eau.
Le diffuseur : PMMA versus polycarbonate
Le diffuseur est le composant le plus exposé et, statistiquement, le premier à montrer des signes de vieillissement. Il doit transmettre la lumière avec une perte minimale, l'homogénéiser en masquant les points lumineux individuels, résister aux rayons ultraviolets sans jaunir et supporter les chocs mécaniques. Le choix du matériau est donc un compromis technique conscient, et non une préférence esthétique.
| Caractéristique | PMMA (acrylique) | Polycarbonate (PC) | Verre trempé |
|---|---|---|---|
| Transmittance lumineuse (clair) | 92% | 88–89% | 90% |
| Résistance aux chocs | Faible (fragile) | Très élevée (200x verre) | Moyenne |
| Stabilité UV | Excellente par nature | Bonne uniquement si co-extrudé UV | Totale |
| Température max de fonctionnement | 80 °C | 120 °C | >200 °C |
| Résistance aux rayures | Bonne | Faible (sans revêtement dur) | Excellente |
| Poids spécifique | 1,19 g/cm³ | 1,20 g/cm³ | 2,50 g/cm³ |
| Classe IK atteignable | IK06–IK07 | IK08–IK10 | IK08–IK10 |
| Utilisation extérieure recommandée | Zones abritées et inaccessibles | Standard pour l'extérieur exposé | Environnements sévères, industriels |
Le résumé opérationnel est clair : pour un plafonnier extérieur exposé, le polycarbonate avec co-extrusion UV est le bon choix dans 90 % des cas. Il sacrifie deux points de pourcentage de transmittance par rapport à l'acrylique mais les rend multipliés en résistance à la grêle, aux coups de pied de football, aux chutes de branches et au vandalisme. Des informations supplémentaires sur les propriétés physico-chimiques de ce polymère sont disponibles dans la fiche technique sur les polycarbonates.
Finition du diffuseur : clair, opale ou microprismatique ?
La finition détermine l'apparence de la lumière tout comme le matériau détermine sa longévité. Les trois familles principales, toutes disponibles dans la gamme Ledpoint de diffuseurs, répondent à différents besoins.
- Clair : transmittance maximale (jusqu'à 92 %), mais les LEDs individuelles restent visibles, créant un effet "pointillé" gênant et un risque élevé d'éblouissement. Adapté uniquement lorsque le luminaire n'est pas dans le champ de vision direct, par exemple dans des corniches lumineuses ou derrière des bandeaux.
- Opale (laitier) : perte de transmittance typique de 25-35 %, mais restitue une ligne lumineuse parfaitement homogène et sans éblouissement. C'est la finition correcte pour les plafonniers dans les vérandas, pergolas et zones où les gens lèvent les yeux. Avec des bandes à haute densité (240-384 LED/m ou COB), un effet parfaitement continu sans points est obtenu.
- Microprismatique : perte de 15-20 %, mais avec un contrôle actif de la distribution photométrique. Il réduit le UGR en concentrant le flux vers le bas et en limitant l'émission à des angles larges. C'est la solution technique pour les soffites et les façades où la dispersion vers le haut et sur les côtés doit être évitée.
Le système d'étanchéité : joints, silicone et presse-étoupes
C'est là que se gagne ou se perd la bataille de la longévité. Plus de 60 % des défaillances prématurées des plafonniers extérieurs sont attribuables à une infiltration d'eau, et dans presque tous les cas, le point d'entrée n'est pas le diffuseur, mais l'un des trois points singuliers du système : les embouts, l'entrée du câble et l'interface avec la surface de montage.
Joints périmétriques
Ils doivent être en silicone ou EPDM, jamais en caoutchouc naturel ou PVC souple, qui durcissent, perdent leur élasticité et se fissurent en deux ou trois saisons. Le silicone conserve ses caractéristiques sur une plage de −50 °C à +200 °C et résiste à l'ozone et aux UV. L'étanchéité est obtenue par une compression uniforme et contrôlée : un joint comprimé au-delà de 30 % de son épaisseur se déforme de manière permanente et n'assure plus l'étanchéité. C'est pourquoi les vis de fermeture doivent être serrées progressivement et en croix, jamais complètement l'une après l'autre.
Embouts
Dans les profilés linéaires, les embouts sont le point le plus critique. Un embout borgne doit avoir son propre joint et être scellé ; un embout percé pour le passage du câble doit intégrer un presse-étoupe avec au moins un indice IP67, dimensionné pour le diamètre exact du câble utilisé. Un presse-étoupe M12 serré sur un câble de 4 mm n'est pas étanche, quelle que soit la force de serrage.
Orientation des entrées de câble
Règle d'or trop souvent ignorée : les entrées de câble doivent toujours être latérales ou inférieures, jamais supérieures. Une entrée orientée vers le haut recueille l'eau par gravité et, tôt ou tard (uniquement à cause de l'expansion et de la contraction de l'air interne pendant les cycles jour/nuit), elle l'aspire à l'intérieur du luminaire. Ce phénomène, appelé "respiration" ou pompage thermique, est la cause cachée de nombreuses condensations inexplicables dans des luminaires apparemment étanches.
La source lumineuse : bande LED, densité et binning
La source lumineuse est le composant sur lequel l'utilisateur final a la plus grande liberté de choix lors de la construction de son propre plafonnier avec un profilé et une bande, comme nous le verrons au chapitre 14. Les paramètres qui comptent sont au nombre de cinq et doivent être évalués dans cet ordre de priorité.
- Indice IP de la bande elle-même : même à l'intérieur d'un profilé étanche, une bande avec un revêtement conforme ou une encapsulation en silicone fournit une seconde barrière qui s'avère décisive en cas de condensation interne. N'utilisez jamais de bandes IP20 nues dans des profilés non parfaitement étanches à l'extérieur.
- Densité de LED par mètre : détermine l'uniformité sous le diffuseur. Avec 60 LED/m et un diffuseur opale de 15 mm, on voit les points ; avec 120 LED/m, le résultat est acceptable ; avec 240 LED/m ou la technologie COB, la ligne est parfaitement continue. La gamme Ledpoint couvre tout le spectre, des bandes 60 LED/m jusqu'aux versions au-delà de 384 LED/m et aux bandes COB.
- Épaisseur du cuivre du PCB : un paramètre presque jamais déclaré par les fabricants bon marché, mais pourtant décisif : un PCB avec cuivre 2 oz (70 µm) dissipe et conduit nettement mieux qu'un 1 oz (35 µm), réduisant la chute de tension le long de la bande et la température de fonctionnement.
- Binning chromatique (SDCM) : un binning MacAdam 3 étapes garantit que deux sections du même lot ont des teintes visuellement identiques. Sur un plafonnier composé de plusieurs profilés adjacents, un binning 5 ou 6 étapes produit des différences de couleur clairement perceptibles et irrécupérables.
- Tension d'alimentation : les bandes 24V sont le standard recommandé pour l'extérieur : pour une même puissance, elles divisent le courant par deux par rapport au 12V, réduisant les pertes par câble d'un facteur quatre et permettant des longueurs plus importantes.
L'alimentation : le composant qui décide de la durée de vie du système
Si nous devions indiquer un seul composant sur lequel ne jamais lésiner, ce serait celui-ci. Statistiquement, lorsqu'un plafonnier LED "grille", dans la majorité des cas, la panne se situe au niveau de l'alimentation, et non des LEDs. Les condensateurs électrolytiques vieillissent avec la température selon une loi exponentielle : chaque augmentation de 10 °C divise par deux leur durée de vie utile. Un driver bon marché installé dans un boîtier fermé exposé au soleil peut passer de 50 000 à 8 000 heures de vie.
Les critères de sélection essentiels pour une utilisation en extérieur sont : un indice IP adapté à l'emplacement, une température ambiante maximale déclarée (Ta) cohérente avec l'installation réelle, une marge de puissance d'au moins 20-25 %, des protections intégrées contre les surtensions, les surcharges, les courts-circuits et les températures excessives. La gamme complète se trouve dans la section alimentations, avec des familles dédiées aux versions 24V et intelligentes pour les systèmes connectés.
Câblage, connexions et accessoires de fixation
Les détails apparemment mineurs sont ce qui détermine si, après cinq ans, le luminaire peut encore être ouvert pour maintenance ou s'il devra être coupé à la meuleuse. À l'extérieur, toute la quincaillerie doit être en acier inoxydable, et le choix de l'alliage n'est pas indifférent.
| Matériau de la quincaillerie | Désignation | Environnement adapté | Remarques |
|---|---|---|---|
| Acier zingué | 8.8 zn | Intérieur uniquement | À éviter à l'extérieur : rouille en 12-24 mois |
| Inox austénitique | A2 (AISI 304) | Extérieur continental, urbain | Excellent rapport performance/prix |
| Inox au molybdène | A4 (AISI 316) | Environnements marins, piscines, industriels | Obligatoire à moins de 5 km de la côte |
| Nylon / polyamide | PA6.6 | Fixations non structurelles | Vérifier la stabilisation UV |
Il en va de même pour les connexions électriques. Utiliser du ruban isolant à l'extérieur doit être considéré comme une erreur grave : il absorbe l'humidité, perd son adhérence à la chaleur et déclenche une corrosion galvanique sur les conducteurs. Les seules solutions acceptables sont le soudage protégé par une gaine thermorétractable à colle intérieure, les connecteurs étanches à sertir et les connecteurs PCB dédiés utilisés à l'intérieur de volumes déjà scellés.
Le système de fixation à la structure
Le dernier composant, souvent expédié en quelques lignes d'instructions, conditionne en réalité à la fois l'étanchéité et la sécurité. Les trois règles essentielles sont les suivantes. Premièrement : ne jamais créer une surface supérieure plane où l'eau peut stagner ; si la géométrie l'exige, prévoir des trous de drainage aux points bas. Deuxièmement : les trous de fixation traversant le volume scellé doivent être rendus étanches par des rondelles ou réalisés dans des logements spéciaux externes au compartiment LED. Troisièmement : la dilatation thermique de l'aluminium est d'environ 2,3 mm pour 10 mètres pour chaque 10 °C de variation ; sur un profilé extérieur de 3 mètres soumis à une variation annuelle de 60 °C, cela représente plus de 4 mm de mouvement, qui doivent être absorbés par des lumières plutôt que par des trous ronds, sinon le luminaire se déformera.
Pour la fixation structurelle, la gamme Ledpoint propose des brides de montage, des câbles de suspension pour les installations suspendues et des raccords pour profilés pour les lignes continues.

4. Profilés en aluminium : le cœur structurel, optique et thermique
S'il y a un concept qui distingue une installation professionnelle d'une installation amateur, c'est la conscience que le profilé n'est pas un conteneur mais un composant actif du système d'éclairage. Changer le profilé, avec la même bande LED, peut modifier la température de fonctionnement des puces de plus de 20 °C, l'uniformité perçue de la lumière radicalement, et la durée de vie utile du luminaire d'un facteur trois. Ce chapitre aborde le profilé pour ce qu'il est : un dissipateur thermique optique structurel.
Pourquoi l'aluminium extrudé n'a pas de véritable alternative
La supériorité de l'aluminium dans les applications LED extérieures repose sur une combinaison de propriétés qu'aucun autre matériau à un coût comparable ne peut offrir simultanément.
Conductivité thermique et fonction de dissipateur
Le profilé absorbe la chaleur produite par la jonction via le PCB de la bande, la conduit dans toute sa masse et la libère dans l'air par convection et rayonnement. Le paramètre qui régit ce processus est la résistance thermique jonction-ambiant (Rth j-a), mesurée en °C/W. Plus elle est faible, plus la jonction fonctionne à une température basse. Un bon profilé en aluminium de 20×10 mm avec une bande de 14,4 W/m maintient la Tj entre 55 et 65 °C ; la même bande collée sur une surface en plastique atteint facilement 95-110 °C.
Les conséquences sont directement lisibles dans le tableau suivant, qui rapporte l'effet de la température de jonction sur la durée de vie utile et le flux lumineux d'une LED blanche de puissance moyenne. C'est la donnée la plus importante de tout ce chapitre. Le concept physique sous-jacent (et le calcul du facteur de dissipation) est ce qui sépare un luminaire qui dure dix ans de celui qui dure dix mois.
| Température de jonction Tj | Flux lumineux relatif | Durée de vie utile L70 estimée | Contexte typique |
|---|---|---|---|
| 45 °C | 102% | > 70 000 h | Profilé généreux, faible densité de puissance |
| 65 °C | 100% | 50 000 h | Conception correcte, condition de référence |
| 85 °C | 95% | 30 000 h | Profilé sous-dimensionné ou encastrement sans circulation d'air |
| 105 °C | 88% | 12 000 h | Bande sur plastique ou sans profilé |
| 125 °C | 78% | < 5 000 h | Condition de défaillance : dégradation du luminophore et délamination |
Le message est sans équivoque : augmenter la température de jonction de 65 °C à 105 °C ne réduit pas la durée de vie de 20 ou 30 %, mais la réduit d'un facteur quatre. Et c'est exactement ce qui se produit lorsque vous achetez une bande LED de qualité et que vous l'installez sans profilé dissipateur, pensant faire une économie.
Stabilité dimensionnelle et résistance mécanique
L'aluminium extrudé de la série 6000 offre une charge de rupture d'environ 200-240 MPa et une rigidité qui permet des portées libres importantes sans flèche visible. Un profilé de 20×10 mm supporte une portée d'environ 1 mètre sans flexion appréciable ; pour des portées plus longues, la hauteur de la section doit être augmentée ou les points de fixation doivent être plus rapprochés. À l'extérieur, cela se traduit directement par l'étanchéité : un profilé qui fléchit ouvre les logements des joints.
Anodisation et protection de surface
L'aluminium brut s'oxyde naturellement, formant une couche passivante de quelques nanomètres, insuffisante dans les environnements agressifs. L'anodisation est un processus électrochimique qui épaissit cette couche de manière contrôlée. Pour une utilisation en extérieur, les références sont : 10-15 µm pour les environnements continentaux normaux, 20-25 µm pour les environnements urbains pollués ou côtiers. Une anodisation de 5 µm, typique des profilés destinés à l'intérieur, cède en quelques années dans un environnement marin.
Continuité électrique et mise à la terre
Avantage souvent oublié : un corps métallique peut être connecté au conducteur de protection, ce qui donne un luminaire de classe I avec un niveau de sécurité électrique plus élevé dans les environnements humides. Un corps en plastique ne le permet pas et oblige à se fier exclusivement à la double isolation.
Familles de profilés et quand les utiliser
Le catalogue des profilés en aluminium comprend des dizaines de géométries. Pour naviguer en extérieur, il est utile de penser en termes de familles fonctionnelles.
| Famille | Caractéristique distinctive | IP atteignable | Utilisation extérieure typique |
|---|---|---|---|
| Étanche en saillie | Joint périmétrique + embouts étanches | IP65–IP67 | Vérandas, poutres, soffites, murs |
| Rond suspendu | Émission 360° ou 270°, esthétique épurée | IP65–IP67 | Pergolas, tonnelles, espaces de restauration extérieurs, suspensions |
| Angulaire 45° | Émission inclinée vers le bas | IP65 | Marches, corniches, chambranles de porte |
| Encastré affleurant | Intégration totale dans la structure | IP65 (avec kit) | Faux-plafonds extérieurs, corniches en plâtre étanches |
| Marchable | Diffuseur renforcé, IK élevé | IP67–IP68 | Allées, bords de piscine, escaliers |
| Ailettes élargies | Surface d'échange thermique étendue | IP65–IP66 | Haute puissance, climats chauds, exposition sud |
Parmi les solutions les plus utilisées pour les plafonniers extérieurs, nous soulignons le profilé étanche rond de diamètre 30 mm, idéal pour créer des suspensions lumineuses sous les pergolas et tonnelles, et le profilé étanche 21×10 mm, le choix minimal pour des lignes lumineuses discrètes sur poutres et soffites. Toute la sélection étanche peut être filtrée dans la section profilés étanches.
Comment dimensionner un profilé : la règle pratique du W/m
Il existe une règle empirique qui permet de vérifier en quelques secondes si une combinaison profilé-bande est thermiquement soutenable à l'extérieur. Elle consiste à comparer la puissance linéaire de la bande avec la section du profilé.
| Puissance de la bande | Section minimale recommandée du profilé | Épaisseur de paroi | Remarques pour l'extérieur |
|---|---|---|---|
| jusqu'à 5 W/m | Profilé minimal 12×7 mm | 1,0 mm | Pas de criticité thermique |
| 5–10 W/m | 16×8 / 17×9 mm | 1,2 mm | Standard pour la plupart des plafonniers |
| 10–15 W/m | 20×10 / 23×10 mm | 1,5 mm | Éviter les encastrements aveugles sans circulation d'air |
| 15–20 W/m | 30×15 mm ou avec ailettes | 1,5–2,0 mm | Vérifier Ta en cas d'exposition directe au soleil |
| plus de 20 W/m | Profilé à ailettes dédié | 2,0 mm+ | Nécessite une vérification thermique spécifique |
Un avertissement fondamental pour une utilisation en extérieur : la température ambiante estivale sous un auvent exposé au sud peut dépasser 45-50 °C, et un profilé foncé exposé au soleil direct peut atteindre 70 °C même avec les LEDs éteintes. Le dimensionnement doit toujours être basé sur la condition la plus défavorable, et non sur la température annuelle moyenne. Dans les climats chauds ou en cas d'exposition critique, il est bon de descendre d'une catégorie de puissance par rapport au tableau, ou de passer à un profilé à ailettes.
Le critère d'uniformité : distance LED-diffuseur
L'autre paramètre clé du profilé, outre les performances thermiques, est la profondeur du canal, qui détermine la distance entre les LEDs et le diffuseur. Cette distance détermine si, sous le diffuseur opale, nous verrons une ligne continue ou une rangée de points.
La règle pratique établie est la suivante : la distance entre le plan des LEDs et la face interne du diffuseur doit être au moins égale à la distance entre deux LEDs consécutives (le pas). Avec une bande de 60 LED/m, le pas est de 16,7 mm, il faudrait donc un profilé d'environ 17 mm de profondeur : irréaliste pour un profilé minimal. Avec 120 LED/m, le pas descend à 8,3 mm, avec 240 LED/m à 4,2 mm, et avec les bandes COB, la notion de pas disparaît complètement. C'est pourquoi la technologie à haute densité ou COB est toujours préférée pour les plafonniers extérieurs de qualité : elle permet des profilés minces avec une uniformité parfaite.

5. Indices IP et IK : la protection est primordiale
C'est le chapitre qui, plus que tout autre, détermine si votre installation durera dix ans ou dix mois. Choisir une protection insuffisante ne signifie pas avoir un produit "un peu moins bon" : cela signifie avoir un produit qui tombera certainement en panne, et c'est seulement une question de temps. L'eau qui pénètre dans un luminaire LED ne provoque pas une défaillance immédiate et visible, mais initie un processus lent et inexorable de corrosion électrochimique des pistes en cuivre et de migration ionique entre les contacts, qui se manifeste des mois plus tard par des scintillements, des sections mortes et enfin l'obscurité totale.
Comment lire vraiment le code IP
Le code IP (International Protection, défini par la norme IEC/EN 60529) se compose de deux chiffres. Le premier indique la protection contre la pénétration de corps solides, le second contre la pénétration de liquides. Contrairement à une idée reçue, les deux échelles ne sont pas linéairement cumulatives : un luminaire IP67 n'est pas automatiquement adapté aux jets d'eau à haute pression typiques des IPX5 et IPX6, car les tests sont de nature différente.
Premier chiffre : protection contre les particules solides
| Chiffre | Protection | Pertinence pour l'extérieur |
|---|---|---|
| 0 | Aucune protection | Inutilisable |
| 2 | Objets > 12,5 mm (doigt) | Intérieur uniquement |
| 4 | Objets > 1 mm (fils, gros insectes) | Minimum pour les zones abritées |
| 5 | Protégé contre la poussière (pénétration non nocive) | Standard recommandé pour l'extérieur |
| 6 | Étanche à la poussière | Environnements poussiéreux, agricoles, côtiers |
Deuxième chiffre : protection contre la pénétration de liquides
| Chiffre | Test standard | Condition réelle correspondante |
|---|---|---|
| 1–2 | Gouttes verticales (y compris à 15°) | Condensation, écoulement : insuffisant à l'extérieur |
| 3 | Pluie jusqu'à 60° de la verticale | Pluie légère sans vent |
| 4 | Projections de toute direction | Auvent profond, pergola fermée |
| 5 | Jets d'eau, buse 6,3 mm, 12,5 l/min | Pluie battante + vent : le standard extérieur |
| 6 | Jets puissants, buse 12,5 mm, 100 l/min | Nettoyage au karcher, exposition sévère |
| 7 | Immersion temporaire 1 m pendant 30 min | Zones inondables, allées, bord de piscine |
| 8 | Immersion continue au-delà de 1 m | Submergé : fontaines, bassins, piscines |
Quel IP pour quel emplacement : le tableau de décision
Traduire les codes en décisions concrètes est le véritable objectif. Le tableau suivant croise l'emplacement physique avec l'IP minimum et recommandé, en incluant le facteur climatique ignoré dans la plupart des guides.
| Emplacement | IP minimum | IP recommandé | En zone côtière / montagneuse |
|---|---|---|---|
| Véranda profonde > 2,5 m, fermée sur 3 côtés | IP44 | IP65 | IP65 + A4 |
| Auvent peu profond ou ouvert sur les côtés | IP65 | IP65 | IP66 |
| Pergola avec rideaux latéraux | IP44 | IP65 | IP65 |
| Pergola ouverte / bioclimatique | IP65 | IP66 | IP66/IP67 |
| Soffite exposé | IP65 | IP66 | IP66 + A4 |
| Mur périmétrique / façade | IP65 | IP66 | IP66/IP67 |
| Carport / parking couvert | IP54 | IP65 | IP65 |
| Bord de piscine (hors zone 0/1) | IP65 | IP67 | IP67 + A4 |
| Allée marchable | IP67 | IP67 + IK10 | IP68 |
| Zone inondable | IP67 | IP68 | IP68 |
L'erreur conceptuelle la plus courante sur l'indice IP
Cela mérite un paragraphe séparé car cela revient systématiquement. L'indice IP se réfère au système complet assemblé, et non aux composants individuels. Monter une bande LED déclarée IP20 à l'intérieur d'un profilé déclaré IP65 ne produit pas un système IP65 si ne serait-ce qu'un des éléments suivants est déficient : joints périmétriques, embouts avec leur joint, presse-étoupe, étanchéité entre le profilé et la surface de montage.
L'inverse est tout aussi vrai et tout aussi ignoré : un luminaire IP67 peut être rendu IP20 par un installateur qui fait passer le câble par un trou percé à la perceuse et le scelle avec du silicone acétique (qui, soit dit en passant, libère de l'acide acétique corrosif pour le cuivre et l'aluminium : seul le silicone neutre oxime doit être utilisé à l'extérieur). La classification IP est une propriété de l'installation, pas une étiquette sur la boîte.
Le problème de la condensation interne
Il existe un phénomène qui surprend de nombreux installateurs : un luminaire parfaitement étanche peut se remplir d'eau sans qu'une seule goutte ne soit entrée de l'extérieur. Le mécanisme est simple. L'air emprisonné lors de l'assemblage contient un certain niveau d'humidité ; pendant la nuit, le luminaire refroidit en dessous du point de rosée, et cette vapeur se condense sur les parois internes. Si le luminaire a été scellé par un jour humide, la quantité d'eau qui peut s'accumuler est significative.
Les contre-mesures professionnelles sont au nombre de trois : assembler dans un environnement sec, prévoir des membranes compensatrices respirantes (breather vents) dans les produits qui les supportent, ou (dans les installations artisanales) insérer un petit sachet de gel de silice dans le volume avant le scellement. Dans les profilés linéaires longs, la solution la plus efficace reste une installation avec une légère pente et un micro-trou de drainage de 1 mm au point le plus bas, ce qui permet à la condensation éventuelle de s'échapper sans laisser entrer les jets.
Indice IK : la protection oubliée
Alors que l'indice IP est maintenant largement connu, l'indice IK (norme EN 62262) reste largement ignoré, pourtant à l'extérieur il est loin d'être secondaire. Il mesure la résistance de l'enveloppe aux chocs mécaniques externes, exprimée en joules d'énergie d'impact.
| Classe IK | Énergie d'impact | Équivalence pratique | Où est-elle nécessaire |
|---|---|---|---|
| IK02 | 0,2 J | Impact négligeable | Intérieur protégé |
| IK06 | 1 J | Objet de 250 g de 40 cm | Extérieur en hauteur, inaccessible |
| IK08 | 5 J | Objet de 1,7 kg de 30 cm ; grosse grêle | Minimum recommandé pour l'extérieur |
| IK09 | 10 J | Objet de 5 kg de 20 cm | Aires de jeux, cours de copropriété |
| IK10 | 20 J | Objet de 5 kg de 40 cm | Espaces publics, allées, zones à risque de vandalisme |
Le diffuseur est presque toujours l'élément qui limite l'indice IK de l'ensemble du luminaire, et c'est précisément pourquoi le polycarbonate est préférable à l'acrylique dans les environnements extérieurs exposés : pour une même épaisseur, il garantit deux ou trois classes IK supérieures. Dans les environnements résidentiels avec enfants, animaux ou aires de jeux, l'IK08 devrait être considéré comme une exigence minimale non négociable.
Autres paramètres de résistance souvent négligés
Outre IP et IK, trois paramètres complètent le profil de résistance environnementale d'un plafonnier extérieur et méritent d'être vérifiés dans les fiches techniques.
- Plage de température de fonctionnement (Ta) : un luminaire déclaré Ta −20…+40 °C n'est pas adapté à un grenier exposé au sud où les températures estivales dépassent 50 °C. Si Ta est dépassée, les protections thermiques du driver réduisent la puissance ou éteignent le luminaire, et sans protections, la durée de vie utile s'effondre.
- Résistance aux embruns salins (EN ISO 9227) : pertinente à moins de 5-10 km de la côte. Les tests standard sont de 240, 480 ou 720 heures ; pour les environnements marins, il faut viser au moins 480 heures sans corrosion significative.
- Classe d'isolation électrique : Classe I (avec conducteur de protection) ou Classe II (double isolation). Dans les environnements humides, la Classe II offre une marge de sécurité intrinsèquement plus élevée, tandis que la Classe I nécessite un système de mise à la terre efficace et testé.

6. Lumens, lux et watts : comment concevoir réellement l'éclairage extérieur
Nous sommes au cœur de l'éclairage du guide. La question que nous recevons le plus fréquemment est "de combien de lumens ai-je besoin pour ma véranda ?", et pour y répondre, une méthode de calcul précise et reproductible est nécessaire, que chacun peut appliquer en cinq minutes avec une calculatrice. Dans ce chapitre, nous la présentons étape par étape, avec des valeurs de référence réglementaires et trois exemples entièrement résolus.
Grandeurs photométriques : les comprendre une fois pour toutes
La confusion entre lumens, lux, watts et candelas est la principale cause d'erreurs de dimensionnement. La clarifier prend deux minutes et résout 90 % des doutes.
| Grandeur | Unité | Ce qu'elle mesure | Analogie |
|---|---|---|---|
| Flux lumineux | lumen (lm) | La lumière totale émise par la source | Litres d'eau sortant du robinet |
| Éclairement | lux (lx) = lm/m² | La lumière atteignant une surface | La quantité d'eau qui mouille un mètre carré de sol |
| Intensité lumineuse | candela (cd) | La lumière émise dans une direction spécifique | La force du jet dans une direction |
| Luminance | cd/m² | La lumière perçue par l'œil depuis une surface | À quel point ce que nous regardons "brille" |
| Puissance | watt (W) | L'énergie électrique absorbée | Le coût sur la facture, pas la lumière |
| Efficacité lumineuse | lm/W | La quantité de lumière obtenue pour chaque watt | Les "kilomètres par litre" de l'éclairage |
Le concept clé est le suivant : les watts ne mesurent pas la lumière. À l'ère de l'incandescence, il y avait une correspondance stable (une ampoule de 100 W produisait toujours environ 1 300 lm), et de là est venue l'habitude de "penser en watts". Avec la LED, cette correspondance a disparu : deux luminaires de 20 W peuvent émettre 1 400 lm ou 2 800 lm selon leur efficacité. Le paramètre correct à comparer au moment de l'achat est toujours le flux lumineux en lumens, encore mieux s'il est déclaré comme flux du luminaire (et non de la source nue) et comme valeur maintenue.
Combien de lux sont vraiment nécessaires : valeurs de référence
Le point de départ de toute conception d'éclairage est l'éclairement moyen maintenu requis pour la tâche visuelle. Pour les zones de travail extérieures, la référence réglementaire est la UNI EN 12464-2 ; pour les espaces résidentiels, où il n'y a pas d'obligation, on utilise des valeurs de bonne pratique de conception. Le tableau suivant combine les deux.
| Environnement / tâche visuelle | Éclairement recommandé | Uniformité min. (U0) | Remarques |
|---|---|---|---|
| Chemin piétonnier, allée | 20–50 lx | 0,25 | Suffisant pour une orientation sûre |
| Jardin, espaces verts de repos | 30–75 lx | 0,25 | Préférer plusieurs points lumineux de faible puissance |
| Véranda, terrasse, zone de détente | 75–150 lx | 0,40 | Confort pour la lecture et la conversation |
| Espace de restauration extérieur, table | 150–200 lx | 0,40 | Sur le plan de la table, avec IGC ≥ 90 |
| Entrée principale, porte d'entrée | 100–150 lx | 0,40 | Reconnaissance faciale et visibilité de la serrure |
| Escaliers extérieurs et changements de niveau | 100 lx | 0,40 | Éclairer la contremarche, pas le palier |
| Carport, parking couvert | 75–100 lx | 0,40 | 200 lx si de petites tâches de maintenance sont effectuées |
| Zone de travail / manœuvre extérieure | 150–300 lx | 0,40–0,50 | Référence UNI EN 12464-2 |
| Dehors commercial, terrasses | 100–200 lx | 0,40 | Vérifier la réglementation municipale |
| Bord de piscine | 50–100 lx | 0,40 | Éviter les reflets éblouissants sur l'eau |
Une observation qui fait la différence entre un projet amateur et un projet professionnel : la valeur à respecter est l'éclairement moyen maintenu, c'est-à-dire celui en fin de vie du système et avec des surfaces sales, et non celui du jour de la mise en service. Pour cette raison, un facteur de maintenance (FM) généralement compris entre 0,80 et 0,90 pour les luminaires LED fermés dans un environnement extérieur propre, et jusqu'à 0,70 dans les environnements poussiéreux, est introduit dans les calculs.
La formule de calcul du flux total
La méthode du flux total (ou méthode du facteur d'utilisation) est plus que suffisante pour dimensionner les plafonniers extérieurs dans un contexte résidentiel et de petite entreprise. La formule est la suivante.
Φtot = (E × S) / (U × FM)
où :
Φtot = flux lumineux total requis (lumens)
E = éclairement souhaité (lux)
S = surface à éclairer (m²)
U = facteur d'utilisation (0,4–0,7 en extérieur)
FM = facteur de maintenance (0,75–0,90)
Comment choisir le facteur d'utilisation U
Le facteur d'utilisation représente la proportion du flux émis qui atteint réellement la surface utile. À l'extérieur, il est toujours plus faible qu'à l'intérieur, car les murs et les plafonds qui dans une pièce réfléchissent la lumière sont absents. Comme référence pratique :
- U = 0,40–0,50 — espace complètement ouvert, aucune surface réfléchissante, luminaires à haute hauteur (> 4 m).
- U = 0,50–0,60 — véranda ou pergola avec plafond sombre et un ou deux côtés fermés, hauteur 2,5-3,5 m.
- U = 0,60–0,70 — environnement semi-fermé avec plafond et murs clairs, faible hauteur, diffuseurs à faisceau contrôlé.
Trois exemples résolus étape par étape
La théorie n'est vraiment comprise qu'en l'appliquant. Examinons trois situations typiques, avec toutes les étapes explicites.
Cas 1 – Véranda de 20 m² pour zone de détente
Données : surface 20 m², éclairement cible 100 lx, plafond clair avec murs sur deux côtés (U = 0,60), environnement propre (FM = 0,85).
Φtot = (100 × 20) / (0,60 × 0,85) = 2 000 / 0,51 = 3 922 lumens.
Avec une bande LED de 1 100 lm/m, environ 3,6 mètres linéaires sont nécessaires, idéalement répartis sur deux ou trois lignes parallèles pour garantir l'uniformité. En termes de puissance, avec une efficacité de 120 lm/W, nous sommes à environ 33 W au total : moins qu'une vieille ampoule à incandescence, pour éclairer toute une véranda à un niveau de confort.
Cas 2 – Pergola de restauration de 12 m²
Données : surface 12 m², éclairement cible 180 lx sur le plan de la table, structure ouverte sur les côtés avec plafond en bois sombre (U = 0,50), FM = 0,85.
Φtot = (180 × 12) / (0,50 × 0,85) = 2 160 / 0,425 = 5 082 lumens.
Ici, cependant, une considération qualitative entre en jeu : 180 lx constants dans toute la pergola seraient excessifs et peu atmosphériques. La solution professionnelle est la superposition : un plafonnier linéaire gradable d'environ 3 000 lm pour l'éclairage général (réglable à 30 % pendant le dîner) plus un élément suspendu ciblé sur la table d'environ 1 500-2 000 lm. La puissance totale installée reste similaire, mais le contrôle dynamique multiplie la qualité perçue.
Cas 3 – Soffite périmétrique sur 30 mètres linéaires
Ici, l'objectif n'est pas l'éclairement sur une surface mais un effet architectural avec une fonction de sécurité périmétrique. Le raisonnement est inversé : partir de l'effet souhaité et vérifier la consommation.
Avec une bande de 9,6 W/m sur 30 mètres, on obtient environ 288 W au total et 33 000 lm : beaucoup, peut-être trop pour un contexte résidentiel, et avec une consommation qui à 5 heures de soirée pendant 365 jours dépasse 525 kWh par an. Descendre à une bande de 4,8 W/m divise tout par deux (144 W, environ 16 500 lm) tout en obtenant un effet périmétrique très présent. Ajouter une gradation de 40 % après 23 h 00 réduit la consommation annuelle en dessous de 200 kWh, avec une économie de plus de 60 % et un impact lumineux nocturne beaucoup plus respectueux.
Tableau récapitulatif : combien de lumens et de watts par mètre carré
Pour ceux qui cherchent une réponse immédiate sans passer par la formule, voici les valeurs récapitulatives, calculées avec U = 0,55 et FM = 0,85, soit des conditions moyennes réalistes.
| Surface | Utilisation douce (50 lx) | Utilisation détente (100 lx) | Utilisation fonctionnelle (150 lx) | Watts indicatifs (détente, 120 lm/W) |
|---|---|---|---|---|
| 5 m² | 535 lm | 1 070 lm | 1 605 lm | ~9 W |
| 10 m² | 1 070 lm | 2 140 lm | 3 210 lm | ~18 W |
| 15 m² | 1 605 lm | 3 210 lm | 4 815 lm | ~27 W |
| 20 m² | 2 140 lm | 4 280 lm | 6 420 lm | ~36 W |
| 30 m² | 3 210 lm | 6 420 lm | 9 630 lm | ~54 W |
| 50 m² | 5 350 lm | 10 700 lm | 16 050 lm | ~89 W |
Règle pratique à retenir : pour une utilisation résidentielle confortable dans des espaces extérieurs couverts, il faut en moyenne 200-215 lumens par mètre carré, ce qui équivaut à environ 1,8 W/m² avec des LEDs à bon rendement. Quiconque propose 5 ou 6 W/m² surdimensionne considérablement, avec des conséquences sur les coûts, l'éblouissement et la pollution lumineuse.
Uniformité et positionnement : où va la lumière, pas seulement combien
Une installation peut avoir un flux total parfaitement correct et être pourtant désagréable si ce flux est mal distribué. Le paramètre qui mesure cette qualité est l'uniformité U0, définie comme le rapport entre l'éclairement minimum et l'éclairement moyen. Un U0 de 0,40 signifie que le point le plus sombre reçoit 40 % de la moyenne : en dessous de ce seuil, l'œil perçoit clairement des zones d'ombre et la sensation de sécurité diminue.
Pour obtenir une bonne uniformité avec des plafonniers et des profilés linéaires, trois règles géométriques simples et fiables s'appliquent :
- Espacement maximal entre les luminaires ponctuels ≈ 1,5 fois la hauteur d'installation. À 2,8 m de hauteur, ne pas dépasser 4,2 m entre un point et un autre.
- Distance par rapport aux murs ≈ la moitié de l'espacement. Les murs périmétriques reçoivent moins de flux et doivent être desservis plus près.
- Avec les profilés linéaires continus, l'uniformité est intrinsèquement plus élevée : la source étendue élimine les cônes d'ombre typiques des sources ponctuelles. C'est la principale raison pour laquelle, dans la conception contemporaine des vérandas et pergolas, la ligne lumineuse a largement remplacé le plafonnier rond traditionnel.

7. Température de couleur, IGC, SDCM et papillotement : la qualité de la lumière
Jusqu'à présent, nous avons parlé de la quantité de lumière nécessaire. Nous abordons maintenant un sujet tout aussi décisif et beaucoup plus négligé : de quel type de lumière il s'agit. Deux plafonniers émettant exactement les mêmes lumens peuvent créer des environnements perceptuellement opposés : l'un accueillant, naturel, reposant ; l'autre froid, plat, presque hospitalier. La différence réside dans quatre paramètres qui apparaissent rarement dans les fiches produits grand public mais sont la marque d'un produit professionnel.
Température de couleur corrélée (CCT)
Exprimée en kelvins, la CCT décrit la "teinte" de la lumière blanche par analogie avec la couleur émise par un corps noir chauffé à cette température. Contrairement à l'intuition, plus le chiffre est élevé, plus la lumière paraît froide : 2 700 K est chaud et ambré, 6 500 K est froid et bleuté.
| CCT | Nom | Perception | Application extérieure recommandée |
|---|---|---|---|
| 2 200 K | Ambré / extra chaud | Flamme, coucher de soleil | Zones naturelles, zones de protection de la faune, ambiance |
| 2 700 K | Blanc chaud | Intime, accueillant | Vérandas résidentielles, terrasses, pergolas |
| 3 000 K | Blanc chaud | Chaud mais net | Le standard pour l'extérieur résidentiel |
| 4 000 K | Blanc neutre | Objectif, énergétique | Carports, entrées commerciales, zones fonctionnelles |
| 5 000–6 500 K | Blanc froid | Clinique, technique | Industriel, sécurité, vidéosurveillance |
| CCT variable (tunable) | 2 700–6 500 K | Adaptatif | Installations intelligentes, dehors polyvalents |
Le conseil de conception est clair : dans les environnements extérieurs résidentiels, ne pas dépasser 3 000 K. Il y a trois raisons. D'abord, le confort perceptif : la lumière chaude est associée au repos et aux soirées conviviales. Ensuite, l'impact sur la faune : la composante bleue des sources froides désoriente les insectes, les oiseaux migrateurs et les chauves-souris de manière disproportionnée. Troisièmement, la perception du brouillard et de l'humidité : la lumière chaude pénètre mieux la brume et produit moins de "voile" lumineux que la lumière froide.
Une dernière recommandation opérationnelle qui évite des résultats désagréables : dans un même environnement visuel, la CCT doit être homogène. Voir une ligne 3 000 K à côté d'une ligne 4 000 K produit un effet de "saleté chromatique" qu'aucun nombre de lumens ne peut compenser. La gamme Ledpoint permet une sélection précise de la teinte dans les catégories blanc chaud 2200-3500K, blanc 3800-5300K, et blanc froid 5500-8700K, ainsi que les solutions CCT ajustable.
Indice de rendu des couleurs (IGC/Ra) et TM-30
L'IGC mesure la fidélité avec laquelle une source rend les couleurs des objets par rapport à une référence idéale. Il est exprimé sur une échelle jusqu'à 100 et est calculé comme la moyenne du rendu sur huit échantillons chromatiques pastel (R1-R8). C'est une métrique imparfaite mais reste la référence commerciale universelle.
| Valeur IGC | Évaluation | Effet visible à l'extérieur | Où est-elle acceptable |
|---|---|---|---|
| < 70 | Médiocre | Verts ternes, tons de peau grisâtres | Aucune application résidentielle |
| 70–79 | Suffisant | Couleurs reconnaissables mais ternes | Zones techniques, entrepôts extérieurs |
| 80–89 | Bon | Rendu correct pour un usage quotidien | Minimum pour l'extérieur résidentiel |
| 90–95 | Excellent | Verts des plantes et bois naturels fidèles | Recommandé pour les jardins et les espaces de restauration |
| > 95 | Référence | Rendu presque solaire | Hôtellerie de luxe, commerce, photographie |
La valeur R9 : le paramètre qui révèle la vérité
Il y a un chiffre qui expose les valeurs IGC gonflées : R9, le rendu du rouge saturé. Il n'est pas inclus dans le calcul de l'IGC moyen, et c'est précisément pourquoi de nombreuses LEDs bon marché le sacrifient complètement, atteignant des valeurs R9 de zéro ou même négatives tout en revendiquant un IGC 80. Le résultat pratique est que le rouge des fleurs, le bois des meubles d'extérieur et surtout les tons de peau des personnes apparaissent ternes et maladifs. Un produit professionnel déclare un R9 ≥ 50, tandis que les versions haut de gamme dépassent 90.
Pour les espaces extérieurs où les couleurs naturelles sont appréciées (jardins, espaces de restauration, terrasses), choisir des bandes avec IGC 90+ est un investissement immédiatement perceptible. Dans la gamme Ledpoint, les lignes Sunlike et Circadian Light poussent le concept plus loin, reconstituant un spectre beaucoup plus proche de la lumière du soleil.
SDCM et binning : la cohérence chromatique entre luminaires
Imaginez installer quatre plafonniers linéaires identiques sous la même véranda et découvrir, une fois allumés, que l'un tire vers le rose et un autre vers le verdâtre. Ce n'est pas un défaut : c'est la tolérance de binning, et elle est mesurée en pas de MacAdam (SDCM, Standard Deviation of Colour Matching).
| SDCM | Perception de la différence | Qualité du produit |
|---|---|---|
| 1–2 pas | Imperceptible même en comparaison directe | Professionnel haut de gamme |
| 3 pas | Non perceptible en usage réel | Standard de qualité recommandé |
| 4 pas | Visible lorsqu'ils sont directement adjacents | Acceptable pour les applications non contiguës |
| 5–7 pas | Clairement visible | Produits d'entrée de gamme, à éviter dans les lignes continues |
La règle opérationnelle est simple : pour toute installation où deux ou plusieurs luminaires sont visibles simultanément, exiger un binning dans les 3 pas de MacAdam et, lorsque c'est possible, acheter tout le matériel du même lot de production. C'est une précaution sans coût qui élimine l'un des défauts esthétiques les plus frustrants et irrécupérables.
Papillotement et confort visuel : le paramètre invisible
Le papillotement est l'oscillation périodique du flux lumineux due à l'alimentation électrique. L'œil ne le perçoit pas consciemment au-dessus de 100 Hz, mais le système nerveux l'enregistre quand même, et il est associé dans la littérature à la fatigue visuelle, aux maux de tête et, chez les sujets sensibles, à des troubles plus graves. À l'extérieur, l'effet stroboscopique s'y ajoute : les objets en mouvement (un ventilateur, l'eau d'une fontaine, une pâle de ventilateur de plafond) semblent immobiles ou saccadés, avec des implications pour la sécurité.
Les paramètres de référence sont le Pourcentage de papillotement et la Mesure de visibilité stroboscopique (SVM). Les bonnes pratiques européennes indiquent SVM ≤ 1,0 pour les environnements où les gens séjournent. En pratique, le papillotement dépend presque entièrement de la qualité du driver : une alimentation à courant constant bien filtrée produit un papillotement pratiquement nul, tandis que les drivers bon marché à faible capacité de filtrage peuvent dépasser 40 % de modulation. Pour cette raison, dans les installations directes en 230 V, il est conseillé d'opter pour des solutions spécifiquement conçues, comme les drivers 230V anti-papillotement.
Éblouissement et UGR en extérieur
Le confort visuel en extérieur concerne principalement le contrôle de l'éblouissement. Un plafonnier monté à 2,4 m avec un diffuseur clair et des LEDs visibles produit un contraste de luminance entre la source et le fond nocturne qui peut dépasser 1:10 000, créant un éblouissement débilitant et, paradoxalement, réduisant la capacité à voir ce qui l'entoure.
Les contre-mesures sont au nombre de quatre, par ordre d'efficacité : toujours utiliser des diffuseurs opales ou microprismatiques dans les positions situées dans le champ de vision ; augmenter la hauteur d'installation lorsque c'est possible ; réduire la puissance tout en augmentant le nombre de points lumineux, en répartissant le flux sur plusieurs sources moins lumineuses ; protéger mécaniquement avec des ailettes, des corniches ou des profilés angulaires qui cachent la source à la vue directe. Ce dernier point est le principe de la lumière sans luminaire : on voit l'effet de la lumière sur la surface, et non le luminaire qui la produit. C'est l'approche qui caractérise la conception de qualité contemporaine et qui peut être réalisée simplement et économiquement avec des profilés linéaires.

8. Où installer les plafonniers pour extérieur : 10 scénarios réels
Chaque emplacement extérieur présente une combinaison unique d'exposition, de contraintes structurelles, de besoins esthétiques et d'exigences fonctionnelles. Dans ce chapitre, nous abordons dix scénarios concrets, en indiquant pour chacun le degré de protection, le type de profilé, la température de couleur, l'éclairement cible et les erreurs spécifiques à éviter. C'est la section à consulter pour passer de la théorie à votre propre projet.
Véranda profonde et auvent
C'est l'emplacement classique des plafonniers extérieurs, et apparemment le plus simple : le luminaire est protégé de la pluie verticale et ne reçoit pas de soleil direct. Cependant, cette simplicité est trompeuse, car la véranda concentre trois problèmes moins intuitifs : une mauvaise circulation de l'air qui pénalise la dissipation, une humidité montante et condensante qui stagne les jours froids, et des rafales de vent qui peuvent pousser la pluie oblique jusqu'au fond de la structure.
Configuration recommandée : profilé étanche monté au plafond ou suspendu, IP65, diffuseur opale, 3 000 K, IGC 90, éclairement 100-150 lx. Pour la partie thermique, éviter d'encastrer le profilé dans des corniches aveugles sans circulation d'air : si la conception architecturale l'exige, augmenter d'une section de profilé. Erreur typique à éviter : installer le profilé affleurant au plafond avec une surface supérieure plane et sans drainage, créant une surface de collecte pour la condensation qui goutte de la dalle.
Pergola et tonnelle en bois
La pergola pose un problème structurel spécifique : le bois bouge. Une structure en bois exposée à l'extérieur varie dimensionnellement avec l'humidité de manière non négligeable, et un profilé en aluminium rigidement fixé à deux poutres différentes peut être soumis à des tensions considérables.
Configuration recommandée : profilé rond suspendu ou profilé linéaire fixé à une seule poutre, IP65, 2 700-3 000 K, gradable, éclairement général 75-100 lx intégré à un point focalisé sur la table. La fixation doit se faire avec des lumières plutôt que des trous ronds, pour absorber les mouvements différentiels. Prétraiter le bois avec un produit de préservation et ne jamais fixer directement sur du bois non sec. Pour les suspensions, les câbles de suspension réglables permettent un calibrage de la hauteur sur site, précieux sur les structures qui ne sont pas parfaitement de niveau.
Pergolas bioclimatiques et structures à lamelles
Les pergolas bioclimatiques présentent un défi particulier : lorsque les lamelles sont ouvertes, le luminaire est effectivement dans un emplacement extérieur exposé. De nombreuses installations échouent parce qu'elles sont conçues en considérant la configuration fermée comme la condition de référence.
Configuration recommandée : IP66 minimum, profilé avec drainage, quincaillerie inox A2 (A4 en environnement côtier), câbles avec gaine résistante aux UV. En cas d'intégration dans les poutres en aluminium de la structure, vérifier que la cavité ne sert pas de canal de drainage des eaux de pluie : c'est une erreur récurrente et dévastatrice.
Façade et éclairage architectural
Éclairer une façade avec des lignes continues est l'une des applications les plus demandées aujourd'hui et celle où la qualité des composants est immédiatement visible, car la lumière rasante sur un mur amplifie toute non-uniformité : une LED morte, une différence de CCT, une ombre portée par une bride mal positionnée sont visibles à des dizaines de mètres.
Configuration recommandée : IP66, profilés assemblables avec kits d'assemblage étanches, diffuseur microprismatique pour contrôler l'émission vers le haut, binning obligatoire dans les 3 pas, 3 000 K ou 4 000 K selon les matériaux de la façade. Note sur l'ULOR (Upward Light Output Ratio) : de nombreuses réglementations régionales italiennes sur la pollution lumineuse imposent un flux nul émis vers l'hémisphère supérieur pour les luminaires installés à l'extérieur. Nous en parlons en détail au chapitre 13.
Soffite périmétrique
La ligne lumineuse sous l'avant-toit est une solution élégante mais aussi insidieuse qu'élégante. L'avant-toit est par définition le point où toute l'eau de la pente du toit est concentrée, et en cas de blocage ou de débordement, le plafonnier est frappé par un volume d'eau bien supérieur à la pluie directe.
Configuration recommandée : IP66 minimum, IP67 dans les zones à fortes précipitations, profilé installé avec la face d'émission vers le bas et jamais vers le haut, entrée de câble latérale, distance de la feuille de gouttière suffisante pour éviter les gouttes directes sur le corps. Le contrôle pratique à effectuer avant l'installation est trivial mais concluant : mouiller la gouttière avec un tuyau d'arrosage et observer où s'écoule le flux.

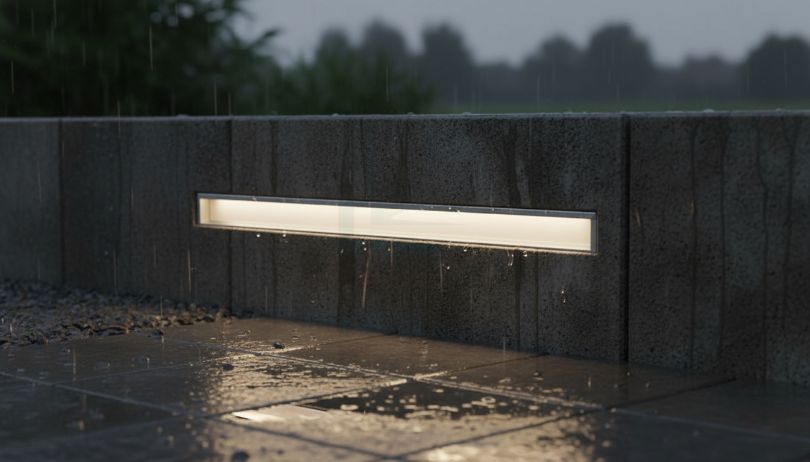

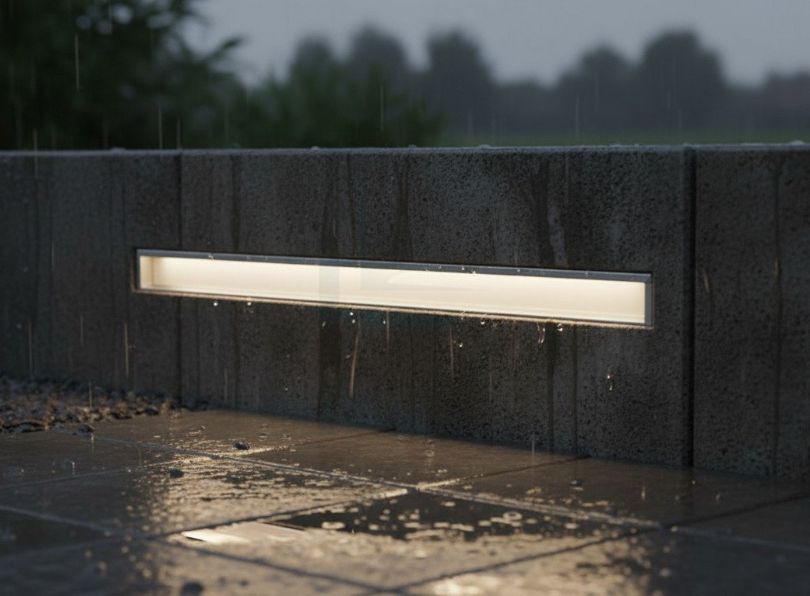

Murs périmétriques et clôtures
L'éclairage des murs de clôture a une double fonction : délimiter les limites et dissuader. Ici, le plafonnier fonctionne dans des conditions d'exposition totale et souvent à faible hauteur, ce qui introduit la question de la résistance mécanique.
Configuration recommandée : IP66 et IK08 minimum, 2 700-3 000 K pour éviter de créer des barrières de lumière froide désagréables pour les voisins, faible éclairement (30-50 lx) avec émission vers le bas strictement contrôlée. Le risque le plus concret dans ce scénario n'est pas technique mais relationnel : la lumière qui envahit les propriétés voisines ou les fenêtres est l'une des causes les plus fréquentes de conflits de voisinage dans le domaine de l'éclairage. Les profilés avec diffuseurs microprismatiques ou blindage mécanique résolvent le problème à la racine.
Escaliers extérieurs et changements de niveau
Les escaliers extérieurs sont le point le plus à risque d'accident de tout l'espace extérieur, et l'éclairage y a une fonction qui est principalement liée à la sécurité. Le principe directeur est contre-intuitif : il ne faut pas éclairer la marche, il faut rendre son bord lisible.
Configuration recommandée : lumière rasante latérale ou depuis la contremarche, profilé angulaire 45°, IP65-IP67 si soumis à lavage ou accumulation d'eau, 100 lx, CCT 3 000 K. Éviter à tout prix la lumière frontale dirigée vers la personne qui monte : elle provoque un éblouissement et annule la perception des changements de niveau, obtenant l'effet inverse. Faire également attention aux ombres portées : une source unique placée en hauteur produit des ombres longues qui peuvent masquer les marches.
Carport et parking couvert
Ici, le besoin est purement fonctionnel et les priorités changent : une lumière objective est nécessaire pour permettre les manœuvres, trouver des objets dans le coffre, reconnaître les plaques d'immatriculation et les personnes. C'est l'un des rares scénarios résidentiels où le 4 000 K est pleinement justifié.
Configuration recommandée : IP65, 4 000 K, 75-100 lx (jusqu'à 200 lx si de petites tâches de maintenance sont effectuées), profilé linéaire s'étendant longitudinalement dans le sens de l'entrée. La combinaison avec un détecteur de mouvement est particulièrement recommandée : elle réduit la consommation à quelques kWh par an et ajoute une fonction de dissuasion. La gamme des capteurs comprend des solutions PIR et micro-ondes adaptées à cette application.
Bord de piscine et zones humides
La présence d'eau introduit des contraintes réglementaires strictes liées aux zones de sécurité définies par la norme CEI 64-8 section 702. En simplifiant : la zone 0 est à l'intérieur de la piscine, la zone 1 s'étend jusqu'à 2 m du bord et 2,5 m de hauteur, la zone 2 pour 1,5 m supplémentaire. Dans les zones 0 et 1, seuls les luminaires à très basse tension de sécurité (SELV, 12 V) avec des exigences IP très élevées sont autorisés.
Configuration recommandée (hors zone 1) : IP67, SELV 12 V ou 24 V avec alimentation positionnée à l'extérieur de la zone, quincaillerie A4 obligatoire (le chlore est extrêmement agressif), 3 000 K, éclairement 50-100 lx avec contrôle des réflexions spéculaires sur la surface de l'eau. La résistance au chlore et aux produits de traitement doit être explicitement vérifiée : de nombreux luminaires qui passent brillamment les tests d'embruns salins échouent dans les environnements chlorés.
Environnement marin et climats agressifs
Nous terminons par le scénario le plus sévère. À moins de cinq kilomètres de la côte, l'aérosol salin transporté par le vent attaque l'aluminium, l'acier et même les joints à une vitesse qui surprend ceux qui n'ont pas d'expérience directe. Les installations réalisées avec des composants "extérieur génériques" dans ces contextes montrent des signes de corrosion après la première saison.
Configuration recommandée : IP66 minimum, anodisation 20-25 µm ou revêtement par poudre avec primaire, quincaillerie exclusivement en acier inoxydable A4 (AISI 316), joints en silicone, connexions complètement encapsulées, éviter l'association de métaux différents qui déclenche la corrosion galvanique (ne jamais visser une vis en acier ordinaire sur de l'aluminium en milieu salin). La maintenance doit être intensifiée : un rinçage à l'eau douce au moins deux fois par an, une opération simple qui prolonge considérablement la durée de vie du système.
Tableau récapitulatif des scénarios
Nous résumons tous les cas dans un seul tableau de référence rapide, conçu pour être imprimé et emporté sur le site.
| Scénario | IP / IK | CCT | Lux cible | Diffuseur | Criticité principale |
|---|---|---|---|---|---|
| Véranda profonde | IP65 / IK07 | 3000 K | 100–150 | Opale | Circulation de l'air |
| Pergola en bois | IP65 / IK07 | 2700–3000 K | 75–100 | Opale | Mouvement du bois |
| Pergola bioclimatique | IP66 / IK08 | 3000 K | 100 | Opale | Exposition avec lamelles ouvertes |
| Façade | IP66 / IK08 | 3000–4000 K | variable | Microprismatique | ULOR et uniformité |
| Soffite | IP66/67 / IK08 | 3000 K | 30–75 | Opale/microprism. | Concentration d'eau |
| Murs périmétriques | IP66 / IK08 | 2700–3000 K | 30–50 | Microprismatique | Lumière intrusive sur les voisins |
| Escaliers extérieurs | IP65/67 / IK08 | 3000 K | 100 | Opale | Éblouissement et ombres |
| Carport | IP65 / IK08 | 4000 K | 75–200 | Opale | Gestion avec capteur |
| Bord de piscine | IP67 / IK09 | 3000 K | 50–100 | Opale | Zones CEI 64-8, chlore |
| Environnement marin | IP66+ / IK08 | 3000 K | variable | Polycarbonate | Corrosion saline, A4 |

9. Installation étape par étape : la procédure professionnelle
Un projet impeccable peut être défait par une demi-heure d'installation hâtive. Dans ce chapitre, nous décrivons la procédure complète que nous suivons et recommandons, de la planification préliminaire aux tests finaux. Chaque phase contient les vérifications qui, selon notre expérience, font la différence entre un système que l'on oublie et un système qui appelle l'installateur chaque hiver. Avant de commencer, une prémisse non négociable : les travaux sur l'installation électrique fixe doivent être effectués par du personnel qualifié conformément au DM 37/08, et chaque opération doit être réalisée avec le système isolé et vérifié hors tension.
Phase 1 – Planification et vérification préliminaire
Le temps passé ici est largement rentabilisé. La planification répond à cinq questions qui, si elles restent ouvertes, se transforment en improvisations en hauteur avec une perceuse à la main.
Vérification du support
La surface de montage doit être plane, sèche, solide et stable. Sur un plâtre dégradé ou un bois non traité, aucune fixation n'est fiable. Un profilé linéaire fixé sur une surface non plane ne ferme pas les joints de manière uniforme : une tolérance de planéité supérieure à 1 mm par mètre est déjà suffisante pour compromettre l'étanchéité IP. Si la surface ne peut pas être récupérée, prévoir une plaque de répartition ou une installation par suspension.
Cheminement des câbles et emplacement de l'alimentation
Décider à l'avance où sera placé le driver est le choix qui a le plus de conséquences sur l'ensemble du projet. L'alimentation doit être dans un endroit sec, ventilé et accessible, aussi près que possible de la charge. Un tableau technique intérieur, un compartiment compteur, un boîtier étanche IP65 en position abritée : jamais dans un boîtier aveugle encastré dans le mur, jamais exposé au soleil direct, jamais dans un compartiment où les températures estivales dépassent la Ta déclarée.
Vérification de la chute de tension
C'est le calcul le plus négligé et la cause la plus fréquente de ce que les utilisateurs décrivent comme "des LEDs qui s'estompent vers la fin". En très basse tension, les chutes sont énormes en pourcentage : perdre 1 V sur un système 24 V, c'est perdre 4 % de la tension, contre 0,4 % sur un système 230 V. Le tableau suivant montre les longueurs maximales recommandées de câble entre le driver et la bande pour maintenir la chute en dessous de 3 %.
| Charge | Tension | Câble 2×0,75 mm² | Câble 2×1,5 mm² | Câble 2×2,5 mm² |
|---|---|---|---|---|
| 30 W | 24 V | ~9 m | ~18 m | ~30 m |
| 60 W | 24 V | ~4,5 m | ~9 m | ~15 m |
| 100 W | 24 V | ~2,7 m | ~5,4 m | ~9 m |
| 30 W | 12 V | ~2,2 m | ~4,5 m | ~7,5 m |
| 60 W | 12 V | ~1,1 m | ~2,2 m | ~3,7 m |
Les chiffres parlent d'eux-mêmes et conduisent à deux conclusions opérationnelles. Premièrement : à l'extérieur, où les distances sont presque toujours plus grandes qu'à l'intérieur, le 24 V est clairement préférable au 12 V (pour une même puissance, il permet des longueurs quatre fois plus importantes). Deuxièmement : lorsque les distances sont vraiment importantes, la stratégie correcte est d'amener le 230 V près de la charge et d'y installer un driver étanche, plutôt que de tirer des dizaines de mètres de basse tension. Pour les systèmes plus étendus, les systèmes 48V offrent une marge supplémentaire.
Phase 2 – Préparation du profilé
Le travail sur le profilé détermine la qualité du résultat final, tant esthétique que fonctionnel. C'est une opération sur établi, à effectuer avant de monter à l'échelle.
- Couper à la bonne longueur. Utiliser une scie à onglet pour aluminium avec une lame à dents fines ou une scie à métaux à dents fines avec un guide. La coupe doit être parfaitement orthogonale : une coupe de travers de 1° empêche l'embout de s'asseoir uniformément et compromet l'étanchéité.
- Ébavurage. Éliminer toutes les bavures avec une lime fine et du papier de verre. Les bavures coupent les joints, endommagent l'isolation des câbles et peuvent endommager le PCB de la bande.
- Nettoyage du canal. Aspirer ou souffler les copeaux et la poussière d'aluminium : les copeaux métalliques à l'intérieur d'un profilé alimenté sont un court-circuit potentiel.
- Dégraissage. Nettoyer la surface de collage avec de l'alcool isopropylique et laisser s'évaporer complètement. Le ruban adhésif double face 3M développe 50 % de son adhérence en 20 minutes et 100 % après 72 heures à température ambiante : sur une surface non dégraissée, il n'atteint jamais sa pleine valeur.
- Perçage pour les fixations. Percer maintenant, pas sur le site. Là où le profilé sera soumis à la dilatation, faire des lumières au lieu de trous ronds.
Phase 3 – Installation de la bande LED
Appliquer la bande semble être l'opération la plus simple, mais c'est là que se concentrent les erreurs irréversibles, car une bande avec du ruban 3M qui est retirée et repositionnée perd la majeure partie de son adhérence et avec elle le contact thermique avec le profilé.
- Vérifier la longueur à sec avant de retirer le film protecteur, en s'assurant que les points de coupe de la bande se trouvent là où il le faut.
- Couper uniquement sur les lignes marquées, au niveau des pastilles de cuivre. Une coupe au mauvais endroit rend tout le segment suivant inutilisable.
- Appliquer en partant d'une extrémité et en pressant progressivement avec un chiffon doux, en évitant les bulles d'air : chaque bulle est un point d'isolation thermique.
- Respecter le rayon de courbure minimal. Les bandes standard ne doivent pas être pliées sur le côté ni à angles vifs ; pour les angles, utiliser des connecteurs dédiés ou des bandes pliables.
- Ne jamais alimenter une bande encore enroulée sur la bobine, même pour un test rapide : sans dissipation, la température atteint des niveaux destructeurs en quelques secondes.
Phase 4 – Câblage et connexions
Les connexions sont le point où la fiabilité d'un système extérieur est définitivement décidée. Un mauvais raccord ne tombe pas immédiatement en panne : il s'oxyde lentement, augmente sa résistance, chauffe et tombe en panne après deux ou trois ans, généralement en plein hiver.
La hiérarchie des connexions, de la meilleure à l'inacceptable
| Méthode | Fiabilité extérieure | Remarques |
|---|---|---|
| Soudure + gaine thermorétractable à colle intérieure | Excellente | Le standard professionnel ; la colle intérieure assure l'étanchéité |
| Connecteurs à sertir étanches IP67/IP68 | Très bonne | Idéal pour les joints inspectables |
| Borniers dans boîtier étanche IP65 | Bonne | Uniquement avec presse-étoupes corrects et serrage vérifié |
| Connecteurs PCB à clips | Acceptable uniquement dans des volumes déjà scellés | Pratique pour les tests, non recommandé comme connexion extérieure permanente |
| Borniers à vis non protégés | Insuffisant | Oxydation rapide |
| Ruban isolant | Inacceptable | Perd son adhérence, emprisonne l'humidité, déclenche la corrosion |
Deux précautions supplémentaires qui font la différence. Premièrement : respecter la polarité et la vérifier avant de sceller ; les LEDs sont des diodes et ne fonctionnent pas si elles sont inversées, et sur les bandes CCT ou RVB, une inversion peut endommager le contrôleur. Deuxièmement : toujours prévoir une boucle d'égouttement dans le câble avant d'entrer dans le luminaire, de sorte que l'eau qui coule le long du câble s'égoutte au point le plus bas au lieu d'atteindre le presse-étoupe. C'est un détail de trois secondes qui élimine l'une des voies d'entrée les plus courantes.
Phase 5 – Étanchéité et fermeture
La fermeture du système est l'opération qui "certifie" l'indice IP. Elle doit être effectuée méthodiquement, dans un environnement sec, et de préférence un jour où l'humidité relative est faible.
- Inspecter les joints : ils doivent être propres, intacts, correctement placés dans leur rainure sur tout le périmètre, sans torsions ni chevauchements.
- Insérer le diffuseur : encliquetage ou coulissement selon le profilé, sans forcer pour ne pas fissurer le polycarbonate sur les bords.
- Monter les embouts : avec leur joint et, le cas échéant, avec une fine couche de silicone neutre oxime. Ne jamais utiliser de silicone acétique (celui qui sent le vinaigre) : il libère de l'acide acétique qui corrode le cuivre et l'aluminium.
- Serrage progressif et en croix des vis, en deux ou trois passes, pour obtenir une compression uniforme du joint.
- Sceller l'interface avec le support : pour les montages muraux, un cordon de silicone neutre sur les bords supérieur et latéraux, en laissant le côté inférieur ouvert pour permettre un éventuel drainage. Sceller les quatre côtés revient à créer une poche qui recueille l'eau sans la laisser sortir.
Phase 6 – Tests et mise en service
Le test ne consiste pas à allumer et voir si ça fonctionne. C'est la vérification que le système fonctionne dans les paramètres attendus, et permet de détecter en cinq minutes des problèmes qui autrement n'apparaîtraient qu'au bout de deux ans.
- Mesurer la tension à vide et en charge au début et à la fin de la ligne : l'écart ne doit pas dépasser 3-5 %.
- Contrôle thermique après 60 minutes de fonctionnement continu : la température de surface du profilé ne doit pas dépasser 55-60 °C au toucher dans des conditions ambiantes normales. Un thermomètre infrarouge coûtant quelques euros rend ce contrôle immédiat.
- Contrôle de l'uniformité visuelle avec le système allumé et dans l'obscurité, depuis toutes les positions d'observation prévues.
- Test d'étanchéité : avec le système éteint et froid, arroser le luminaire avec un tuyau d'arrosage depuis plusieurs directions pendant au moins une minute, puis attendre et vérifier qu'il n'y a pas de condensation interne.
- Vérifier les protections électriques : déclenchement du disjoncteur différentiel, continuité du conducteur de protection dans les systèmes de classe I.
- Documentation : noter le modèle de la bande, la CCT, le lot, la puissance, le modèle du driver et le schéma de câblage. Dans cinq ans, lorsqu'un remplacement chromatiquement compatible sera nécessaire, cette fiche vaudra son pesant d'or.

10. Alimentations, gradation et contrôle intelligent
Nous avons déjà anticipé que l'alimentation est le composant qui décide de la durée de vie du système. Ce chapitre l'aborde systématiquement, avec le sujet du contrôle, car dans l'éclairage extérieur contemporain, la gestion intelligente n'est pas un luxe : c'est le principal outil d'économie d'énergie et de réduction de la pollution lumineuse.
Tension constante et courant constant : lequel est nécessaire
Le premier choix est topologique et dépend de la charge. Les bandes LED fonctionnent presque toujours à tension constante (CV), car elles intègrent déjà des résistances de limitation sur le PCB ; les modules de puissance et les COBs fonctionnent quant à eux à courant constant (CC).
| Type de driver | Grandeur contrôlée | Charge typique | Avantage |
|---|---|---|---|
| Tension constante (CV) | 12 / 24 / 48 V fixe | Bandes LED, Neon Flex, barres | Charges parallélisables, dimensionnement simple |
| Courant constant (CC) | 350 / 500 / 700 mA | Modules de puissance et COBs | Flux maximal et stabilité thermique |
La gamme dédiée se trouve dans les sections alimentations 24V et alimentations à courant constant.
Comment dimensionner correctement une alimentation
Le dimensionnement nécessite trois étapes et une marge. La marge est ce que presque tout le monde oublie, et elle détermine si le driver durera trois ans ou quinze.
Pdriver = Pbande (W/m) × L (m) × 1,25
Le coefficient 1,25 représente la marge minimale de 25 %. En extérieur, avec des températures ambiantes élevées, il est prudent d'augmenter à 1,3.
Exemple pratique : 8 mètres de bande 14,4 W/m absorbent 115,2 W. Avec une marge de 25 %, il faut au moins 144 W : on choisit donc une alimentation de 150 W. Un driver de 120 W sur cette charge fonctionnerait à 96 % de sa capacité, chaufferait énormément et réduirait sa durée de vie utile à une fraction de celle déclarée.
Trois clarifications importantes souvent négligées :
- Déclassement thermique : de nombreux drivers déclarent une puissance nominale à 25 °C ambiant et la réduisent progressivement au-dessus de 40-50 °C. À l'extérieur, toujours vérifier la courbe de déclassement : un driver de 150 W à 25 °C peut ne valoir que 105 W à 55 °C.
- Courant d'appel : à l'allumage, les drivers absorbent des courants 20 à 40 fois supérieurs au nominal pendant quelques millisecondes. Avec de nombreux drivers sur la même ligne, cela peut faire sauter le disjoncteur : la solution est de les répartir sur plusieurs circuits ou d'utiliser des courbes de déclenchement appropriées.
- Facteur de puissance (FP) : au-dessus de 25 W, la réglementation exige une correction du facteur de puissance. Un FP ≥ 0,9 réduit le courant absorbé pour une même puissance utile et limite les perturbations du réseau.
Gradation : technologies comparées
Pouvoir ajuster l'intensité lumineuse en extérieur est ce qui transforme un système fonctionnel en un système vivable. Le même plafonnier qui à 100 % sert pour le dîner peut descendre à 15 % après minuit, maintenant l'orientation visuelle et réduisant la consommation et la gêne. Les technologies disponibles ne sont pas équivalentes.
| Technologie | Profondeur de gradation | Avantages | Inconvénients |
|---|---|---|---|
| PWM en basse tension | 0–100% | Économique, pas de dérive chromatique | Papillotement possible si la fréquence est basse |
| 0/1-10V | 1–100% | Robuste, simple, adapté aux longues distances | Nécessite une ligne de contrôle dédiée |
| DALI / DALI-2 | 0,1–100% | Adressable, diagnostic, standard professionnel | Coût et complexité plus élevés |
| DMX512 | 0–100% par canal | Scénographique, dynamique, RVB/RVBW | Surdimensionné pour un usage résidentiel simple |
| Sans fil (ZigBee, RF, Wi-Fi) | 1–100% | Pas de câblage supplémentaire, intégration domotique | Vérifier la portée à travers les murs extérieurs |
| TRIAC (phase-cut) | 10–100% | Compatible avec les variateurs muraux existants | Risque de papillotement et de bruit, compatibilité à vérifier |
Pour un usage résidentiel extérieur, la combinaison la plus efficace selon notre expérience est driver à tension constante + récepteur PWM haute fréquence contrôlé par radio ou ZigBee : faible coût, pas de câblage de contrôle supplémentaire, intégration avec les scénarios domotiques. La gamme comprend des gradateurs monochromes, contrôleurs CCT, 0/1-10V et ZigBee.
Capteurs et automatismes : là où se font les vraies économies
L'automatisation appliquée à l'éclairage extérieur génère des économies qu'aucune autre optimisation ne peut égaler, simplement parce que la lumière la plus efficace est celle qui n'est pas allumée quand elle n'est pas nécessaire.
Capteur crépusculaire
Allume et éteint la lumière en fonction de la lumière naturelle. En éliminant le risque d'oublier de l'allumer pendant la journée, il réduit les heures de fonctionnement de 15 à 25 % par rapport à une commande manuelle. Il doit être installé dans une position non influencée par la lumière du système lui-même, sinon il déclenche des cycles marche/arrêt continus.
Détecteur de présence PIR ou micro-ondes
Dans les zones de transit — allées, carports, entrées de service — le passage à une logique à la demande réduit les heures de fonctionnement de 80 à 95 %. Le PIR détecte les variations de chaleur et est économique mais sensible aux courants d'air chaud ; les capteurs micro-ondes détectent les mouvements à travers les matériaux non métalliques et sont plus stables à l'extérieur, mais nécessitent un réglage minutieux de la sensibilité pour éviter les fausses alertes.
Logique à deux niveaux (fonction couloir)
C'est la stratégie la plus élégante : le système reste à 10-20 % en tant qu'éclairage d'orientation et monte à 100 % uniquement en cas de détection de présence. Elle élimine l'effet désagréable de l'obscurité totale, maintient la fonction de sécurité et préserve la quasi-totalité des économies d'énergie.
Programmation horaire et réduction nocturne
Pendant les heures de très faible trafic (généralement de une heure à six heures du matin), une réduction à 30-40 % est imperceptible en termes de sécurité perçue mais a un impact substantiel sur la consommation annuelle. En combinant capteur crépusculaire, réduction nocturne et détection de présence, un système extérieur peut réduire la consommation annuelle de 60 à 75 % par rapport à un simple allumage manuel en soirée.
Protection contre les surtensions
Un sujet aussi négligé que coûteux à ignorer. Les systèmes extérieurs, avec leurs longues lignes souvent en hauteur, agissent comme des antennes pour les surtensions induites par la foudre, même lorsque la foudre frappe à des centaines de mètres. L'électronique LED, alimentée en très basse tension, est particulièrement vulnérable.
Les contre-mesures proportionnées pour un contexte résidentiel sont : un SPD (Surge Protective Device) de type 2 sur le tableau de distribution principal, un driver avec une protection intégrée contre les surtensions d'au moins 2 kV en mode commun (les modèles professionnels atteignent 4-10 kV) et, dans les installations particulièrement exposées comme les pergolas isolées ou les poteaux de jardin, un SPD dédié au début de la ligne extérieure. Le coût est de l'ordre de quelques dizaines d'euros contre le risque de perdre tout le système lors d'un orage d'été.

11. Maintenance programmée et dépannage
Un plafonnier LED extérieur bien conçu nécessite très peu d'entretien, mais très peu ne signifie pas aucun. La différence entre un système qui dure dix ans et un qui dure vingt ans réside dans trois opérations par an qui prennent moins d'une heure au total. Dans ce chapitre, nous définissons le plan de maintenance et fournissons un tableau de diagnostic pour résoudre indépendamment les problèmes les plus fréquents.
Plan de maintenance annuel
| Fréquence | Opération | Objectif | Temps |
|---|---|---|---|
| 2 fois/an | Nettoyer le diffuseur avec un chiffon en microfibre et de l'eau savonneuse neutre | Récupérer jusqu'à 15-20 % de flux perdu par la saleté | 10 min |
| 1 fois/an | Inspection visuelle de la condensation, des taches, des halos internes | Détecter les infiltrations avant la panne | 5 min |
| 1 fois/an | Vérifier le serrage des vis et des brides | Compenser le desserrage dû aux cycles thermiques | 10 min |
| 2 fois/an (zones marines) | Rincer à l'eau douce | Éliminer les dépôts de sel | 15 min |
| tous les 2-3 ans | Vérifier l'élasticité des joints | Remplacer avant que l'étanchéité ne soit compromise | 20 min |
| tous les 3-5 ans | Contrôle instrumental de la tension et de la température | Identifier la dégradation du driver | 20 min |
Un avertissement sur le nettoyage : ne jamais utiliser de solvants, d'alcool dénaturé en grande quantité, d'ammoniaque ou de produits abrasifs sur le polycarbonate. Ces produits déclenchent le faïençage, une micro-fissuration de surface qui opacifie irréversiblement le diffuseur et compromet sa résistance mécanique. L'eau chaude et le savon neutre sont suffisants dans 99 % des cas.
Tableau de diagnostic : symptôme, cause, solution
Le tableau suivant recueille les problèmes que nous rencontrons le plus fréquemment dans le support technique, avec les causes réelles par ordre de probabilité. Dans la plupart des cas, la panne ne se trouve pas là où elle semble.
| Symptôme | Causes probables | Solution |
|---|---|---|
| La lumière s'estompe vers la fin de la ligne | Chute de tension : câble sous-dimensionné ou ligne trop longue | Augmenter la section du câble, alimenter par les deux extrémités, passer en 24/48V |
| Papillotement visible | Driver inadéquat ou surchargé ; incompatibilité avec le variateur ; connexion oxydée | Vérifier la charge par rapport à la capacité, remplacer par un driver à faible ondulation, refaire les joints |
| Une section est éteinte | Piste de cuivre cassée due à une flexion ou à la corrosion | Couper à la pastille la plus proche et remplacer la section ; vérifier l'infiltration d'humidité |
| Condensation interne dans le diffuseur | Scellement effectué dans un environnement humide ; joint mal aligné ; presse-étoupe inadéquat | Ouvrir, sécher, reassembler un jour sec avec du gel de silice ; vérifier tous les joints |
| La couleur est devenue inégale avec le temps | Dégradation du luminophore due à une température excessive ; mauvais binning initial | Vérifier les performances thermiques ; pour le remplacement, exiger un binning ≤ 3 SDCM |
| Le diffuseur a jauni | PMMA ou PC sans protection UV exposé au soleil | Remplacer par du polycarbonate stabilisé aux UV |
| Le luminaire s'éteint après quelques minutes et redémarre | Protection thermique du driver déclenchée | Améliorer la ventilation, déplacer le driver, réduire la charge |
| Le disjoncteur différentiel saute quand il pleut | Infiltration provoquant une fuite à la terre | Isoler immédiatement et faire vérifier le système par un technicien qualifié |
| Bourdonnement audible | Magnétostriction dans le driver ; incompatibilité avec un variateur TRIAC | Remplacer le driver ou changer de technologie de gradation |
| Réduction générale de la lumière après quelques années | Surchauffe chronique (Tj trop élevée) | Revoir le dimensionnement du profilé ; réduire la densité de puissance |
Pourquoi les LEDs "ne durent pas longtemps" : les six causes réelles
C'est peut-être la question la plus fréquemment posée de toutes, et elle découle d'une attente légitime : si le fabricant annonce 50 000 heures, pourquoi mon plafonnier est-il tombé en panne après deux ans ? La réponse, dans presque tous les cas, se répartit dans ces six catégories.
- Dissipation thermique insuffisante (de loin la cause numéro 1). Bande sans profilé, profilé sous-dimensionné, encastrement sans circulation d'air. Comme le montre le tableau du chapitre 4, le passage de 65 à 105 °C de température de jonction réduit la durée de vie d'un facteur quatre.
- Alimentation de mauvaise qualité ou surchargée. C'est le composant qui tombe en premier en panne et entraîne le luminaire avec lui.
- Infiltration d'eau ou condensation. La dégradation est lente et invisible jusqu'à ce qu'elle devienne une panne franche.
- Surtensions réseau non filtrées. Un seul événement peut endommager irréversiblement le driver.
- Cycles thermiques et contraintes mécaniques. Dilatations non compensées qui fatiguent les joints de soudure des composants CMS.
- Câbles sous-dimensionnés. Les chutes de tension font fonctionner le driver en dehors de son point optimal, augmentant sa température interne.
Le dénominateur commun des six causes est qu'aucune ne concerne la puce LED elle-même. C'est pourquoi le choix conscient du système (profilé, driver, câblage, étanchéité) est bien plus important que la marque de la puce imprimée sur la boîte.

12. Coûts, consommation et retour sur investissement (TCO)
Discuter du prix sans discuter du coût total de possession est, dans l'éclairage extérieur, une erreur économique avant d'être technique. Un système extérieur fonctionne typiquement entre 1 200 et 2 000 heures par an pendant dix ou quinze ans : le prix d'achat représente souvent moins d'un tiers de ce que ce système coûtera réellement. Dans ce chapitre, nous présentons tous les chiffres.
Combien consomme réellement un plafonnier extérieur
Le calcul de la consommation est immédiat : la puissance en kW multipliée par les heures de fonctionnement. Le tableau traduit cette formule en chiffres concrets, en considérant un coût de l'énergie de 0,28 €/kWh et une utilisation moyenne de 5 heures par jour pendant 365 jours (1 825 heures/an).
| Puissance installée | Flux indicatif | Consommation annuelle | Coût annuel | Coût sur 10 ans |
|---|---|---|---|---|
| 10 W | ~1 200 lm | 18,3 kWh | 5,11 € | 51 € |
| 20 W | ~2 400 lm | 36,5 kWh | 10,22 € | 102 € |
| 30 W | ~3 600 lm | 54,8 kWh | 15,33 € | 153 € |
| 50 W | ~6 000 lm | 91,3 kWh | 25,55 € | 256 € |
| 100 W | ~12 000 lm | 182,5 kWh | 51,10 € | 511 € |
| 200 W (système étendu) | ~24 000 lm | 365 kWh | 102,20 € | 1 022 € |
Le chiffre qui surprend toujours est le coût énergétique très contenu d'un système LED extérieur résidentiel bien conçu : un plafonnier de 20 W allumé cinq heures par jour coûte un peu plus de dix euros par an. C'est précisément pourquoi, avec la LED, la variable économiquement pertinente n'est plus la consommation mais la fiabilité : un remplacement prématuré du luminaire coûte plus cher que dix ans d'énergie.
Combien coûte l'installation d'un système
Les postes de coût d'un système de plafonniers extérieurs construit avec des profilés et des bandes LED sont au nombre de cinq. Nous fournissons des fourchettes indicatives pour une installation résidentielle de complexité moyenne, utiles pour s'orienter dans un devis.
| Poste | Incidence typique | Remarques |
|---|---|---|
| Bandes LED | 20–30% | Varie fortement avec la densité, l'IGC et le binning |
| Profilés, diffuseurs, embouts, brides | 25–35% | Le poste sur lequel ne pas lésiner |
| Alimentations et contrôle | 15–25% | Augmente avec la gradation et la domotique |
| Câbles, connecteurs, quincaillerie inox | 5–10% | Souvent sous-estimé dans les devis |
| Main-d'œuvre | 20–40% | Dépend de l'accessibilité et des travaux de maçonnerie |
Un élément à noter : à l'extérieur, la main-d'œuvre de remplacement est presque toujours plus élevée que celle de la première installation, car elle implique le démontage, la remise en état et parfois un accès en hauteur. Cela amplifie considérablement l'avantage économique d'un composant fiable : économiser 40 € sur une alimentation qui forcera une intervention de 200 € dans trois ans est une mauvaise affaire.
Calculer le retour sur investissement
Considérons un cas de rénovation réaliste : une véranda et un périmètre éclairés par six luminaires halogènes de 150 W (900 W au total), allumés 4 heures par jour, remplacés par un système LED linéaire de 110 W au total avec gradation nocturne et capteur crépusculaire.
| Poste | Système halogène | Système LED rénové |
|---|---|---|
| Puissance installée | 900 W | 110 W |
| Heures effectives/an | 1 460 | 1 240 (capteur + réduction) |
| Consommation annuelle | 1 314 kWh | 111 kWh |
| Coût énergétique annuel | 368 € | 31 € |
| Remplacements d'ampoules/an | ~45 € | 0 € |
| Coût annuel total | 413 € | 31 € |
| Économie annuelle | 382 € (−92%) | |
| Investissement estimé | ~1 100 € matériel + installation | |
| Délai d'amortissement | ~2 ans et 10 mois | |
| Économie nette sur 15 ans | ~4 630 € | |
Un amortissement en moins de trois ans est typique pour une rénovation extérieure à partir de technologies traditionnelles, et descend en dessous de dix-huit mois dans les établissements commerciaux avec de longues heures de fonctionnement. Les tableaux ne tiennent pas non plus compte de la valeur de la qualité de la lumière, du confort et de la convivialité supplémentaire de l'espace extérieur, qui sont des avantages réels mais non monétisables dans une ligne budgétaire.
Déductions fiscales et incitations
En Italie, le remplacement des luminaires peut dans certains cas faire partie des travaux éligibles, typiquement lorsqu'il est inclus dans une rénovation de bâtiment ou une intervention d'efficacité énergétique. Les conditions, les taux et les plafonds changent fréquemment et dépendent du type de bien et d'intervention. Toujours vérifier auprès de votre conseil fiscal ou d'un technicien qualifié avant de commencer les travaux, et conserver toute la documentation (factures, fiches techniques, déclarations de conformité) intacte. Nous notons que les informations réglementaires en matière fiscale évoluent rapidement : ce qui est rapporté ici est purement indicatif et ne constitue pas un conseil fiscal.

13. Réglementations, sécurité électrique et pollution lumineuse
La dimension réglementaire de l'éclairage extérieur est plus complexe que ce que la plupart des utilisateurs imaginent, et l'ignorer peut conduire non seulement à des risques techniques mais aussi à des sanctions administratives. En Italie, les normes techniques nationales, les directives européennes sur les produits et les réglementations régionales sur la pollution lumineuse coexistent, ces dernières étant souvent plus strictes que prévu. Examinons le cadre essentiel.
Normes techniques de référence
| Référence | Sujet | Pertinence pour les plafonniers extérieurs |
|---|---|---|
| CEI 64-8 | Installations électriques | Section 702 pour les piscines, 714 pour l'éclairage extérieur |
| EN 60598-1 / -2-x | Sécurité des luminaires | Exigences de construction et tests produits |
| IEC/EN 60529 | Degrés de protection IP | Définition et tests du code IP |
| EN 62262 | Degrés de protection IK | Résistance aux chocs mécaniques |
| UNI EN 12464-2 | Éclairage des lieux de travail extérieurs | Valeurs d'éclairement et d'uniformité |
| UNI 10819 | Limites de la dispersion lumineuse vers le haut | Base technique des lois régionales |
| DM 37/08 | Sécurité des systèmes | Obligation d'installateur qualifié et de déclaration de conformité |
| Règlement UE 2019/2020 et 2019/2015 | Écoconception et étiquetage énergétique | Exigences minimales d'efficacité et d'information |
Pollution lumineuse : obligations concrètes
C'est le point où les projets résidentiels se retrouvent le plus souvent en non-conformité sans le savoir. De nombreuses lois régionales italiennes exigent, pour les luminaires installés à l'extérieur, un flux lumineux émis vers l'hémisphère supérieur égal à zéro (ULOR = 0 %), avec des limites sur les luminance et les intensités à certains angles. Certaines régions prescrivent également l'extinction ou la réduction pendant les heures nocturnes et des limites de température de couleur.
Les implications pratiques pour ceux qui installent des plafonniers extérieurs sont au nombre de trois et sont facilement respectées si elles sont connues à l'avance :
- Orienter l'émission vers le bas : les plafonniers et les profilés linéaires installés avec une émission vers le bas sont conformes par conception ; les luminaires globulaires, ceux à émission up&down non blindée et les projecteurs orientés vers le haut sont problématiques.
- Limiter la dispersion latérale : avec des diffuseurs microprismatiques ou un blindage mécanique, en évitant d'éclairer les propriétés voisines.
- Vérifier la réglementation de votre région et de votre commune : avant de concevoir, surtout à proximité d'observatoires astronomiques ou de zones protégées, où les contraintes sont plus strictes.
Il est important de souligner que ces obligations ne sont pas une complication bureaucratique gratuite. La lumière dispersée vers le haut est, par définition, une lumière payée et non utilisée : respecter les limites signifie presque toujours consommer moins et obtenir un meilleur résultat visuel, car la lumière restant sur la surface utile augmente le contraste et la lisibilité de l'espace.
Impact sur la faune et choix responsables
La recherche écologique de ces dernières années a clairement documenté l'effet de la lumière artificielle nocturne sur les insectes pollinisateurs, les chauves-souris, les oiseaux migrateurs et les amphibiens. La composante la plus problématique est le rayonnement à courte longueur d'onde (bleu), abondant dans les sources à température de couleur élevée.
Les bonnes pratiques de conception qui réduisent l'impact sans sacrifier la fonctionnalité sont au nombre de quatre : préférer une CCT basse (2 200-3 000 K) dans les espaces verts et à proximité des haies, des arbres et des cours d'eau ; orienter strictement le flux vers le bas ; utiliser une gradation nocturne programmée ; n'éclairer que ce qui est nécessaire, quand c'est nécessaire. L'avantage collatéral n'est pas négligeable : une lumière chaude et blindée attire nettement moins d'insectes, avec des bénéfices immédiats sur la convivialité des vérandas et des espaces de restauration extérieurs.
Marquages et documentation à exiger
Au moment de l'achat, un produit professionnel doit être accompagné d'une documentation vérifiable. L'absence de ces éléments est en soi un signal d'alarme sur la qualité.
- Marquage CE et déclaration de conformité UE du fabricant.
- Fiche technique avec flux, puissance, CCT, IGC, IP, IK, Ta, classe d'isolation et durée de vie utile déclarée (L70/L80 avec B relatif).
- Fichier photométrique (IES ou LDT) pour la vérification de la conception, essentiel dans un contexte professionnel.
- Déclaration RoHS et informations DEEE pour la fin de vie.
- Conditions de garantie explicites concernant les conditions d'utilisation en extérieur.

14. Construire un plafonnier pour extérieur sur mesure : la méthode Ledpoint
Nous arrivons à la partie la plus opérationnelle et, pour de nombreux lecteurs, la plus intéressante. Construire un plafonnier extérieur sur mesure en combinant une bande LED, un profilé et une alimentation n'est pas une solution artisanale : c'est l'approche qui permet d'obtenir exactement la longueur, la puissance, la température de couleur et la qualité de lumière requises par le projet, souvent à un coût inférieur à celui d'un luminaire fini de même niveau. Voici la méthode en huit étapes.
Étape 1 – Définir l'objectif d'éclairage
Avant de regarder un catalogue, répondre à trois questions : quelle surface dois-je éclairer, avec quel éclairement, pour quelle activité ? De là, en appliquant la formule du chapitre 6, on obtient le flux total requis. Sans ce chiffre, tout choix ultérieur est arbitraire.
Étape 2 – Choisir la bande LED
La sélection se fait sur cinq paramètres, dans cet ordre : flux par mètre (qui, divisé par le flux total, donne les mètres requis), température de couleur, IGC, densité de LED par mètre (en fonction de l'uniformité souhaitée) et tension. Le catalogue des bandes LED Ledpoint est filtrable selon chacun de ces critères ; pour une utilisation en extérieur, nous recommandons de commencer par la sélection haute efficacité.
Étape 3 – Sélectionner le profilé
Le profilé doit être choisi en vérifiant simultanément la compatibilité dimensionnelle (largeur du canal par rapport à la bande, avec au moins 1-2 mm de marge), la capacité thermique (selon le tableau W/m du chapitre 4), l'IP atteignable avec le kit de joints prévu, et la géométrie de montage adaptée à la structure. La gamme complète se trouve dans la section profilés, avec les versions étanches filtrables parmi les profilés étanches. Pour des exigences particulières, il existe également un service de profilés sur mesure.
Étape 4 – Choisir le diffuseur
Comme vu au chapitre 3 : opale pour les positions dans le champ de vision, microprismatique pour le contrôle de l'émission, clair uniquement là où la source n'est pas visible. Vérifier la compatibilité avec le profilé choisi dans la section diffuseurs et considérer que chaque diffuseur introduit une perte de flux à prendre en compte dans le dimensionnement.
Étape 5 – Dimensionner l'alimentation
Appliquer la formule du chapitre 10 (puissance linéaire × mètres × 1,25), vérifier l'IP requis par l'emplacement d'installation et consulter la courbe de déclassement thermique. La sélection est disponible dans la section alimentations.
Étape 6 – Définir le système de contrôle
Décider maintenant, et non plus tard, si le système sera gradable et avec quelle technologie, car le choix influence le type de driver. Les options vont du simple gradateur monochrome aux systèmes ZigBee, en passant par les solutions professionnelles avec décodeurs DMX et DALI. Envisager une éventuelle intégration avec des capteurs de présence ou crépusculaires.
Étape 7 – Compléter avec les accessoires d'étanchéité et de fixation
La liste minimale pour une installation professionnelle en extérieur comprend : embouts avec joints, presse-étoupes IP67, joints périmétriques, brides de fixation ou clips, quincaillerie inox A2 ou A4, câble de section adéquate, gaine thermorétractable à colle intérieure, silicone neutre oxime. Les articles sont disponibles dans les sections embouts, brides de montage, câbles et accessoires. Pour les lignes continues, des raccords pour profilés sont également nécessaires.
Étape 8 – Vérifier et assembler
Avant le scellement final, toujours effectuer un test sur banc : alimenter le système complet, vérifier l'allumage, l'uniformité, l'absence de papillotement et la température après une heure. Ce n'est qu'ensuite qu'on procède à la fermeture et à l'installation selon la procédure du chapitre 9.
Exemple complet : plafonnier linéaire pour une véranda de 20 m²
Nous terminons par une nomenclature complète, pour rendre la méthode immédiatement applicable.
| Élément | Choix | Justification |
|---|---|---|
| Objectif | 20 m², 100 lx, zone de détente | Φ = 3 922 lm (chapitre 6) |
| Bande | 9,6 W/m, 3000 K, IGC 90, 120 LED/m, 24 V | Bon compromis efficacité/uniformité |
| Longueur | 2 lignes de 2 m = 4 m au total | ~4 400 lm, uniformité supérieure sur deux lignes |
| Profilé | 2 × profilé étanche 21×10 mm | Adapté pour 9,6 W/m, esthétique minimale |
| Diffuseur | Polycarbonate opale | Pas d'éblouissement, résistance aux chocs |
| Puissance totale | 38,4 W | 4 m × 9,6 W/m |
| Alimentation | 24 V – 60 W IP67 | 38,4 × 1,25 = 48 W → taille supérieure suivante |
| Contrôle | Récepteur PWM + télécommande/ZigBee | Gradation pour les scénarios du soir |
| Accessoires | 4 embouts avec joint, 2 presse-étoupes, brides, vis A2 | Étanchéité IP65 garantie |
| Consommation annuelle | ~70 kWh (5 h/jour) = environ 20 €/an | |
15. Les 15 erreurs les plus courantes (et comment les éviter toutes)
Nous concluons la partie technique par une liste de contrôle. Ces quinze erreurs, dans notre expérience de support, couvrent presque tous les problèmes qui nous ont été signalés sur les installations extérieures. Les parcourir avant de commencer les travaux prend trois minutes et peut éviter des années de problèmes.
- Utiliser une bande LED sans profilé dissipateur : c'est l'erreur numéro un : elle réduit la durée de vie utile jusqu'à quatre fois.
- Confondre l'IP du composant avec celui du système : l'IP est une propriété de l'installation complète.
- Installer l'entrée du câble vers le haut : une invitation directe à l'infiltration par gravité.
- Sceller les quatre côtés lors du montage mural : crée une poche qui recueille l'eau sans la drainer.
- Utiliser du silicone acétique : corrode le cuivre et l'aluminium ; à l'extérieur, du silicone neutre oxime est requis.
- Sous-dimensionner l'alimentation : sans la marge de 25 %, le driver fonctionne à sa limite et tombe en panne prématurément.
- Placer le driver dans un compartiment aveugle et chaud : chaque augmentation de 10 °C divise par deux la durée de vie des condensateurs.
- Sous-dimensionner la section du câble en basse tension : provoque des chutes de tension et une lumière inégale.
- Utiliser du ruban isolant ou des bornes non protégées à l'extérieur : oxydation garantie en quelques années.
- Utiliser de la quincaillerie zinguée au lieu d'inox : rouille visible dès la première ou la deuxième saison.
- Mélanger différentes températures de couleur dans un même environnement visuel : un défaut esthétique irrécupérable.
- Négliger le binning (SDCM) : des luminaires adjacents avec des teintes visiblement différentes.
- Utiliser des diffuseurs clairs dans le champ de vision : éblouissement et effet pointillé.
- Éclairer vers le haut ou vers les limites : violation des réglementations sur la pollution lumineuse et conflits de voisinage.
- Ne pas documenter l'installation : sans modèle, CCT et lot, un remplacement compatible dans cinq ans sera une loterie.

16. Questions fréquentes sur les plafonniers pour extérieur
Nous avons rassemblé les questions que nous recevons le plus fréquemment de nos clients, professionnels et particuliers, et les avons organisées dans une section consultable. Cliquez sur chaque question pour ouvrir la réponse complète. Les réponses sont volontairement concises mais techniquement rigoureuses : pour plus de détails, chaque sujet renvoie au chapitre correspondant du guide.
Quel indice IP doivent avoir les plafonniers extérieurs ?L'IP65 est le standard recommandé pour la plupart des installations extérieures (vérandas, auvents, pergolas, murs). L'IP44 est le minimum absolu et uniquement dans des positions très abritées. Pour une exposition directe à la pluie battante et au vent fort, monter à IP66, tandis que l'IP67 est indiqué dans les zones inondables, les bords de piscine et les allées marchables. Rappelons que l'indice IP se réfère au système complet assemblé, et non aux composants individuels. |
De combien de lumens a-t-on besoin pour éclairer 20 m² à l'extérieur ?Pour une utilisation détente à 100 lux avec des conditions moyennes, il faut environ 4 280 lumens ; pour une utilisation douce à 50 lux, 2 140 lumens suffisent, tandis que pour une utilisation fonctionnelle à 150 lux, 6 420 lumens sont nécessaires. En watts, avec des LEDs de 120 lm/W, cela correspond respectivement à environ 36 W, 18 W et 54 W. La formule complète est Φ = (E × S) / (U × FM). |
De combien de lumens par mètre carré a-t-on besoin à l'extérieur ?En règle pratique, 200-215 lumens par mètre carré garantissent un confort résidentiel dans les espaces extérieurs couverts. Descendre à 100-120 lm/m² pour les chemins et les zones de transit, monter à 300-350 lm/m² pour les espaces de restauration et les zones de travail. En termes de puissance, on est autour de 1,8 W/m² avec des LEDs efficaces. |
Combien de watts doit avoir un plafonnier extérieur ?Cela dépend de la surface et de l'utilisation. Pour une petite entrée, 10-15 W suffisent ; pour une véranda de 20 m², il faut environ 36 W ; pour une zone de 50 m², environ 90 W. Cependant, le watt ne mesure pas la lumière : comparez toujours les lumens, et non la puissance absorbée. |
Combien consomme un plafonnier LED extérieur ?Un plafonnier de 20 W allumé 5 heures par jour consomme environ 36,5 kWh par an, soit un peu plus de 10 euros avec un coût de l'énergie de 0,28 €/kWh. Un plafonnier de 50 W atteint environ 91 kWh et 25 euros par an. L'ajout d'un capteur crépusculaire et d'une réduction nocturne peut réduire ces valeurs de 40 à 60 %. |
Combien de temps durent les plafonniers LED extérieurs ?Un système de qualité, correctement dissipé et alimenté, atteint 30 000-50 000 heures de durée de vie utile L70, soit 15-25 ans avec une utilisation moyenne de 5-6 heures par jour. La durée de vie réelle dépend presque entièrement de la température de jonction : augmenter de 65 °C à 105 °C réduit la durée de vie d'un facteur quatre. |
Pourquoi les LEDs extérieures ne durent-elles pas longtemps ?Les six causes réelles, par ordre de fréquence : dissipation thermique insuffisante (la cause numéro un), alimentation de mauvaise qualité ou surchargée, infiltration d'eau ou condensation, surtensions réseau non filtrées, contraintes mécaniques dues aux cycles thermiques, et câbles sous-dimensionnés. Il est à noter qu'aucune de ces causes ne concerne la puce LED elle-même. |
Quelle température de couleur choisir pour l'extérieur ?3 000 K est le standard pour l'extérieur résidentiel : chaud mais net. 2 700 K pour des atmosphères plus intimes sur les terrasses et pergolas, 2 200 K dans les zones naturelles sensibles. 4 000 K uniquement pour les carports, les entrées commerciales et les zones purement fonctionnelles. Au-dessus de 5 000 K, la lumière apparaît agressive dans les environnements résidentiels et a un plus grand impact sur la faune nocturne. |
Le PMMA ou le polycarbonate est-il meilleur pour le diffuseur ?Pour une utilisation en extérieur exposé, le polycarbonate avec co-extrusion UV : il sacrifie deux points de transmittance par rapport à l'acrylique mais offre une résistance aux chocs incomparablement plus élevée (IK08-IK10 contre IK06-IK07) et tolère des températures jusqu'à 120 °C. Le PMMA reste valable dans les positions abritées et inaccessibles, où sa résistance supérieure aux rayures et aux UV est un avantage. |
Le profilé en aluminium est-il vraiment nécessaire ?Oui, et c'est le facteur unique qui affecte le plus la longévité. Le profilé remplit simultanément trois fonctions : il dissipe la chaleur (l'aluminium conduit environ mille fois mieux que le plastique), protège mécaniquement et garantit l'étanchéité. Une bande LED sans profilé peut fonctionner à une température de jonction de 105-125 °C, avec une durée de vie utile réduite à quelques milliers d'heures. |
Comment éviter la condensation à l'intérieur du plafonnier ?Assembler et sceller le luminaire dans un environnement sec par un jour de faible humidité, insérer un sachet de gel de silice dans le volume avant la fermeture, prévoir une membrane respirante là où c'est supporté, et pour les profilés linéaires, installer avec une légère pente et un micro-trou de drainage de 1 mm au point le plus bas. |
Le 12V ou le 24V est-il meilleur pour un système extérieur ?Le 24V, presque toujours. Pour une même puissance, il divise le courant par deux, réduisant les pertes par câble d'un facteur quatre et permettant des longueurs quatre fois plus importantes. À 60 W avec un câble de 1,5 mm², le 24V permet environ 9 mètres contre 2,2 mètres pour le 12V. Pour les systèmes très étendus, des systèmes 48V sont également disponibles. |
Comment dimensionner l'alimentation ?Puissance de la bande (W/m) × mètres × 1,25 de marge minimale (1,3 dans des conditions extérieures chaudes). Exemple : 8 m de bande 14,4 W/m = 115,2 W → il faut au moins 144 W → choisir un driver de 150 W. Vérifier également la courbe de déclassement thermique : un driver de 150 W à 25 °C peut ne valoir que 105 W à 55 °C. |
Qu'est-ce que l'IGC et quelle valeur est nécessaire à l'extérieur ?L'IGC (ou Ra) mesure la fidélité du rendu des couleurs sur une échelle jusqu'à 100. L'IGC 80 est le minimum acceptable pour l'extérieur résidentiel, l'IGC 90+ est recommandé pour les jardins et les espaces de restauration, où les verts des plantes et les tons de peau doivent apparaître naturels. Vérifier également la valeur R9 (rouge saturé), qui doit être d'au moins 50. |
Que signifie le binning MacAdam 3 étapes ?Il indique la tolérance chromatique entre une LED et une autre. Dans les 3 étapes (SDCM), les différences ne sont pas perceptibles en usage réel ; à 5-7 étapes, elles deviennent clairement visibles lorsque deux luminaires sont adjacents. Pour les lignes continues ou plusieurs plafonniers dans un même environnement, exiger toujours 3 étapes ou moins et acheter le matériel du même lot. |
Peut-on gradateur les plafonniers extérieurs ?Oui, et c'est hautement recommandé. Les technologies disponibles sont le PWM en basse tension, le 0/1-10V, le DALI, le DMX, le sans fil (ZigBee, RF) et le TRIAC. Pour un usage résidentiel extérieur, la combinaison la plus efficace est un driver à tension constante plus un récepteur PWM haute fréquence contrôlé par radio : faible coût et pas de câblage de contrôle supplémentaire. |
Où installer l'alimentation ?Dans un endroit sec, ventilé et accessible, aussi près que possible de la charge : tableau technique, compartiment compteur ou boîtier étanche IP65 en position abritée. Jamais dans un boîtier aveugle encastré dans le mur, jamais exposé au soleil direct, jamais dans un compartiment où les températures estivales dépassent la température ambiante maximale déclarée (Ta). |
Pourquoi la lumière s'estompe-t-elle vers la fin de la bande ?C'est une chute de tension, causée par un câble sous-dimensionné ou une ligne trop longue. Les solutions sont d'augmenter la section du câble, d'alimenter la bande par les deux extrémités, de réduire la longueur de la ligne unique, ou de passer du 12V au 24V/48V. |
Quelles vis utiliser pour fixer les plafonniers extérieurs ?Exclusivement en acier inoxydable : A2 (AISI 304) dans les environnements continentaux et urbains, A4 (AISI 316) obligatoire à moins de 5 km de la côte, près des piscines et dans les environnements industriels. L'acier zingué à l'extérieur montre des signes de rouille en 12-24 mois. Éviter d'associer des métaux différents qui déclenchent la corrosion galvanique. |
Comment nettoyer les plafonniers extérieurs ?Avec le système éteint, en utilisant un chiffon en microfibre et de l'eau chaude avec du savon neutre, deux fois par an. Ne jamais utiliser de solvants, de grandes quantités d'alcool, d'ammoniaque ou d'abrasifs sur le polycarbonate : ils déclenchent le faïençage, une micro-fissuration qui opacifie irréversiblement le diffuseur. Le nettoyage seul peut récupérer 15-20 % du flux perdu par la saleté. |
Qu'est-ce que l'indice IK et lequel est nécessaire ?L'indice IK mesure la résistance aux chocs mécaniques en joules. À l'extérieur, le minimum recommandé est IK08 (5 J, équivalent à un objet de 1,7 kg tombant de 30 cm ou une grosse grêle). Dans les zones accessibles, les aires de jeux ou les zones à risque de vandalisme, monter à IK09-IK10. C'est presque toujours le diffuseur qui limite l'indice IK du luminaire. |
Puis-je installer un plafonnier LED près d'une piscine ?Oui, mais dans le respect de la norme CEI 64-8 section 702, qui définit les zones de sécurité : dans les zones 0 et 1, seuls les luminaires à très basse tension de sécurité (SELV) avec des IP très élevés sont autorisés. Hors zone 1, la configuration recommandée est IP67, SELV avec alimentation positionnée à l'extérieur de la zone, et quincaillerie A4 pour résister au chlore. |
Les lumières LED extérieures attirent-elles les insectes ?Beaucoup moins que les sources traditionnelles, car les LEDs blanches n'émettent pas d'ultraviolets. L'attraction dépend principalement de la composante bleue du spectre : choisir des températures de couleur basses (2 200-3 000 K) réduit encore davantage l'effet. L'ajout d'un blindage qui évite l'émission latérale complète le résultat. |
Qu'est-ce que la pollution lumineuse et quelles obligations implique-t-elle ?C'est la dispersion de la lumière artificielle en dehors des surfaces à éclairer. De nombreuses lois régionales italiennes exigent un ULOR égal à zéro, c'est-à-dire aucune émission vers l'hémisphère supérieur, avec des limites possibles sur la luminance, les horaires et la température de couleur. Les plafonniers et les profilés à émission vers le bas sont conformes par conception ; toujours vérifier la réglementation de votre région et de votre commune. |
Peut-on remplacer une LED intégrée qui a grillé ?Dans les bandes LED, les puces individuelles ne peuvent pas être remplacées individuellement : en cas de panne, le segment est coupé à la pastille la plus proche et la section est remplacée, en rétablissant la connexion par soudure ou connecteur. Dans les plafonniers avec modules LED dédiés, le module est souvent remplaçable ; dans les luminaires monoblocs bon marché, généralement non. C'est l'une des raisons pour lesquelles les systèmes modulaires avec profilé et bande sont plus rentables à long terme. |
Un plafonnier traditionnel ou un profilé linéaire LED est-il meilleur ?Cela dépend de l'effet. Le plafonnier traditionnel est une source ponctuelle concentrée, simple à installer ; le profilé linéaire distribue la lumière sur toute sa longueur, offrant une uniformité supérieure, pas de cônes d'ombre, une intégration architecturale et la possibilité de dimensionner précisément la puissance et la longueur. Dans la conception contemporaine des vérandas et pergolas, la ligne lumineuse a largement remplacé le plafonnier rond. |
Combien coûte la construction d'un système de plafonniers extérieurs ?Les postes sont au nombre de cinq : bandes LED (20-30 %), profilés et accessoires optiques (25-35 %), alimentations et contrôle (15-25 %), câbles et quincaillerie (5-10 %), main-d'œuvre (20-40 %). Le délai d'amortissement par rapport à un ancien système halogène est typiquement inférieur à trois ans et descend en dessous de dix-huit mois dans les environnements commerciaux avec de longues heures de fonctionnement. |
La protection contre les surtensions est-elle nécessaire ?Oui, et elle est largement sous-estimée. Les lignes extérieures, longues et souvent en hauteur, captent les surtensions induites par la foudre même à des centaines de mètres de distance. Les contre-mesures proportionnées sont un SPD de type 2 sur le tableau de distribution principal et un driver avec une protection intégrée contre les surtensions d'au moins 2 kV en mode commun. Le coût est de quelques dizaines d'euros contre le risque de perdre tout le système. |
Quelle bande LED choisir pour l'extérieur ?Elle doit avoir au moins IP65 (ou être protégée par un profilé étanche), une haute densité (120-240 LED/m ou COB) pour l'uniformité, un IGC ≥ 90, un binning dans les 3 SDCM, et une alimentation 24V. Préférer les puces de fabricants reconnus et les PCB avec cuivre 2 oz pour une meilleure dissipation et une moindre chute de tension. |
Comment éclairer correctement un escalier extérieur ?Le principe est contre-intuitif : ne pas éclairer la marche, mais rendre son bord lisible. Utiliser une lumière rasante latérale ou depuis la contremarche, avec des profilés angulaires 45°, IP65-IP67, environ 100 lux, et 3 000 K. Éviter absolument la lumière frontale dirigée vers la personne qui monte : elle provoque un éblouissement et annule la perception des changements de niveau. |
Combien économise-t-on avec des capteurs et des automatismes ?Un capteur crépusculaire réduit les heures de fonctionnement de 15 à 25 % ; un détecteur de présence dans les zones de transit réduit les allumages de 80 à 95 % ; la réduction nocturne programmée ajoute des économies supplémentaires significatives. En combinant les trois stratégies, un système extérieur peut réduire la consommation annuelle de 60 à 75 % par rapport à un simple allumage manuel en soirée. |
Puis-je installer moi-même des plafonniers extérieurs ?L'assemblage du système (bande, profilé, diffuseur, embouts) peut être réalisé de manière indépendante en suivant la procédure du chapitre 9. Les travaux sur l'installation électrique fixe, en revanche, doivent être effectués par du personnel qualifié conformément au DM 37/08, qui délivre la déclaration de conformité. Chaque opération doit de toute façon être réalisée avec le système isolé et vérifié hors tension. |
17. Investir dans la qualité pour un éclairage sûr
Si nous devions condenser les plus de dix mille mots de ce guide en une seule phrase, nous choisirions celle-ci : dans l'éclairage LED extérieur, la qualité n'est pas un attribut du produit mais une propriété du système. Il n'y a pas de bande LED assez bonne pour compenser un profilé inadéquat, ni de profilé assez bien conçu pour sauver une alimentation sous-dimensionnée, ni de luminaire si bien construit pour survivre à une installation qui laisse entrer l'eau.
Nous avons vu toutes les variables qui déterminent réellement le résultat, et elles sont étonnamment peu nombreuses. La gestion thermique, qui décide si le système durera cinq ans ou vingt-cinq. L'étanchéité efficace, qui doit être construite sur site et non achetée sur une étiquette. La conception de l'éclairage, qui avec une formule à quatre termes évite à la fois l'obscurité et le gaspillage. La qualité spectrale de la lumière, qui transforme un espace simplement éclairé en un espace agréable à habiter. Le contrôle, qui représente aujourd'hui le principal levier d'économie disponible.
Il y a aussi une considération qui va au-delà du technique. Éclairer un espace extérieur en toute sécurité signifie trois choses simultanément. Cela signifie choisir des produits sûrs, avec des certifications vérifiables et des protections adaptées à l'environnement d'installation réel. Cela signifie éclairer suffisamment pour prévenir les chutes, les trébuchements et les intrusions, mais sans dépasser, car un excès de lumière provoque l'éblouissement, dérange les voisins, nuit à la faune et coûte cher. Et cela signifie penser à long terme, où la qualité des matériaux et le soin de l'installation se traduisent par des années de service sans coûts imprévus et sans interventions en hauteur.
La voie des systèmes modulaires (bande LED de qualité, profilé en aluminium correctement dimensionné, diffuseur adapté à la position, alimentation avec marge, accessoires d'étanchéité cohérents) est celle qui offre le meilleur rapport entre liberté de conception, performances et longévité. Elle permet d'obtenir exactement la lumière requise par le projet, avec la certitude de pouvoir se procurer chaque composant individuel même dans dix ans.
Nous espérons que ce guide vous sera utile chaque fois que vous devrez choisir, concevoir ou installer des plafonniers pour extérieur. Pour toute question technique, vérification de compatibilité ou soutien à la conception, l'équipe Ledpoint est à votre disposition avec compétence, expérience et passion pour la lumière bien faite.
