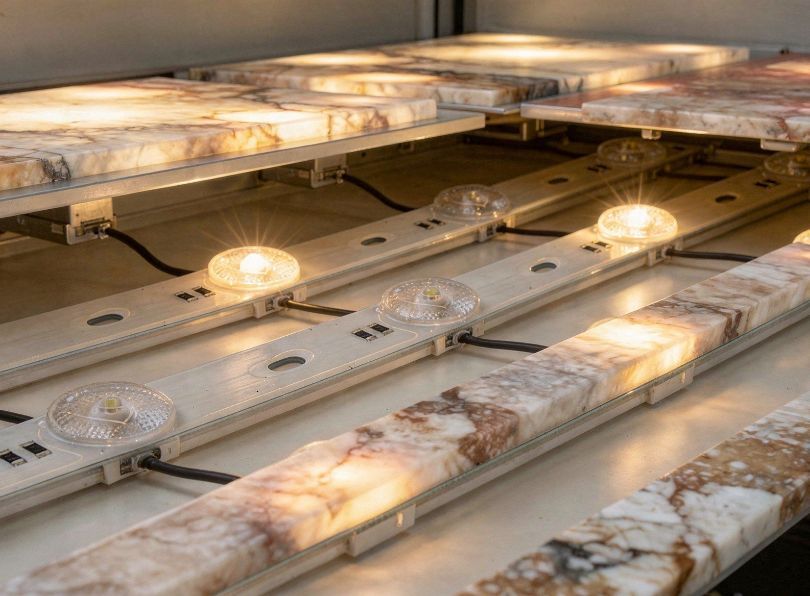

Rétroéclairage LED : un guide complet

Aujourd'hui, nous allons nous plonger dans la rétroéclairage LED, une technologie qui a révolutionné le monde de l'éclairage, du design et de la visualisation. Dans cet article, nous explorerons chaque aspect de cette solution lumineuse : de ses bases fondamentales aux applications les plus avancées dans le domaine de la domotique et de l'éclairage professionnel.

Un accent particulier sera dédié au protocole DALI (Digital Addressable Lighting Interface), la norme de communication numérique qui représente le présent et le futur du contrôle de l'éclairage intelligent, et aux contrôleurs DALI pour bandeaux LED disponibles sur Ledpoint.it. Que vous soyez un professionnel du secteur, un passionné de technologie ou simplement curieux de découvrir comment optimiser l'éclairage de vos espaces, cette étude vous fournira toutes les connaissances nécessaires.

Rétroéclairage : qu'est-ce que c'est ?

Avant de nous plonger dans les détails techniques, il est essentiel de comprendre ce qu'est exactement le rétroéclairage. Ce chapitre pose les bases théoriques et pratiques pour pleinement apprécier l'évolution et le potentiel de cette technologie.

Définition du rétroéclairage

Le rétroéclairage est un type particulier de solution lumineuse qui consiste à insérer une source de lumière à l'intérieur d'une application, de manière à éclairer une surface ou un panneau en rendant cette lumière visible de l'extérieur.

Contrairement à l'éclairage direct, qui vise un objet ou un espace, le rétroéclairage se trouve "derrière" l'élément à éclairer, créant un effet diffus, uniforme et souvent d'un grand impact esthétique. Ce n'est pas un paramètre essentiel au fonctionnement d'un produit, mais il représente une valeur ajoutée significative, conférant une composante esthétique et de design qui peut, dans de nombreux cas, se transformer également en une fonctionnalité pratique.

Du néon à la LED jusqu'aux barres pour rétroéclairage

Pendant des décennies, le rétroéclairage a été le domaine incontesté des lampes à néon. Ces sources, caractérisées par une lumière de faible intensité de couleur tirant vers l'orange et par une consommation relativement réduite, offraient une durée de vie d'environ 20 000 heures. Cependant, elles présentaient des limites significatives : encombrement volumineux, une gamme de couleurs très restreinte (pour varier la teinte, on avait recours à des lampes fluo de couleur verte) et une faible possibilité de personnalisation. Ces propriétés intrinsèques, inadaptées aux besoins de miniaturisation et de flexibilité requis par les produits modernes, ont ouvert la voie à une révolution technologique.

La révolution de la LED

L'avènement des Light Emitting Diodes (LED) a complètement transformé le paysage du rétroéclairage. Une source LED est constituée d'une ou plusieurs diodes lumineuses positionnées stratégiquement à l'intérieur de l'application. Par rapport au néon, le rétroéclairage LED offre une qualité esthétique nettement supérieure en termes d'intensité lumineuse, d'uniformité de la lumière et de gamme chromatique disponible. La diode LED individuelle, notamment dans sa version CMS (Composant Monté en Surface) montée sur des cartes à circuit imprimé (PCB), permet de travailler dans des espaces extrêmement réduits, ouvrant des possibilités de conception inimaginables auparavant.

Les avantages sont écrasants : durée de vie pouvant atteindre et dépasser les 50 000 heures (contre 20 000 pour le néon), efficacité énergétique très élevée, chaleur émise réduite et, surtout, une personnalisation quasiment infinie. La technologie LED permet non seulement de choisir parmi une infinité de blancs et de couleurs, mais aussi d'intégrer des fonctionnalités intelligentes. Avec les LED RVB (Rouge, Vert, Bleu) et RVB+Blanc, la lumière peut changer de couleur pour indiquer différents états d'un appareil (ex. rouge pour "en chauffe", bleu pour "prêt à l'emploi") ou simplement pour créer des ambiances.

Rétroéclairage à LED : technique, conception et avantages

Approfondissons maintenant les aspects les plus techniques du rétroéclairage à LED, en examinant comment concevoir une solution efficace, quels sont ses points forts indiscutables et dans quels domaines elle trouve son application.

Paramètres de conception et spécifications techniques pour le rétroéclairage

La conception d'un système de rétroéclairage LED personnalisé nécessite une attention à de nombreux paramètres critiques. La première étape est toujours l'analyse du besoin client et du contexte d'application. Les facteurs techniques à définir avec précision incluent :

- type de lumière : directe, diffuse, spot ;
- intensité lumineuse : mesurée en lumens, à définir selon l'usage ;
- couleur et tonalité : température de couleur (ex. 2700K chaud, 4000K neutre, 6500K froid) ou couleur RVB spécifique ;
- distribution : lumière homogène ou avec des effets de spots différenciés ;
- tension de fonctionnement : typiquement basse tension (12V, 24V, 36V DC) pour la sécurité et la compatibilité avec les contrôleurs ;
- température maximale de service : fondamentale pour garantir la fiabilité et la longévité des LED ;
- position de la source : étude des encombrements internes pour un positionnement correct ;
- type de fixation : mécanique ou adhésif, selon le support.

Pour les applications sur mesure, il est vital que le client fournisse les encombrements internes exacts de l'appareil. Cela permet de concevoir un "boîtier plastique" ou un PCB qui s'adapte parfaitement à l'espace disponible, facilitant également d'éventuelles opérations futures de maintenance ou de remplacement.

Les avantages du rétroéclairage LED

Le choix du rétroéclairage LED est soutenu par une série d'avantages tangibles et mesurables :

1. efficacité énergétique et économies : les LED convertissent en lumière un pourcentage très élevé de l'énergie électrique absorbée, en dissipant peu de chaleur. Cela se traduit par des consommations drastiquement réduites par rapport aux technologies précédentes, avec des économies pouvant dépasser 90% dans certaines applications, contribuant significativement à la durabilité environnementale et économique ;
2. très longue durée de vie : avec une durée de vie utile allant de 50 000 à 100 000 heures, les systèmes LED réduisent au minimum les coûts et interventions de maintenance et de remplacement ;

3. qualité de lumière supérieure : ils offrent une excellente restitution des couleurs (IRC), une uniformité dans l'émission lumineuse et une absence de scintillement (flicker), améliorant le confort visuel et la qualité de la perception dans les applications de visualisation ;
4. design fin et flexible : les bandeaux LED et les modules CMS permettent de réaliser des solutions de rétroéclairage extrêmement fines et légères, idéales pour les appareils électroniques portables, téléviseurs, écrans et objets de design où l'espace est précieux ;
5. contrôle dynamique et intelligence : les LED peuvent être gradées de manière fluide et précise et, dans les versions à couleur variable (CCT, RVB), elles permettent un contrôle total de la tonalité et de l'ambiance lumineuse. Cette caractéristique est la porte d'entrée vers l'éclairage intelligent, dont nous parlerons abondamment avec le protocole DALI.

Domaines d'application principaux du rétroéclairage

La polyvalence du rétroéclairage LED permet son utilisation dans une multitude de secteurs :

- secteur de l'éclairage civil et industriel : profilés lumineux pour faux plafonds, marches d'escalier, meubles, étagères, signalétique de sécurité ;
- électroménager et électronique grand public : rétroéclairage de claviers, d'afficheurs, de fours, de machines à café, de téléviseurs (où, avec la technologie QLED, il améliore le contraste et la gamme de couleurs) ;
- enseignes lumineuses et publicité : lettres et logos lumineux, caissons lumineux, panneaux publicitaires ;
- automobile et transport : tableaux de bord, claviers, lumière d'ambiance dans les habitacles ;
- architecture et design d'intérieur : éclairage d'accentuation pour niches, vitrines, œuvres d'art, meubles design.

Le protocole DALI : le rétroéclairage intelligent

Arrivons au cœur technologique du rétroéclairage moderne : le protocole DALI. Si les LED sont le "muscle" qui produit la lumière, DALI est le "système nerveux" qui la commande, la coordonne et la rend intelligente. Ce chapitre en explore les fondements, l'architecture et l'évolution.

DALI : qu'est-ce que c'est et pourquoi est-il né

DALI (Digital Addressable Lighting Interface) est un protocole de communication numérique standardisé, spécifiquement conçu pour le contrôle de l'éclairage. Né à la fin des années 90 de la collaboration des principaux fabricants du secteur, il a été standardisé au niveau international par la CEI (Commission Électrotechnique Internationale) d'abord avec la norme IEC 60929 puis, en version mise à jour, avec la série IEC 62386. Contrairement aux anciens systèmes analogiques comme le 1-10V, qui offraient un contrôle limité et non standardisé, DALI est né pour résoudre les problèmes de scalabilité, de contrôle précis et d'interopérabilité.

Sa philosophie est celle d'un standard ouvert et non propriétaire : tout fabricant peut l'implémenter, garantissant que des appareils de marques différentes puissent communiquer sur la même installation. Cela protège les investissements des clients et favorise l'innovation.

Architecture et principe de fonctionnement

Un système DALI repose sur une architecture réseau simple mais puissante. Au centre se trouve un bus à deux fils qui transporte à la fois l'alimentation de contrôle (typiquement 16V DC) et les signaux numériques de communication. Sur ce bus, tous les appareils sont connectés en parallèle. La topologie peut être en bus, en étoile, en arborescence ou linéaire, offrant une grande flexibilité de câblage, mais pas en boucle ou en maillage.

Caractéristiques fondamentales du fonctionnement DALI

Le protocole DALI est caractérisé par certaines caractéristiques fondamentales telles que :

1. adressage individuel : chaque appareil (ex. un driver pour bandeau LED) sur le bus a une adresse unique, de 0 à 63. Cela permet au contrôleur de parler à chaque appareil individuellement, avec une précision impossible pour les systèmes analogiques.
2. communication bidirectionnelle : c'est la véritable révolution. Le contrôleur n'envoie pas seulement des commandes (ex. "allume-toi à 50%"), mais peut aussi recevoir des informations de l'appareil (état, consommation, défaut, température). Il permet la surveillance et le diagnostic proactif.
3. création de groupes et de scènes : les appareils peuvent être regroupés logiquement (ex. "Toutes les lumières de l'open space") et des scènes lumineuses complexes peuvent être mémorisées (ex. "Mode Réunion", "Mode Détente") activables par une simple commande.

Les composants principaux d'un système sont : le contrôleur applicatif (le cerveau qui exécute la logique), l'alimentation du bus DALI, les dispositifs de contrôle (drivers LED gradables DALI) et les dispositifs d'entrée (interrupteurs, capteurs de mouvement et de lumière).

Avantages du système de contrôle d'éclairage DALI

Mettre en œuvre un système DALI n'est pas une simple mise à niveau technique, mais un choix stratégique qui apporte des bénéfices concrets et mesurables en termes de performance, de gestion et de coûts.

Flexibilité et scalabilité sans égal

La flexibilité est la marque de fabrique de DALI. Une fois l'installation du câblage du bus effectuée, toute la logique de contrôle est logicielle. Modifier quel interrupteur contrôle quel groupe de lumières, changer l'affectation des appareils aux groupes, mettre à jour les scènes lumineuses ou ajouter de nouvelles fonctionnalités ne nécessite aucune intervention sur les câbles, mais seulement une reconfiguration logicielle.

C'est révolutionnaire dans des environnements dynamiques comme des bureaux qui changent d'agencement, des magasins qui réaménagent leurs espaces ou des hôtels qui adaptent l'ambiance de leurs suites. La scalabilité est simple : on peut ajouter jusqu'à 64 appareils par bus, et plusieurs bus peuvent être connectés entre eux pour des installations très grandes.

Efficacité énergétique et économies sur les coûts

Les économies d'énergie sont un argument majeur. Un système DALI optimisé avec des capteurs peut réduire la consommation d'éclairage jusqu'à 90%. Comment ?

- gradation précise : régler la lumière au niveau minimal nécessaire au confort, sans gaspillage ;
- intégration avec capteurs : les capteurs de présence éteignent automatiquement les lumières dans les espaces non occupés. Les capteurs de lumière du jour ajustent l'éclairage artificiel en fonction de la lumière naturelle entrant par les fenêtres, maintenant un niveau d'éclairement constant et minimisant l'utilisation d'énergie ;
- gestion centralisée des horaires : programmation des allumages et extinctions selon les horaires d'utilisation des espaces.

Outre les économies sur la facture, les coûts de maintenance sont réduits. Le diagnostic intégré permet d'identifier rapidement une panne (ex. un bandeau LED ou un driver défectueux), en indiquant sa position exacte, réduisant les temps d'intervention.

Confort, bien-être et productivité

DALI ne sert pas seulement à économiser, mais aussi à améliorer la qualité de vie et de travail. La possibilité de créer des scènes préenregistrées (pour réunions, présentations, pauses) adapte l'environnement aux activités en cours en un clic. Le contrôle de la température de couleur (CCT) est fondamental : on peut programmer une lumière froide et vive pour se concentrer le matin, et une lumière chaude et douce pour se détendre le soir, imitant le cycle naturel de la lumière et soutenant le rythme circadien (éclairage centré sur l'humain). Tout cela contribue au bien-être visuel et peut augmenter la productivité et la satisfaction dans les environnements professionnels.

Intégration et pérennité

DALI est conçu pour l'intégration. Ce n'est pas une île technologique, mais un sous-système spécialisé qui se connecte parfaitement à des écosystèmes plus larges :

- système de gestion technique du bâtiment (GTB) : via des passerelles, un système DALI peut communiquer avec le GTB central du bâtiment, qui gère chauffage, climatisation, sécurité. Par exemple, en cas d'alarme incendie, le GTB peut ordonner à DALI d'allumer toutes les lumières à 100% pour l'évacuation ;
- IoT et standards ouverts : l'évolution vers DALI+ (DALI sans fil) et l'intégration avec des protocoles comme Matter ouvrent les portes de l'éclairage intelligent dans le secteur résidentiel et à l'interconnexion avec d'autres appareils connectés de la maison.
Étant une norme mondiale et en évolution constante (DALI-2, DALI+), choisir DALI signifie faire un investissement d'avenir, facilement mis à jour et extensible.

Concevoir une installation de rétroéclairage LED avec DALI : bonnes pratiques

Passer de la théorie à la pratique nécessite une planification attentive. Ce chapitre fournit un guide étape par étape et les meilleures pratiques pour concevoir un système réussi.

Phases de la Conception

1. analyse des besoins et définition des objectifs : que doit faire l'éclairage ? Créer une ambiance ? Mettre en valeur des produits ? Fournir une lumière d'ambiance ? Définir les scènes lumineuses souhaitées ;
2. choix de la LED : selon les besoins, sélectionner le type (monochrome, CCT, RVB, RVB+Blanc), la densité de LED (LED/m), la puissance (W/m), le degré de protection (IP20 pour intérieur, IP65/67 pour extérieur/salles de bain), la qualité de couleur (IRC >80 pour les espaces de vie, >90 pour le retail) ;
3. dimensionnement de l'alimentation : calculer la puissance totale des bandeaux LED et choisir une alimentation (power supply) avec une capacité supérieure de 20% pour la sécurité et la longévité. Vérifier que la sortie est en tension constante (CV) compatible avec les bandeaux et contrôleurs ;
4. sélection du contrôleur DALI : choisir le contrôleur en fonction du nombre de canaux nécessaires, de la puissance requise, du besoin de contrôle couleur et de la compatibilité DALI-2. Pour des systèmes simples, un contrôleur avec maître intégré peut suffire. Pour des installations complexes, un contrôleur applicatif dédié sera nécessaire ;
5. conception du câblage : planifier le tracé du bus DALI. Rappel : topologie libre mais pas en boucle. Utiliser des câbles torsadés d'au moins 1,5 mm² pour des distances jusqu'à 300 m. Le bus n'est pas polarisé (les fils DA+ et DA- sont interchangeables). Pour les lignes d'alimentation des bandeaux, calculer la chute de tension et prévoir des points d'injection d'alimentation supplémentaires pour les installations longues ;
6. programmation et mise en service : attribuer les adresses à chaque driver/contrôleur, créer les groupes logiques, programmer les scènes et connecter les dispositifs d'entrée (capteurs, interrupteurs). Cette phase nécessite des logiciels spécifiques et souvent l'intervention d'un installateur spécialisé.

Erreurs courantes à éviter

Il est nécessaire d'être très attentif à certains aspects pour ne pas tomber dans les erreurs les plus courantes :

- surcharger le contrôleur ou l'alimentation : respecter toujours les limites de courant et de puissance ;
- sous-estimer la chute de tension : avec des bandeaux longs et des courants élevés, la tension à l'extrémité du bandeau peut chuter, causant un éclairage non uniforme. Alimenter par les deux bouts ou injecter l'alimentation à intervalles réguliers ;

- mélanger des appareils de marques différentes sans vérification : bien que DALI promette l'interopérabilité, avec des appareils DALI v1 non certifiés, il pourrait y avoir des incohérences. Préférer des appareils certifiés DALI-2 pour une garantie totale ;
- négliger la dissipation thermique : les contrôleurs et surtout les alimentations génèrent de la chaleur. S'assurer qu'ils soient installés dans des environnements bien ventilés et, si nécessaire, sur des dissipateurs ;
- programmation inadéquate : la puissance de DALI réside dans la logique. Une programmation hâtive ou peu intuitive anéantit les bénéfices du système. Investir du temps dans la conception des logiques de contrôle.

Études de cas : application du rétroéclairage

L'évolution de la technologie LED a fait des barres de rétroéclairage des composants clés dans des projets exigeant une qualité de lumière impeccable et une fiabilité élevée. Contrairement aux bandeaux flexibles ordinaires pour signalisation lumineuse, ces barres sont conçues comme des sources techniques pour des applications spécialisées et intégrées, où des paramètres comme l'homogénéité de la lumière, l'efficacité et la longue durée de vie sont fondamentaux. Ci-dessous, nous analysons deux scénarios réels où les barres LED pour rétroéclairage ont été déterminantes pour le succès du projet.

1. Conception d'un laboratoire de photométrie et d'analyse des couleurs

Un centre de recherche spécialisé dans l'étalonnage de capteurs optiques avait besoin d'une source lumineuse de référence standardisée pour ses chambres noires. Les spécifications techniques étaient extrêmement strictes : lumière blanche à température de couleur constante et certifiée (3000K 3-step), efficacité élevée pour réduire la chaleur émise dans l'environnement contrôlé (150 lm/W), et une uniformité lumineuse parfaite sans points chauds ou zones d'ombre.

Solution mise en œuvre : des barres LED flexibles à très haute densité de diodes (240 LED/m) ont été sélectionnées et installées. Cette configuration garantissait une distribution de la lumière complètement homogène, créant un champ lumineux uniforme indispensable aux mesures instrumentales. La flexibilité du module a permis de les courber légèrement pour les adapter à la géométrie interne de la chambre de test. La combinaison d'un flux lumineux élevé (2000 lm/m) et d'une haute efficacité a permis d'atteindre l'intensité requise tout en minimisant la puissance absorbée et, par conséquent, la chaleur dissipée, qui aurait pu influencer les mesures de précision.

Résultats mesurables : le laboratoire a pu standardiser et certifier son banc optique avec une source dont la stabilité dans le temps a passé les tests de vieillissement accéléré. La solution a garanti une répétabilité des mesures supérieure à 99,8 %, devenant un atout critique pour l'accréditation du laboratoire lui-même. L'absence de maintenance (grâce à la longue durée de vie des LED) a assuré une continuité opérationnelle et aucune interruption dans les cycles de travail.

2. Éclairage de base pour un système d'inspection visuelle industrielle (vision artificielle)

Un fabricant de composants automobiles de précision devait optimiser le système d'inspection par vision artificielle sur une ligne d'assemblage. Le problème était l'éclairage inconstant qui causait de faux négatifs dans les contrôles qualité. Il fallait une lumière froide, stable et sans scintillement éclairant uniformément le tapis roulant par en-dessous d'une plaque de verre dépoli (rétroéclairage diffus), créant un haut contraste pour les contours des pièces.

Solution mise en œuvre : sous le plan de verre de la zone d'inspection, plusieurs barres LED rigides à haute luminosité ont été installées en parallèle, positionnées dans un cadre dédié pour garantir un angle et une distance précis. Le choix s'est porté sur des modèles avec un indice de rendu des couleurs (IRC) très élevé et un driver éliminant tout scintillement, même à des fréquences d'acquisition de la caméra très élevées. La possibilité de couper les barres avec précision (dans ce cas, tous les 5 cm) a permis d'adapter parfaitement la longueur de la source lumineuse à la zone de travail, maximisant l'uniformité.

Résultats mesurables : la mise en œuvre a conduit à une amélioration de 40 % de la fiabilité de la détection des défauts par le système de vision artificielle, réduisant drastiquement les retours en amont. La stabilité et l'homogénéité de la lumière ont permis de réduire la puissance d'éclairage nécessaire, avec une économie d'énergie estimée à 30 % par rapport aux anciennes lampes fluorescentes. La robustesse des barres et l'absence de pièces mobiles ont garanti une continuité opérationnelle 24h/24 et 7j/7 sans remplacement pendant plus de 50 000 heures de fonctionnement.

Conclusion technique : ces cas démontrent que les barres LED pour rétroéclairage ne sont pas de simples substituts à d'autres sources, mais des composants ingénierisés pour des performances extrêmes. Leur capacité à fournir une lumière uniforme, stable et efficace en fait le choix obligatoire dans des contextes où la qualité de la lumière est un paramètre de processus critique, qu'il s'agisse de recherche scientifique, de contrôle qualité industriel, médical ou d'applications audiovisuelles. L'investissement se justifie pleinement par l'amélioration de la qualité du produit final, de la répétabilité des processus et de la réduction des coûts opérationnels à long terme.

Rétroéclairage : design, confort et efficacité garantis

Le rétroéclairage à LED contrôlé via le protocole DALI représente l'apogée actuelle de la technologie de l'éclairage appliquée au design, au confort et à l'efficacité. Il ne s'agit plus de simples "ampoules", mais d'un système nerveux numérique pour la lumière, capable de s'adapter dynamiquement aux besoins des personnes, des activités et de l'environnement.

De l'analyse menée, ses points forts ressortent clairement : une flexibilité de conception sans égale, des économies d'énergie extrêmes, un confort visuel amélioré, une intégration parfaite avec le bâtiment intelligent et une durée de vie qui garantit le retour sur investissement. Les contrôleurs DALI pour bandeaux LED, comme ceux de haute gamme disponibles sur Ledpoint.it, sont les outils qui transforment cette puissance en réalité, permettant de sculpter la lumière avec une précision millimétrique.

En regardant vers l'avenir, les développements sont déjà tracés : la diffusion de la norme DALI-2 garantira un écosystème toujours plus interopérable et fiable ; DALI+ apportera les avantages du protocole dans le monde du sans-fil, simplifiant les installations en rénovation ; l'intégration avec Matter et d'autres standards IoT ouvrira des scénarios d'automatisation domestique et de bâtiment encore plus sophistiqués et conviviaux.

Pour les concepteurs, architectes, installateurs et utilisateurs finaux les plus exigeants, investir dans la connaissance et la mise en œuvre de systèmes de rétroéclairage LED avec contrôle DALI n'est pas un choix optionnel, mais un pas nécessaire vers la création d'espaces intelligents, efficaces, beaux et prêts pour les défis de demain. Ledpoint.it, avec sa gamme de produits technologiquement avancés et son support spécialisé, se positionne comme le partenaire idéal dans ce parcours d'éclairage conscient et à la pointe.
