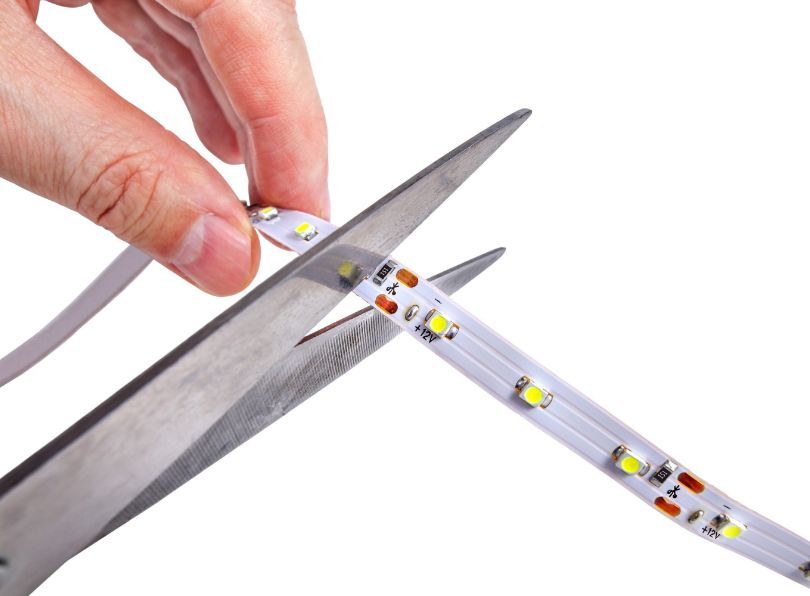

Découper des bandes LED sans faire d'erreurs

Pourquoi couper correctement une bande LED n'est pas évident

Avant de prendre des ciseaux, il est essentiel de comprendre ce que l'on s'apprête à couper. Une bande LED est un circuit imprimé flexible (PCB). Sur celui-ci, les LED et les résistances sont montés par groupes en parallèle, appelés « modules » ou « segments ». Couper au mauvais endroit interrompt le chemin électrique, ce qui empêche la bande de s'allumer.

Quelques données techniques

Chaque bande possède ses propres caractéristiques. C'est pourquoi notre catalogue propose des fiches techniques complètes. Avant de couper ou de raccorder des bandes LED, il est impératif de vérifier les éléments suivants :

Couper les bandes LED : où le faire et où ne jamais couper

Examinons à présent l'étape de coupe et les précautions à respecter. Ne traitez jamais cette opération comme un simple bricolage improvisé.

Comment identifier les points de coupe autorisés

Méthode 1 (visuelle) : repérez les deux plots de contact en cuivre (pad) ainsi que la ligne en pointillés ou le symbole des ciseaux. Entre ces deux plots se trouve une zone « neutre » dépourvue de composants. C'est à cet endroit précis qu'il est possible de couper.

Méthode 2 (mesure) : si l'impression est peu visible, mesurez. Chaque bande présente des intervalles de coupe spécifiques, toujours indiqués sur la fiche technique. Utilisez un pied à coulisse ou un mètre pour déterminer avec précision le point de coupe.

Autres outils nécessaires pour couper les bandes LED

Comment couper les bandes LED : étape par étape

PHASE A : Préparation

Débranchez toujours l'alimentation. Nettoyez la surface des plots en cuivre avec une goutte de flux électronique et un coton-tige. Cela élimine l'oxydation et garantit une soudure parfaite.

PHASE B : Coupe

1. Placez la règle métallique exactement sur la ligne de coupe.
2. Avec le cutter, effectuez 3 à 4 passes fermes en augmentant progressivement la pression. N'essayez pas de couper en une seule passe.
3. Inspectez la coupe : les deux plots en cuivre de chaque côté doivent être intacts et brillants.

PHASE C : Soudure

1. Étamez légèrement les plots sur la bande ainsi que les fils à utiliser.
2. Placez le fil étamé sur le plot. Approchez la pointe du fer à souder (320 °C) pendant 1 à 2 secondes jusqu'à ce que l'étain des deux éléments fonde.
3. Retirez le fer et maintenez le fil immobile 2 secondes supplémentaires pendant que l'étain se solidifie.
4. Le résultat doit former une « goutte » brillante et concave. Si elle est mate et granuleuse (soudure froide) ou en forme de boule (manque de flux), refaites la soudure.

Schéma de raccordement pour joindre les bandes

Plusieurs méthodes existent pour raccorder et alimenter les bandes LED. Afin de garantir une installation sans chute de tension, il est possible d'opter pour une alimentation aux deux extrémités (dual-end power feeding). Pour des bandes dépassant 5 m, cela consiste à relier l'alimentation à la fois au début et à la fin de la bande. Cela équilibre la résistance du circuit et évite l'effet de dégradé ou l'extinction partielle de la lumière en milieu de bande.

Exemple d'installation d'une bande de 10 m, 24V, 28,8 W/m

• Puissance totale : 10 m × 28,8 W/m = 288 W.
• Une seule alimentation d'au moins 350 W (prévoir une marge minimale de 20 %).
• Division des deux câbles (section minimale 1,5 mm² pour du 24V) depuis l'alimentation.
• Raccordement des câbles : un au début et un à la fin de la bande de 10 m, en respectant les polarités.
• Utilisation d'un variateur/controller réglable (ex. avec protocole DALI ou 0-10V) sur un seul côté, jamais sur les deux.

Erreurs à éviter lors de la coupe des bandes LED

• Couper sur des courbes : les bandes LED se plient, mais ne se coupent pas en arc. Pour les courbes, utilisez des coupes droites et reliez les sections avec des câbles flexibles. Un rayon de courbure minimum existe toujours ; vérifiez-le sur les fiches techniques ou demandez-le à notre équipe.
• Surcharger l'alimentation : une alimentation de 100 W alimentant 130 W se met en protection ou grille. Calculez toujours avec précision la puissance requise, comme expliqué précédemment. Vous pouvez relire l'article en cliquant ici.
• Mélanger des bandes de lots différents dans une même installation : de légères variations de production peuvent créer des différences de teinte (pas MacAdam). Utilisez des rouleaux du même lot de production (code lot) pour une même pièce.
• Installer des bandes IP67 à l'intérieur de profilés en aluminium sans ventilation : la chaleur s'accumule et la durée de vie chute de 70 %. Pour les profilés, privilégiez des bandes non étanches (IP20) ou utilisez des profilés avec diffuseur et ventilation.

Questions fréquentes

Q : puis-je raccorder en série deux bandes coupées de 5 m pour obtenir 10 m ?
R : oui, mais uniquement si la tension est de 24V et si le raccordement électrique entre les deux bandes est réalisé avec des câbles de section adéquate (1,5 mm²). Il est préférable d'alimenter également au milieu du parcours.

Q : le ruban adhésif double face ne tient plus, que faire ?
R : le ruban sert au positionnement initial, pas à une fixation permanente. Pour les installations définitives, utilisez les profilés aluminium Ledpoint avec couvercle diffuseur. Ils fixent solidement, dissipent la chaleur et améliorent la qualité lumineuse.

Q : après la coupe, les 3 premières LED suivant la coupe sont plus faibles, pourquoi ?
R : vous avez coupé trop près du plot, endommageant ainsi la piste qui alimente ce segment. Coupez le segment suivant et recommencez. Les LED sont extrêmement fragiles.
