Le phénomène de chute de tension dans les bandes LED est l'une des causes les plus fréquentes d'insatisfaction lors des installations : la bande semble uniforme à l'allumage, mais lorsqu'on la regarde de loin ou une fois l'installation terminée, on remarque clairement qu'une extrémité brille moins que l'autre. Cet article explique les causes techniques, présente des tableaux avec les chutes de tension pour les configurations les plus courantes et met à disposition un calculateur interactif pour estimer la chute de tension dans votre installation.
Tableau de chute de tension par configuration — Valeurs de référence
| Bande | W/m | Tension | Longueur | Courant | ΔV estimée | % | Effet visuel | Solution |
|---|---|---|---|---|---|---|---|---|
| 2835 basse | 4,8 | 12V | 5m | 2,0A | 0,56V | 4,7% | Quasi imperceptible | Aucune |
| 2835 moyenne | 9,6 | 12V | 5m | 4,0A | 1,12V | 9,3% | Visible | Alimentation double ou 24V |
| 2835 moyenne | 9,6 | 24V | 5m | 2,0A | 0,56V | 2,3% | Négligeable | Aucune |
| 2835 haute | 14,4 | 12V | 5m | 6,0A | 1,68V | 14% | Très visible | 24V ou alimentation double obligatoire |
| 2835 haute | 14,4 | 24V | 5m | 3,0A | 0,84V | 3,5% | Négligeable | Aucune |
| 2835 haute | 14,4 | 24V | 10m | 6,0A | 3,36V | 14% | Très visible | Alimentation double ou 48V |
| 2835 haute | 14,4 | 48V | 10m | 3,0A | 0,84V | 1,75% | Négligeable | Aucune |
| COB 10W/m | 10 | 24V | 5m | 2,1A | 0,59V | 2,5% | Négligeable | Aucune |
| COB 14W/m | 14 | 24V | 7m | 4,1A | 1,62V | 6,8% | Légèrement visible | Alimentation double recommandée |
| RGB 5050 | 14,4 | 12V | 5m | 6,0A | 1,68V | 14% | Couleurs hétérogènes | 24V ou alimentation double |

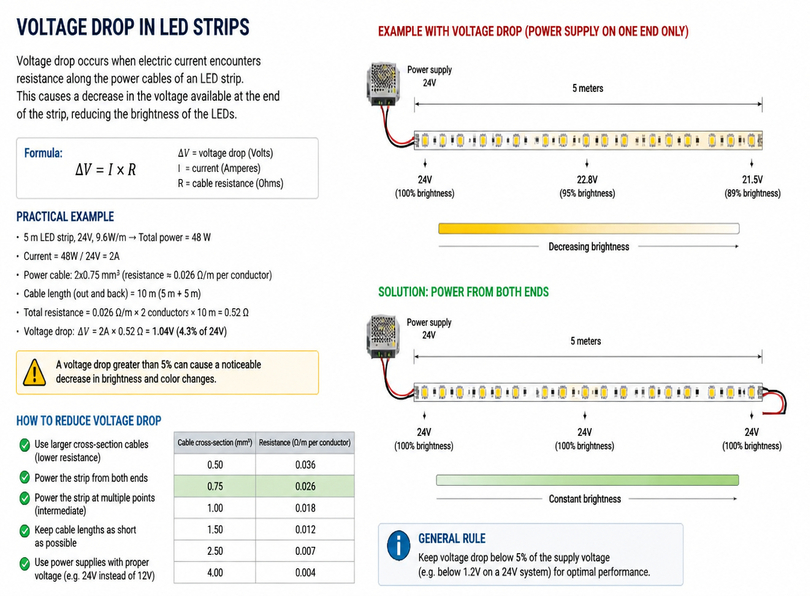

Pourquoi la tension chute le long de la bande
Le PCB des bandes LED est un conducteur en cuivre avec sa propre résistance. Au fur et à mesure que le courant circule du point d'alimentation vers l'extrémité de la bande, la résistance cumulative du cuivre provoque une réduction progressive de la tension. Les puces LED reçoivent moins de tension et, par conséquent, moins de courant : elles brillent moins. L'effet est proportionnel au courant (plus de watts = plus de courant = plus de chute) et à la longueur (plus longue = plus de résistance).
Le passage de 12V à 24V est le moyen le plus simple de diviser par deux le courant à puissance égale : puisque la chute de tension est proportionnelle au courant, diviser le courant par deux divise également la chute par deux. Passer de 12V à 48V réduit le courant à un quart et la chute à un quart.
Les solutions à la chute de tension
| Solution | Quand l'appliquer | Complexité | Coût | Efficacité |
|---|---|---|---|---|
| Alimentation double | Bandes de 5 à 15 m à 24V | Faible | Uniquement câbles supplémentaires | Élevée (divise la chute par deux) |
| Passage de 12V à 24V | Bandes 12V avec chute visible | Changer la bande et l'alimentation | Moyen | Très élevée (divise le courant par deux) |
| Passage à 48V | Bandes très longues (>10m) | Changer tout le système | Moyen à élevé | Excellente |
| Réduction de la longueur d'un tronçon | Toujours applicable | Faible (ajoute un point d'alimentation) | Supplémentaire | Élevée |
| Amplificateur de signal | Bandes RGB/RGBW longues | Moyenne | Moyen | Élevée (rétablit la tension) |
| PCB plus large | À puces égales, PCB 12mm vs 8mm | Choix au moment de l'achat | Légère différence | Moyenne (réduit ~20%) |
Règle pratique de Ledpoint : si vous souhaitez une installation sans soucis, utilisez toujours du 24V pour les installations supérieures à 3 mètres. Le coût supplémentaire par rapport au 12V est minime, mais les problèmes de chute de tension sont éliminés pour la grande majorité des installations résidentielles et commerciales standard.
FAQ sur la chute de tension
Pourquoi ma bande LED est-elle plus lumineuse d'un côté ?
La cause est presque toujours la chute de tension. Les LED à l'extrémité de la bande reçoivent moins de tension et brillent moins. Solutions : alimentation double, passage au 24V ou 48V, réduction de la longueur du tronçon unique.
Au-delà de quelle longueur l'alimentation double est-elle nécessaire en 24V ?
Pour les bandes en 24V, l'alimentation double est recommandée au-delà de 7 à 10 mètres, selon la puissance par mètre. Pour les bandes haute puissance, la limite descend à 5–7 m.
Le 48V résout-il la chute de tension ?
Oui : à puissance égale, le 48V transporte la moitié du courant par rapport au 24V, donc la chute de tension est proportionnellement réduite. Pour les installations supérieures à 10 mètres, le 48V est la solution technique optimale.
