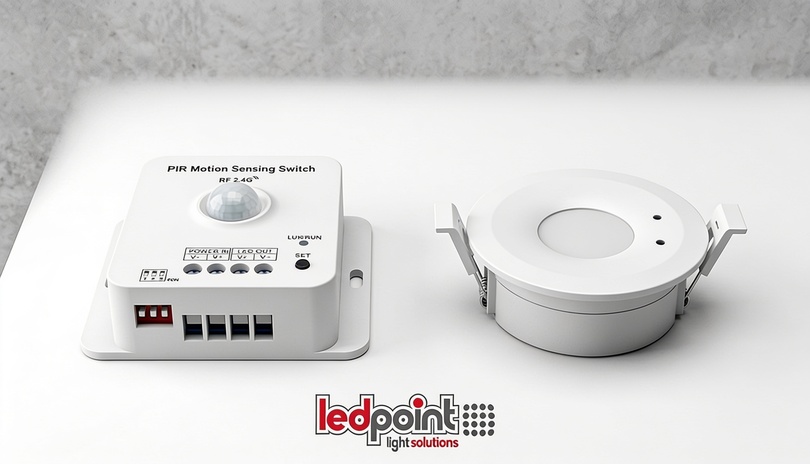

Capteurs PIR ou micro-ondes : lequel choisir ?

Comment fonctionnent les capteurs de présence

Les capteurs de présence allument et éteignent automatiquement l'éclairage en fonction de la détection de personnes dans une zone. Les deux technologies dominantes sont le PIR (Infrarouge Passif) et les micro-ondes (HF, Haute Fréquence). Ils se distinguent par leur principe physique, leur sensibilité, leur portée, leur capacité à détecter à travers les obstacles et leur taux de faux positifs. Le choix correct dépend de la géométrie de l'environnement, du type d'occupation et du niveau d'automatisation requis.

Capteurs PIR : principe, avantages et limites

Le capteur PIR est passif : il n'émet rien, mais détecte les variations de rayonnement infrarouge (chaleur) produites par le mouvement d'un corps dans son champ de vision. Il est composé d'un élément pyroélectrique et d'une lentille de Fresnel segmentée qui divise la zone en zones de détection. Lorsqu'un corps chaud traverse des zones adjacentes, la variation du signal active le capteur.

Avantages :

• Coût faible (5–25 € pour un capteur standard)
• Consommation en veille très faible (0,3–0,5 W)
• Taux de faux positifs très faible s'il est bien orienté
• Disponible en de nombreuses versions : encastré, mural, plafond, extérieur IP65
• Longue durée de vie (10+ ans)

Limites :

• Ne détecte pas à travers le verre, les murs, les meubles
• Nécessite une ligne de vue directe
• Les personnes immobiles (assises immobiles, au bureau) ne sont pas détectées
• Fonctionne moins bien dans les environnements chauds (au-dessus de 28 °C) où le contraste thermique diminue
• Peut donner des faux positifs près des sources de chaleur (radiateurs, bouches d'aération, fenêtres ensoleillées)

Capteurs micro-ondes : principe, avantages et limites

Le capteur micro-ondes est actif : il émet des ondes électromagnétiques typiquement à 5,8 GHz ou 24 GHz et analyse la fréquence de l'écho réfléchi. Lorsqu'un corps se déplace dans la zone, l'écho revient avec une fréquence légèrement altérée (effet Doppler) et le capteur active la sortie. La sensibilité est réglable via un trimmer ou un DIP-switch.

Avantages :

• Très haute sensibilité : détecte les mouvements minimaux (mains qui tapent, respiration)
• Fonctionne à travers le verre, les plaques de plâtre fines, le plastique, le bois léger
• Indépendant de la température ambiante
• Détection précise même dans les environnements chauds ou avec des personnes assises longtemps
• Excellent pour les faux plafonds et les installations cachées

Limites :

• Coût moyen plus élevé (15–60 € par capteur)
• Consommation en veille plus élevée (0,8–1,5 W)
• Faux positifs s'il est installé près de murs fins, de ventilateurs, de tuyaux avec de l'eau qui coule, de lampes gradables avec interférences électromagnétiques
• Nécessite un réglage de la sensibilité et de la portée de détection, sinon il "voit" au-delà des limites de l'environnement
• Déconseillé à côté des sources d'EMI (routeurs, moteurs, onduleurs)

Tableau comparatif PIR vs micro-ondes

Applications recommandées par environnement

Chaque capteur est adapté à des utilisations et des environnements différents, voyons lesquels.

PIR recommandé pour

• Entrées extérieures des maisons, garages, portails
• Escaliers d'immeuble et cages d'escalier
• Entrepôts, archives, débarras
• Parkings extérieurs et cours
• Caves, tavernes, locaux techniques
• Éclairage de sécurité périmétrique

Micro-ondes recommandé pour

• Salles de bain, douches, vestiaires (personnes souvent immobiles ou semi-cachées)
• Bureaux avec desks et postes de travail fixes
• Couloirs longs et étroits
• Salles de réunion
• Faux plafonds avec plénum (capteur caché)
• Salles de classe, bibliothèques, salles d'étude
• Zones de vente au détail où les clients se déplacent lentement

Capteurs combinés PIR + micro-ondes (double technologie)

Pour les applications professionnelles, les capteurs double technologie sont de plus en plus répandus, nécessitant l'accord simultané des deux technologies pour activer la sortie. Avantages : pratiquement zéro faux positif, sensibilité du micro-ondes maintenue, mais nécessité d'une couverture thermique du PIR pour la confirmation. Ils sont la norme dans : les couloirs d'établissements de santé, les bâtiments tertiaires haut de gamme, les systèmes de détection d'intrusion intégrés à l'éclairage, les bâtiments intelligents avec protocoles DALI-2 ou KNX.

Impact sur les économies d'énergie

Selon des études sectorielles (Ledvance, Osram, Lighting Europe), l'intégration de capteurs de présence dans des environnements à occupation discontinue entraîne des économies typiques de :

• Couloirs et escaliers : 50–70 % sur la consommation d'éclairage
• Salles de bain et vestiaires : 30–60 %
• Bureaux open space : 20–40 % (combiné avec la gradation automatique lumière du jour)
• Entrepôts : 40–80 % (par rapport à un éclairage toujours allumé)

Le retour sur investissement moyen d'une installation avec capteurs Ledpoint, dans les environnements tertiaires, se situe entre 18 et 36 mois selon le tarif de l'électricité et les heures d'ouverture.

Normes de référence

Les capteurs micro-ondes doivent respecter la EN 300 440 sur les émissions radio à courte portée, la EN 62311 sur les limites d'exposition aux champs électromagnétiques et la EN 61347-2-11 sur les appareils auxiliaires pour l'éclairage. La UNI EN 15193 sur la performance énergétique des bâtiments (LENI – Lighting Energy Numeric Indicator) attribue un facteur de correction favorable aux installations dotées d'un contrôle de présence, contribuant à la classe énergétique du bâtiment. Tous les capteurs Ledpoint sont certifiés CE, conformes RoHS et compatibles avec les systèmes DALI-2 / KNX le cas échéant.

Étude de cas Ledpoint

FAQ

Quelle est la différence entre un capteur PIR et un capteur micro-ondes ?

Le capteur PIR (Infrarouge Passif) détecte les variations de chaleur émises par les corps en mouvement et est passif. Le capteur micro-ondes émet des ondes électromagnétiques à haute fréquence et détecte le mouvement par effet Doppler, même à travers des obstacles fins comme le verre ou les plaques de plâtre.

Quel capteur est le plus sensible aux petits mouvements ?

Le capteur micro-ondes est nettement plus sensible : il détecte les mouvements minimaux comme ceux d'une personne assise qui tape au clavier ou qui respire profondément. Le PIR a besoin d'un déplacement plus ample du corps ou des membres pour s'activer et peut ne pas détecter les personnes immobiles.

Les capteurs micro-ondes donnent-ils plus de faux positifs ?

Oui, ils peuvent se déclencher à cause de mouvements derrière des murs fins, des baies vitrées ou des portes, et par des sources électromagnétiques proches. C'est pourquoi ils nécessitent un réglage attentif de la sensibilité et du minuteur. Le PIR est plus sélectif car il ne voit que ce qui se trouve dans son cône optique direct.

Quel capteur consomme le moins d'énergie ?

Le PIR a une consommation en veille typiquement plus faible (0,3–0,5 W) par rapport au micro-ondes (0,8–1,5 W) car il est passif. La différence est marginale sur le total de l'installation, mais pertinente dans les installations avec des centaines de capteurs.

Lequel choisir pour une salle de bain ou un vestiaire ?

Pour les salles de bain, douches, vestiaires et environnements avec des personnes souvent immobiles ou semi-cachées, le micro-ondes est préférable car il détecte les petits mouvements et fonctionne à travers les cloisons fines. Le PIR risque d'éteindre la lumière si l'utilisateur est immobile.

Puis-je utiliser un capteur PIR à l'extérieur ?

Oui, il existe des PIR avec un indice de protection IP44–IP65 pour l'extérieur. Ils doivent être orientés loin des sources de chaleur (bouches d'aération, lampadaires) et protégés du vent et des feuilles en mouvement, qui peuvent causer de fausses détections. Pour les entrées et les périmètres, le PIR reste la norme la plus répandue.

Les capteurs micro-ondes sont-ils dangereux pour la santé ?

Non. Ils émettent des puissances de l'ordre de 0,2–1 mW, des milliers de fois inférieures à celles d'un smartphone ou d'un routeur Wi-Fi, et bien en dessous des limites des normes européennes EN 300 440 et EN 62311. Il n'y a aucun risque documenté pour une exposition prolongée.

Capteurs PIR vs micro-ondes : un choix fonctionnel.

Le choix entre PIR et micro-ondes n'est pas entre un capteur "bon" et un capteur "mauvais", mais entre deux outils avec des points forts différents.

Nous pouvons donc conclure en vous indiquant la règle pratique Ledpoint :

• Capteur PIR là où l'on entre et sort (entrées, escaliers, entrepôts, extérieur)
• Capteur micro-ondes là où l'on reste immobile (salles de bain, bureaux, salles de réunion, couloirs à faible trafic)
• Capteur double technologie là où zéro faux positif est essentiel (santé, tertiaire haut de gamme, bâtiment intelligent).

Toujours combiné avec un réglage fin de la sensibilité, du minuteur et, lorsque c'est possible, de la gradation automatique lumière du jour pour maximiser les économies.
