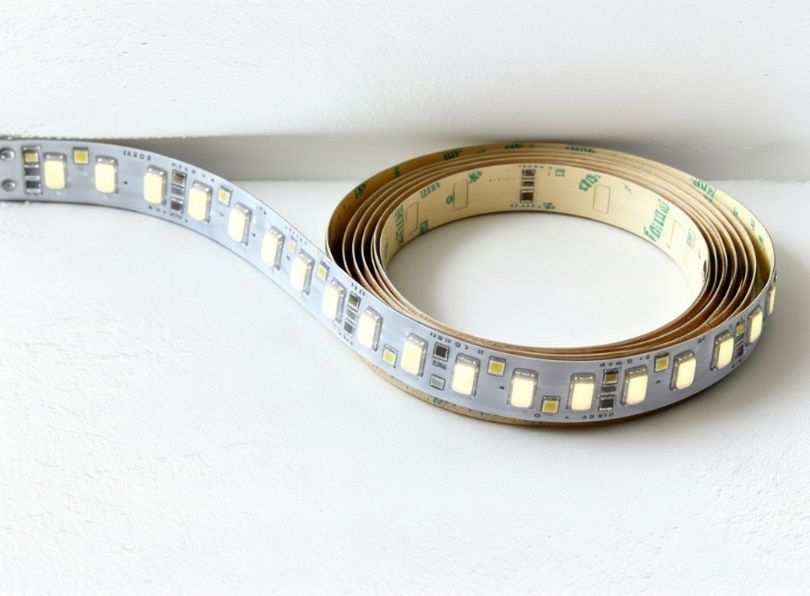

Bandes LED haute densité de 240 LED/m : quand les utiliser, comment les installer et comment gérer la chaleur.

Dans le paysage de l'éclairage LED professionnel, les bandes LED haute densité ont connu au cours des cinq dernières années une véritable révolution silencieuse : d'un produit de niche utilisé exclusivement sur les chantiers de luxe et dans les cabinets d'architecture haut de gamme, elles sont devenues la norme attendue dans les projets résidentiels et commerciaux de qualité, représentant aujourd'hui plus de 38 % du volume total des bandes LED vendues dans le segment professionnel italien. Ce changement n'est pas fortuit, mais reflète une maturation technique du secteur et une croissance exponentielle de la conscience conceptuelle des architectes, électriciens spécialisés et concepteurs lumière qui n'acceptent plus de compromis sur la qualité de la lumière produite.

La question que se pose tout professionnel abordant pour la première fois une spécification technique avec des bandes LED haute densité est presque toujours la même : quand vaut-il la peine de passer d'une bande LED standard à 60 LED/m à une bande de 120, 180 ou 240 LED/m ? Chaque fois que la qualité visuelle de l'émission lumineuse, la continuité de la lumière et le rendu des couleurs sont des paramètres de projet indispensables. Mais la réponse complète nécessite d'analyser en profondeur non seulement les caractéristiques optiques de ces bandes, mais toute la chaîne de choix de conception et d'installation qui déterminent leurs performances réelles : la gestion thermique, le choix du profilé en aluminium, la sélection de la tension d'alimentation, le type de diffuseur, la longueur maximale de la ligne et l'intégration dans le système de contrôle.

Dans cet article, nous nous référerons à des analyses thermiques avec données expérimentales, des tableaux comparatifs, des calculs photométriques, des guides d'installation et des réponses aux questions les plus fréquentes qui émergent habituellement sur les chantiers. L'objectif est de fournir une base de connaissance solide permettant de spécifier, installer et maintenir ces produits avec la compétence technique maximale, en évitant les erreurs les plus courantes qui conduisent à des pannes prématurées, des performances optiques insatisfaisantes ou des interventions de remplacement coûteuses.

Nous analyserons également le phénomène physique à la base de l'effet pointillé et comment l'éliminer, nous approfondirons la thermodynamique des bandes haute densité avec des données réelles de température, nous explorerons la fonction des profilés en aluminium et les différents types disponibles, jusqu'aux considérations réglementaires et aux tendances du marché qui façonnent l'avenir de ce segment.

Que sont les bandes LED haute densité ?

Le terme bande LED haute densité est souvent utilisé de manière approximative sur le marché, les fabricants et distributeurs appliquant cette étiquette à des produits très différents les uns des autres. Une définition technique rigoureuse est donc la première étape pour s'orienter correctement dans un paysage d'offre extrêmement varié, où qualité et caractéristiques réelles peuvent diverger significativement des déclarations commerciales.

Définition technique et classification par densité

Une bande LED est un circuit imprimé flexible (PCB – Printed Circuit Board) sur lequel sont montés en série et en parallèle un nombre variable de diodes LED SMD (Surface Mount Device). La densité d'une bande LED se mesure en nombre de LED par mètre linéaire et représente le paramètre principal qui détermine la qualité de l'émission lumineuse en termes d'uniformité et de continuité visuelle. La classification industrielle généralement acceptée prévoit les catégories suivantes :

Pour le marché professionnel italien, la catégorie la plus significative, celle qui représente le véritable point de bascule qualitatif dans les applications architecturales, est celle des bandes de 240 LED/m, qui avec un espacement entre diodes de seulement 4,2 mm garantit une émission lumineuse pratiquement continue, perceptible comme une source linéaire homogène plutôt que comme une séquence de points lumineux distincts.

Types de puces LED utilisées dans les bandes LED haute densité

La compréhension des types de puces SMD utilisées dans les bandes LED haute densité est fondamentale pour évaluer les différences de performance entre des produits apparemment similaires. La taille de la puce détermine non seulement les dimensions physiques de la diode mais aussi son efficacité lumineuse, son comportement thermique et son rendu chromatique. Dans les bandes haute densité, les puces les plus utilisées appartiennent aux familles suivantes :

La puce SMD 2835 représente aujourd'hui le meilleur compromis entre performances, coût et fiabilité dans les bandes LED haute densité de 240 LED/m pour applications professionnelles standard. La puce SMD 2110, plus petite et plus récente, gagne du terrain dans les applications où l'uniformité lumineuse maximale est prioritaire, comme dans les bandes ultra-minces pour profilés très fins. Pour les applications avec exigences de rendu chromatique très élevé (IRC ≥ 95), il existe des versions spéciales de ces puces avec phosphores optimisés, souvent classées comme "High CRI" ou "CRI 95+" par les fabricants.

Paramètres techniques fondamentaux à évaluer dans la spécification

Lorsqu'on spécifie une bande LED haute densité pour un projet professionnel, les paramètres techniques à évaluer vont bien au-delà du simple nombre de LED par mètre. Une spécification technique complète devrait inclure au moins les éléments suivants, chacun ayant des implications directes sur les performances finales :

Un aspect souvent négligé mais d'une grande importance pratique est la largeur du PCB : les bandes LED haute densité de 240 LED/m utilisent typiquement des PCB entre 8 et 12 mm de largeur. Cette dimension doit être compatible avec le logement du profilé en aluminium choisi. Les produits de haute qualité utilisent des PCB en cuivre de 2 oz/ft² (70 μm d'épaisseur) au lieu du plus courant 1 oz/ft², améliorant significativement la conduction thermique et réduisant la résistance électrique le long du circuit.

Le concept de MacAdam Step dans les bandes LED haute densité

Parmi les paramètres techniques, celui du MacAdam Step (ou pas de MacAdam) mérite une attention particulière car il est souvent ignoré dans les spécifications de projet mais a un impact visuel direct, spécialement dans les installations avec bandes LED apparentes ou dans les découpes lumineuses longues. L'ellipse de MacAdam définit la région de l'espace couleur à l'intérieur de laquelle l'œil humain n'est pas capable de percevoir des différences chromatiques entre deux sources lumineuses. Un MacAdam Step 1 correspond au seuil de discrimination de l'œil humain entraîné en conditions de comparaison directe. Dans la pratique professionnelle :

• MacAdam Step ≤ 2 : standard pour applications muséales et retail de luxe ; la différence chromatique est complètement imperceptible même pour des observateurs experts en comparaison directe.
• MacAdam Step ≤ 3 : standard minimum pour applications professionnelles de qualité ; de petites différences pourraient être perçues seulement en conditions de comparaison directe prolongée.
• MacAdam Step 4–5 : acceptable pour éclairage fonctionnel général mais pas pour applications où la continuité chromatique est importante.
• MacAdam Step > 5 : inacceptable pour toute application professionnelle.

Pour les bandes LED haute densité utilisées en découpes lumineuses continues ou dans des applications où différentes bandes se juxtaposent, spécifier MacAdam Step ≤ 3 avec binning SDCM garanti est essentiel pour éviter des hétérogénéités chromatiques visibles. Les fabricants de qualité fournissent des certificats de binning pour chaque lot de production.

Différence entre bandes LED 60 LED/m et 240 LED/m : analyse technique comparative

La comparaison entre bandes LED de 60 LED/m et bandes de 240 LED/m représente l'une des décisions techniques les plus fréquentes et en même temps les plus mal comprises dans le secteur de l'éclairage LED professionnel. Le choix ne se réduit pas à une question de "plus de LED = mieux" : chaque configuration a des caractéristiques spécifiques, avantages et limitations qui la rendent adaptée à certains contextes et inadaptée à d'autres. Une compréhension approfondie de ces différences est le préalable à toute spécification technique correcte.

Différences optiques et photométriques

La différence la plus immédiatement perceptible entre une bande de 60 LED/m et une de 240 LED/m est de nature optique : la distance entre les diodes passe de 16,7 mm à 4,2 mm, réduisant de quatre fois l'espacement et produisant un effet visuel radicalement différent. Pour comprendre l'impact de cette différence, il est nécessaire de considérer le concept de "distance critique de vision", c'est-à-dire la distance minimale à laquelle l'œil humain perçoit les LED individuels comme sources distinctes plutôt que comme une source continue.

La distance critique de vision dépend de l'angle de résolution de l'œil humain (environ 1 arcminute pour une personne avec vision normale) et de l'espacement entre les LED. En appliquant les lois de l'optique géométrique, on peut calculer les distances critiques théoriques :

Ces données démontrent que une bande de 60 LED/m reste visiblement pointillée jusqu'à environ 30 cm de distance, même avec diffuseur opale, tandis que une bande LED haute densité de 240 LED/m apparaît comme source continue déjà à 5 cm. En pratique, pour des installations où la bande est visible à l'observateur — comme les découpes lumineuses dans le placo, les profilés apparents, les vitrines d'exposition ou les applications linéaires d'ameublement — la différence est radicale et non compressible par des ajustements optiques secondaires.

Différences en termes de flux lumineux et puissance

Une analyse comparative complète doit également considérer les différences en termes de flux lumineux émis et puissance absorbée. Il est important de comprendre que les bandes de 240 LED/m ne sont pas simplement "quatre bandes de 60 LED/m mises ensemble" : les puces LED individuelles dans les bandes haute densité sont généralement de type plus petit (SMD 2835 ou 2110 au lieu de SMD 5050) et fonctionnent à des courants unitaires inférieurs, ce qui a des implications directes sur l'efficacité lumineuse et la gestion thermique.

Une donnée particulièrement significative est celle relative à l'efficacité lumineuse : tandis que les anciennes bandes de 60 LED/m avec puces SMD 5050 dépassaient rarement les 83 lm/W, les bandes modernes de 240 LED/m avec puces SMD 2835 ou 2110 de qualité atteignent et dépassent les 125–150 lm/W. Cela signifie qu'à flux lumineux désiré égal, les bandes LED haute densité plus modernes sont capables d'être plus efficaces énergétiquement que les bandes standard de génération précédente, contredisant le lieu commun selon lequel les bandes haute densité seraient nécessairement plus énergivores.

Différences dans la gestion thermique

La gestion thermique est le point où la différence entre bandes de 60 LED/m et bandes de 240 LED/m devient plus critique du point de vue de l'installation. La puissance linéaire significativement supérieure des bandes haute densité (20–24 W/m contre 4,8–14,4 W/m des bandes standard) génère une charge thermique par mètre linéaire 2 à 5 fois supérieure, avec des conséquences directes sur la nécessité de dissipation active ou passive.

Sans dissipateur adéquat, une bande de 240 LED/m peut atteindre des températures de PCB de 80–90°C dans des environnements normaux, températures qui non seulement compromettent gravement la durée de vie des LED (réduisant la vie attendue de 50.000 à moins de 10.000 heures) mais peuvent aussi endommager l'adhésif double-face de fixation et la gaine de protection de la bande, créant des risques de sécurité.

Scénarios d'application : quand choisir 60 LED/m et quand 240 LED/m

Définir avec précision quand il est approprié d'utiliser des bandes de 60 LED/m et quand il est nécessaire de passer à des bandes LED haute densité de 240 LED/m est fondamental pour une conception efficace et non surdimensionnée. Le tableau suivant offre un guide pratique basé sur des scénarios applicatifs réels :

La règle pratique qui émerge de l'analyse des scénarios applicatifs est la suivante : chaque fois que la bande LED est visible directement ou indirectement à l'observateur à distance inférieure à 2 mètres, le choix d'une bande de 240 LED/m avec diffuseur adéquat est pratiquement obligatoire pour garantir la qualité visuelle attendue dans une installation professionnelle.

L'effet pointillé vs lumière continue : solutions de conception

L'effet pointillé, techniquement défini comme "perception de sources lumineuses discrètes" ou "hot spot visibility", est le phénomène optique qui différencie le plus fréquemment une bande LED de qualité professionnelle d'un produit d'entrée de gamme dans les applications apparentes. Il s'agit de l'un des critères de jugement esthétique les plus immédiatement perceptibles par l'utilisateur final, même par celui qui n'a pas de compétences techniques, et représente par conséquent l'une des principales causes d'insatisfaction sur les chantiers où sont installées des bandes LED de densité insuffisante sans planification optique adéquate. Comprendre la physique de ce phénomène permet de l'aborder avec les outils corrects, qu'ils soient techniques (choix de la densité, type de diffuseur) ou géométriques (distance de la surface, profondeur du canal).

La physique du phénomène : pourquoi on voit les points

Chaque LED SMD est une source lumineuse ponctuelle (ou quasi-ponctuelle) avec un angle d'émission typique de 120°. Lorsque cette source est observée à travers un milieu diffusant, que ce soit l'air, un diffuseur opale ou une surface irradiée, la perception visuelle dépend de la relation entre trois variables : l'espacement entre les sources, la distance entre la bande et le plan d'observation (ou le diffuseur), et le degré de diffusion du milieu interposé.

Le paramètre qui synthétise ces trois variables en une seule métrique utile pour la conception est le rapport P/D, où P est le pas (pitch) entre les LED en millimètres et D est la distance entre la bande et la surface ou le diffuseur en millimètres. Des études photométriques menées dans des laboratoires d'éclairage européens ont démontré que :

• pour P/D > 1,0 : l'effet pointillé est nettement visible ; les sources apparaissent comme points lumineux distincts ;
• pour P/D entre 0,5 et 1,0 : l'effet pointillé est partiellement visible ; on perçoit une striation lumineuse ;
• pour P/D entre 0,2 et 0,5 : l'effet pointillé est presque absent ; la lumière apparaît presque continue ;
• pour P/D < 0,2 : l'effet pointillé est complètement absent ; la lumière est perçue comme parfaitement continue.

En appliquant ce schéma aux densités les plus courantes, on obtient un guide pratique pour la conception des profilés et des découpes lumineuses :

Ces données expliquent pourquoi les bandes de 240 LED/m sont particulièrement adaptées pour les profilés encastrés dans le placo avec profondeur réduite : même avec une chambre de seulement 15–20 mm entre bande et diffuseur, le rapport P/D résulte inférieur à 0,25, garantissant une émission perçue comme continue. Avec des bandes de 60 LED/m dans la même configuration, le P/D serait supérieur à 1, avec effet pointillé nettement visible.

Le rôle du diffuseur

Le diffuseur est le composant optique interposé entre la bande LED et l'observateur qui a pour fonction de redistribuer la lumière, éliminer les points chauds (hot spots) et créer une émission homogène. Le choix du diffuseur est aussi important que le choix de la densité de la bande, et les deux variables doivent être conçues de manière coordonnée. Les principaux types de diffuseurs utilisés dans les profilés pour bandes LED haute densité sont :

Diffuseur transparent (clear) : en PMMA ou polycarbonate transparent, ne diffuse pas la lumière mais protège la bande. Adapté seulement pour bandes à 240+ LED/m où le P/D est déjà naturellement bas et la distance du plan d'observation est suffisante. Maximise le flux lumineux transmis (perte <5%) mais n'élimine pas l'effet pointillé résiduel.

Diffuseur satiné (frosted) : léger sablage superficiel qui augmente la diffusion en maintenant haute la transmission lumineuse (perte 10–15%). Indiqué pour bandes de 240 LED/m avec distance bande-diffuseur ≥ 10 mm. Offre un bon équilibre entre homogénéité et perte de flux.

Diffuseur opale (opal) : haut niveau de diffusion optique via particules dispersées dans la masse du matériau. Perte de flux de 20–35% mais uniformité maximale même avec bandes à basse densité. Essentiel pour bandes de 60–120 LED/m installées dans profilés avec peu d'espace. Pour bandes de 240 LED/m, peut être surdimensionné avec conséquente perte d'efficacité inutile.

Diffuseur micro-prismatique : structure prismatique sur la surface interne qui redistribue la lumière en changeant sa distribution angulaire. Combine bonne uniformité (P/D effectif réduit de 30–40%) avec haute transmission (perte seulement 8–12%). Idéal pour profilés avec bandes de 120–240 LED/m où l'on veut maximiser le flux en maintenant l'uniformité.

Solutions de conception intégrées pour éliminer l'effet pointillé

Dans la pratique professionnelle, l'élimination de l'effet pointillé s'obtient par une combinaison de choix de conception qui agissent simultanément sur plusieurs niveaux. Il n'existe pas de solution unique universellement valable : la stratégie optimale dépend des spécificités du projet, des dimensions du profilé disponible, de l'intensité lumineuse requise et du budget. Les principales stratégies, par ordre croissant d'efficacité et de coût, sont les suivantes.

La première stratégie consiste à augmenter la densité de la bande : passer de 60 à 240 LED/m réduit le pas d'un facteur 4, abaissant le P/D de la même manière et éliminant pratiquement l'effet pointillé même sans diffuseur opale. C'est la solution la plus efficace lorsque le budget le permet et lorsque la gestion thermique additionnelle est planifiée correctement.

La deuxième stratégie concerne l'augmentation de la distance bande-diffuseur : augmenter la profondeur du canal ou du profilé conduit à un P/D inférieur. Avec des bandes de 60 LED/m, une profondeur de 80 mm élimine complètement l'effet pointillé, mais une telle profondeur est rarement disponible dans les faux plafonds en placo standard (profondeur typique 20–40 mm). Cette stratégie est donc plus adaptée à des profilés apparents de grandes dimensions ou à des niches spécialement conçues.

La troisième stratégie est l'utilisation de diffuseurs à haute diffusion : un diffuseur opale de qualité avec transmittance diffuse ≥ 80% peut compenser partiellement une densité insuffisante, mais comporte une perte de flux de 25–35% qui doit être compensée par une bande plus puissante, créant un cercle vicieux de chaleur additionnelle. Cette solution seule n'est jamais optimale dans les bandes de 60 LED/m.

La quatrième stratégie, la plus efficace en absolu pour les installations professionnelles de haute qualité, est la combinaison de bande de 240 LED/m + profilé en aluminium avec chambre adéquate + diffuseur satiné micro-prismatique : cette configuration garantit l'émission la plus uniforme possible avec la perte optique minimale, et est devenue le standard de facto dans les projets de light design architectural de niveau international.

Quelle bande LED choisir pour ne pas voir les diodes individuels ?

C'est l'une des questions les plus fréquentes que les architectes et concepteurs lumière posent aux fournisseurs de matériaux LED. La réponse nécessite de considérer simultanément plusieurs facteurs, car la visibilité des LED individuels ne dépend pas seulement de la densité de la bande mais de l'interaction entre densité, diffuseur, distance d'observation et type d'application. Cette section fournit un guide pratique et immédiatement applicable pour les principales typologies d'installation.

Guide de sélection par typologie d'installation

Les bandes LED dot-free : technologie COB et chip on board

Ces dernières années a émergé une catégorie spécifique de bande LED conçue explicitement pour éliminer tout effet pointillé : les soi-disant bandes COB (Chip On Board) ou "dot-free". Dans ces bandes, au lieu de monter des LED SMD individuels séparés, les puces LED sont déposées directement sur le PCB en rangée continue, avec une densité de puces tellement élevée (souvent 480–960 "points" d'émission par mètre) que le résultat visuel est celui d'une bande luminescente complètement uniforme, similaire à une source fluorescente linéaire.

Les bandes COB présentent des caractéristiques spécifiques qui les distinguent des bandes SMD haute densité :

Le choix entre bandes SMD 240 LED/m et bandes COB dépend principalement du flux requis et de l'application : les bandes COB sont excellentes pour applications décoratives ou d'accentuation où l'uniformité absolue est plus importante que la puissance lumineuse (jusqu'à 1200 lm/m), tandis que les bandes SMD de 240 LED/m sont supérieures dans les applications où un flux élevé est nécessaire (>1500 lm/m) avec haute uniformité mais pas nécessairement parfaite. Pour les découpes lumineuses architecturales de puissance moyenne, les bandes SMD 240 LED/m restent le choix le plus polyvalent et performant.

Combien chauffe une bande LED de 240 LED/mètre ?

La gestion de la chaleur est le sujet technique le plus critique et le plus fréquemment sous-estimé dans les installations avec bandes LED haute densité. Tandis que pour les bandes de 60 LED/m avec puissances de 4,8–9,6 W/m la question thermique est souvent gérable même sans dissipateurs formels, dans les bandes de 240 LED/m avec puissances de 20–24 W/m la thermodynamique de l'installation doit être considérée comme un élément de conception primaire, non secondaire. Ignorer la gestion thermique dans une bande de 240 LED/m est l'erreur la plus courante et la plus coûteuse que l'on puisse commettre, conduisant à des pannes prématurées, des baisses drastiques de flux lumineux et, dans des cas extrêmes, des risques d'incendie dans les installations non conformes.

Principes de thermodynamique appliquée aux bandes LED

Une LED est un dispositif à semi-conducteur qui convertit l'énergie électrique en lumière avec une efficacité qui, dans les versions les plus modernes, atteint 50–60%. Cela signifie que 40–50% de l'énergie électrique absorbée est dissipée sous forme de chaleur. Dans une bande de 240 LED/m avec puissance de 24 W/m, la puissance thermique à dissiper est d'environ 10–12 W/m, une donnée non négligeable qui doit être évacuée par conduction thermique vers le substrat (PCB), puis vers le profilé en aluminium et enfin vers l'environnement ambiant par convection et rayonnement.

Le paramètre critique pour la durée de vie des LED est la température de jonction (Tj), c'est-à-dire la température à l'interface entre la puce semi-conductrice et le boîtier de la LED. Pour les puces SMD utilisées dans les bandes de 240 LED/m, la température de jonction maximale absolue (Tjmax) est typiquement de 105–125°C. Au-dessus de cette valeur, la dégradation des matériaux de la puce devient rapide et irréversible. La relation entre température de jonction et durée de vie opérationnelle des LED suit la loi d'Arrhenius :

Pour chaque augmentation de 10°C de la température de jonction au-dessus de la valeur nominale de conception, la durée de vie moyenne de la LED est approximativement divisée par deux. En partant d'une vie théorique de 50.000 heures à Tj = 65°C, on obtient :

Mesures expérimentales de température : bande de 240 LED/m dans différentes configurations

Pour fournir des données réelles et pas seulement théoriques, nous rapportons ci-dessous les résultats de mesures thermiques conduites sur bandes LED de 240 LED/m, 24V, 20 W/m dans différentes configurations d'installation. Les mesures ont été effectuées avec caméra thermique IR en régime thermique stationnaire (après 30 minutes de fonctionnement) en environnement à 25°C.

Les données de ce tableau mettent en évidence avec clarté trois conclusions fondamentales, voyons lesquelles.

• Première : installer une bande de 240 LED/m directement dans le placo ou sur substrat isolant est un choix techniquement erroné et potentiellement dangereux, avec températures de jonction qui dépassent la limite absolue des puces.
• Deuxième : un profilé en aluminium de largeur 16 mm réduit déjà significativement la température, portant la durée de vie attendue à des valeurs acceptables.
• Troisième : l'utilisation de pâte thermique conductrice entre bande et profilé améliore encore les performances thermiques de 10–15%, une augmentation qui se traduit directement par une durée de vie opérationnelle significativement supérieure sans aucun coût additionnel significatif.

Le concept de résistance thermique totale et comment la calculer

Pour les professionnels qui nécessitent une approche quantitative à la conception thermique, le concept de résistance thermique (Rth, exprimée en °C/W) est l'outil fondamental. La résistance thermique totale d'un système bande-profilé-environnement se calcule comme somme des résistances partielles en série :

Rth totale = Rth(LED-PCB) + Rth(PCB-profilé) + Rth(profilé-air)

Où :

• Rth(LED-PCB) : résistance thermique interne de la LED vers le PCB, dépend de la puce et de son encapsulage. Typiquement 2–5°C/W pour puces SMD 2835.
• Rth(PCB-profilé) : dépend de la qualité du contact thermique. Avec adhésif standard : 8–15°C/W par cm². Avec pâte thermique : 1–3°C/W par cm².
• Rth(profilé-air) : dépend de la géométrie du profilé, de la conductivité de l'aluminium (160–200 W/(m·K)) et de la surface d'échange thermique. Pour profilés typiques : 0,5–2°C/W par mètre de profilé.

Un profilé en aluminium de qualité avec largeur 20 mm et aile de diffusion a une Rth vers l'air d'environ 0,8°C/W par mètre de profilé. Avec une bande de 20 W/m qui dissipe 10 W/m de chaleur, l'augmentation de température par rapport à l'environnement est : ΔT = 10 W/m × 0,8°C/W = 8°C par mètre, ce qui dans un environnement à 25°C porte le profilé à ~33°C — une valeur parfaitement acceptable qui garantit des températures de jonction bien en dessous des 65°C nominaux.

Les bandes LED haute densité ont-elles besoin du profilé en aluminium ?

La question de savoir si les bandes LED haute densité ont ou non besoin du profilé en aluminium est l'une de ces questions apparemment simples qui cachent une réponse technique articulée. Au sens strict, une bande LED fonctionne aussi sans profilé en aluminium : elle s'allume, émet de la lumière, répond aux commandes du contrôleur.

Mais la question correcte n'est pas si elle fonctionne, mais si elle fonctionne dans le temps avec les performances attendues. Et la réponse à cette formulation plus rigoureuse est sans équivoque : pour les bandes LED haute densité de 240 LED/m, le profilé en aluminium n'est pas un accessoire optionnel mais un composant technique essentiel du système, au même titre que l'alimentation ou le contrôleur.

Analyse des conséquences de l'installation sans profilé

Pour comprendre pourquoi le profilé en aluminium est nécessaire, il est utile d'analyser concrètement ce qui arrive à une bande de 240 LED/m installée sans dissipateur en conditions réelles de chantier. Le scénario le plus courant dans les installations économiques est l'application de la bande directement dans le logement en placo avec le seul adhésif double-face, ou dans un canal plastique. Dans ces cas se produisent les phénomènes suivants, avec les temporalités relatives :

Les données présentées correspondent à des observations réelles de chantier, vérifiées sur installations de bandes de 240 LED/m dans faux plafonds en placo sans profilé en aluminium. Le pattern de dégradation suit toujours la même séquence, avec variations dans les délais en fonction de la température ambiante, des heures d'allumage quotidiennes et de la qualité spécifique de la bande.

Le profilé en aluminium comme composant de système : fonctions fondamentales

Le profilé en aluminium pour bandes LED remplit non pas une mais quatre fonctions fondamentales qui contribuent toutes à la qualité de l'installation : dissipation thermique, guidage optique, protection mécanique et intégration esthétique. Analyser chacune de ces fonctions séparément aide à comprendre pourquoi le profilé est indispensable dans les installations professionnelles.

Fonction 1 – Dissipation thermique passive : c'est la fonction primaire que nous avons déjà analysée en détail dans le chapitre précédent. L'aluminium, avec une conductivité thermique de 160–200 W/(m·K), est le matériau le plus efficace pour la dissipation passive disponible à coûts accessibles. Un profilé en aluminium de largeur 16 mm réduit la température du PCB de 15–30°C par rapport à la bande sans dissipateur, avec un impact direct sur la durée de vie opérationnelle qui peut être supérieure à 30.000 heures.

Fonction 2 – Guidage optique et uniformité lumineuse : les profilés pour bandes LED sont conçus avec géométries internes qui guident la lumière émise par la bande, optimisant la distribution angulaire de l'émission. La chambre interne du profilé, combinée avec le diffuseur, augmente la distance effective bande-surface d'observation, réduisant le P/D et améliorant l'uniformité. Certains profilés spécialisés intègrent des surfaces réfléchissantes en aluminium poli qui augmentent le flux lumineux de 8–15%.

Fonction 3 – Protection mécanique : la bande LED, construite sur PCB flexible, est intrinsèquement fragile et sujette à dommages mécaniques par pression, courbures excessives, chocs et vibrations. Le profilé en aluminium la protège physiquement pendant et après l'installation, prévenant des dommages qui pourraient compromettre le circuit électrique ou créer des discontinuités dans l'émission lumineuse.

Fonction 4 – Intégration esthétique : les profilés en aluminium pour bandes LED sont disponibles en dizaines de géométries différentes — encastrés, en surface, angulaires, pour escaliers, pour verres — et en finitions différentes (anodisé naturel, anodisé noir, peint blanc, peint gris). Cette variété permet d'intégrer la bande LED dans l'architecture de manière invisible ou comme élément de design explicite, selon les intentions de conception.

Le profilé en aluminium comme élément de conformité réglementaire

Un aspect qui ne peut être ignoré dans les installations professionnelles est celui de la conformité aux normes de sécurité électrique.

La norme CEI EN 60598 (appareils d'éclairage), applicable en Italie pour tous les appareils qui incorporent des sources LED, prévoit que le système dans son ensemble respecte des limites spécifiques de température de surface accessible et de température des composants internes. Pour les appareils à LED installés dans des faux plafonds ou dans des éléments constructifs, la norme EN 60598-2-24 spécifie des exigences supplémentaires pour les appareils encastrés.

Une installation de bandes LED de 240 LED/m sans profilé en aluminium approprié dans un faux plafond en placo peut ne pas respecter les exigences de cette norme, avec implications pour la couverture d'assurance en cas de dommages et pour la responsabilité de l'installateur.

Typologies de profilés en aluminium pour bandes LED : guide de sélection professionnelle

Le marché des profilés en aluminium pour bandes LED offre aujourd'hui une variété telle qu'elle permet des solutions optimisées pour pratiquement chaque application architecturale et d'installation. Le choix du profilé correct n'est pas seulement une question d'esthétique : dimensions, géométrie interne, type de couverture et méthode d'installation ont tous un impact direct sur les performances thermiques, optiques et la durabilité du système LED. Cette section offre un guide systématique aux principales typologies de profilés, avec les critères de sélection spécifiques pour chaque catégorie applicative.

Classification par méthode d'installation

La première classification utile des profilés en aluminium pour bandes LED concerne la méthode d'installation, qui détermine l'aspect final et les implications structurelles pour le chantier :

Critères techniques de sélection du profilé

Indépendamment de la typologie choisie, la sélection d'un profilé en aluminium pour bandes LED haute densité doit satisfaire au moins les exigences techniques minimales suivantes :

1. Largeur minimale du logement : le logement interne du profilé doit être au moins 2 mm plus large que le PCB de la bande à installer. Pour bandes de 240 LED/m avec PCB de 10 mm, le logement doit être d'au moins 12 mm. Les profilés avec logement plus généreux (14–16 mm) permettent une plus grande liberté de positionnement et une meilleure dissipation.

2. Épaisseur des parois en aluminium : la conductivité thermique du profilé dépend directement de la section transversale en aluminium disponible pour la conduction de la chaleur. Épaisseurs minimales conseillées : 1,5 mm pour bandes jusqu'à 15 W/m ; 2,0 mm pour bandes de 15–24 W/m ; 2,5 mm ou supérieur pour bandes de 24+ W/m. Les profilés de qualité inférieure avec parois de 0,8–1,0 mm ne garantissent pas une dissipation adéquate pour bandes haute densité.

3. Alliage d'aluminium : la majorité des profilés de qualité professionnelle est réalisée en alliage d'aluminium 6063-T5, qui garantit une conductivité thermique d'environ 200 W/(m·K) et une excellente usinabilité. Les profilés en alliages d'aluminium inférieurs ou en aluminium recyclé non classifié peuvent avoir une conductivité significativement inférieure (jusqu'à 140 W/(m·K)), réduisant l'efficacité de la dissipation.

4. Finition interne du logement : la finition interne de la chambre du profilé influence les propriétés optiques. Une finition spéculaire (aluminium poli ou anodisé brillant) réfléchit la lumière vers le diffuseur, augmentant le flux lumineux extrait de 5–15%. Une finition mate ou brute réduit cette efficacité optique mais peut être préférable dans certaines applications où l'on veut éviter des réflexions indésirables.

5. Système de fixation du diffuseur : les profilés de qualité utilisent des systèmes à clips ou à encliquetage pour la fixation du diffuseur qui en permettent le remplacement facile en phase de maintenance. Les profilés avec diffuseur collé ou assemblé de manière permanente sont à éviter, car ils ne permettent pas le changement du diffuseur en cas d'endommagement ou de nécessité de modification du type de diffusion.

Profilés spécifiques pour découpes lumineuses dans le placo : caractéristiques essentielles

Les profilés encastrés pour découpes lumineuses dans le placo méritent une analyse spécifique car ils représentent la catégorie la plus utilisée dans les applications architecturales modernes. Leur sélection et installation correctes sont fondamentales pour obtenir l'effet esthétique désiré et pour garantir les performances thermiques nécessaires.

Un profilé encastré pour découpe lumineuse dans le placo doit avoir : une bride supérieure d'au moins 3 mm qui s'appuie sur le placo environnant ; une chambre interne de profondeur minimale de 15 mm pour bandes de 240 LED/m ; ailettes latérales de connexion au placo qui n'interfèrent pas avec le passage du câblage ; et un système de liaison aux supports compatible avec les guides de cloisons standards (CD 60/27 ou similaires).

Les profilés de haute qualité pour le placo incluent également un système de masque d'enduit qui facilite la finition de la découpe pendant le travail du placo, garantissant des bords nets et des lignes parfaitement droites — un détail apparemment mineur mais fondamental pour l'esthétique finale de l'ouvrage.

Comment éviter que la bande LED ne grille après quelques mois : causes et remèdes

La panne prématurée des bandes LED est le problème le plus répandu dans les installations avec bandes LED, et est presque toujours le résultat d'erreurs évitables qui se produisent en phase de conception ou d'installation. Comprendre les causes racines des pannes prématurées est le préalable indispensable pour les éliminer systématiquement, voyons lesquelles.

Cause 1 : surchauffe par absence de dissipateur

C'est la cause la plus fréquente de panne, responsable de plus de 60 % des échecs prématurés dans les bandes de 240 LED/m selon les statistiques de garantie des principaux fabricants européens. Les symptômes sont progressifs : diminution graduelle du flux lumineux dans les premiers mois, jaunissement du diffuseur, apparition de zones sombres localisées (où les LED ont brûlé), jusqu'à la panne totale. Le remède est exclusivement préventif : installer toujours la bande dans un profilé en aluminium adéquat, comme détaillé dans les sections précédentes. Il n'existe pas de remèdes correctifs efficaces une fois que la dégradation thermique a compromis les puces LED.

Cause 2 : alimentation sous-dimensionnée ou non certifiée

L'alimentation est le second composant critique pour la longévité du système LED. Une alimentation sous-dimensionnée fonctionne constamment à la limite de sa puissance nominale, avec température interne élevée qui en accélère la dégradation et produit des oscillations de tension qui stressent les LED. La règle professionnelle est d'utiliser une alimentation avec puissance nominale 20–30 % supérieure à la puissance totale de la bande. Pour une bande de 240 LED/m, 20 W/m, longueur 5 m (total 100 W), l'alimentation correcte est de 120–130 W nominaux, pas de 100 W.

Aussi important est que l'alimentation soit de qualité certifiée : le marquage CE seul ne garantit pas la qualité, car il est susceptible de contrefaçon. Les paramètres à vérifier sont : efficacité > 85 % (préférablement > 90 %), facteur de puissance > 0,90, ripple de sortie <50 mV, protections OVP (surtension) et OCP (surintensité) intégrées, température de fonctionnement certifiée (-20/+50°C minimum), et certifications UL, TÜV ou équivalentes pour le marché de destination.

Cause 3 : chute de tension excessive dans les lignes longues

La chute de tension le long de la bande LED est un phénomène physique inévitable qui augmente avec la résistance du conducteur (dépendante de la section du PCB), le courant qui circule et la longueur de la ligne. Pour les bandes de 12V, déjà à 5 mètres de distance de l'alimentation la chute de tension peut atteindre 10–15 %, produisant une baisse de luminosité visible dans la partie finale de la bande. Dans les bandes de 240 LED/m, particulièrement sensibles pour le courant absorbé élevé, ce phénomène est amplifié.

Les remèdes pratiques pour gérer la chute de tension dans les lignes longues sont : utiliser des bandes de 24V au lieu de 12V (chute divisée par deux à toutes conditions égales), alimenter la bande des deux extrémités pour longueurs supérieures à 5 m, utiliser des câbles de liaison alimentation-bande avec section minimale de 1,5 mm² et préférentiellement 2,5 mm² pour distances alimentation-bande supérieures à 3 m, ne pas connecter les bandes en série mais toujours en parallèle à l'alimentation.

Cause 4 : humidité et condensation

L'humidité est la némésis des bandes LED dans toutes les applications où la bande n'est pas adéquatement protégée. Les bandes avec classification IP20 n'ont aucune protection contre l'entrée d'humidité et ne doivent pas être utilisées dans des environnements avec humidité relative supérieure à 70 % en conditions statiques, ou dans tout environnement où peut se produire de la condensation. Les dommages par humidité sont typiquement irréversibles et se manifestent comme oxydation des connecteurs, corrosion du PCB, panne des LED par contamination des phosphores et court-circuit.

La sélection du degré IP correct est fondamentale : IP44 pour environnements humides génériques (salles de bains, cuisines), IP65 pour exposition à jets d'eau occasionnels, IP67 pour immersion temporaire, IP68 pour immersion permanente. Dans les installations en contact avec structures en placo sur murs extérieurs, même lorsque la bande est à l'intérieur, il est de bonne norme d'utiliser au moins IP44 ou IP65 pour se protéger de l'humidité de condensation saisonnière.

Cause 5 : gradation incompatible

La gradation des bandes LED avec des gradateurs non compatibles est une cause de panne sous-estimée mais fréquente, spécialement dans les contextes résidentiels où l'on tente de recycler des gradateurs existants conçus pour lampes à incandescence ou halogènes. Les gradateurs traditionnels à découpage de phase (TRIAC) sont complètement incompatibles avec la majorité des alimentations pour bandes LED et peuvent causer : oscillations de luminosité (flickering), bruit électrique, chaleur anormale dans l'alimentation, et panne prématurée tant du gradateur que de l'alimentation et de la bande.

Pour la gradation correcte de bandes LED de 240 LED/m, les solutions compatibles sont : gradateurs PWM basse tension (entre alimentation et bande, tension DC) ; alimentations gradables avec signal 0–10V ou DALI pour installations professionnelles ; systèmes TRIAC-dimmable seulement avec alimentations spécifiquement certifiées comme TRIAC-compatibles. La vérification de la compatibilité gradateur-alimentation doit être effectuée toujours avant l'installation, en consultant les fiches techniques des deux composants.

Cause 6 : longueur excessive de la ligne unique

Connecter en série une longueur de bande supérieure à celle maximale conseillée par le fabricant pour une ligne unique est une erreur qui produit chute de tension excessive, chauffage non uniforme et stress sur les composants. La longueur maximale pour ligne unique varie en fonction de la tension, de la puissance par mètre et de la section du PCB :

Pour des installations nécessitant des longueurs supérieures, la solution correcte est la subdivision en segments alimentés séparément, avec chaque segment connecté directement à l'alimentation via ses propres câbles. Les segments sont ensuite connectés optiquement avec connecteurs de jonction qui ne transportent pas de courant mais maintiennent la continuité visuelle de la bande.

Surchauffe bandes LED : diagnostic, prévention et intervention

La surchauffe des bandes LED est un problème qui peut se manifester de manière aiguë (bande qui cesse de fonctionner soudainement après quelques minutes d'allumage) ou chronique (bande qui dégrade progressivement sur plusieurs mois). Les deux manifestations ont des causes identifiables et des remèdes applicables, mais requièrent des approches diagnostiques différentes. Cette section fournit un protocole structuré pour diagnostiquer, prévenir et remédier à la surchauffe dans les installations avec bandes LED haute densité, avec attention particulière aux besoins des électriciens et techniciens opérant sur chantier.

Diagnostic de la surchauffe : outils et méthodologie

Le diagnostic correct de la surchauffe dans une bande LED requiert la mesure de la température en points spécifiques du système. Les outils les plus utiles pour ce diagnostic sont : la caméra thermique IR (investissement significatif mais indispensable pour diagnostics précis), le pyromètre à pointeur IR (économique, précis pour mesures ponctuelles), et la sonde thermocouple à appliquer directement au PCB (requiert accès physique à la bande).

La méthodologie de diagnostic prévoit la mesure de la température en trois points critiques : sur le PCB directement au-dessus d'une LED allumée (point le plus chaud), sur la surface externe du profilé en aluminium (température dissipateur), et sur l'environnement ambiant (température de référence). La différence entre température du PCB et température ambiante donne la mesure du ΔT total, à comparer avec les valeurs de référence du Tableau 11 pour évaluer si la dissipation est adéquate.

 Symptômes de surchauffe et leur interprétation diagnostique

Interventions d'amélioration thermique sur installations existantes

Lorsqu'on intervient sur une installation existante présentant des problèmes de surchauffe, les options disponibles dépendent de l'accessibilité de la bande et de la nature du problème. Dans les installations en placo, l'accès à la bande est généralement limité ou requiert des travaux de maçonnerie, ce qui rend encore plus importante la conception thermique correcte en phase d'installation initiale.

Lorsque l'intervention est possible, les options pratiques incluent : l'insertion rétroactive de profilés en aluminium (possible si la chambre de la découpe le permet), l'application de pâtes thermiques entre bande et substrat existant, la réduction de la puissance par gradation permanente (réduction de 20–30 % de la puissance réduit significativement la température), et le remplacement par bandes de densité supérieure mais puissance inférieure qui produisent le même flux lumineux avec moins de chaleur.

Durée de vie LED haute densité : les facteurs déterminants

La durée de vie d'une bande LED haute densité est l'un des sujets sur lesquels existent les plus grandes divergences entre les déclarations commerciales des fabricants et les performances réelles dans les installations. Les fiches techniques rapportent souvent des durées de vie moyennes de 50.000 heures (correspondant à plus de 17 ans d'utilisation à 8 heures/jour), mais ces chiffres se réfèrent à des conditions de test en laboratoire souvent très différentes des conditions opérationnelles réelles des chantiers. Comprendre quels facteurs déterminent la durée de vie réelle d'une bande LED et comment intervenir sur ceux-ci est fondamental pour garantir les performances attendues sur le long terme.

La norme IES TM-21 et le paramètre L70B50

Le paramètre industriel de référence pour la durée de vie des LED est défini par la norme IES TM-21 de l'Illuminating Engineering Society. Le paramètre L70B50 indique le temps dans lequel 50 % des produits d'un lot atteignent un flux lumineux égal à 70 % de la valeur initiale. Ce paramètre est plus significatif que la simple "durée de vie moyenne" car il considère la distribution statistique de la dégradation dans l'ensemble de la population de produits.

Pour les bandes LED de 240 LED/m de qualité professionnelle, les valeurs L70B50 déclarées par les principaux fabricants vont de 30.000 à 75.000 heures. La différence énorme entre ces valeurs dépend principalement de trois facteurs : qualité des puces LED utilisées, qualité du processus d'encapsulage et, surtout, conditions thermiques opérationnelles. Comme déjà analysé, chaque augmentation de 10°C de la température de jonction divise approximativement par deux la durée de vie opérationnelle, rendant la gestion thermique le facteur dominant dans la détermination de la durée de vie réelle.

Les cinq facteurs déterminant la durée de vie réelle

Les cinq facteurs qui déterminent la durée de vie réelle d'une bande LED haute densité, par ordre d'importance, sont : la température de jonction opérationnelle (déjà analysée en détail), la qualité des phosphores utilisés dans l'encapsulage, la qualité du substrat de fixation et du processus d'assemblage, les conditions environnementales (humidité, UV, contaminants), et le régime de gradation.

Les phosphores sont les matériaux luminescents qui convertissent la lumière bleue de la puce LED en lumière blanche. La qualité des phosphores détermine non seulement le rendement de conversion initial mais aussi la stabilité dans le temps : des phosphores de qualité inférieure dégradent plus rapidement, produisant le virage chromatique typique vers des tonalités plus froides ou plus chaudes que l'on observe dans les bandes vieillies. Les fabricants qui spécifient des phosphores de fournisseurs qualifiés garantissent une stabilité chromatique certifiée typiquement exprimée comme Δu'v' < 0,007 pour 6.000 heures à température accélérée selon LM-80.

La gradation PWM, lorsqu'elle est utilisée à fréquences inférieures à 1 kHz, produit des stress thermiques cycliques sur les puces LED qui accélèrent la dégradation des contacts entre puce et substrat. Pour installations avec gradation intensive (environnements hôteliers, retail avec éclairage variable toute la journée), il est préférable d'utiliser des gradateurs PWM haute fréquence (≥ 2 kHz) ou, mieux encore, des gradateurs à courant constant qui éliminent complètement le stress thermique cyclique.

Stratégies pratiques pour maximiser la durée de vie

Les stratégies pratiques pour maximiser la durée de vie des bandes LED haute densité s'articulent sur deux niveaux : choix de conception à effectuer avant l'installation, et pratiques de gestion à adopter pendant la vie opérationnelle de l'installation.

Au niveau de la conception : choisir des bandes avec certification et calcul de durée de vie documentés, dimensionner le profilé en aluminium pour atteindre une température PCB < 55°C en conditions opérationnelles normales, utiliser des alimentations de qualité avec protections intégrées, spécifier des bandes avec degré IP adapté à l'environnement, et pré-dimensionner le système pour fonctionner à 80 % du flux maximum, laissant une marge pour compenser la dégradation dans le temps sans interventions de remplacement anticipé.

Au niveau de la gestion : éviter de maintenir les bandes allumées 24h/24 quand ce n'est pas nécessaire, puisque la réduction des heures de fonctionnement prolonge proportionnellement la durée de vie, mettre en œuvre des systèmes de contrôle avec détecteurs de présence qui éteignent les bandes quand les locaux sont vides, vérifier périodiquement (tous les 2–3 ans) la température opérationnelle avec caméra thermique, et maintenir propres les surfaces des profilés en aluminium pour ne pas en réduire l'efficacité de dissipation par accumulation de poussière.

Bandes LED 12V vs 24V haute densité : quelle tension choisir et pourquoi

Le choix entre tension d'alimentation 12V et 24V pour les bandes LED haute densité est une décision technique avec implications significatives sur de multiples aspects du système : de la longueur maximale de la ligne, à la qualité de l'uniformité lumineuse, à la section des câbles nécessaire, jusqu'à la sécurité de l'installation.

Bien que les deux tensions soient largement disponibles sur le marché et supportées par la grande majorité des bandes LED de 240 LED/m, l'analyse technique conduit à une conclusion claire : pour les applications professionnelles avec bandes LED haute densité, le système à 24V est presque toujours supérieur, et dans beaucoup de cas c'est le choix techniquement correct de manière sans équivoque.

Analyse comparative 12V vs 24V

Quand est-il acceptable d'utiliser 12V pour bandes de 240 LED/m

Il existe des situations spécifiques où le système à 12V peut être acceptable même pour bandes de 240 LED/m : installations avec lignes très courtes (inférieures à 2 mètres) où la chute de tension est négligeable, rétrofit dans systèmes existants déjà câblés à 12V où la modification de l'alimentation n'est pas économiquement justifiée, applications avec bandes de puissance modérée (< 12 W/m) qui limitent le courant absolu et installations mobiles ou temporaires où l'alimentation par batteries 12V est nécessaire pour raisons pratiques. En dehors de ces cas spécifiques, le choix de 24V pour bandes de 240 LED/m est techniquement obligatoire pour garantir uniformité lumineuse et durabilité du système.

Dimensionnement des câbles pour systèmes à 24V avec bandes de 240 LED/m

Une erreur commune même dans les installations à 24V est le sous-dimensionnement des câbles de liaison entre alimentation et bande. La norme CEI 64-8 fournit les tableaux de capacité des conducteurs en fonction de la température et du mode de pose, mais pour les installations LED il est utile d'avoir des règles pratiques simplifiées basées sur les longueurs typiques :

Meilleure bande LED pour découpes lumineuses dans le placo : guide technique applicatif

Les découpes lumineuses dans le placo représentent l'application la plus emblématique et en même temps la plus techniquement exigeante des bandes LED haute densité dans l'architecture contemporaine. Cette technique, qui consiste à créer dans le faux plafond ou les murs en placo des fentes linéaires à travers lesquelles la lumière émise par la bande illumine la surface adjacente créant des effets de réflexion rasante et de lumière architecturale, est devenue la marque esthétique des projets de design d'intérieur de niveau moyen-haut.

Cependant, la qualité du résultat final, en termes d'uniformité lumineuse, absence de points, équilibre des couleurs et durabilité dans le temps dépend de manière critique du choix de la bande LED, du profilé et de la géométrie de la découpe.

Géométrie de la découpe lumineuse : paramètres critiques

La géométrie de la découpe lumineuse détermine trois paramètres fondamentaux pour la qualité du résultat optique : la distance bande-diffuseur (paramètre P/D), l'angle d'émission de la lumière vers le mur ou le plafond, et la visibilité de la bande elle-même à travers l'ouverture de la découpe. La conception optimale d'une découpe lumineuse requiert de définir avec précision ces trois paramètres en fonction de l'effet désiré.

Les typologies principales de découpe lumineuse dans le placo sont : la découpe horizontale sur faux plafond abaissé avec lumière vers mur (effet washwall) qui requiert une chambre d'au moins 50 mm entre bande et bord de la découpe pour éviter l'éblouissement direct, la découpe périmétrique sur faux plafond abaissé avec lumière vers le haut (effet lune/cove lighting) qui requiert une chambre d'au moins 100 mm entre bande et plafond principal pour un éclairage uniforme, et la découpe verticale sur mur avec lumière vers le sol ou le plafond, qui requiert une géométrie spécifique du profilé pour diriger correctement la lumière.

La question de l'éblouissement : UGR et solutions de conception

Un aspect technique souvent négligé dans les découpes lumineuses est le contrôle de l'éblouissement, évalué à travers le paramètre UGR (Unified Glare Rating) de la norme EN 12464-1 sur l'éclairage des environnements de travail. Bien que les découpes lumineuses soient principalement décoratives, dans les applications où l'environnement est aussi lieu de travail (bureaux open space, salles de réunion, showrooms) le contrôle de l'UGR est obligatoire par réglementation.

Les bandes LED exposées directement à travers la découpe, même avec diffuseur, ont typiquement une luminance élevée qui peut contribuer significativement à l'UGR de l'environnement. Les solutions pour contrôler l'éblouissement dans les découpes lumineuses sont : élargir la découpe et reculer la bande pour réduire l'angle de vision directe, utiliser des diffuseurs avec transmission réduite (opales plus denses qui réduisent la luminance visible), intégrer des ailettes de masquage qui empêchent la vision directe de la bande d'en haut ou des côtés ; et orienter la découpe perpendiculairement aux lignes de vision primaires des occupants.

Intégration avec systèmes de placo : détails constructifs

L'intégration technique des profilés pour bandes LED dans les systèmes de placo requiert une planification précise qui implique à la fois le concepteur et l'entreprise de construction. Les principaux aspects à coordonner sont : le dimensionnement de la structure métallique porteuse du faux plafond pour supporter le poids additionnel du profilé en aluminium et de la bande, le passage des câbles électriques dans la chambre technique du faux plafond jusqu'au point d'alimentation, avec dimensionnement adéquat, la tolérance constructive de la découpe dans le placo (typiquement ±1 mm) pour garantir que le profilé soit parfaitement au niveau de la surface placo, et la finition de la découpe avec enduit ou profilés de masquage qui créent des bords nets et visuellement continus sur toute la longueur de l'installation.

Un détail constructif fondamental est la gestion des angles dans les installations périmétriques : les angles à 90° des installations cove requièrent des profilés avec coupes à 45° ou connecteurs angulaires spécifiques qui maintiennent la continuité optique de la bande lumineuse. La qualité de ces détails angulaires est souvent le point qui différencie une installation de niveau professionnel d'une de niveau artisanal.

Guide d'installation professionnelle de bandes LED haute densité

L'installation professionnelle de bandes LED haute densité est un processus qui requiert attention aux détails à chaque étape, de la réception du matériel sur chantier au test final. Même la meilleure bande LED du marché produit des résultats insatisfaisants si installée de manière incorrecte : l'erreur la plus courante ne concerne pas le choix du produit mais sa pose, et les erreurs de pose sont presque toujours irréversibles sans démonter l'installation. Cette section présente un guide opérationnel structuré par phase, pensé pour être utilisé comme checklist de référence sur chantier.

Phase 1 : vérification et préparation du matériel

Avant de commencer toute installation, il est indispensable de vérifier la correspondance entre le matériel livré et la spécification de projet. Les paramètres à vérifier sont : la tension nominale (12V ou 24V, vérifier sur l'étiquette du rouleau), la puissance par mètre (W/m, vérifier qu'elle correspond à celle spécifiée), le nombre de LED par mètre (vérifier visuellement la densité), la longueur de coupe (vérifier où sont les points de coupe sur l'étiquette ou sur la bande elle-même), la température de couleur (vérifier le code CCT : 27K, 30K, 40K, 65K), le degré IP (vérifier le niveau de protection déclaré). Il est également fondamental de vérifier que des bandes du même lot de production (même binning chromatique) soient utilisées dans la même installation, pour éviter des différences chromatiques visibles entre segments adjacents.

Phase 2 : préparation de la surface et du profilé

La préparation de la surface d'installation est fondamentale pour la qualité de l'adhésion et du contact thermique. Le profilé en aluminium doit être nettoyé de graisses, poussière et oxydes superficiels avec un chiffon propre imbibé d'isopropanol (IPA à 70 %) : cette opération, souvent sautée sur chantier, améliore significativement l'adhésion de l'adhésif double-face et le contact thermique avec la pâte thermique. La coupe du profilé à la longueur exacte doit être effectuée avec scie à métal ou tronçonneuse avec lame pour aluminium, garantissant des coupes perpendiculaires ±0,5° pour la jonction correcte de segments adjacents.

Phase 3 : application de la bande dans le profilé

L'application de la bande dans le profilé est l'opération la plus délicate de l'installation. Les étapes correctes sont :

• appliquer un fil fin et continu de pâte thermique conductrice (type Arctic MX-4 ou équivalent, conductivité ≥ 6 W/(m·K)) sur le logement du profilé avant d'appliquer la bande ;
• retirer le film protecteur de l'adhésif sur un segment de 10–15 cm à la fois et non sur toute la longueur en une seule opération ;
• appliquer la bande dans le logement avec pression uniforme distribuée sur toute la largeur du PCB en évitant des pressions ponctuelles qui pourraient créer des micro-fissures sur le PCB ;
• vérifier l'absence de bulles d'air entre bande et profilé ;
• ne jamais couper la bande en points différents des repères de coupe indiqués.;

Phase 4 : connexions électriques

Les connexions électriques sont le point le plus critique pour la sécurité et la fiabilité de l'installation. Les règles fondamentales sont :

• ne jamais souder directement sur les pads du PCB de la bande avec fer à souder de plus de 30W ou pendant plus de 3 secondes ;
• pour éviter l'endommagement thermique de la puce LED la plus proche du pad ;
• utiliser des connecteurs à pression (snap-in) certifiés pour le type de bande (vérifier que la largeur du connecteur corresponde à la largeur de la bande) ;
• pour connexions permanentes de qualité ;
• préférer la soudure avec étain à bas point de fusion (type SAC305) sur pads avec surface bien préparée ;
• protéger les connexions avec gaines thermorétractables ou borniers étanches IP-rated si installées dans environnements humides ;
• vérifier la polarité avant d'appliquer tension (le pôle positif est presque toujours indiqué sur le PCB avec le symbole "+" ou avec un trait plus large).

Phase 5 : test et vérification des performances

Le test pré-fermeture de l'installation doit être effectué avant de fermer le faux plafond ou de recouvrir le profilé avec le diffuseur définitif.

Les tests à effectuer sont :

• vérification visuelle de l'uniformité lumineuse sur toute la longueur (vérifier absence de zones plus sombres ou plus claires) ;
• mesure de la tension aux extrémités de la bande avec multimètre pour vérifier la chute de tension (doit être < 5 % de la tension nominale) ;
• mesure de la température du profilé avec pyromètre IR après 30 minutes de fonctionnement à pleine puissance (doit être < 55°C dans environnement à 25°C) ;
• vérification du fonctionnement du gradateur sur toute la gamme 0–100 % (vérifier absence de flickering avec smartphone en mode ralenti) ;
• et contrôle de l'uniformité chromatique le long de la bande (vérification absence de zones avec température de couleur différente).

Bandes LED haute densité dans le light design architectural

Les bandes LED haute densité ont transformé la pratique du light design architectural, ouvrant des possibilités compositionnelles qui étaient techniquement irréalisables avec les sources lumineuses traditionnelles. La capacité de distribuer lumière continue et uniforme le long de lignes architecturales de toute longueur, avec qualité chromatique élevée et épaisseur contenue, a fait des bandes LED de 240 LED/m l'outil préférentiel des concepteurs lumière pour la création d'effets architecturaux d'impact, de la lumière rasante qui exalte les textures des surfaces à la lumière indirecte qui modèle la perception volumétrique des espaces.

Calcul du flux lumineux nécessaire pour le cove lighting

Le cove lighting, l'éclairage indirect par bande LED en niche périmétrique qui illumine vers le plafond,  requiert un calcul du flux lumineux nécessaire pour atteindre l'éclairement désiré sur le plafond. Le calcul de base s'effectue avec la méthode du facteur d'utilisation (UF), simplifiée pour installations typiques résidentielles et commerciales.

Pour une installation de cove lighting dans une pièce de 6×8 m avec hauteur plafond 2,8 m, plafond blanc (ρ = 0,85) et mur clair (ρ = 0,50), que l'on désire éclairer à 150 lux moyens sur le plafond, le calcul procède comme suit :

surface plafond = 48 m²

flux total nécessaire (en considérant UF = 0,35 pour cove lighting indirect) = 150 lux × 48 m² / 0,35 = 20.571 lm

périmètre pièce ≈ 28 m linéaire ; flux nécessaire par mètre linéaire = 20.571 / 28 ≈ 735 lm/m.

Une bande de 240 LED/m avec flux de 1800 lm/m installée avec gradateur à 40 % serait donc suffisante, avec l'avantage d'une large marge de réglage vers le haut pour des scènes plus éclairées.

L'effet washwall

L'effet washwall, l'éclairage rasant d'un mur vertical avec bande LED horizontale qui crée une distribution lumineuse uniforme du haut vers le bas, requiert un positionnement précis de la bande par rapport au mur. La distance optimale de la bande du mur pour obtenir la meilleure uniformité lumineuse dépend de l'angle d'émission de la bande (120° typique) et de la distribution photométrique désirée.

Pour une bande avec angle d'émission 120°, positionnée dans un profilé avec aile asymétrique à 45° par rapport à la verticale, à 30 cm du mur, l'éclairement maximum se situe à environ 15–20 cm en dessous du profilé, avec une distribution qui s'étend uniformément sur environ 1,8–2,0 m vers le bas. Ce calcul démontre que pour un washwall efficace sur murs de hauteur 2,7–3,0 m, la bande doit être positionnée à pas plus de 30–40 cm du mur, une distance qui impose des contraintes géométriques précises au concepteur.

Applications en retail et musées

Dans les applications retail et muséales, les bandes LED haute densité doivent satisfaire des exigences photométriques spécifiques qui vont au-delà de la simple uniformité : le rendu chromatique (IRC) doit être ≥ 90 pour le retail de qualité et ≥ 95 pour les galeries d'art, selon les recommandations de la Commission Internationale de l'Éclairage (CIE). La température de couleur doit correspondre aux palettes chromatiques des aménagements : 2700–3000K pour environnements chauds et intimes (joaillerie, habillement premium), 3500–4000K pour environnements neutres (retail général, cosmétique), 4000–5000K pour environnements techniques (électronique, habillement sportif).

Un paramètre additionnel de grande importance dans les applications muséales est le contenu UV dans la lumière émise : les bandes LED modernes ont un contenu UV négligeable par rapport aux sources fluorescentes ou halogènes, mais les bandes avec IRC > 95 basées sur phosphores broadband peuvent avoir un résidu UV plus élevé. Pour les applications avec œuvres d'art ou matériaux photosensibles, il est opportun de vérifier que les bandes spécifiées aient un contenu UV certifié < 75 μW/lm, selon les recommandations de la norme UNI EN 16141 pour la conservation préventive.

Réglementations et sécurité

L'installation professionnelle de bandes LED haute densité en Italie est régie par un cadre réglementaire articulé qui comprend directives européennes, normes techniques CEI et dispositions nationales en matière de sécurité électrique et efficacité énergétique. La connaissance de ce cadre réglementaire n'est pas seulement devoir formel de l'installateur mais a des implications directes sur la responsabilité civile et pénale en cas d'accidents, sur la couverture d'assurance de l'ouvrage et sur la conformité de l'installation aux vérifications de l'Autorité de contrôle.

Cadre réglementaire de référence

Les normes techniques et les directives principales applicables aux installations avec bandes LED haute densité sont les suivantes. La Directive Basse Tension 2014/35/UE (transposée en Italie avec D.Lgs. 86/2016) établit les exigences essentielles de sécurité pour les produits électriques, incluant les alimentations pour bandes LED, qui doivent être marquées CE en conformité avec cette directive. La Directive CEM 2014/30/UE concerne la compatibilité électromagnétique des produits, applicable aux alimentations switching (SMPS) utilisées pour les bandes LED, qui doivent respecter les limites d'émission conduite et rayonnée définies par la norme EN 55032.

La norme CEI 64-8 (Installations électriques utilisateurs) définit les exigences pour la conception et la réalisation des installations électriques en basse tension, incluant les installations LED dans bâtiments civils. La norme CEI EN 60598 définit les exigences pour les appareils d'éclairage, incluant les systèmes à LED. Pour les bandes LED dans les systèmes à placo, s'appliquent aussi les normes EN 13501-1 et EN 13501-2 sur la réaction au feu des matériaux de construction : les profilés en aluminium ont classification A1 (non combustible) tandis que les gaines en PVC ou silicone des bandes IP ont des classifications variables qui doivent être vérifiées en fonction de la classe de résistance au feu requise par le bâtiment.

Classification SELV et sécurité à très basse tension

Un avantage réglementaire pertinent des bandes LED à 12V et 24V est que ces tensions rentrent dans la classification SELV (Safety Extra-Low Voltage) définie par la norme EN 61140, qui prévoit des exigences d'installation simplifiées par rapport aux circuits à tension de réseau (230V AC). Dans un circuit SELV : la mise à la terre du circuit n'est pas requise, la protection contre les contacts indirects (différentiel) n'est pas requise et la protection contre les contacts directs est suffisante avec la seule prévention de l'accès aux conducteurs nus. Cela simplifie significativement la conception et l'installation du circuit secondaire (alimentation-bande), tout en requérant que le circuit primaire (230V AC vers alimentation) respecte toutes les prescriptions normales de la CEI 64-8.

Déclaration de conformité et documentation d'installation

Pour installations dans bâtiments soumis à l'obligation de déclaration de conformité (D.M. 37/2008), l'installateur doit produire la Déclaration de Conformité (DdC) de l'installation, en annexant le projet ou le schéma électrique, le rapport technique et la liste des matériaux avec leurs certifications respectives. Pour les bandes LED haute densité, les documents à acquérir auprès des fournisseurs et à annexer à la DdC incluent : les fiches techniques des produits avec les certifications pertinentes (CE, ENEC, TÜV selon le cas) ; le manuel d'installation du fabricant ; et la certification LM-80 pour la durée de vie des LED, si disponible. La conservation de cette documentation est importante non seulement pour la DdC mais aussi pour la gestion future des garanties sur les produits installés.

Données de marché et tendances dans le secteur des bandes LED haute densité

Le marché des bandes LED haute densité est un segment en croissance rapide au sein du plus large marché de l'éclairage LED, tiré par des facteurs tant technologiques (réduction continue des coûts de production des puces LED de haute qualité) que de conception (sophistication croissante des demandes esthétiques dans l'architecture contemporaine). Une analyse des tendances de marché fournit aux professionnels un contexte utile pour les décisions de spécification et pour anticiper les développements technologiques qui influenceront les installations des prochaines années.

Dimensions et croissance du marché italien et européen

Le marché européen des bandes LED a atteint en 2024 une valeur estimée de 2,8 milliards d'euros, avec les bandes haute densité (≥120 LED/m) qui représentent environ 42 % du volume total en valeur (contre 28 % en 2020). La croissance du segment haute densité a été de 18 % annuel dans le triennat 2021–2024, significativement supérieure à la croissance moyenne du marché LED global (+9 % sur la même période). Sur le marché italien, les bandes LED de 240 LED/m ont enregistré une croissance de 23 % en 2023, avec le canal professionnel (installateurs, entreprises de construction, distributeurs techniques) qui représente 68 % des volumes.

Tendances technologiques émergentes

Les tendances technologiques qui façonnent l'avenir des bandes LED haute densité incluent plusieurs innovations qui dans les 3–5 prochaines années deviendront standards de marché. La plus significative est l'avancement des puces SMD 2110 et 1808 comme standard dominant dans les bandes de 240+ LED/m, avec efficacités lumineuses qui dépassent déjà les 180 lm/W dans les versions haut de gamme et qui tendront vers les 200 lm/W d'ici 2027. Cette évolution permet d'obtenir des flux lumineux toujours plus élevés sans augmenter la puissance (et donc la chaleur) par mètre.

La seconde tendance pertinente est la diffusion des bandes LED Tunable White (blanc réglable) haute densité, qui intègrent dans le même PCB des puces LED à deux ou plusieurs températures de couleur (typiquement 2700K + 6500K, ou 2700K + 4000K + 6500K) contrôlables séparément pour varier dynamiquement la température de couleur de l'émission de 2700K à 6500K en maintenant le flux constant. Ces bandes, autrefois disponibles seulement en versions basse densité, sont maintenant disponibles à 240 LED/m avec qualité optique équivalente aux bandes monochromatiques de même densité.

La troisième tendance est l'intégration des bandes LED haute densité dans les systèmes de Human Centric Lighting (HCL), qui prévoient la régulation automatique de la température de couleur et de l'intensité en fonction de l'heure de la journée, de la saison et des besoins physiologiques des occupants. La disponibilité de bandes de 240 LED/m Tunable White avec IRC ≥ 90 et drivers DALI-2 ou Bluetooth mesh est le préalable technique pour implémenter l'HCL avec la qualité esthétique requise par les architectures contemporaines.

Évolution des prix et accessibilité du marché

Le coût des bandes LED haute densité s'est réduit significativement ces dernières années, rendant ces solutions toujours plus compétitives même en gamme de prix moyenne. Une bande LED de 240 LED/m avec IRC ≥ 90 et 24V avait un coût d'environ 35–45 euros/mètre en 2019, en 2024 le même niveau de performance est disponible à 18–28 euros/mètre dans le canal professionnel. Cette réduction d'environ 40 % en cinq ans a déplacé le point d'équilibre économique entre bandes standard et bandes haute densité, rendant le choix de la qualité supérieure économiquement accessible même pour des projets de gamme moyenne.

FAQ

Nous rassemblons dans cette section les questions les plus fréquentes que les architectes, électriciens professionnels et concepteurs lumière posent aux techniciens de Ledpoint.it concernant les bandes LED haute densité, avec l'objectif d'offrir une référence pratique rapide pour les situations qui se présentent quotidiennement sur chantier et en bureau d'études.

Questions sur la sélection du produit

Q : Puis-je utiliser une bande de 240 LED/m pour remplacer des tubes néon linéaires de 1800 mm sans modifier le profilé existant ?

R : Cela dépend des dimensions du profilé existant. Si le profilé est en aluminium avec logement ≥ 10 mm de largeur et profondeur ≥ 12 mm, la bande de 240 LED/m peut être installée dans le logement existant en vérifiant que l'alimentation soit adéquate à la nouvelle puissance. Si le profilé est en plastique, il est nécessaire de le remplacer : la puissance d'une bande de 240 LED/m (20 W/m) causerait une surchauffe dans tout profilé plastique. La longueur de coupe de la bande doit être compatible avec la longueur du néon (1800 mm) : vérifier que 1800 mm soit un multiple de la longueur de coupe de la bande spécifique.

Q : Y a-t-il une différence entre une bande de 240 LED/m à 12 euros/m et une à 28 euros/m ? Vaut-il la peine de dépenser plus ?

R : Oui, la différence est substantielle et se manifeste sur plusieurs paramètres. Les bandes d'entrée de gamme utilisent des puces LED de qualité inférieure avec efficacité lumineuse réelle souvent 20–30 % inférieure à celle déclarée, IRC réel de 75–80 (déclaré 80+), MacAdam Step ≥ 5, et résistance thermique supérieure qui conduit à des températures de jonction plus élevées à puissance égale. Les bandes de qualité premium offrent efficacité vérifiée, IRC réel ≥ 90, MacAdam Step ≤ 3, et durée de vie L70B50 certifiée >50.000 heures. Dans une installation de chantier la différence de coût entre les deux catégories est généralement inférieure à 5 % du coût total de l'intervention (incluant main-d'œuvre, profilés, alimentations, placo), tandis que la différence dans la qualité du résultat final est nettement perceptible par le client.

Q : Une bande de 240 LED/m IP65 peut-elle être installée à l'extérieur ?

R : L'IP65 garantit la protection contre jets d'eau mais pas contre l'immersion, les rayons UV et les basses températures prolongées. Pour installations à l'extérieur exposées à précipitations directes, la classification IP65 est le minimum, préférant IP67 ou IP68. Mais la résistance aux UV de la gaine est un paramètre additionnel non compris dans l'indice IP : vérifier toujours que la gaine soit classifiée UV-resistant selon la norme EN 50289 ou équivalente. Pour zones côtières avec haute salinité, choisir des bandes avec gaine en silicone (plus résistante à la corrosion) au lieu de PVC. La température minimale de fonctionnement de la bande doit être vérifiée pour climats alpins ou de la plaine du Pô avec gels fréquents.

Questions sur l'installation

Q : Puis-je connecter différentes bandes LED dans le même système de contrôle DALI ?

R : Oui, à condition que les alimentations soient DALI-compatibles et adressées correctement. Le système DALI (Digital Addressable Lighting Interface) supporte jusqu'à 64 dispositifs (alimentations) sur une seule boucle, avec chaque dispositif adressable individuellement ou en groupe. Il est possible de mélanger des bandes de densités différentes (60 et 240 LED/m) dans le même système DALI à condition que les alimentations des deux soient DALI-certifiées et programmées avec adresses différentes. Pour systèmes avec plus de 64 alimentations, il est nécessaire de subdiviser en plusieurs boucles DALI ou utiliser des systèmes DALI-2 avec gateways réseau.

Q : Les borniers Wago peuvent-ils être utilisés pour connecter des bandes LED à 24V ?

R : Oui, les borniers WAGO série 221 ou 222 sont adaptés pour connexions à 24V DC jusqu'à 32A (pour la version de 2,5 mm²), bien au-dessus des courants typiques des bandes LED. Ils sont particulièrement utiles pour les jonctions d'alimentation intermédiaires dans les installations lignes longues et pour les dérivations d'un câble principal vers plusieurs segments de bande. La seule précaution est de vérifier que le bornier utilisé soit certifié pour usage DC : certaines versions sont certifiées seulement pour AC, bien qu'en pratique elles fonctionnent aussi en DC dans les tensions SELV typiques des bandes LED.

Q : Est-il nécessaire de sceller les extrémités des bandes IP65 après la coupe ?

R : Oui, absolument. La coupe de la bande IP65 expose le PCB et les pads de soudure à l'environnement : en absence de scellement, l'humidité entre dans l'extrémité coupée et peut causer corrosion du PCB et court-circuit des pads. Le scellement correct s'effectue avec : bouchons de fermeture spécifiques pour bandes LED IP65 (disponibles auprès des fournisseurs de matériaux LED) ; résine époxy bicomposant appliquée avec seringue dans les extrémités ouvertes ; ou ruban auto-agglomérant résistant à l'humidité enroulé étroitement autour de l'extrémité pour au moins 30 mm. Le silicone de construction n'est pas adapté : il n'adhère pas bien au PCB et au revêtement de la bande à long terme.

Questions sur la conception

Q : Comment calcule-t-on le nombre d'alimentations nécessaires pour une installation avec 45 m de bandes de 240 LED/m à 24V ?

R : Pour 45 m de bande de 20 W/m : puissance totale = 45 × 20 = 900 W. Avec le facteur de sécurité de 25 % : puissance alimentations totale = 900 × 1,25 = 1125 W. En considérant lignes maximales de 8 m pour bandes 24V heavy duty : nombre de segments = ⌈45/8⌉ = 6 segments. Avec 6 segments, chaque segment absorbe environ 150 W, donc on peut utiliser une alimentation de 200W par segment (6 alimentations totales), ou agréger les segments avec alimentations de 400W (3 alimentations) si les câbles de distribution ont section adéquate. La seconde option est plus économique mais requiert une conception précise du câblage.

Q : Comment évite-t-on le flicker dans les bandes LED gradées : à quelle fréquence doit travailler le gradateur ?

R : Le flicker dans les bandes LED gradées est causé par la modulation PWM (Pulse Width Modulation) utilisée par les gradateurs pour varier la puissance. L'œil humain perçoit le flicker jusqu'à environ 80–100 Hz ; la photosensibilité cérébrale s'étend jusqu'à 200–400 Hz. Pour éliminer tout risque de trouble visuel, les gradateurs pour bandes LED professionnels doivent opérer à une fréquence PWM ≥ 1000 Hz (1 kHz), avec les versions premium qui opèrent à 2000–20.000 Hz. Fréquences inférieures à 400 Hz sont inacceptables dans toute application professionnelle pour la combinaison de risque santé et interférence potentielle avec les systèmes de prise de vue vidéo. Le flicker index (FI) et le percent flicker (PF) sont les paramètres normalisés par la norme IEEE 1789-2015 pour évaluer objectivement le risque biologique du flicker dans les systèmes d'éclairage.

Bandes LED haute densité ? Oui, mais après une analyse précise.

Les bandes LED de 240 LED/m ne sont pas simplement des bandes meilleures que les bandes standard : ce sont des composants d'un système intégré plus complexe qui requiert une approche systémique à la conception, où chaque choix influence les autres et où l'optimisation du résultat final s'obtient seulement par la cohérence technique entre tous les composants. Cette approche se base sur cinq principes fondamentaux que nous résumons.

Premier principe — La densité correcte pour chaque application : pas chaque application requiert 240 LED/m. La règle pratique est : si la bande est visible à l'observateur à moins de 2 mètres, ou si elle est installée dans un profilé avec chambre < 30 mm, choisir 240 LED/m. Pour applications de lumière indirecte avec grande distance bande-surface, 120 LED/m peut être suffisant. Pour pures applications fonctionnelles non apparentes, 60 LED/m est souvent approprié et économiquement correct.

Deuxième principe — Le profilé en aluminium est obligatoire : pour toute bande de 240 LED/m avec puissance ≥ 15 W/m, le profilé en aluminium n'est pas un accessoire optionnel mais un composant technique essentiel du système. Dimensionner le profilé correctement (largeur ≥ 16 mm, épaisseur parois ≥ 1,5 mm, alliage 6063-T5) et appliquer pâte thermique entre bande et profilé sont opérations non négociables pour garantir la durée de vie opérationnelle attendue.

Troisième principe — 24V pour lignes supérieures à 3 mètres : le choix de la tension 24V au lieu de 12V pour les bandes de 240 LED/m avec lignes supérieures à 3 mètres n'est pas préférence mais nécessité technique pour garantir l'uniformité lumineuse sur toute la longueur. La petite différence de coût des alimentations 24V par rapport aux 12V est amplement justifiée par la qualité supérieure du résultat.

Quatrième principe — L'alimentation correcte avec marge de 25 % : une alimentation dimensionnée exactement à la puissance de la bande opère en conditions de stress thermique continu qui en réduit la durée de vie et peut causer des variations de tension indésirables. La marge de 25 % n'est pas gaspillage mais investissement en fiabilité et longévité du système.

Cinquième principe — La qualité du produit vaut le coût additionnel : dans une installation professionnelle, la différence de coût entre bandes LED de qualité moyenne et bandes de qualité premium est typiquement inférieure à 5 % du coût total de l'intervention. La différence en qualité du résultat, durée de l'installation et satisfaction du client est incomparablement supérieure. Spécifier des produits avec IRC ≥ 90, MacAdam Step ≤ 3 et durée de vie L70B50 certifiée > 50.000 heures est la manière correcte de protéger la réputation professionnelle de l'installateur et du concepteur.

La croissance continue du segment des bandes LED haute densité reflète une maturation du marché et une conscience technique toujours plus répandue parmi les professionnels. Ceux qui ont investi dans la compréhension approfondie de ces produits sont capables de répondre aux exigences toujours plus sophistiquées des consommateurs et de se différencier dans un marché compétitif par la qualité certifiable de leur travail.

Et s'il y a quelque doute sur le produit, il est toujours possible de contacter l'assistance Ledpoint !
