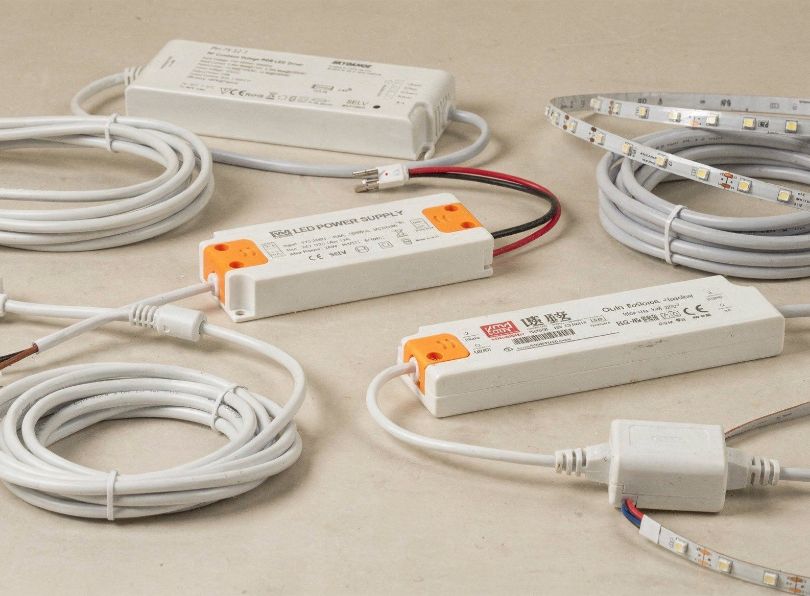

Alimentateur : l'importance du choix
Lors de la conception d'une installation à bandes LED, l'attention se porte souvent sur la bande lumineuse elle-même : sa couleur, la densité de LED, la qualité de la lumière. Cependant, il existe un composant tout aussi fondamental, sinon plus, qui détermine le succès ou l'échec de l'ensemble du système : l'alimentateur. Ce dispositif, souvent sous-estimé, est le cœur battant de l'éclairage LED, responsable non seulement de fournir l'énergie, mais de le faire de manière stable, sûre et efficace.
Choisir le mauvais alimentateur peut entraîner une série de problèmes : scintillement gênant, réduction drastique de la durée de vie des LED, surchauffe dangereuse et performances lumineuses bien en deçà des attentes. Dans ce guide, nous explorerons chaque aspect, chaque paramètre et chaque option disponible sur le marché, pour vous aider à sélectionner l'alimentateur idéal pour chaque application possible, du salon de la maison au magasin commercial, du bureau à l'environnement industriel.
Le choix de l'alimentateur n'est jamais un détail marginal. C'est une décision technique qui influe sur la qualité de la lumière, sur la consommation énergétique, sur la sécurité des personnes et des environnements, et sur l'investissement économique global. Un alimentateur de qualité, correctement dimensionné, est une assurance sur la durée et les performances de votre installation LED.
À l'inverse, un alimentateur de mauvaise qualité ou inadapté est le maillon faible d'une chaîne par ailleurs parfaite, destiné à provoquer des dysfonctionnements et des remplacements prématurés coûteux. Nous plongerons donc dans le monde des alimentateurs pour bandes LED, en examinant minutieusement les différentes typologies de produits, les signaux de sortie, les technologies de gradation, les paramètres électriques et les considérations pratiques pour l'installation. Que vous soyez un installateur professionnel, un passionné de bricolage ou un particulier souhaitant éclairer sa maison avec compétence, ce guide vous fournira toutes les connaissances nécessaires pour faire un choix éclairé, technique et gagnant.
Alimentateur : à quoi sert-il et pourquoi est-il indispensable
Avant d'entrer dans les spécifications techniques, il est crucial de comprendre en profondeur le rôle physique et électrique de l'alimentateur dans un système à bandes LED. Les bandes LED, dans la grande majorité des cas, fonctionnent en basse tension continue (DC), typiquement 12V ou 24V. Le réseau électrique italien et européen, en revanche, fournit du courant alternatif (AC) à 220V-230V.
L'alimentateur, également appelé transformateur ou driver LED (bien que ce dernier terme ait une connotation plus spécifique que nous explorerons), est le pont entre ces deux mondes. Sa tâche principale est donc la conversion AC/DC : il prend la tension alternative du réseau, la réduit et la redresse, la transformant en une tension continue, stable et adaptée au fonctionnement des diodes lumineuses.
Mais sa fonction va bien au-delà d'une simple conversion. Un bon alimentateur doit également :
- stabiliser la tension ou le courant de sortie, protégeant les LED des fluctuations inévitables du réseau électrique qui pourraient les endommager ;
- filtrer les perturbations électriques (bruit) présentes sur la ligne, tant pour protéger les LED que pour ne pas injecter de perturbations dans le réseau ;
- garantir l'isolement galvanique entre la dangereuse tension du réseau (230V AC) et la basse tension de sortie (12/24V DC), une exigence de sécurité fondamentale ;
- fonctionner avec une efficacité maximale, en minimisant les pertes d'énergie sous forme de chaleur, avec des bénéfices directs sur la facture d'électricité et sur la durée de vie du composant lui-même ;
- offrir des protections intégrées contre les courts-circuits, les surcharges, les surtempératures et les surtensions.
La différence clé : alimentateur à tension constante vs. à courant constant
C'est la première, grande bifurcation dans le choix du type d'alimentateur. La comprendre est essentielle pour associer correctement la source d'alimentation à la bande LED.
Alimentateur à tension constante (Constant Voltage - CV)
Ils sont de loin les plus courants et utilisés pour les bandes LED standard. Ces alimentateurs maintiennent une tension de sortie fixe et rigoureusement constante (par ex. 12V DC ou 24V DC), indépendamment de la charge connectée (dans les limites de puissance déclarées). Les bandes LED conçues pour fonctionner avec ce type d'alimentateur ont en leur sein des résistances limiteuses de courant ou, dans les modèles plus avancés, de petits régulateurs de courant intégrés en série à des groupes de LED. En pratique, la bande est construite pour « s'autoréguler » et absorber le courant correct lorsque la tension nominale est appliquée.
Le choix est simple : si votre bande LED est indiquée pour 12V, vous aurez besoin d'un alimentateur à tension constante de 12V. Si elle est de 24V, il faudra un alimentateur à tension constante de 24V. La règle d'or est : la tension de l'alimentateur et celle de la bande LED doivent coïncider parfaitement. L'installation est simple et permet de connecter en parallèle plusieurs bandes au même alimentateur, à condition que la somme des puissances ne dépasse pas la capacité du transformateur.
Alimentateur à courant constant (Constant Current - CC)
Ils sont spécifiques à des typologies particulières de bandes LED ou de modules LED de haute puissance qui n'ont pas de résistances limiteuses intégrées. Ces alimentateurs maintiennent une valeur de courant de sortie fixe et constante (par ex. 350mA, 700mA, 1050mA), tandis que la tension de sortie peut varier dans une certaine plage (par ex. 12-24V DC) pour s'adapter à la chute de tension caractéristique des LED. Les bandes LED conçues pour le courant constant sont généralement de type « LED en série » et nécessitent que le courant qui les traverse soit contrôlé avec précision pour garantir un éclairage uniforme et éviter qu'elles ne brûlent. Un exemple classique sont les bandes COB (Chip on Board) haut de gamme ou certains modules LED pour l'éclairage architectural professionnel.
Dans ce cas, la règle est : le courant nominal de l'alimentateur doit correspondre exactement au courant requis par la bande LED. Connecter une bande à courant constant à un alimentateur à tension constante (ou vice-versa) entraînera presque certainement sa destruction immédiate. Ce type d'installation nécessite une plus grande attention, souvent sur projet d'un lighting designer.
Analyse détaillée des typologies d'alimentateurs sur le marché
Maintenant que nous avons établi les principes de base, nous pouvons examiner en détail les différentes catégories d'alimentateurs disponibles sur le marché, comme celles présentes dans le catalogue de LED Point, chacune avec des caractéristiques, des avantages et des domaines d'application spécifiques.
Alimentateur/gradateur 220V / 230V
Cette catégorie représente une solution intégrée et particulièrement pratique pour ceux qui souhaitent un contrôle de l'intensité lumineuse directement depuis la ligne électrique principale. Il ne s'agit pas d'un simple alimentateur, mais d'un dispositif combiné qui intègre à la fois la fonction d'alimentation AC/DC et celle de régulation (gradateur). La gradation se fait du côté de l'entrée AC (à 220-230V), généralement via la technologie TRIAC (la même utilisée par les gradateurs courants pour lampes halogènes ou à incandescence). Cela signifie que vous pouvez utiliser un gradateur mural normal (rotatif ou tactile) compatible avec des charges résistives/inductives, ou, dans les modèles plus avancés, le gradateur est intégré dans le corps même de l'alimentateur et est contrôlé par câble avec un bouton-poussoir ou un potentiomètre distant.
Avantages : la solution est souvent plus économique que l'achat d'un alimentateur standard + un gradateur DC séparé. L'installation peut être simplifiée, surtout dans les rénovations où un ancien gradateur mural est déjà présent. Compatibilité immédiate avec de nombreux systèmes domotiques standard agissant sur la ligne 220V.
Inconvénients et considérations : la qualité de la gradation TRIAC sur les charges LED n'est pas toujours parfaite, surtout à de faibles niveaux de luminosité, où un léger scintillement ou une plage de réglage limitée peut survenir. Il est fondamental de vérifier la compatibilité spécifique entre l'alimentateur gradable et le gradateur mural que vous souhaitez utiliser, ainsi qu'avec la bande LED elle-même (qui doit être gradable). Cela nécessite que le câblage du gradateur (s'il est externe) arrive jusqu'au point d'installation de l'alimentateur, qui est souvent positionné en amont de la bande (par ex. dans le faux-plafond). Généralement, cette solution est indiquée uniquement pour les environnements extérieurs.
Alimentateur ultra fin (slim)
L'alimentateur ultra fin, comme son nom l'indique, se distingue par son profil extrêmement réduit, souvent inférieur à 20 mm d'épaisseur. Ce design innovant répond au besoin d'installations dans des espaces exigus et limités où un alimentateur traditionnel, plus épais, ne pourrait pas trouver place.
Applications typiques : installations au plafond en plâtre avec interstice réduit. Derrière des meubles escamotables, téléviseurs muraux, placards de cuisine. À l'intérieur de goulottes d'éclairage de petit profil. Dans tout contexte où l'esthétique et l'encombrement minimal sont des exigences primaires.
Caractéristiques techniques : pour obtenir des dimensions aussi compactes, ces alimentateurs utilisent souvent des composants de haute qualité et des circuits à haute fréquence. Ils peuvent être légèrement plus chers à puissance égale par rapport aux modèles standard. La dissipation de la chaleur, critique dans des espaces aussi étroits, est conçue de manière très efficace, souvent grâce à l'utilisation complète du châssis métallique comme radiateur. La puissance disponible dans ce format peut être limitée (généralement jusqu'à 100-150W) pour des raisons thermiques.
Alimentateur avec câble rapide (plug & play)
Cette typologie est pensée pour l'utilisateur final, le bricolage, ou les installations temporaires où la simplicité et la rapidité de mise en œuvre sont essentielles. L'alimentateur est fourni déjà complet d'un câble d'entrée avec fiche Schuko (italienne) et, souvent, d'un câble de sortie avec connecteur déjà soudé ou prédisposé (comme un jack DC, un connecteur à vis, ou un connecteur à encliquetage compatible avec les bandes LED à connecteur rapide).
Avantages pratiques : aucun travail de câblage électrique professionnel requis du côté primaire (230V). Il suffit d'avoir une prise de courant à proximité. Installation en quelques secondes : on branche la fiche à la prise et le connecteur à la bande LED. Idéal pour éclairer une vitrine, une étagère, un meuble, ou pour créer un éclairage d'ambiance dans un salon sans travaux de maçonnerie. Facilement amovible et repositionnable.
Limitations : la longueur des câbles est prédéfinie et pourrait ne pas convenir à toutes les installations. L'esthétique du câble en vue pourrait ne pas être idéale pour des installations fines et permanentes. Généralement disponibles en plages de puissance moyennes à basses (jusqu'à 60-100W).
Alimentateur et signal de sortie : RX et l'univers du contrôle sans fil
La mention « RX » sur un alimentateur indique la présence d'un récepteur (Receiver) pour signaux de contrôle sans fil intégré directement dans l'unité. Cela ouvre les portes à un monde de contrôle à distance sans fil, parfait pour les installations où câbler un signal de gradation traditionnel (comme le 0-10V) serait complexe ou inesthétique.
Technologies de transmission courantes : RF (radiofréquence) utilise des fréquences radio (par ex. 433 MHz ou 2,4 GHz) pour communiquer avec une télécommande. Offre une portée considérable (jusqu'à 20-30 mètres en espace ouvert, moins à travers des murs épais). Ne nécessite pas de ligne de visée directe entre la télécommande et le récepteur.
Wi-Fi : l'alimentateur se connecte directement au réseau Wi-Fi domestique. Le contrôle s'effectue via une application dédiée sur smartphone, tablette, ou via des assistants vocaux (Amazon Alexa, Google Assistant, Apple HomeKit). Permet le contrôle à distance (de n'importe où dans le monde) et l'intégration dans des scénarios domotiques complexes (par ex. « À mon retour à la maison, allume les lumières de la cuisine à 50 % »).
Bluetooth / Bluetooth Mesh : contrôle direct depuis un smartphone sans besoin d'un hub central. La portée est limitée à l'environnement proche (environ 10 mètres). Le Bluetooth Mesh permet de créer un réseau entre plusieurs dispositifs pour étendre la portée.
Avantages du contrôle RX : flexibilité absolue dans l'installation. Vous positionnez l'alimentateur là où c'est le plus pratique (près de la prise, dans le faux-plafond) et contrôlez la lumière depuis n'importe quel point de la pièce, ou du monde. Réduction des câbles de contrôle : élimine la nécessité de faire passer le câble du signal de gradation (par ex. 0-10V) du point de contrôle au point d'installation de l'alimentateur. Multi-contrôle et scénarios : avec un bon système, une seule télécommande ou une seule application peut gérer plusieurs alimentateurs/groupes de lumière indépendamment. Rétrofit facile : idéal pour moderniser une installation existante sans avoir à casser des murs pour de nouveaux câbles.
Considérations pratiques : interférence potentielle. Les signaux RF peuvent être sujets à des interférences d'autres dispositifs sur la même fréquence. Les systèmes Wi-Fi dépendent de la stabilité du réseau domestique. Piles de la télécommande : pour les systèmes RF, il faut penser à remplacer les piles de la télécommande. Configuration initiale : les systèmes Wi-Fi et Bluetooth nécessitent une procédure de pairing/configuration initiale via application, ce qui pour certains utilisateurs moins expérimentés peut représenter une petite barrière.
Les protocoles de contrôle analogique 0-10V représentent une norme consolidée et fiable dans le monde de l'éclairage professionnel, particulièrement appréciée pour sa simplicité conceptuelle et sa robustesse. Bien que la dénomination puisse sembler univoque, il existe des variantes subtiles mais importantes qu'il est essentiel de comprendre pour une intégration parfaite. C'est le plus courant. Dans ce système, un signal de contrôle en tension continue variable entre 0 Volt et 10 Volt est envoyé depuis l'interrupteur gradateur (ou contrôleur) vers l'entrée de contrôle de l'alimentateur. La relation est directe : 0V correspond à l'éclairage éteint (ou à la luminosité minimale, selon l'implémentation), 10V correspond à la luminosité maximale (100 %). Les valeurs intermédiaires (par ex. 5V) commandent une luminosité à 50 %. La puissance du signal est très faible (généralement quelques milliampères), il peut donc être transmis sur des câbles de section réduite (par ex. 0,5 mm² ou 0,75 mm²). Le câblage standard prévoit deux fils dédiés en plus de ceux d'alimentation : un pour le signal (généralement violet ou gris selon les normes) et un pour la masse commune du signal (souvent noir ou blanc). C'est une variante de la norme, définie par la norme IEC 60929. La différence clé réside dans le comportement aux extrémités. Dans un système 1-10V, la commande d'extinction se produit lorsque le signal descend en dessous de 1 Volt. L'intervalle de 1V à 10V contrôle la luminosité d'un minimum réglable (généralement autour de 1 %) jusqu'à 100 %. Cela crée une petite « marge morte » (de 0V à ~0,8V) dédiée à l'extinction, qui peut offrir une plus grande stabilité et prévenir les allumages indésirables dus à de petites perturbations électriques sur le câble de contrôle. Pour éteindre les lumières, le contrôleur porte le signal à moins de 1V, pas nécessairement à 0V. La mention « 0/1-10V » indique souvent un alimentateur qui est compatible avec les deux normes. Il utilise des circuits d'entrée intelligents capables d'interpréter correctement soit un signal qui va à 0V pour l'extinction (norme 0-10V) soit un qui descend sous 1V (norme 1-10V). Cette flexibilité en fait le choix le plus sûr lorsque l'on n'est pas certain du type de contrôleur que l'on utilisera ou lorsque l'on opère dans des contextes avec des dispositifs de marques différentes. Il est devenu de fait la norme de facto dans les produits de haute qualité pour garantir une interopérabilité maximale. Le câblage est simple mais nécessite de l'attention, car il existe différentes modalités de configuration. Configuration à 2 fils : le mode le plus courant. Deux fils relient la sortie du contrôleur à l'entrée de contrôle de l'alimentateur (CV+, CV-). Dans cette configuration, l'alimentateur fournit également une tension de référence (généralement 10V) au contrôleur. L'inconvénient est que la chute de tension sur un câble long peut altérer légèrement le signal. Configuration à 3 ou 4 fils : utilisée dans des installations plus grandes ou pour plus de précision. Sépare le circuit d'alimentation du contrôleur (qui prend la puissance du réseau ou d'une autre source) du circuit de pur signal vers les alimentateurs. Cela élimine les effets de la chute de tension et permet de connecter beaucoup plus d'alimentateurs à un seul contrôleur sans dégradation du signal. C'est le choix professionnel pour les installations commerciales ou hôtelières de moyenne à grande taille. DALI (Digital Addressable Lighting Interface) n'est pas simplement une alternative au 0-10V : c'est un saut paradigmatique vers un contrôle entièrement numérique, bidirectionnel et à adressage individuel de chaque point lumineux dans une installation. Géré par la norme IEC 62386, DALI transforme l'éclairage d'un système « stupide » en un réseau intelligent de dispositifs communicants. Un système DALI est composé de : Contrôleur DALI (ou passerelle) : le cerveau du système. Il peut s'agir d'un panneau de contrôle dédié, d'une interface pour systèmes de gestion de bâtiment (BMS), ou d'un bridge qui convertit des protocoles comme KNX ou BACnet en commandes DALI. Dispositifs DALI (Alimentateurs/Drivers) : chaque alimentateur compatible DALI possède un microprocesseur intégré et une adresse unique attribuable. Il peut recevoir des commandes (allumer/éteindre, régler à X %, choisir un scénario) et envoyer des informations en retour (état, consommation énergétique, heures de fonctionnement, signalisation de panne). Bus DALI : une simple paire de fils (non polarisée) sur laquelle circulent les paquets de données numériques. Contrairement au 0-10V, le même bus peut contrôler jusqu'à 64 dispositifs adressés individuellement (ou 16 groupes, ou 16 scènes). La tension sur le bus est basse (environ 16V) et le courant limité. Le protocole DALI permet d'obtenir des avantages qui autrement seraient impensables, découvrons pourquoi. Adressage individuel et groupes dynamiques : vous pouvez commander des alimentateurs individuels depuis un seul panneau. Les dispositifs peuvent être assignés à des groupes logiques (par ex. « Façade Nord », « Bureaux Étage 1 ») de manière totalement flexible via logiciel, sans avoir à recâbler physiquement quoi que ce soit. Communication bidirectionnelle : l'alimentateur peut signaler une panne, un dépassement de température, ou envoyer des données sur la consommation en temps réel. C'est révolutionnaire pour la maintenance prédictive et la gestion énergétique. Régulation extrêmement stable et précise : le signal numérique est immunisé contre les perturbations électromagnétiques et la chute de tension sur les câbles, garantissant une régulation fluide et reproductible à 100 %. Scénarios d'éclairage complexes : il est possible de mémoriser dans le contrôleur jusqu'à 16 « scènes » lumineuses préconfigurées (par ex. « Réunion », « Présentation », « Nettoyage ») rappelables par une seule commande. Intégration avec BMS et domotique : c'est le protocole d'éclairage le plus diffusé et intégré dans les systèmes de gestion des bâtiments intelligents. Considérations : le coût par point lumineux est supérieur à un système analogique. Nécessite une programmation initiale par du personnel qualifié pour l'attribution des adresses et la configuration des groupes. C'est le choix obligatoire pour les bureaux d'entreprise, les hôtels, les musées, le retail haut de gamme et tous les projets où le contrôle, la flexibilité future et le diagnostic sont prioritaires. La définition « Clear » se réfère à une caractéristique constructive spécifique du transformateur d'isolement à l'intérieur de l'alimentateur. Dans les alimentateurs traditionnels, le noyau du transformateur est typiquement réalisé en ferrite, un matériau céramique ferro-magnétique de couleur noire ou gris foncé. Dans les alimentateurs « Clear » ou « Transformerless » (dans une acception constructive spécifique), le circuit utilise des topologies de commutation à haute fréquence qui peuvent se passer du gros transformateur en ferrite ou en utilisent un beaucoup plus petit, enroulé sur un noyau « clear » (transparent) de matériaux différents. Encombrement réduit : l'absence du volumineux transformateur permet de réaliser des alimentateurs particulièrement compacts et légers. Design moderne : souvent le châssis est en plastique blanc ou transparent de haute qualité, avec un aspect plus « technologique » et moins industriel. Silence : les transformateurs en ferrite, s'ils sont de mauvaise qualité ou soumis à des charges élevées, peuvent émettre un bourdonnement à basse fréquence (bruit magnétostrictif). Les alimentateurs clear sont virtuellement silencieux. Efficacité potentiellement supérieure : les topologies à haute fréquence peuvent atteindre des efficacités très élevées (>90 %). Ils sont le choix parfait pour les installations dans des environnements résidentiels haut de gamme ou commerciaux de design où l'alimentateur pourrait être partiellement visible ou installé dans des environnements « épurés » (par ex. dans un meuble de design, dans une niche ouverte, près de zones de vie). Ils sont souvent choisis pour leur aspect discret et la garantie d'un silence total. Il est important de vérifier qu'ils garantissent néanmoins l'isolement galvanique de sécurité, qui dans ces modèles est obtenu avec des techniques circuitales avancées et des composants de très haute qualité. Le TRIAC (Triode for Alternating Current) est un composant semi-conducteur qui fonctionne comme un interrupteur électronique pour le courant alternatif. Dans les gradateurs pour lampes traditionnelles, il contrôle la luminosité en « découpant » des portions de la forme d'onde sinusoïdale de la tension du réseau. Leading edge dimming (découpage de phase avant) : le TRIAC s'active après un certain retard depuis le début de chaque demi-onde positive/négative de la tension, « découpant » sa première partie. Le courant ne commence à circuler qu'à partir de ce point. C'est la technologie classique pour les lampes résistives (incandescentes, halogènes). Trailing edge dimming (découpage de phase arrière) : le TRIAC s'active au début de la demi-onde mais s'éteint avant qu'elle ne soit complétée, « découpant » sa queue. Cette technologie, réalisée souvent avec des transistors MOS (MOSFET), est beaucoup plus adaptée aux charges capacitives comme les alimentateurs à commutation des LED. Offre un démarrage plus doux, moins de bruit et réduit les problèmes d'interférence. Les alimentateurs LED à commutation présentent une impédance non linéaire. Lorsqu'ils sont connectés à un gradateur TRIAC, ils peuvent causer : Scintillement : à de faibles niveaux de gradation, la tension « découpée » fournie par le gradateur pourrait ne pas être suffisante pour démarrer et maintenir stable le circuit de l'alimentateur, provoquant un tremblement visible. Bruit acoustique (bourdonnement) : les composants internes (en particulier bobines et condensateurs) peuvent vibrer à la fréquence de commutation du gradateur. Plage de régulation limitée : la lumière pourrait ne pas s'éteindre complètement ou commencer à réguler seulement après que le bouton soit déjà à 20-30 %. Clignotements à l'allumage/extinction. La solution : pour une gradation TRIAC de qualité, il est fondamental d'utiliser des alimentateurs expressément déclarés « TRIAC-dimmable » ou « Leading/Trailing Edge dimmable ». Ceux-ci intègrent des circuits de compensation (circuits de démarrage et de maintien, « résistances de saignement ») qui simulent une charge résistive minimale, stabilisant le fonctionnement du gradateur et garantissant une régulation fluide, silencieuse et sur une large plage. Le choix du gradateur mural est tout aussi crucial : mieux vaut s'orienter vers des modèles de marque, spécifiques pour charges LED à faible puissance, de préférence à trailing edge. L'efficacité est le rapport entre la puissance en sortie (utile pour les LED) et la puissance absorbée par le réseau. Une efficacité de 90 % signifie que pour fournir 90W aux LED, l'alimentateur absorbe 100W de la prise, dissipant 10W en chaleur. Cherchez toujours des alimentateurs avec une efficacité ≥85 %, mieux si >90 % (surtout pour des puissances supérieures à 50W). Une haute efficacité signifie : facture d'électricité plus basse, moindre échauffement, plus grande fiabilité et durée de vie du composant. Les meilleurs modèles atteignent 94-95 %. Indique la résistance à la poussière et à l'eau. Elle est fondamentale pour l'environnement d'installation. IP20 : uniquement pour intérieurs secs (faux-plafonds, meubles, tableaux électriques fermés). Le plus courant. IP65 : étanche à la poussière et protégé contre les jets d'eau de toute direction. Peuvent être installés en cuisine, salle de bain (non en contact direct avec l'eau), extérieurs sous des gouttières ou dans des zones humides. Le châssis est scellé avec des joints. IP67 : imperméables à l'immersion temporaire (jusqu'à 1 mètre pendant 30 minutes). Pour installations au sol, dans un jardin, ou dans des situations avec risque d'inondation. Mesure l'efficacité avec laquelle l'alimentateur utilise le courant absorbé par le réseau. Un PF bas (par ex. 0,5) indique qu'il absorbe beaucoup de courant réactif, qui n'effectue pas de travail utile mais surcharge le réseau. Un PF élevé (≥0,9) est un indicateur de qualité de conception et d'un impact moindre sur le réseau électrique. Pour des installations d'une certaine envergure (surtout professionnelles/commerciales), c'est une exigence souvent obligatoire par les normes et pour optimiser les coûts énergétiques. La durée de vie d'un alimentateur de qualité est liée à la longévité de ses condensateurs électrolytiques. Cherchez des modèles qui spécifient une durée de vie à pleine charge et à une certaine température (par ex. 50 000 heures à 50 °C). La température de fonctionnement est cruciale : pour chaque 10 °C de plus, la durée de vie des condensateurs est divisée par deux. Choisir un alimentateur surdimensionné (avec une marge) le fait fonctionner plus frais, prolongeant sa vie. Une garantie de 3 à 5 ans est signe de sérieux du fabricant. Un bon alimentateur doit avoir de faibles niveaux de bruit électromagnétique conduit et rayonné (dans les limites des normes CE) pour ne pas perturber radios, TV, appareils audio. Le ripple est une petite ondulation résiduelle de la tension/courant en sortie. Un ripple trop élevé peut causer un scintillement imperceptible et stresser les LED, réduisant leur durée de vie. Les fiches techniques des meilleurs produits rapportent la valeur maximale de ripple (par ex. < 5 % de la tension nominale). Se tromper dans le dimensionnement est l'erreur la plus courante et la plus coûteuse. Suivez cette procédure infaillible : P_tot (W) = Puissance par mètre (W/m) * Longueur totale (m) [pour bandes LED] L'alimentateur ne doit jamais fonctionner à 100 % de sa capacité. Le travail à la limite génère une chaleur excessive, réduit drastiquement la durée de vie et augmente le risque de panne. On applique une marge de 20-30 % sur la puissance calculée. Parmi les valeurs commerciales standard (30W, 50W, 75W, 100W, 150W, 200W, etc.), choisissez celle immédiatement supérieure à votre calcul. Dans notre exemple, nous choisirons un alimentateur de 150 W. Vérifiez que la tension de sortie (12V ou 24V) correspond EXACTEMENT à celle de toutes les bandes et modules qui seront connectés. Dans un projet mixte, il pourrait être nécessaire d'utiliser deux alimentateurs séparés (par ex. un 24V pour les bandes et un CC pour le module). Si la distance entre l'alimentateur et le premier point de connexion de la bande est supérieure à 3-4 mètres, la chute de tension sur le câble d'alimentation peut devenir significative, surtout à 12V. Solutions : utiliser une alimentation à 24V (qui à puissance égale transporte la moitié du courant, divisant par deux la chute de tension). Augmenter la section des câbles de liaison (par ex. utiliser un câble de 1,5 mm² ou 2,5 mm² au lieu de 0,75 mm²). Positionner l'alimentateur le plus près possible de la charge, ou utiliser plusieurs alimentateurs répartis le long du parcours. Tous les alimentateurs ne se valent pas. Voici ce qu'il faut chercher au-delà du prix : Efficacité (η) : explicite, si possible avec un graphique la montrant à différentes charges. >90 % est excellent. Facteur de puissance (PF) : valeur à pleine charge. >0,90 est excellent, >0,95 est exceptionnel (souvent sur modèles avec correction active, PFC). Température de fonctionnement (Ta) : la plage de température ambiante dans laquelle l'alimentateur garantit les performances pleines (par ex. -25 °C ~ +50 °C). Plus elle est large, mieux c'est. Durée de vie (lifetime) : spécifiée en heures, à une certaine température (par ex. « 50 000 h @ Tc = 50 °C »). Plus elle est élevée, mieux c'est. Protections : la liste doit inclure : Short Circuit (SCP), Over Load (OLP), Over Voltage (OVP), Over Temperature (OTP). Certifications de sécurité : Marques CE (obligatoire), mais aussi RoHS (sans plomb), REACH, ENEC, UL (pour le marché USA) sont des signes de contrôle qualité. Garantie : une garantie de 2 à 5 ans indique la confiance du fabricant dans la durée de vie du produit. Un alimentateur de qualité se reconnaît aussi physiquement : Poids plus élevé (indique l'utilisation de composants robustes et de dissipateurs de chaleur adéquats). Dissipateurs en aluminium épais et bien fixés. Câbles de liaison flexibles et de section adéquate. Toutes les bornes de qualité, avec vis à tête plate qui ne coupent pas le cuivre. La sérigraphie sur la carte est précise, les composants sont bien soudés et ne bougent pas. L'alimentation LED se met à jour chaque jour davantage avec l'arrivée de nouveaux produits et de nouvelles technologies. Voici quelques nouveautés. Une tendance en forte croissance dans le commercial et le résidentiel haut de gamme. Utilise le câble réseau (Cat.5e/6/6a) pour fournir à la fois l'alimentation (jusqu'à 90W avec la norme PoE++ IEEE 802.3bt) et les données de contrôle à chaque point lumineux. Chaque appareil ou bande a besoin d'un petit driver PoE qui décode alimentation et signal. Les avantages sont énormes : réduction des câbles (un seul câble ethernet pour lumière et contrôle), alimentation en très basse tension de sécurité (48V), contrôle IP individuel de chaque point lumineux, intégration native avec les réseaux IT et les systèmes de building automation. Technique avancée qui combine deux méthodes de régulation dans un même driver : gradation analogique (0-10V) ou numérique (DALI) pour la régulation grossière + Modulation de Largeur d'Impulsion (PWM) à très haute fréquence (>20 kHz, imperceptible) pour la régulation fine à bas niveaux. Cela dépasse les limites de la gradation analogique pure, garantissant une régulation fluide et sans scintillement de 1 % à 100 % de la luminosité, même avec des LED qui ont typiquement des difficultés à réguler à de très faibles intensités. Deviennent de plus en plus courants pour l'éclairage de sécurité et d'urgence. En cas de coupure de courant, l'alimentateur passe automatiquement à l'alimentation par batterie, maintenant les lumières allumées (souvent à puissance réduite) pour la durée requise par la réglementation (1-3 heures). Ils s'intègrent parfaitement sans besoin de circuits séparés. La tendance va vers des alimentateurs de plus en plus petits, efficaces et avec une plus grande puissance spécifique (W par cm³). Certains modèles de dernière génération sont si compacts qu'ils peuvent être intégrés directement dans les profilés extrudés pour bandes LED, éliminant complètement la nécessité d'un boîtier d'alimentation séparé pour des installations linéaires jusqu'à 30-50W. Après avoir exploré chaque technologie, pesé chaque avantage et inconvénient, nous avons compris que l'alimentateur n'est pas un accessoire, mais le fondement stable sur lequel construire la qualité, la durabilité et l'efficacité de votre projet lumineux. Que vous éclairiez la bibliothèque du salon ou que vous conceviez l'éclairage architectural d'un hôtel de luxe, les principes restent les mêmes : compatibilité électrique, dimensionnement adéquat, qualité constructive et choix de la bonne interface de contrôle. Investir du temps dans la sélection et un petit surplus dans la qualité de l'alimentateur sera largement rentabilisé dans le temps, avec une lumière sans scintillement, une consommation optimisée, une sécurité maximale et une longévité qui dépassera toute attente. Choisir LED Point comme fournisseur signifie avoir à ses côtés non seulement des produits haut de gamme et testés, mais aussi la compétence technique pour vous accompagner à chaque étape, du projet à l'installation. Votre voyage vers l'éclairage parfait commence par le bon choix, aujourd'hui.Alimentateur analogique : 0/1-10V, 0-10V et 1-10V - différences subtiles et applications pratiques
0-10V : le protocole standard
1-10V : la variante avec « course morte »
0/1-10V : la version hybride et intelligente
Câblage et configurations pratiques
Alimentateur DALI : le protocole numérique pour l'éclairage professionnel
Architecture et fonctionnement
Avantages insurpassables pour les projets professionnels
Alimentateur « Clear » : quand l'esthétique est une exigence de conception
Avantages esthétiques et pratiques
Domaine d'application idéal
Alimentateur TRIAC : le gradateur du réseau 220V - Compatibilité LED
Le concept de « phase-cut » (découpage de phase)
Le défi de la compatibilité avec les LED
Au-delà de la puissance : les autres paramètres critiques pour le choix d'un alimentateur
Efficacité (η - Eta)
Classe de protection (IP)
Facteur de puissance (PF - Power Factor)
Durée de vie et garantie
Bruit électrique (EMI) et Ripple
Dimensionnement de l'alimentateur : la formule
Étape 1 : calculer la puissance totale de la charge (P_tot)
Ou : P_tot (W) = Puissance par module (W) * Nombre de modules
Exemple pratique complexe : Projet d'éclairage de cuisine. Vous avez 4 m de bande sous les placards (14,4 W/m) + 2 m de bande dans la hotte (9,6 W/m) + 1 module linéaire over-counter de 25 W.
Calcul : (4 m * 14,4 W/m) + (2 m * 9,6 W/m) + 25 W = 57,6 W + 19,2 W + 25 W = 101,8 Watts totaux.Étape 2 : appliquer la marge de sécurité de 20-30 %
P_alimentateur_minimale = P_tot * 1,25 (ou 1,30)
En reprenant l'exemple : 101,8 W * 1,25 = 127,25 Watts minimaux requis.Étape 3 : choisir la valeur commerciale et la tension correcte
Étape 4 : considérer la distance et la chute de tension
Comment évaluer la qualité d'un alimentateur : lire la fiche technique
Paramètres à rechercher
Construction et composants
L'avenir de l'alimentation LED : tendances et innovations
Power over Ethernet (PoE) pour l'éclairage
Gradation hybride (hybrid dimming)
Alimentateur avec batterie de secours intégrée
Miniaturisation et intégration
Alimentateur : un choix éclairé pour un éclairage parfait
