Alimentation 12 V : guide technique complet

Dans ce guide technique, nous explorerons tous les aspects pertinents de l'alimentation 12V : du fonctionnement électronique de base aux différences entre les divers circuits, du choix du dimensionnement correct aux protections de sécurité obligatoires, des séries professionnelles de Mean Well et Skydance  aux techniques de gradation intégrée, de l'installation câblée aux solutions intelligentes avec contrôle WiFi via l'application Tuya.

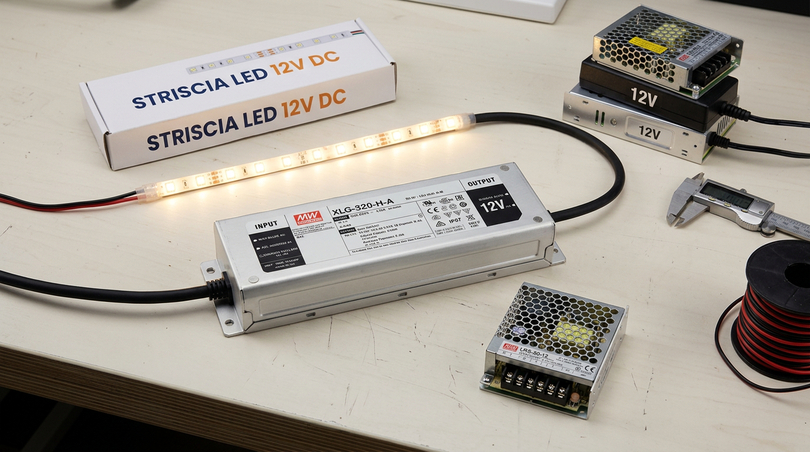

1. Qu'est-ce qu'une alimentation 12V : définitions et principes de base

Avant d'entrer dans le vif du sujet, il est utile de dissiper une confusion terminologique répandue. Lorsqu'on parle d'alimentation 12 volts, on fait référence, dans l'immense majorité des cas pratiques de l'éclairage LED, à une alimentation à découpage AC/DC : un dispositif électronique qui reçoit en entrée du courant alternatif à 230V (la tension domestique européenne, norme CEI EN 50160) et fournit en sortie du courant continu stabilisé à 12V DC. Le terme "transformateur", souvent utilisé comme synonyme dans le langage courant, est en réalité techniquement imprécis : le transformateur à proprement parler est un composant passif qui ne fonctionne qu'en courant alternatif (alternatif en entrée, alternatif en sortie, mais à une tension différente), alors qu'une alimentation moderne pour LED contient à l'intérieur non seulement un transformateur à haute fréquence, mais aussi un redresseur, un filtre, un régulateur et toute une série de circuits de contrôle et de protection qui en font un dispositif actif et stabilisé. Nous approfondirons cette distinction dans le paragraphe dédié.

Pourquoi le choix de l'alimentation 12V est-il si crucial ? Parce qu'une alimentation mal dimensionnée, de mauvaise qualité ou dépourvue des protections nécessaires peut compromettre l'ensemble du système de manière tout sauf anodine : rubans LED qui s'éteignent après quelques heures de fonctionnement, scintillements gênants visibles à l'œil nu ou enregistrables en vidéo (le fameux flicker), réduction progressive de la luminosité dans le temps, surchauffe des câbles, voire risque d'incendie dans les pires cas. À l'inverse, une alimentation correctement dimensionnée, construite selon les standards de qualité internationaux et installée dans les règles de l'art garantit un système LED qui maintient ses performances nominales pendant des dizaines de milliers d'heures, avec une consommation efficace et en toute sécurité pour les personnes et les biens.

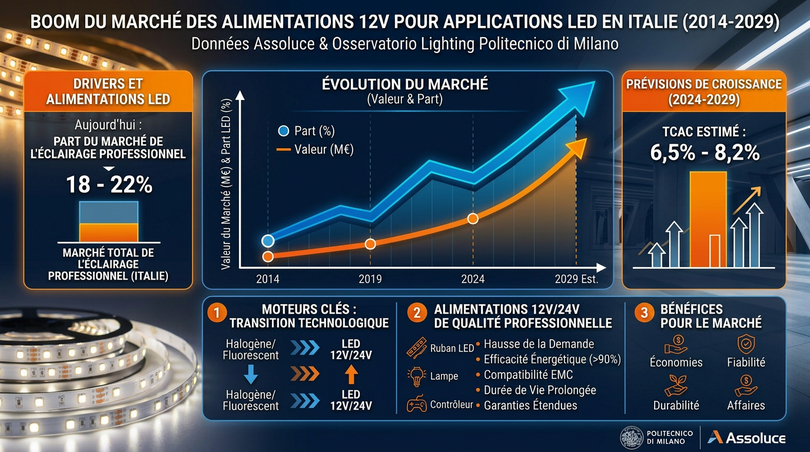

Le marché des alimentations 12 volts pour les applications LED a connu une croissance extraordinaire au cours de la dernière décennie. Selon les données sectorielles recueillies par Assoluce et par l'Observatoire Lighting du Politecnico di Milano, le segment des drivers et des alimentations pour LED représente aujourd'hui environ 18 à 22% de la valeur globale du marché de l'éclairage professionnel en Italie, avec un taux de croissance annuel composé (TCAC) estimé entre 6,5% et 8,2% sur la période 2024-2029. La transition de l'éclairage traditionnel halogène et fluorescent vers les technologies LED à basse tension a fait grimper la demande d'alimentations 12V et 24V de qualité professionnelle, avec une attention croissante portée à des thèmes tels que l'efficacité énergétique (les unités à découpage modernes dépassent facilement les 90% de rendement, contre 60-70% pour les anciens transformateurs toroïdaux), la compatibilité électromagnétique CEM, la durée de vie déclarée et les garanties commerciales étendues.

Pour comprendre en profondeur ce qu'est une alimentation 12V, il faut partir d'une définition techniquement rigoureuse : une alimentation 12V est un dispositif électronique actif dont la fonction est de recevoir en entrée de l'énergie électrique sous une forme (typiquement du courant alternatif à 230V, 50Hz dans le contexte européen, ou 110-120V à 60Hz dans le contexte nord-américain) et de la restituer en sortie sous une forme différente, à savoir du courant continu stabilisé avec une tension nominale de 12 volts. Cette transformation s'opère à travers une chaîne d'étages électroniques que nous verrons en détail dans le prochain chapitre, et le résultat final est une source d'énergie "propre", stable, sûre et adaptée à l'alimentation de charges électroniques sensibles comme les LED.

Dans le langage technique anglo-saxon, l'alimentation 12 volts est appelée 12V power supply, 12V DC power supply ou, lorsqu'on veut souligner la technologie interne, 12V switching power supply (en abrégé SPS ou SMPS, de switched-mode power supply). Dans le monde spécifique de l'éclairage LED, on utilise aussi le terme LED driver, bien que ce mot soit plus approprié pour les alimentations à courant constant utilisées avec des LED de haute puissance, tandis que pour les rubans LED à basse tension on parle correctement d'alimentation à tension constante (CV, constant voltage).

Les grandeurs électriques fondamentales

Pour parler des alimentations 12V en toute connaissance de cause, il faut avoir claires les quatre grandeurs électriques fondamentales qui les caractérisent : tension, courant, puissance et efficacité. La tension, mesurée en volts (V), représente la différence de potentiel électrique entre les deux pôles de la sortie : dans notre cas, elle est de 12V nominaux, avec des tolérances typiques de ±3% sur les modèles professionnels. Le courant, mesuré en ampères (A), représente la quantité de charge électrique qui peut circuler dans le circuit par unité de temps : les alimentations 12V commerciales sont disponibles dans une vaste gamme d'ampérages, de quelques dixièmes d'ampère jusqu'à 200 ampères et plus pour les unités industrielles les plus puissantes.

La puissance, mesurée en watts (W), est le produit de la tension et du courant : une alimentation 12V 3A délivre donc 36 watts nominaux (12V × 3A = 36W), une alimentation 12V 30A délivre 360 watts nominaux, une alimentation 12V 200 ampères atteint 2400 watts. L'efficacité, exprimée en pourcentage, indique le rapport entre la puissance utile en sortie et la puissance absorbée par le réseau : les alimentations à découpage 12V modernes de qualité atteignent des efficacités comprises entre 88% et 94%, tandis que les anciennes alimentations linéaires s'arrêtent souvent à 60-70%. La différence se traduit par une moindre consommation, une moindre surchauffe et une plus grande durée de vie.

À quoi sert une alimentation 12V

C'est peut-être la question la plus fréquente chez ceux qui s'approchent pour la première fois de ce composant. La réponse courte est : elle sert à fournir une énergie stable, sûre et de qualité à tout dispositif fonctionnant en 12 volts en courant continu. La réponse longue, plus utile, nécessite de passer en revue les principaux domaines d'application.

Dans le secteur de l'éclairage LED, l'alimentation 12V est le dispositif qui permet d'alimenter les rubans LED flexibles (les fameux rubans LED, disponibles en version monochromatique blanc froid, blanc naturel, blanc chaud, RGB, RGBW et RGBWW), les spots encastrables à basse tension, les appliques murales, les profilés en aluminium à LED intégré, l'éclairage architectural pour façades, l'éclairage de balisage pour escaliers, les enseignes lumineuses et les systèmes de rétroéclairage pour comptoirs, vitrines, meubles.

Dans le secteur de l'électronique grand public et des prototypes maker, l'alimentation 12V est la source d'alimentation standard pour les cartes Arduino (la plupart des modèles acceptent une entrée entre 7 et 12V via le jack DC), les Raspberry Pi compatibles (avec adaptateurs), les moteurs pas-à-pas et les moteurs DC, les cartes de développement pour l'IoT, les capteurs industriels, les imprimantes 3D de petite taille, les dispositifs Wemos et ESP32 en configuration avec régulateurs intégrés. Pour ces utilisations, une alimentation 12V 3A ou au maximum une alimentation 12V DC de 5 ampères est souvent suffisante.

Dans le secteur de la sécurité électronique et de la domotique, l'alimentation 12V alimente les caméras de vidéosurveillance analogiques et IP, les enregistreurs NVR et DVR de petite taille, les centrales d'alarme antieffraction, les sirènes externes autoalimentées (via une batterie tampon de secours), les serrures électriques pour portails et portes, les motorisations pour volets roulants et stores, les systèmes d'automatisation domestique basés sur des passerelles Zigbee ou Z-Wave alimentées en 12V.

Dans le secteur nautique, des camping-cars et du mobilier mobile, l'alimentation 12V remplit une fonction particulière : souvent, ce n'est pas elle qui génère l'énergie mais qui la reçoit des batteries de service, intégrée dans des convertisseurs et des chargeurs. Dans un contexte résidentiel, cependant, l'alimentation 12V d'accessoires nautiques ou de camping-cars (réfrigérateurs 12V, pompes à eau, lumières, ventilateurs) nécessite une alimentation 12V dédiée qui simule le comportement d'une batterie 12V lorsqu'on est connecté au réseau domestique.

Dans le secteur audio, l'alimentation 12V est souvent utilisée pour alimenter des autoradios installées à la maison (par exemple dans des laboratoires ou des garages), des amplificateurs car audio en configuration domestique pour tests et écoute, des tables de mixage et des périphériques audio professionnels de petite taille, des moniteurs de studio actifs d'entrée de gamme.

Histoire et évolution technologique

Pour apprécier la qualité des alimentations 12V modernes, il est utile de jeter un œil à l'évolution technologique du secteur. Jusqu'aux années 90, les alimentations linéaires basées sur des transformateurs toroïdaux ou à colonnes avec tôles en silicium dominaient. Il s'agissait de dispositifs lourds, encombrants, peu efficaces (60-70%) mais très robustes, capables de délivrer des courants élevés avec des tensions stables et une ondulation résiduelle très faible. Leur principale limite était le poids : une alimentation 12V 30 ampères linéaire pouvait peser 8 à 10 kg.

L'avènement de la technologie à découpage, perfectionnée dans les années 80 dans les domaines militaire et aérospatial, puis industrialisée dans les années 90 grâce à la baisse des coûts des composants à semiconducteurs, a révolutionné le secteur. Une alimentation à découpage 12V moderne de 30 ampères pèse moins d'1 kg, a une efficacité supérieure à 90%, intègre des protections électroniques intelligentes et coûte une fraction de son équivalent linéaire. Le sigle SMPS (Switched Mode Power Supply) ou S.P.S. (Switching Power Supply) identifie justement cette famille technologique, aujourd'hui absolument dominante sur le marché de l'éclairage LED et de l'électronique grand public.

Le terme "12 volts" ou "12V" est donc devenu synonyme non seulement d'une tension spécifique, mais d'une catégorie entière de produits, d'applications et d'installations : chaque fois que nous parlons de "basse tension" dans le domaine des LED, nous nous référons principalement aux 12V (et de plus en plus aux 24V, sur lesquels nous reviendrons dans le chapitre dédié à la comparaison).

2. Fonctionnement électronique interne : AC/DC, découpage, redresseur, filtre

Comprendre comment fonctionne internement une alimentation 12V n'est pas un exercice purement académique : c'est la base pour comprendre pourquoi certains modèles coûtent quelques dizaines d'euros et d'autres dépassent les 200 euros, pourquoi une alimentation de qualité dure quinze ans et une mauvaise six mois, pourquoi certaines alimentations produisent des interférences radio et d'autres non. Dans ce chapitre, nous ouvrirons idéalement le couvercle métallique d'une alimentation à découpage 12V moderne et analyserons les blocs fonctionnels qui la composent, en suivant le chemin que l'énergie parcourt de la prise de réseau jusqu'aux bornes de sortie.

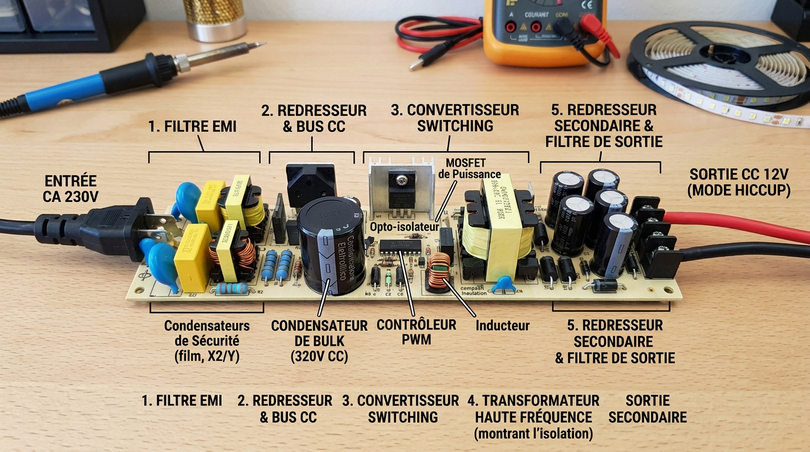

L'étage d'entrée et le filtre CEM

Le premier étage que nous rencontrons, juste après la prise de réseau, est le filtre CEM (Compatibilité Électromagnétique). Ce bloc est composé de condensateurs au film (typiquement X2 et Y1/Y2), de selfs de mode commun et de résistances de décharge. Sa fonction est double : d'une part, empêcher les interférences électromagnétiques générées en interne par l'alimentation de retourner sur le réseau et de perturber d'autres appareils (compatibilité CEM en sortie), d'autre part, protéger l'alimentation elle-même contre les interférences provenant du réseau électrique (immunité CEM). Un bon filtre CEM est ce qui distingue une alimentation 12V certifiée CE conforme aux normes EN 55015 et EN 61000 d'un produit bas de gamme non conforme.

Le redresseur et le bus DC

Après le filtre CEM, l'énergie rencontre le redresseur, constitué typiquement d'un pont de Graetz à quatre diodes (ou d'un pont intégré), qui convertit le courant alternatif à 230V en courant pulsé unidirectionnel. En aval du redresseur, on trouve un gros condensateur électrolytique (le fameux bulk capacitor ou condensateur de lissage) qui aplatit la pulsation et crée un bus DC à haute tension, typiquement autour de 320V continus. C'est l'un des points critiques de l'alimentation : la qualité, la température nominale (105°C pour les modèles de qualité) et la capacité du condensateur de lissage influencent directement la durée de vie de l'appareil entier. Les meilleurs fabricants, dont Mean Well, utilisent des condensateurs de marques japonaises (Rubycon, Nichicon, Nippon Chemi-Con) avec une durée de vie garantie de 10 000 heures à 105°C, tandis que les produits économiques montent souvent des condensateurs chinois sans marque avec une durée de vie effective de 2 000 à 3 000 heures.

Le convertisseur à découpage

Du bus DC à haute tension, l'énergie passe au convertisseur à découpage proprement dit. Ici, un transistor de puissance (typiquement un MOSFET à haute tension, ou un IGBT dans les unités de plus grande puissance) commute à des fréquences élevées (de 30 kHz jusqu'à 200 kHz dans les modèles les plus avancés) sous le contrôle d'un circuit intégré dédié (le contrôleur PWM). Les topologies les plus répandues dans les alimentations à découpage 12V pour LED sont le flyback pour les puissances les plus basses (jusqu'à 60-100W) et le LLC résonant ou convertisseur forward pour les puissances moyennes à élevées (au-delà de 150W). Les séries HLG et XLG de Mean Well utilisent des topologies LLC qui permettent d'atteindre des efficacités de 94% avec des émissions électromagnétiques très faibles.

Le transformateur à haute fréquence

Le transistor commuté pilote le primaire d'un transformateur à haute fréquence, construit avec un noyau en ferrite plutôt qu'en tôles de fer. La fréquence élevée permet d'utiliser des noyaux beaucoup plus petits et légers par rapport à ceux qui seraient nécessaires à 50 Hz : c'est pourquoi une alimentation à découpage 12V de 100W pèse 500 grammes alors que son équivalent linéaire pèserait 4 à 5 kg. Le transformateur à haute fréquence remplit deux fonctions : abaisser la tension des 320V du bus DC aux 12V nominaux, et fournir l'isolation galvanique entre le côté primaire (connecté au réseau dangereux) et le côté secondaire (les 12V sûrs qui iront au ruban LED). Cette isolation, dimensionnée pour résister à des impulsions de plusieurs kV, est ce qui rend sûr le fait de toucher les bornes de sortie d'une alimentation certifiée.

Le redresseur secondaire et le filtre de sortie

Au secondaire du transformateur, la tension est encore alternative, mais à haute fréquence. Un second redresseur (typiquement avec des diodes Schottky à faible chute, ou avec des MOSFET en configuration de redressement synchrone dans les unités les plus performantes) la convertit en continu. Un second groupe de condensateurs et d'inductances (le filtre de sortie) élimine les résidus de commutation et fournit les 12V DC propres et stabilisés que nous verrons aux bornes. L'ondulation résiduelle (ripple), c'est-à-dire l'ondulation résiduelle sur la tension continue, est un paramètre de qualité : les alimentations 12V Mean Well haut de gamme ont une ondulation inférieure à 1% (120 mV crête à crête sur 12V), tandis que les produits économiques peuvent atteindre 3 à 5%.

Le circuit de contrôle et de rétroaction

L'ensemble de la commutation est régi par un circuit de contrôle qui reçoit continuellement en rétroaction la tension de sortie (via un optocoupleur qui maintient l'isolation galvanique) et règle instant par instant le rapport cyclique du transistor à découpage pour maintenir les 12V stables indépendamment de la charge (gradation du LED, allumages et extinctions, variations de température). C'est la différence fondamentale entre une alimentation stabilisée et une non stabilisée : la présence d'une boucle de rétroaction active qui maintient la tension constante.

Les protections électroniques

Une alimentation 12V de qualité intègre plusieurs protections électroniques :

• OCP (Protection contre les surintensités) contre les surcharges en courant ;
• OVP (Protection contre les surtensions) contre les survoltages ;
• SCP (Protection contre les courts-circuits) contre les courts-circuits sur les bornes de sortie ;
• OTP (Protection contre la surchauffe) contre la surchauffe de l'unité.

Ces protections interviennent de différentes manières : certaines limitent le courant délivré (mode foldback), d'autres interrompent complètement la sortie jusqu'à la réinitialisation manuelle (mode latch-off), d'autres encore réessayent automatiquement après quelques secondes (mode hoquet/hiccup). Tous les modèles Mean Well distribués par Ledpoint intègrent ces quatre protections en standard.

Que contient une alimentation économique (et ce qui lui manque) ?

En général, le filtre CEM (cause d'interférences radio sur le reste de l'installation électrique), le condensateur de lissage (durée de vie réduite), la qualité du transformateur (saturation magnétique à pleine puissance), le nombre de protections (souvent seulement OCP, sans OVP ni OTP), et la marge de sécurité du transistor à découpage (souvent utilisé à 90% de sa limite) sont absents ou sous-dimensionnés. Tout cela se traduit par un produit qui fonctionne pendant quelques mois puis cède, peut-être en endommageant avec lui le ruban LED connecté.

3. 12V continu ou alternatif ?

La question "Le 12V est-il une tension continue ou alternative ?" est parmi les plus fréquentes, et mérite une réponse articulée car elle touche un point de confusion réel. Le sigle "12V" indique seulement l'intensité de la tension, pas sa forme d'onde : il peut donc faire référence à 12V en courant continu (12V DC, de l'anglais Direct Current) ou à 12V en courant alternatif (12V AC, de l'anglais Alternating Current). Dans le contexte de l'éclairage LED à basse tension, et plus précisément dans toutes les alimentations 12V distribuées par Ledpoint, nous parlons toujours et uniquement de 12V DC, c'est-à-dire de courant continu.

Que signifie 12V DC

Le sigle 12V DC (ou 12vdc, écrit attaché) signifie "12 volts en courant continu" : une tension constante dans le temps, avec un pôle positif et un pôle négatif bien définis. Toutes les LED, étant des diodes à semiconducteur, fonctionnent en courant continu : pour les allumer, il faut donc nécessairement une tension DC. Les 12V DC sont les 12 volts continus qui sortent des bornes de sortie d'une alimentation à découpage après que tout le processus de conversion, de redressement et de filtrage décrit dans le chapitre précédent a été complété.

Que signifie 12V AC

Le sigle 12V AC (ou alimentation ac 12v dans certains contextes) signifie "12 volts en courant alternatif" : une tension qui oscille dans le temps entre une valeur positive et une valeur négative, typiquement avec une fréquence de 50 Hz en Europe. Les 12V AC étaient utilisés historiquement avec les lampes halogènes à basse tension (les classiques spots dichroïques GU5.3 de 20-50W) et étaient produits par de simples transformateurs toroïdaux. Dans le monde des LED, les 12V AC ont pratiquement disparu : toutes nos alimentations 12V  fournissent en sortie du 12V DC stabilisé.

Attention : certaines anciennes installations d'éclairage halogène avec transformateurs toroïdaux 12V AC sont encore aujourd'hui converties en LED. Dans ces cas, il est possible d'utiliser des rubans LED spécifiques AC/DC avec pont redresseur intégré, ou (solution plus correcte) de remplacer l'ancien transformateur toroïdal par une alimentation 12V DC à découpage moderne.

Reconnaître la polarité

Si vous vous demandez comment reconnaître la polarité des fils d'une alimentation et quel est le fil positif et négatif d'une alimentation 12V, vous vous posez des questions opérationnelles critiques, car connecter le ruban LED à l'envers peut endommager les LED (même si la plupart des rubans LED monochromatiques sont protégés par une diode de blocage) ou empêcher l'allumage. Les conventions internationales établissent que le pôle positif (+) soit identifié par la couleur rouge, et le pôle négatif (–) par la couleur noire ou bleue. Sur le bornier de l'alimentation, les bornes sont toujours sérigraphiées avec les symboles "+V" et "-V" ou "V+" et "V-". En cas de doute, un multimètre réglé sur l'échelle DC permet de vérifier la polarité : la sonde rouge va sur la borne positive et la sonde noire sur la négative pour lire une valeur de +12V : si nous lisions -12V, cela signifierait que les sondes sont inversées.

4. Différences entre alimentation, transformateur, chargeur et driver

L'un des domaines de plus grande confusion terminologique dans le monde de l'alimentation 12V concerne la distinction entre alimentation, transformateur, chargeur de batterie et driver LED. Souvent, ces termes sont utilisés comme synonymes dans le langage courant, mais en réalité, ils identifient des dispositifs techniquement différents, chacun avec une fonction spécifique et des critères de choix propres. Comprendre les différences permet d'éviter des erreurs d'achat et d'installation qui peuvent compromettre le fonctionnement de l'ensemble du système d'éclairage.

Différence entre alimentation et transformateur

Un transformateur au sens strict est un composant électromagnétique passif constitué de deux ou plusieurs enroulements de cuivre sur un noyau magnétique, qui transforme une tension alternative d'une certaine valeur en une autre tension alternative de valeur différente. Un transformateur pur ne fonctionne qu'en courant alternatif, tant en entrée qu'en sortie : AC in, AC out.

Une alimentation, en revanche, est un dispositif électronique actif et complexe qui, outre à contenir en interne un transformateur (à haute fréquence dans les modèles à découpage, à 50 Hz dans les anciens modèles linéaires), inclut également des redresseurs, des filtres, des régulateurs et des circuits de contrôle, et fournit en sortie du courant continu stabilisé : AC in, DC out. Donc, chaque alimentation contient un transformateur, mais tout transformateur n'est pas une alimentation.

Dans le langage commercial, cependant, le mot transformateur est souvent utilisé improprement comme synonyme d'alimentation : lorsqu'on demande dans un magasin "un transformateur pour rubans LED", on entend en réalité une alimentation 12/24/48 volts DC.

Différence entre alimentation et chargeur de batterie

Cette question est encore plus importante car une erreur ici peut endommager sérieusement la batterie. Un chargeur est un dispositif spécifiquement conçu pour recharger des batteries d'un certain type (plomb-acide, AGM, gel, lithium) : il possède des courbes de charge programmées, des phases de bulk/absorption/float, un contrôle du courant et de la tension en fonction de l'état de charge de la batterie. Un chargeur pour batterie 12V délivre en réalité des tensions variables de 13,5V à 14,8V selon la phase de charge.

Une alimentation 12V, en revanche, délivre une tension fixe et stable de 12V, sans aucune intelligence de charge. Utiliser une alimentation à la place d'un chargeur pour recharger une batterie est erroné et dangereux : la batterie ne serait pas chargée correctement (la tension de 12V n'est pas suffisante pour recharger une batterie qui est justement déchargée à 12V), et dans le cas d'une alimentation avec un courant de sortie suffisant, on pourrait surchauffer la batterie.

À l'inverse, utiliser un chargeur à la place d'une alimentation pour alimenter un ruban LED est tout aussi erroné : la tension variable entre 13,5 et 14,8V grillerait rapidement les LED, conçues pour 12V nominaux ±5%.

Driver LED à courant constant vs alimentation à tension constante

Dans le monde spécifique de l'éclairage LED, il existe une distinction supplémentaire qui prête souvent à confusion même pour les techniciens experts : celle entre les drivers LED à courant constant (CC, constant current) et les alimentations LED à tension constante (CV, constant voltage). Les rubans LED à 12V et à 24V sont des charges à tension constante : ils intègrent des résistances de limitation qui fixent le courant, et nécessitent simplement que la tension appliquée soit stable à 12V (ou 24V). Il leur faut donc une alimentation 12V CV.

Les LED de puissance individuelles ou les plaques LED COB à haute puissance utilisées dans les spots professionnels, en revanche, sont des charges à courant constant : elles nécessitent un driver qui fournisse un courant fixe (ex. 350 mA, 700 mA, 1050 mA, 1400 mA) avec une tension variable en fonction du nombre de LED en série. Pour celles-ci, il faut un driver CC spécifique, pas une alimentation CV.

Caractéristiques techniques fondamentales : puissance, ampères, efficacité, protections

Lorsqu'on évalue une alimentation 12V, il est essentiel de savoir lire et interpréter les caractéristiques techniques déclarées par le fabricant, car ce sont elles qui déterminent l'adéquation du produit pour l'application spécifique et permettent une comparaison objective entre différents modèles. Dans ce chapitre, nous passerons en revue tous les paramètres techniques principaux, en expliquant pour chacun la signification, les valeurs typiques du marché et l'impact pratique sur le choix.

Tension d'entrée et plage AC

La tension d'entrée indique la plage de tensions du réseau dans laquelle l'alimentation fonctionne correctement. Les alimentations 12V modernes ont typiquement une plage universelle 90-264V AC, 47-63 Hz, qui permet de les utiliser partout dans le monde sans commutateurs : des réseaux européens à 230V/50Hz à ceux nord-américains à 120V/60Hz, jusqu'aux japonais à 100V/50Hz. C'est un grand avantage par rapport aux anciens modèles qui nécessitaient des commutateurs manuels 115V/230V avec risque de brûlure s'ils étaient mal positionnés.

Tension de sortie et tolérance

La tension de sortie nominale est de 12V, mais il y a une tolérance déclarée. Sur les alimentations 12V Mean Well de gamme moyenne (séries LPV, APV), la tolérance est typiquement de ±5% (donc 11,4 - 12,6V), tandis que sur les modèles professionnels (séries HLG, XLG) elle descend à ±3% ou moins. Certains modèles ont un trimmer de réglage (potentiomètre) qui permet de régler la tension de sortie dans une fenêtre de ±10% (10,8 - 13,2V) : utile pour compenser la chute de tension sur de longs câbles.

Courant de sortie et ampères

Le courant de sortie exprimé en ampères est la valeur maximale que l'alimentation peut délivrer de manière continue : les ampères indiquent la capacité de l'alimentation à fournir du courant, et doivent être supérieurs ou égaux au courant absorbé par la charge. Une alimentation 12V 3A peut alimenter des charges jusqu'à 36W (12V × 3A), une alimentation 12V DC de 5A jusqu'à 60W, une alimentation 12V 30A jusqu'à 360W, une alimentation 12V 30 ampères pour des applications plus lourdes, jusqu'à l'alimentation 12 volts 100 ampères (1200W) et l'alimentation 12V 200 ampères (2400W) utilisées dans le domaine industriel pour les grandes enseignes LED, l'audio professionnel, les systèmes automobiles de test.

Puissance nominale

La puissance nominale en watts est le produit de la tension et du courant de sortie (P = V × I), et c'est le paramètre de référence le plus utilisé commercialement. Les tranches de puissance les plus répandues dans les alimentations 12V pour LED sont : 8W, 15W, 20W, 35W, 50W, 60W, 75W, 100W, 120W, 150W, 200W, 240W, 320W, 480W, 600W. Pour les applications industrielles, il existe des unités de 1000W et plus, mais hors de portée pour le grand public.

Efficacité énergétique

L'efficacité d'une alimentation 12V indique le rapport entre la puissance utile en sortie et la puissance absorbée par le réseau. Les alimentations à découpage modernes déclarent des efficacités entre 85% et 94%. Une différence qui semble petite a en réalité des impacts significatifs à long terme : une alimentation 12V de 200W avec une efficacité de 88% dissipe en chaleur 23W (200/0,88 = 227W absorbés, 27W perdus) tandis que la même de 200W avec une efficacité de 94% ne dissipe que 13W. En un an de fonctionnement continu, la différence est de 87 kWh, soit environ 30 euros de facture. Sur un parc de 100 alimentations dans un grand projet de commerce de détail, nous parlons de 3 000 euros/an de différence.

Facteur de Puissance (FP) et PFC

Le facteur de puissance (FP) indique à quel point le courant absorbé par le réseau est en phase avec la tension. Un FP de 1,00 (idéal) signifie un alignement parfait. Les alimentations 12V avec PFC actif (Correction Active du Facteur de Puissance) atteignent des FP de 0,95 à 0,99, tandis que celles sans PFC s'arrêtent à 0,5-0,6. Dans le domaine résidentiel, le FP n'est pas facturé, mais pour les installations commerciales et industrielles, la présence du PFC est importante pour éviter des pénalités sur la puissance réactive. Toutes les séries Mean Well au-dessus de 75W (HLG, XLG, ELG) ont le PFC actif en standard.

Ondulation résiduelle (Ripple) et bruit

L'ondulation résiduelle (ripple) est l'ondulation résiduelle sur la tension de sortie continue, exprimée en millivolts crête à crête. Pour les rubans LED, une ondulation inférieure à 1-2% est souhaitable pour éviter les effets de scintillement (flicker) visibles surtout lors de prises de vue vidéo ou en cas d'observation prolongée. Mean Well déclare des ondulations typiques entre 120 et 240 mV sur une sortie 12V (1-2%), des valeurs excellentes pour les applications d'éclairage.

Degré de protection IP

Le degré de protection IP (Ingress Protection) selon la norme IEC 60529 indique la résistance de l'enveloppe à la pénétration des solides (premier chiffre) et des liquides (deuxième chiffre). Pour les alimentations 12V, les degrés les plus courants sont : IP20 (usage intérieur uniquement en lieu sec, boîtier ouvert), IP40 (boîtier fermé sans protection contre les liquides), IP65 (totalement protégé contre la poussière et résistant aux jets d'eau), IP67 (totalement protégé contre la poussière et résistant à l'immersion temporaire jusqu'à 1 mètre). Pour les installations extérieures, dans la salle de bain ou dans les environnements humides, un minimum d'IP65 est obligatoire, mieux encore IP67.

Température de fonctionnement et déclassement (derating)

La température de fonctionnement d'une alimentation 12V est définie par la plage de température ambiante dans laquelle l'unité peut opérer. Les valeurs typiques de Mean Well sont -30°C / +70°C (température du boîtier), avec un déclassement de la puissance en sortie au-delà de 50°C ambiants. Cela signifie qu'une alimentation de 200W installée à 25°C délivre effectivement 200W, mais à 60°C elle ne délivre que 140W pour ne pas s'endommager. La température est un facteur critique pour la durée de vie : tous les 10°C de température ambiante supplémentaires divisent statistiquement par deux la durée de vie des condensateurs électrolytiques internes (règle d'Arrhenius).

Durée de vie (MTBF) et garantie

La durée de vie d'une alimentation 12V est exprimée à travers deux paramètres : MTBF (Mean Time Between Failures) en heures, et durée commerciale déclarée en années. Mean Well déclare des MTBF entre 700 000 et 3 000 000 d'heures selon les modèles (calculés selon la norme MIL-HDBK-217F), et offre des garanties commerciales de 2 ans (série d'entrée) jusqu'à 7 ans (série HLG).

6. Types d'alimentations 12V : linéaire, à découpage, indoor, outdoor, smart

Le marché des alimentations 12V est aujourd'hui peuplé d'une très vaste gamme de types de construction, chacun optimisé pour des scénarios d'application spécifiques. Connaître les différences entre les différentes familles est la première étape pour s'orienter dans le choix et éviter d'acheter un produit inadapté à son contexte d'utilisation. Dans ce chapitre, nous passons en revue les principales catégories marchandes.

Alimentations linéaires 12V

Les alimentations linéaires 12V représentent la technologie historique, aujourd'hui presque totalement supplantée par le découpage mais encore présente dans des applications de niche. Elles sont basées sur un grand transformateur à 50 Hz, un redresseur, un gros condensateur de filtre et un régulateur linéaire (typiquement un transistor de puissance piloté par une référence de tension). Leurs avantages sont : ondulation très faible, bruit électromagnétique très faible, simplicité circuitale, robustesse. Leurs inconvénients : poids élevé (5-10 kg pour une alimentation 12V 30 ampères), encombrement, faible efficacité (60-70%), surchauffe. Elles sont encore utilisées en audio HiFi haut de gamme, en laboratoire pour des mesures de précision, dans certains dispositifs médicaux. Pour l'éclairage LED, elles sont pratiquement absentes.

Alimentations à découpage 12V

Les alimentations à découpage 12V (SMPS) sont le standard actuel du marché. Il s'agit d'alimentations 12V qui utilisent la technologie de commutation à haute fréquence décrite au chapitre 2, avec tous les avantages de légèreté, d'efficacité et de compacité.

Alimentations de laboratoire (de table)

Les alimentations de table sont des unités à tension et courant réglables, dotées d'écrans numériques, de boutons de réglage, de protections configurables. Elles permettent de simuler différentes charges, de tester des prototypes, d'alimenter des dispositifs à tension variable. Elles ne sont cependant pas ce qu'il faut pour alimenter un ruban LED installé dans une habitation : pour cela, il faut les alimentations 12V à tension fixe décrites dans les autres paragraphes.

Alimentations indoor (boîtier plastique)

Les alimentations 12V pour usage intérieur sont caractérisées par des boîtiers en plastique isolant, des degrés IP de IP20 à IP40, des dimensions compactes. Elles sont conçues pour être installées à l'intérieur de meubles, de faux plafonds, de gorges lumineuses, de niches. Les séries Mean Well APV et LPV sont les références du marché pour ce segment.

Alimentations outdoor (boîtier métallique)

Les alimentations 12 volts pour usage extérieur ont des boîtiers métalliques (aluminium moulé sous pression ou tôle traitée), des degrés IP65 ou IP67, une résistance aux températures extrêmes, une protection antisel dans certaines variantes. Les séries XLG et HLG de Mean Well sont les références.

Alimentations portables

Les alimentations 12V portables sont conçues pour un usage mobile : chantiers, événements temporaires, démonstrations. Elles intègrent souvent des batteries tampon et des prises multiples.

Alimentations industrielles

Les alimentations industrielles 12V ont des puissances élevées (300-2000W), un montage sur rail DIN ou mural, des certifications renforcées, des MTBF très élevés. Elles sont conçues pour des applications d'automatisation, de contrôle de machines, d'éclairage industriel, de signalisation. Les séries SDR et DR de Mean Well sont le standard.

Alimentations universelles

Les alimentations universelles 12V sont des unités qui acceptent n'importe quelle tension de réseau mondiale (90-264V AC) et peuvent donc être utilisées dans n'importe quel pays sans adaptateurs. Pratiquement toutes les SMPS modernes de qualité sont universelles.

Alimentations smart (WiFi, RF, application)

La nouvelle génération d'alimentations 12V smart intègre des récepteurs RF 2.4GHz, des modules WiFi, une compatibilité avec les applications (Tuya, Smart Life, eWeLink). Elles permettent de contrôler le ruban LED par télécommande ou smartphone sans avoir à ajouter des contrôleurs séparés. Les séries Skydance PB, PH et les modèles LPV-WT de Mean Well/Skydance en sont des exemples.

Alimentations gradables (dimmables)

Les alimentations 12V gradables permettent de varier la puissance en sortie via des signaux de contrôle : Triac/ELV (variateur mural traditionnel), 0-10V (systèmes professionnels), DALI/DALI-2 (systèmes GTB), PWM (contrôleurs pour LED), Push-Dim (bouton poussoir). Les séries Mean Well PWM et Skydance TE sont les références.

7. Comment choisir l'alimentation 12V : la règle des 20%

Le choix correct de l'alimentation 12V est probablement l'aspect sur lequel on commet le plus d'erreurs, même de la part de techniciens ayant une bonne expérience. Les questions "comment choisir alimentation 12v", "comment choisir une alimentation", "comment choisir la bonne alimentation", "comment comprendre quelle alimentation utiliser" sont parmi les plus récurrentes, et méritent une procédure structurée.

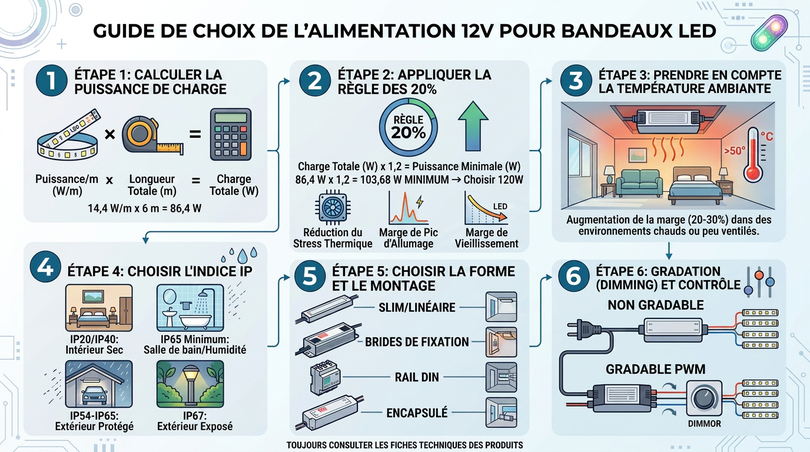

Étape 1 : calculer la puissance de la charge

La première étape pour choisir correctement une alimentation 12 volts est de calculer la puissance absorbée par la charge. Pour un ruban LED, le calcul est simple : on multiplie la puissance par mètre (déclarée sur la fiche technique du ruban) par la longueur totale installée. Exemple : ruban LED 14,4 W/m installé sur 6 mètres = 86,4 W au total.

Étape 2 : appliquer la règle des 20%

C'est ici qu'intervient la règle des 20% recommandée : l'alimentation 12V doit avoir une puissance nominale supérieure d'au moins 20% par rapport aux besoins réels de la charge. Dans notre exemple : 86,4 W × 1,2 = 103,68 W minimum. On choisirait donc une alimentation de 120 W nominaux (la tranche commerciale la plus proche).

Pourquoi cette règle ? Trois raisons techniques fondamentales :

• Premièrement : contrainte thermique réduite. Une alimentation qui travaille à 70% de sa puissance nominale est significativement moins chaude qu'une qui travaille à 100%, et cela prolonge la durée de vie des condensateurs électrolytiques internes selon la règle d'Arrhenius.
• Deuxièmement : marge pour les pics d'allumage. Les LED, à l'allumage, peuvent absorber des courants d'appel supérieurs au régime nominal.
• Troisièmement : marge pour le vieillissement. Les rubans LED ont tendance à absorber légèrement plus de courant avec le temps en raison de l'augmentation de la résistance des contacts et du vieillissement des puces.

Étape 3 : considérer la température ambiante

La température ambiante influence la puissance délivrable (déclassement). Si l'alimentation 12V est installée dans un faux plafond peu ventilé, dans une niche fermée ou dans un environnement extérieur estival, la température interne peut facilement dépasser les 50°C, obligeant l'alimentation à réduire la puissance délivrée. Dans ces cas, il est prudent d'appliquer une marge supplémentaire de 20 à 30% par rapport aux 30% standards déjà conservateurs.

Étape 4 : choisir le degré IP

En fonction de l'environnement d'installation, on choisit le degré IP correct.

• Intérieur sec : IP20-IP40. Intérieur humide (salle de bain, cuisine près de l'évier) : IP65 minimum.
• Extérieur protégé de la pluie directe (sous avant-toit) : IP54-IP65.
• Extérieur exposé : IP67.
• Sous l'eau ou immersion : IP68 (rare pour les alimentations 12V, plus courant pour les LED elles-mêmes).

Étape 5 : choisir la forme et le montage

Pour l'intégration dans les meubles et les profilés LED, choisir des modèles slim et linéaires comme la série Mean Well SLD. Pour une installation murale ou sur support, choisir des modèles avec brides de fixation intégrées comme HLG, XLG. Pour un montage sur rail DIN dans les armoires électriques, choisir les séries industrielles DR/SDR. Pour les espaces réduits et cachés, choisir des modèles encapsulés IP67 de la série LPV.

Étape 6 : gradation et contrôle

Si la gradation est requise, choisir des modèles spécifiques gradables (PWM, TE, PB). Sinon, choisir des modèles à tension fixe et ajouter éventuellement des contrôleurs PWM externes.

Séries Mean Well APV, LPV, SLD pour usage intérieur

Les séries Mean Well pour usage intérieur représentent le cœur commercial du marché des alimentations 12V pour l'éclairage LED à charge basse et moyenne. Ledpoint distribue officiellement ces trois familles dans les versions 12V, chacune conçue pour un profil d'application spécifique.

Série APV : compacts, économiques, fiables

La série APV de Mean Well comprend des alimentations 12V compactes avec des puissances de 8W à 35W. Les modèles 12V les plus répandus sont APV-8-12 (8W, 0,67A), APV-12-12 (12W, 1A), APV-16-12 (16W, 1,3A), APV-25-12 (25W, 2,1A), APV-35-12 (35W, 2,9A). Elles se caractérisent par : boîtier en plastique entièrement encapsulé, degré IP42, protections contre les courts-circuits et les surcharges, efficacité jusqu'à 84%, plage de tension d'entrée universelle 90-264V AC, dimensions extrêmement compactes idéales pour l'intégration dans les lampes, les meubles, les appliques. Elles sont le choix idéal pour les petits rubans LED de balisage, les rétroéclairages de meubles, les spots décoratifs de faible puissance.

Série LPV : l'incontournable IP67

La série LPV est probablement la famille d'alimentations 12 volts la plus vendue en Europe pour les applications LED. Elle comprend des modèles de 20W à 150W : LPV-20-12 (20W, 1,67A), LPV-35-12 (35W, 2,9A), LPV-60-12 (60W, 5A), LPV-100-12 (100W, 8,5A), LPV-150-12 (150W, 12,5A). Les caractéristiques distinctives sont : degré IP67 total (entièrement encapsulé dans de la résine), excellent pour les environnements humides, les extérieurs protégés et les installations semi-étanches ; boîtier en plastique léger ; efficacité typique 84-86% ; protections contre les courts-circuits, surcharges, survoltages. Le modèle LPV-150-12 est l'un des plus demandés pour les installations résidentielles moyennes (cuisines, salles de bain, faux plafonds). La version LPV-150-12-WT intègre un module WiFi compatible Tuya Smart, permettant de contrôler le ruban LED connecté directement depuis une application smartphone sans contrôleurs externes.

Série SLD : slim pour l'intégration dans les appareils

La série SLD est conçue spécifiquement pour être intégrée à l'intérieur des appareils d'éclairage, des meubles, des profilés en aluminium. Les modèles 12V les plus répandus sont SLD-25-12 (25W), SLD-50-12 (50W), SLD-80-12 (80W). Caractéristiques : format slim et linéaire, idéal pour cacher l'alimentation dans un large profilé LED, respect des normes de sécurité EN61347 pour l'intégration dans les appareils d'éclairage, classe II (double isolation, ne nécessite pas de mise à la terre) ; efficacité jusqu'à 87%, garantie 3 ans. Particulièrement appréciée des concepteurs d'éclairage et des ébénistes pour le design intégré.

9. Séries Mean Well XLG et HLG pour usage extérieur et professionnel

Pour les applications extérieures, professionnelles, architecturales et industrielles, les séries XLG et HLG de Mean Well représentent l'état de l'art des alimentations 12V. Ce sont des unités au cœur technologique avancé (topologie LLC résonante), boîtier métallique en aluminium moulé sous pression, degré IP67, protections renforcées, certifications multiples et garantie commerciale jusqu'à 7 ans.

Série XLG : l'équilibre parfait

La série XLG comprend des alimentations 12 volts d'extérieur de milieu/haut de gamme. Les modèles les plus demandés sont XLG-75-12 (75W), XLG-100-12 (100W), XLG-150-12 (150W), XLG-200-12 (200W). Caractéristiques distinctives : boîtier métallique IP67, protection contre les surtensions transitoires 6kV/4kV (ligne/neutre), efficacité jusqu'à 91%, PFC actif (FP > 0,95), plage de température -40°C/+90°C, fixation murale ou sur rail. Elles sont le choix idéal pour l'éclairage architectural de façades, l'éclairage paysager extérieur, l'éclairage public décoratif, les vitrines commerciales extérieures, les enseignes lumineuses protégées.

Série HLG : le haut de gamme

La série HLG est la référence absolue pour les alimentations 12V professionnelles. Elle comprend des modèles de 40W à 600W : HLG-40H-12, HLG-60H-12, HLG-80H-12, HLG-120H-12, HLG-150H-12, HLG-185H-12, HLG-240H-12, HLG-320H-12, HLG-480H-12, HLG-600H-12. Caractéristiques : efficacité jusqu'à 94%, boîtier en aluminium moulé sous pression IP67, protection contre les surtensions 6kV, PFC actif, refroidissement passif (pas de ventilateurs = pas de bruit), trois versions de contrôle (A avec trimmer réglable, B avec gradation 3-en-1, AB avec toutes les fonctions), MTBF supérieur à 700 000 heures. Elles sont utilisées dans l'éclairage architectural de bâtiments historiques et modernes, l'éclairage muséal, l'éclairage des églises et des lieux de culte, l'éclairage industriel, le rétroéclairage de grandes vitrines, l'éclairage sportif, les systèmes GTB.

10. Alimentations gradables : Mean Well PWM et Skydance Triac/Smart

La gradation, c'est-à-dire la possibilité de varier l'intensité lumineuse d'un ruban LED, est l'une des fonctionnalités les plus demandées dans les installations d'éclairage modernes. Il existe différentes stratégies pour la mettre en œuvre, et par conséquent différentes familles d'alimentations 12V gradables. Ledpoint distribue les solutions les plus avancées du marché.

Série Mean Well PWM

La série PWM intègre directement la génération du signal PWM (Pulse Width Modulation ou MLI en français) à la sortie de l'alimentation 12V : au lieu de délivrer un 12V DC constant, elle délivre une onde carrée à haute fréquence (1 kHz typique) dont le rapport cyclique est modulé pour contrôler la puissance moyenne envoyée à la LED. Les principaux modèles à 12V sont PWM-40-12, PWM-60-12, PWM-90-12, PWM-120-12, PWM-200-12. Avantages : la couleur de la LED reste constante pendant toute la gradation (elle ne vire pas vers le chaud comme cela arrive avec la gradation en courant), compatibilité avec les protocoles professionnels DALI-2, KNX, 0-10V, 3-en-1 ; idéal pour l'éclairage professionnel et les systèmes GTB.

Série Skydance TE (Triac/ELV)

La série TE de Skydance permet la gradation via un variateur mural traditionnel à coupure de phase (Triac ou ELV), les mêmes utilisés historiquement pour les lampes halogènes. Le modèle TE-75-12 (75W) est particulièrement apprécié car il permet de remplacer une ancienne installation halogène par une nouvelle installation en ruban LED 12V en conservant le variateur mural existant. Il intègre également la fonction AC Push-Dim qui permet le contrôle via un simple bouton poussoir temporaire.

Solutions smart Skydance PB/PH et Tuya WiFi

Les alimentations 12V smart intègrent un récepteur RF 2.4GHz ou WiFi directement dans l'alimentation. Le modèle PH-150-12 (150W) intègre un récepteur RF 2.4GHz compatible avec les télécommandes Skydance série K tandis que le modèle LPV-150-12-WT est compatible avec l'application Tuya Smart, permettant d'allumer, d'éteindre, de gradifier et de programmer des scénarios directement depuis un smartphone. Idéales pour les modernisations de maison intelligente sans avoir à ajouter des contrôleurs séparés.

Quand utiliser des alimentations gradables intégrées vs des contrôleurs externes

Le choix entre une alimentation 12V gradable intégrée et une alimentation standard + contrôleur externe est une décision de conception importante. Avantages de l'intégré : moins de composants, câblage plus simple, meilleure efficacité globale, meilleure compatibilité CEM. Inconvénients : moins de flexibilité si l'on veut changer le mode de contrôle à l'avenir. Avantages du contrôleur externe : flexibilité maximale, possibilité de gérer le RGB et le RGBW, intégrabilité avec des systèmes plus complexes (HomeKit, Alexa, Google Home via passerelle). Inconvénients : plus de composants, plus de câblage, coût total souvent supérieur.

11. Câblage 12V : chute de tension, section des câbles, bornes

Un aspect souvent sous-estimé, et source de nombreux problèmes sur les installations LED, est le câblage en 12 volts. En raison de la tension plus basse par rapport au 24V ou au 230V, les systèmes à 12V sont particulièrement sensibles à la chute de tension le long des câbles et nécessitent une attention particulière lors de la conception.

La chute de tension

La chute de tension le long d'un câble suit la loi d'Ohm : V = R × I, où R est la résistance du câble (proportionnelle à la longueur et inversement proportionnelle à la section) et I est le courant. À puissance transmise égale, une installation à 12V transporte le double de courant par rapport à une à 24V (puissance = tension × courant), et subit donc des chutes de tension quadruples à câble égal. Une chute de 0,5V sur un câble de 12V représente 4,2% de la tension, et se traduit par une réduction visible de la luminosité du ruban LED dans la partie la plus éloignée de l'alimentation.

Sections des câbles recommandées

Comme règle pratique pour les alimentations 12V : une section de 1 mm² supporte environ 10A, une section de 1,5 mm² environ 15A, une section de 2,5 mm² environ 20A, une section de 4 mm² environ 30A, une section de 6 mm² environ 40A. Ce sont des indications de capacité en courant : pour limiter la chute de tension sous les 3% sur de longues distances, il peut être nécessaire de surdimensionner.

Tableau pratique

Techniques pour minimiser la chute

Trois stratégies pratiques pour minimiser les problèmes de chute de tension sur les installations LED à 12V :

1. placer l'alimentation 12V le plus près possible du ruban LED, idéalement à moins de 2-3 mètres ;
2. alimenter les longs rubans par les deux extrémités (double alimentation) ou par le centre, réduisant de fait la longueur effective de chaque tronçon ;
3. utiliser des câbles de section adéquate ou, sur de très longues distances, passer au système à 24V qui divise le courant par deux.

Bornes et connexions

Les bornes de l'alimentation 12V doivent être serrées correctement : un couple de serrage insuffisant laisse une résistance de contact élevée qui se traduit par un échauffement de la borne elle-même, jusqu'au risque de brûlure. Pour les connexions au ruban LED, on recommande des bornes à vis, des bornes rapides type Wago, ou des soudures à l'étain directes. Ne jamais utiliser de ruban adhésif ou des connexions faites maison non isolées.

12. Installation étape par étape et sécurité électrique

L'installation d'une alimentation 12V nécessite des compétences électriques de base et, pour les installations fixes dans les bâtiments, doit être effectuée par un électricien qualifié conformément à la norme CEI 64-8 (Italie). Voyons les étapes fondamentales.

Positionnement de l'alimentation

L'alimentation 12 volts doit être placée dans un endroit : ventilé (pas dans des boîtes fermées étanches si elle n'est pas spécifiquement conçue pour cela), accessible pour la maintenance, protégé contre les chocs mécaniques, proche de la charge pour minimiser la chute de tension, éloigné des sources de chaleur (chaudières, conduites d'air chaud, exposition solaire directe).

Connexions côté réseau (côté primaire)

Le côté 230V de l'alimentation 12V a trois bornes : L (ligne, phase), N (neutre), PE (terre, protection). Elle doit être connectée en aval d'un interrupteur magnétothermique différentiel dédié (16A/30mA typiques pour les installations résidentielles). Section de câble minimale 1,5 mm² pour un circuit de 16A. La couleur conventionnelle est : phase marron ou noire, neutre bleu, terre jaune-vert. La mise à la terre est obligatoire sur les alimentations de classe I (boîtier métallique) ; elle est en revanche absente sur les modèles de classe II (double isolation, boîtier en plastique), reconnaissables au symbole du double carré.

Connexions côté charge (côté secondaire)

Le côté 12V de l'alimentation 12V a deux bornes : +V (positif) et -V (négatif). Elles se connectent au positif et au négatif du ruban LED en respectant la polarité. Pour les rubans LED RGB ou RGBW, les fils supplémentaires (R, G, B, W) vont au contrôleur, pas directement à l'alimentation.

Contrôle final

Avant la mise sous tension : vérifier la polarité, le serrage des bornes, l'absence de courts-circuits (avec un multimètre en continuité sur la sortie déconnectée). Au premier allumage : mesurer avec un multimètre la tension de sortie (elle doit être de 12V ±5%), vérifier l'absence d'odeurs, de surchauffe excessive ou de bruits anormaux dans les premières minutes.

Sécurité

Ne jamais ouvrir une alimentation sous tension : les condensateurs de lissage maintiennent une charge dangereuse même après l'extinction, pendant plusieurs minutes. Ne jamais utiliser des alimentations avec un boîtier endommagé. Ne jamais dépasser le courant de sortie maximum.

13. Consommation d'énergie et calcul des coûts sur la facture

Combien consomme réellement une alimentation 12V ? Et combien coûte son fonctionnement sur la facture ? Ce sont des questions pratiques que chaque utilisateur se pose, et auxquelles nous pouvons répondre avec des calculs précis.

Calcul de la consommation

La consommation horaire d'une alimentation 12V dépend de la charge effectivement connectée et de l'efficacité de l'alimentation elle-même. Exemple : ruban LED de 100W connecté à une alimentation avec une efficacité de 90%, la consommation depuis le réseau est de 100/0,90 = 111W. En une heure de fonctionnement : 0,111 kWh. En un jour (5 heures) : 0,555 kWh. En un an (5h/jour) : 202 kWh. À 0,35 €/kWh (tarif résidentiel moyen italien 2025-2026) : environ 71 € par an.

Consommation à vide (veille)

Une alimentation 12V allumée mais sans charge (ou avec un ruban LED éteint via un contrôleur) consomme quand même une petite quantité d'énergie, appelée consommation à vide ou consommation no-load. Mean Well déclare typiquement des valeurs entre 0,3W et 1W pour ses séries. Apparemment négligeables, mais sur 8760 heures/an, cela fait 2,6 à 8,7 kWh, soit 1 à 3 €/an par alimentation. Sur des installations avec des dizaines d'alimentations, il vaut la peine de déconnecter les circuits non utilisés.

Tableau des consommations typiques

14. Maintenance, diagnostic des pannes et dépannage

Les alimentations 12V de qualité professionnelle sont conçues pour fonctionner pendant des dizaines de milliers d'heures sans maintenance active, mais lorsqu'un problème survient, il est utile de savoir en diagnostiquer l'origine. Voyons les pannes les plus courantes et comment les affronter.

Le ruban LED ne s'allume pas

Vérifications dans l'ordre :

1. tension de réseau présente à l'entrée de l'alimentation (test avec multimètre ou tournevis testeur) ;
2. tension de sortie 12V aux bornes (test avec multimètre DC) ;
3. polarité correcte du ruban ;
4. intégrité du ruban (les 12V arrivent-ils jusqu'aux extrémités ?) ;
5. protection thermique intervenue (alimentation trop chaude).

Le ruban s'éteint après quelques minutes

Presque certainement intervention de la protection thermique de l'alimentation 12V : alimentation sous-dimensionnée (voir règle des 30%) ou installée dans un endroit non ventilé. Solution : remplacer par un modèle de puissance supérieure ou améliorer la ventilation.

Le ruban clignote

Causes possibles : alimentation en protection mode hoquet (hiccup) pour un court-circuit intermittent ; intervention répétée OCP/OVP ; contrôleur PWM avec fréquence incompatible.

Réduction de luminosité vers l'extrémité du ruban

Chute de tension classique : câbles sous-dimensionnés ou ruban trop long. Solution : double alimentation ou câbles plus gros.

Scintillement (flicker)

Ondulation résiduelle excessive de l'alimentation 12V (modèle économique) ou incompatibilité avec le variateur. Remplacer par un modèle de qualité Mean Well ou ajouter un filtre.

Vérification avec un multimètre : comment vérifier si une alimentation 12V fonctionne

Procédure :

1. déconnecter l'alimentation 12V de la charge ;
2. mettre sous tension ;
3. régler le multimètre sur DC volt 20V ;
4. appliquer la pointe rouge sur +V et la noire sur -V ;
5. lire la valeur : elle doit être entre 11,4 et 12,6V (tolérance ±5%). Si zéro ou très basse, alimentation défectueuse. Si très haute (plus de 13V), alimentation non stabilisée ou défectueuse.

15. Prix du marché et marques fiables

Les prix des alimentations 12V varient énormément en fonction de la marque, de la puissance, des certifications et de la qualité de fabrication. Voyons les fourchettes typiques du marché pour s'orienter.

Fourchettes de prix par puissance

Marques fiables

Les marques de référence pour les alimentations 12V au niveau international sont : Mean Well (Taïwan, leader mondial, gamme complète), Skydance (spécialisé smart et gradation), TCI (italienne, focus sur l'éclairage), Helvar (finlandaise, haut de gamme DALI), Tridonic (autrichienne, premium), Osram (allemande, premium). Ledpoint distribue Mean Well et Skydance comme choix de référence en termes de rapport qualité/prix.

Combien coûte une alimentation 12V 1A

Question spécifique fréquente : "combien coûte une alimentation 12V 1A", c'est-à-dire une alimentation 12V de 12W. Modèles économiques sans marque 3-6€ ; Mean Well APV-12-12 environ 10-15€, modèles avec certification médicale ou pour applications spéciales jusqu'à 25-30€.

16. Comparaison entre alimentations 12V et 24V : quand préférer l'une ou l'autre

C'est une question clé pour ceux qui conçoivent une installation LED à partir de zéro. Voyons les avantages et les inconvénients de chaque tension.

Avantages du 12V

Avantages des alimentations 12V : standard historique, disponibilité maximale des produits, compatibilité avec les rubans LED 12V très économiques, compatibilité avec les dispositifs automobiles et nautiques à 12V, choix naturel pour les petites installations décoratives.

Avantages du 24V

Avantages du 24V : chute de tension divisée par deux à puissance égale (courant divisé par deux), rubans LED plus efficaces (moins de résistances de limitation), des tronçons plus longs alimentables sans interruptions, des sections de câbles plus petites, choix moderne pour les installations professionnelles.

Quand choisir 12V et quand 24V

Choisir 12V pour : petites installations (moins de 3-5 mètres de ruban), rénovation d'installations halogènes existantes, compatibilité avec des dispositifs spécifiques 12V, applications mobiles (nautique, camping-car). Choisir 24V pour : installations résidentielles et commerciales moyennes et grandes, éclairage architectural, longs tronçons, applications professionnelles.

17. Normes, certifications et marquage CE

Les alimentations 12V vendues en Europe doivent respecter un cadre normatif articulé. Le connaître est important tant pour l'utilisateur final (sécurité de ses installations) que pour le professionnel (responsabilité légale).

Marquage CE

Le marquage CE est obligatoire pour toute alimentation 12V mise sur le marché européen. Il atteste la conformité à trois directives principales : Directive Basse Tension 2014/35/UE (sécurité électrique), Directive CEM 2014/30/UE (compatibilité électromagnétique), Directive RoHS 2011/65/UE (substances dangereuses). Le fabricant doit émettre une Déclaration de Conformité (DOC) qui cite les normes harmonisées appliquées.

Principales normes harmonisées

EN 61347-1 (sécurité générale des dispositifs de commande des lampes), EN 61347-2-13 (sécurité des drivers LED), EN 55015 (émissions RF des appareils d'éclairage), EN 61000-3-2 (harmoniques de réseau), EN 61000-3-3 (scintillement de réseau), EN 62493 (exposition aux champs EM pour les personnes).

Certifications volontaires

ENEC, TÜV, UL, CB Scheme : certifications tierces qui attestent de tests indépendants. Tous les produits Mean Well distribués par Ledpoint ont au moins ENEC ou TÜV.

18. FAQ — Questions fréquentes sur l'alimentation 12V

Nous rassemblons ici les réponses synthétiques aux questions les plus fréquentes sur les alimentations 12V. Cliquez sur la question pour développer la réponse.

19. Choisir la bonne alimentation 12V pour votre projet

Arrivés à la fin de ce guide, nous pouvons résumer les concepts clés que chaque concepteur, installateur, maker ou utilisateur final devrait retenir. Le choix de l'alimentation n'est jamais un détail marginal : c'est le composant qui détermine la sécurité, l'efficacité, la durée de vie et la qualité de la lumière de l'ensemble du système LED. Investir quelques euros de plus pour une alimentation 12 volts d'une marque reconnue (Mean Well, Skydance), correctement dimensionnée selon la règle des 30%, avec un degré IP adapté à l'environnement et des protections complètes, signifie économiser à long terme en termes d'interventions de maintenance, de remplacements prématurés et de problèmes de sécurité.

Ledpoint met à la disposition des professionnels et des particuliers une gamme complète d'alimentations 12V en livraison immédiate depuis l'entrepôt italien, une assistance technique en français/italien et des prix compétitifs sur les marques Mean Well et Skydance. Visitez notre catalogue pour consulter tous les modèles, ou contactez l'équipe technique via la page Contact de Ledpoint pour une consultation personnalisée sur le dimensionnement de votre installation ou pour obtenir une alimentation non présente au catalogue.

Pour compléter votre système d'éclairage LED, explorez également les catégories associées : Rubans LED pour choisir le ruban lumineux adapté, Variateurs et Contrôleurs LED pour la gestion et le contrôle, Profilés en Aluminium pour une installation professionnelle et protégée.
