Gestion thermique des luminaires LED : impact sur la durée de vie et les performances

Gestion thermique dans les systèmes LED

Dans le monde de l’éclairage à semi-conducteurs (SSL), la gestion thermique constitue la discipline fondamentale chargée du contrôle et de l’évacuation de la chaleur générée par les diodes électroluminescentes. Contrairement à la perception courante, les LED produisent une quantité significative d’énergie thermique qui, si elle n’est pas correctement gérée, compromet irréversiblement les performances du système. La gestion thermique adéquate des LED n’est donc pas une option, mais une nécessité technique indispensable pour garantir des investissements durables et efficaces.

Qu’est-ce que la gestion thermique ?

La gestion thermique (thermal management) désigne l’ensemble des techniques, méthodologies et composants visant à contrôler, redistribuer et dissiper la chaleur générée par un dispositif électronique ou électromécanique. Dans le contexte spécifique de l’éclairage à LED, cette discipline se concentre sur l’optimisation du transfert thermique depuis les semi-conducteurs vers l’environnement ambiant, en maintenant les températures de fonctionnement dans les plages de sécurité définies par les fabricants. Un système efficace de dissipation de l’énergie thermique agit comme le système immunitaire du produit, en prévenant le vieillissement prématuré et en préservant les spécifications techniques initiales.

Fondements physiques de l’échauffement dans les LED

Les diodes électroluminescentes convertissent l’énergie électrique en énergie lumineuse avec une efficacité typiquement comprise entre 30 % et 50 % pour les produits commerciaux de haute qualité. Le reste, soit 50 % à 70 % de l’énergie d’entrée, est transformé en énergie thermique qui doit être évacuée du système. Cette chaleur se génère principalement au niveau de la jonction PN du semi-conducteur, où se produit la recombinaison des électrons et des trous. La concentration de chaleur dans une zone extrêmement réduite (souvent inférieure au millimètre carré) crée des gradients thermiques très élevés exigeant des solutions de conception sophistiquées.

Qu’est-ce que la gestion thermique en électronique ?

En électronique, la gestion thermique représente une sous-discipline de l’ingénierie thermique appliquée spécifiquement aux circuits et composants électroniques. Elle étudie les mécanismes de transfert de chaleur (conduction, convection et rayonnement) appliqués à des systèmes miniaturisés où les densités de puissance peuvent atteindre des valeurs extrêmes.

La gestion thermique des circuits imprimés (PCB thermal management) est une spécialisation qui prend en compte non seulement les composants discrets tels que les LED, mais l’ensemble de l’assemblage, incluant les pistes en cuivre, les substrats diélectriques et les éventuelles interfaces thermiques. Une approche intégrée de gestion thermique PCB considère simultanément :

• la conductivité thermique des matériaux constitutifs ;
• la géométrie et l’épaisseur des pistes en cuivre ;
• la présence et l’efficacité des couches diélectriques thermiquement conductrices ;
• la disposition spatiale des composants à forte dissipation ;
• les interfaces thermiques entre le PCB et le système de refroidissement.

Températures de jonction : où naît le problème thermique

Pour comprendre pleinement le défi technique posé par la gestion thermique dans les LED, il faut se concentrer sur le microcosme où la chaleur est générée : la jonction du semi-conducteur. Ce point, minuscule mais critique, est l’épicentre de toute considération relative à la dissipation et à la longévité du composant. Alors que la température ambiante ou celle du dissipateur sont des paramètres mesurables et souvent surveillés, la température de jonction (T_j) représente la variable d’état fondamentale, véritable thermomètre de la santé de la LED.

Son contrôle est une nécessité pratique qui détermine la vitesse de dégradation des matériaux, l’ampleur du décalage chromatique et le risque de phénomènes catastrophiques tels que le thermal runaway (emballement thermique). Dans cette section, nous analyserons en détail ce qu’est exactement ce paramètre, comment il se rapporte à la puissance électrique d’entrée et à l’efficacité du système de dissipation de l’énergie thermique, et quelles sont les valeurs seuil séparant un fonctionnement sûr d’une dégradation accélérée, en nous appuyant sur des modèles physiques établis et des données expérimentales du secteur.

Qu’est-ce que la température de jonction ?

La température de jonction (Tj) est le paramètre fondamental en gestion thermique des LED, représentant la température réelle du semi-conducteur au point où l’émission lumineuse a lieu. Cette mesure, exprimée en degrés Celsius (°C), n’est pas directement accessible via des mesures non invasives, mais doit être calculée ou estimée à l’aide de modèles thermiques tenant compte de la résistance thermique entre la jonction et le point de mesure. La température de jonction influence directement :

• l’efficacité quantique interne du semi-conducteur ;
• la longueur d’onde dominante de l’émission (décalage chromatique) ;
• le taux de dégradation du matériau photoélectrique ;
• la probabilité de pannes catastrophiques telles que le thermal runaway.

Quelle est la température de jonction maximale ?

La température de jonction maximale (Tjmax) est spécifiée par les fabricants de LED dans les fiches techniques et représente la limite absolue au-delà de laquelle le composant subit des dommages irréversibles en très peu de temps. Pour la majorité des LED d’éclairage de haute qualité, cette valeur se situe généralement entre 125 °C et 150 °C, certaines exceptions atteignant 180 °C pour des produits spécialisés.

Toutefois, les meilleures pratiques en ingénierie de l’éclairage recommandent de fonctionner nettement en dessous de cette limite, en maintenant de préférence la température de jonction sous 85 °C afin de garantir une durée de vie prolongée. Selon les courbes de dégradation accélérée publiées par des institutions telles que l’Illuminating Engineering Society (IES), chaque réduction de 10 °C de la température de jonction double approximativement la durée de vie attendue de la LED.

Gestion énergétique et gestion thermique : deux disciplines interconnectées

Dans le paysage de la conception avancée de l’éclairage, la gestion énergétique (energy management) et la gestion thermique (thermal management) apparaissent non comme des domaines séparés, mais comme deux faces inséparables d’une même médaille technique. Cette section explore la synergie profonde reliant l’optimisation du flux énergétique à la capacité de contrôler et dissiper la chaleur générée. Comprendre cette interconnexion est fondamental : chaque watt économisé grâce à une gestion énergétique efficace correspond, en pratique, à un watt d’énergie thermique en moins que le système de dissipation doit gérer.

Inversement, une gestion thermique optimale maintient basse la température de jonction, préservant ainsi l’efficacité quantique du semi-conducteur et réduisant la part d’énergie convertie en chaleur. Nous analyserons comment une approche intégrée, prenant simultanément en compte l’alimentation, l’efficacité du driver, la topologie du circuit et le chemin de conduction thermique, constitue la seule voie permettant de réaliser des systèmes LED maximisant à la fois l’efficacité lumineuse (lm/W), la fiabilité et la durée de vie, transformant ainsi une contrainte thermique en opportunité d’optimisation systémique.

Que signifie « gestion énergétique » ?

La gestion énergétique dans les systèmes LED englobe l’optimisation globale du flux énergétique, de l’alimentation à la conversion en lumière visible. Cette approche holistique considère non seulement l’efficacité électro-optique de la diode, mais aussi les pertes dans les alimentations, les câblages et les systèmes de contrôle. Un aspect fondamental de la gestion énergétique est la reconnaissance que l’énergie thermique constitue la principale forme d’énergie « perdue » dans le processus de conversion. Par conséquent, une gestion énergétique efficace ne peut faire l’impasse sur une gestion thermique tout aussi performante, créant ainsi une synergie où chaque watt économisé en chaleur générée est un watt de moins à dissiper.

Thermal runaway : le phénomène à éviter

Parmi les conséquences les plus dangereuses d’une gestion thermique inadéquate dans les systèmes LED, le phénomène de thermal runaway (emballement thermique) représente un scénario critique d’instabilité pouvant conduire en quelques secondes à la panne complète du composant. Contrairement aux processus de dégradation progressive, le thermal runaway est un événement soudain et auto-entretenu, une réaction en chaîne thermique où l’augmentation de température provoque une augmentation de la puissance dissipée, laquelle génère à son tour une élévation thermique encore plus exponentielle.

Ce cercle vicieux, s’il n’est pas interrompu par des mécanismes de protection ou un système de dissipation surdimensionné, conduit inévitablement à la destruction physique de la jonction. Dans ce chapitre, nous analyserons en détail les conditions physiques et de conception favorisant le thermal runaway, les mécanismes microscopiques dans les semi-conducteurs qui le déclenchent (comme l’augmentation exponentielle des courants de fuite avec la température), ainsi que les stratégies fondamentales de prévention à intégrer au niveau de la gestion thermique du PCB, du choix des matériaux et de la conception électronique. Comprendre et concevoir contre ce phénomène n’est pas simplement une bonne pratique, mais une exigence de sécurité et de fiabilité pour toute application professionnelle.

Quand se produit le « thermal runaway » ?

Dans les LED, le thermal runaway est particulièrement insidieux car la résistance thermique de la jonction tend à diminuer avec l’augmentation de la température, tandis que le courant de fuite à travers le semi-conducteur augmente de façon exponentielle. Un système de gestion thermique correctement conçu doit absolument prévenir cette condition grâce à :

• des résistances thermiques jonction-environnement suffisamment faibles ;
• des systèmes de régulation du courant compensant les variations thermiques ;
• des matériaux ayant des coefficients de dilatation thermique compatibles ;
• des interfaces thermiques conservant leurs propriétés dans le temps.

Résistance thermique : un paramètre fondamental

En gestion thermique, la résistance thermique devient un paramètre central, le pivot à travers lequel les exigences de dissipation se traduisent en spécifications concrètes et vérifiables. Chaque interface, chaque matériau, chaque centimètre de profilé en aluminium contribue de sa « part » de résistance thermique au total du trajet, déterminant finalement l’écart thermique entre la jonction incandescente et l’air ambiant.

Maîtriser le calcul et l’interprétation de ce paramètre signifie passer d’une approche empirique à une démarche scientifique dans la conception des systèmes de dissipation. Il est donc nécessaire de décomposer le concept de résistance thermique en ses éléments constitutifs, d’en définir l’unité de mesure et les implications physiques, et d’en connaître l’application pratique à travers l’analyse du trajet thermique typique d’une bande LED montée sur profilé, grâce aux outils permettant d’effectuer des estimations précises de la température de jonction en phase de conception, en sélectionnant les composants de dissipation sur la base de données objectives et non d’hypothèses simplistes.

Quelle est l’unité de mesure de la résistance thermique ?

La résistance thermique (notée Rth ou θ) mesure l’opposition au flux de chaleur à travers un matériau ou un support, de manière analogue à la résistance électrique qui s’oppose au courant. L’unité de mesure du Système International est le kelvin par watt (K/W), ou de façon équivalente, le degré Celsius par watt (°C/W). Ce paramètre quantifie l’élévation de température par watt de puissance dissipée. Dans les systèmes LED, on considère généralement plusieurs résistances thermiques en série :

• Rth(j-sp) : résistance thermique jonction-point de soudure ;
• Rth(sp-b) : résistance thermique point de soudure-base (socle de la LED) ;
• Rth(b-h) : résistance thermique base-dissipateur ;
• Rth(h-a) : résistance thermique dissipateur-environnement.

La somme de ces résistances thermiques détermine la température de jonction pour une puissance dissipée donnée : Tj = Ta + (Rth_totale × P_dissipée), où Ta est la température ambiante.

Dissipation dans les bandes LED : défis et solutions

Les bandes LED présentent des défis particulièrement complexes en matière de dissipation de l’énergie thermique en raison de leur géométrie allongée et fine, qui limite la surface disponible pour le transfert de chaleur. De plus, la flexibilité requise dans de nombreuses applications exclut l’utilisation de matériaux rigides à haute conductivité thermique. La dissipation des bandes LED doit donc équilibrer efficacité thermique, flexibilité mécanique et coûts, exigeant des solutions de conception innovantes. Les principaux mécanismes de dissipation de la chaleur dans les bandes incluent :

• la conduction à travers le circuit imprimé flexible (FPCB) ;
• la convection naturelle depuis la surface de la bande ;
• le rayonnement depuis les surfaces exposées ;
• la conduction via des adhésifs thermiquement conducteurs.

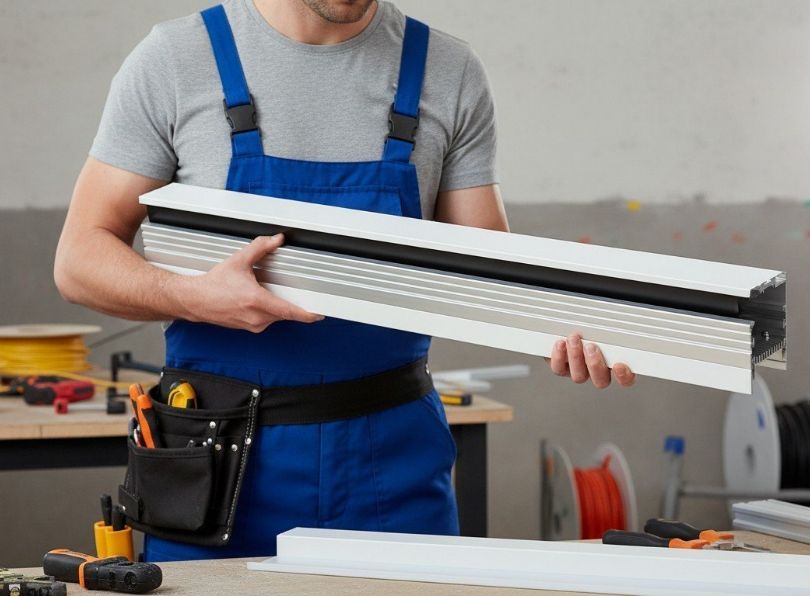

Profilés en aluminium pour LED : la solution en gestion thermique

Les profilés extrudés en aluminium constituent la solution la plus efficace pour la dissipation des bandes LED dans les applications professionnelles. Ces composants remplissent simultanément trois fonctions critiques : protection mécanique, diffusion uniforme de la lumière et, surtout, dissipation optimisée de l’énergie thermique. Le principe physique sous-jacent à leur efficacité repose sur la conductivité thermique élevée de l’aluminium (environ 200–240 W/m·K pour les alliages couramment utilisés) et sur la grande surface exposée maximisant les échanges thermiques par convection et rayonnement. Le choix du profilé approprié dépend de :

• la puissance linéaire de la bande LED (W/m) ;
• la tension d’alimentation (12 V, 24 V, 48 V) ;
• l’environnement d’installation (air libre, encastré, en contact avec d’autres matériaux) ;
• les exigences esthétiques de l’application.

Capacité de dissipation des profilés : dimensions et performances

La capacité de dissipation thermique d’un profilé pour LED dépend principalement de ses dimensions transversales, qui déterminent à la fois la section disponible pour la conduction thermique et la surface externe pour les échanges avec l’environnement. En général, les profilés plus hauts et plus larges offrent de meilleures performances thermiques, mais avec des compromis en termes d’encombrement et de coût. Le tableau suivant donne des indications générales sur les capacités de dissipation en fonction des dimensions :

Tableau de sélection des profilés selon la puissance et la tension

Le tableau suivant fournit des indications précises pour le choix du profilé en fonction de la puissance linéaire et de la tension d’alimentation de la bande LED, en considérant une installation en air libre à 25 °C ambiant :

Statistiques et données sectorielles

Selon des études menées par le Department of Energy américain et par l’Agence Internationale de l’Énergie, plus de 50 % des pannes précoces dans les systèmes d’éclairage à LED sont directement attribuables à une gestion thermique inadéquate. Une recherche approfondie publiée dans le Journal of Solid State Lighting indique que maintenir la température de jonction sous 85 °C au lieu de 105 °C peut prolonger la durée de vie de 25 000 à plus de 70 000 heures, soit une amélioration de 180 %.

En termes d’efficacité, chaque réduction de 10 °C de la température de jonction améliore l’efficacité lumineuse de 2 à 5 %, selon la technologie LED utilisée. Ces données soulignent l’importance économique de la gestion thermique, non seulement comme pratique technique, mais aussi comme stratégie financière maximisant le retour sur investissement en éclairage.

Impact économique de l’optimisation de la gestion thermique

Une analyse coût-bénéfice réalisée par le Lighting Research Center montre que l’investissement dans des systèmes de dissipation avancés (profilés en aluminium de qualité, interfaces thermiques optimisées, conception thermique intégrée) représente typiquement seulement 10 à 20 % du coût total du système, mais peut réduire les coûts de maintenance et de remplacement de 60 à 80 % sur la durée de vie du produit. Étant donné que, dans les applications commerciales et industrielles, les coûts de main-d’œuvre pour le remplacement peuvent dépasser de 10 fois le coût du produit lui-même, l’importance de la gestion thermique devient évidente non seulement du point de vue technique, mais aussi économique.

La gestion thermique comme fondement de la qualité des systèmes LED

La gestion thermique n’est pas un aspect accessoire de la conception en éclairage, mais le fondement même sur lequel reposent des systèmes LED fiables, efficaces et durables. Une gestion thermique correcte des LED, grâce à l’utilisation de profilés correctement dimensionnés, de matériaux à haute conductivité et de conceptions thermiquement optimisées, fait toute la différence entre un produit décevant et un produit surpassant les attentes à long terme.

Dans un marché de plus en plus conscient des enjeux de durabilité et du coût total de possession (TCO), investir dans des solutions de dissipation avancées n’est pas seulement un choix technique, mais une stratégie commerciale gagnante qui positionne le produit dans la gamme premium, où qualité et longévité justifient — et dépassent — les coûts initiaux.
